Ваши феты сток-исток 1.2а

Легко

Возможно я ошибся, не 2504 а 2506, или что либо что будет в Вашем магазине из ирлмл на максимальный ток

У нас chip dip есть)

И местных по дешевле магазов хватает) найду любой

Дорого но выбор есть

2506 пойдёт

А чего 10р вообще копейки

А на али 100шт за 5$ так вообще халява

У нас 20, в Китае пару рублей

Ага

Ну это стандартно в 3-10 раз дороже

Но иногда ждать не хочется

×)

Если серию делать тогда только Китай) там и печатную плату можно заказать

10шт за 2-3 бакса и поверхностно смонтировать всё

Габариты с такой малышкой будут со спичечный коробок

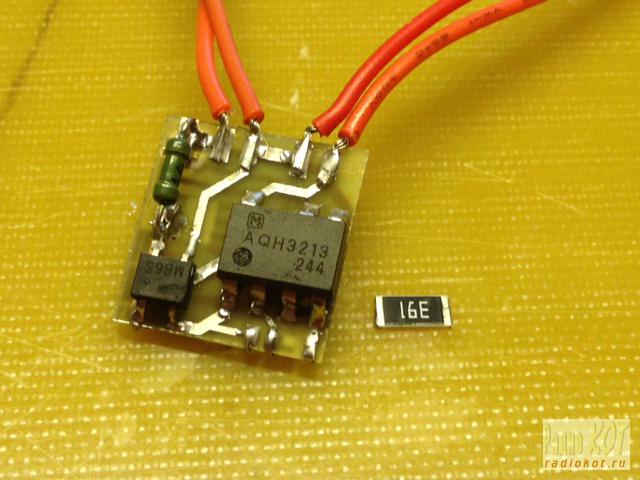

про спичечный коробок. )) таймер с твердотельном реле и БП

это мое фото

с радиокота взяли? кстати до сих пор работают две штуки

это мое фото

точно думаю где я видел

да

👍 супер

так, ребят

нубский вопрос

есть esp32. есть штук 7 датчиков движения, которые работают от 12вольт

соответственно и алярм сигнал от них идет 12 вольт

как самым простым способом подрубить их к esp32 ?

esp идет в виде wroom32

на али болтаются такие преобразователи: https://ru.aliexpress.com/item/12-3-3A-15-DC-DC/32890430667.html?ws_ab_test=searchweb0_0%2Csearchweb201602_1_10065_10068_10059_10884_10887_10696_100031_10084_10083_10103_10618_10304_10307_10820_10301_448%2Csearchweb201603_60%2CppcSwitch_0&algo_pvid=dfefd7c7-182e-4d28-9fec-ab9e36c26563&priceBeautifyAB=0&algo_expid=dfefd7c7-182e-4d28-9fec-ab9e36c26563-10

но я не уверен, что если сигнал будет очень коротким, то он в итоге дойдет до esp

pc817 самый простой способ

заодно от помех избавит

если помехи не страшны то обынчный рещистивный делитель

а в pc817 я првильно понимаю, что 12вольт просто будут управлять 3.3 вольтами от esp ?

если помехи не страшны то обынчный рещистивный делитель

У меня делители с 5 на 3,3 чудесно себя показывают. Интересно как ситуация изменится при 12в

а в pc817 я првильно понимаю, что 12вольт просто будут управлять 3.3 вольтами от esp ?

к 12 в цепляем светодиод через резистор чтобы ток был порядка 1-5 ма, транзситор на вход есп с подтяжкой к +3.3в резистором 5.1к

У меня делители с 5 на 3,3 чудесно себя показывают. Интересно как ситуация изменится при 12в

если чисто контактный датчик то отлично будет работать

о! у меня тоже таких полно

от 12 они не отвалятся?

чисто контактный датчик

преобразователь это совершенно лишнее

да я хочу избежать возни с паялььником

вообще не до него

поэтому что-то готовое хочу

хотя видимо, полностью избежать не выйдет

макетку в нее воткнуть пару резисторов. нет ничего проще

и туда же есп

ну так я ж хочу херакс херакс и в продакшн )

(себе в шкаф забубенить)

т.е. супер красота не нужна, но и откровенно болтающаяся куча проводов тоже не в кайф, когда датчиков 8 штук

макетка в таком случае оптимально и быстро и аккуратно

ок, принято

если чисто контактный датчик то отлично будет работать

На согласовании модулей. В том числе ардуйня-есп

На согласовании модулей. В том числе ардуйня-есп

в твоем случае там же не делитель, если не ошибаюсь

а обычный транзистор

если ты про такое: https://ru.aliexpress.com/item/10pcs-lot-Logic-Level-Shifter-Bi-Directional-Four-way-two-way-logic-level-transformation-module/32690066582.html?ws_ab_test=searchweb0_0,searchweb201602_1_10065_10068_10059_10884_10887_10696_100031_10084_10083_10103_10618_10304_10307_10820_10301_448,searchweb201603_60,ppcSwitch_0&algo_expid=02524d91-fca1-4006-9bc8-34c304ce07c3-8&algo_pvid=02524d91-fca1-4006-9bc8-34c304ce07c3&priceBeautifyAB=0

в твоем случае там же не делитель, если не ошибаюсь

Речь шла о делителях

ок

На сколько замечаю, если с питанием, особенно мощных частей схемы, проблем нет то и делители выживают в схеме везде, где их теоретически можно воткнуть

С качеством питания

А никто не отрисовывал картинку с ESP8266? Идея такая, по кнопке получить с камеры снапшот и отрисовать его на экранчик небольшой

Камера wifi или проводами подцепить хочешь?

wifi

1 шт./лот RS232/SPI Высокоскоростной Последовательный JPEG Порты и разъёмы CCTV Камера модуль scc-1 с видео из sup Порты и разъёмы vc0706 SPI /последовательный протокол https://s.click.aliexpress.com/e/cAOdsUkw

Можно от 3.3 записать даже

Запитать

По spi работает

нее, камера уже отдельно есть

Почему бы и нет. Там всего то нужно несколько кб считать http клиентом

а есть какие-нить примеры?

Ищите примеры по трем независимым задачам: дисплей, jpeg и http клиент. Последнее есть в библиотеке esp8266

1 шт./лот RS232/SPI Высокоскоростной Последовательный JPEG Порты и разъёмы CCTV Камера модуль scc-1 с видео из sup Порты и разъёмы vc0706 SPI /последовательный протокол https://s.click.aliexpress.com/e/cAOdsUkw

С такой штукой у почты скрутят )))

Я модуль камеры покупал без проблем. Да и в принципе не должны скрутить

Не скрутят, сейчас даже ручки очки все можно

Поняли в чем не правы были столько уголовных дел

Я модуль камеры покупал без проблем. Да и в принципе не должны скрутить

Onvif есть у камеры?
