Alexander
Похоже на то. Я не мог спалить ногу подав туда более 1в? Но не более 3.3в
Andrey
Диджитал пины у нее 5v tollerant, а вот про аналоговый.... надеюсь что так же ...
Alexander
Какие то цифры я получаю, но нормального замера температуры не выходит, значения меняются в очень узком диапазоне при нагреве NTC. Сама математика проверенная
Andrey
найди даташит по NodeMCU и погляди номиналы резисторов делителя. Возможно это будет ответом.
Andrey
надеюсь номинал своего NTC ты и так знаешь.
Andrey
узкого диапазона не хватит что бы получить температуру требуемой точности? Может быть сделать map и шут с ним.
Alexander
Вопрос уже не в nodemcu. Я поменял постоянный резистор в делителе так чтобы на выходе было не более 1в в нужном диапазоне температур. Ntc 10ком при 25 градусов, второй резистор 51к
Andrey
я не спец но резистор между плюсом и ADC надо было просто заменить на твой NTC.
Алексей
Господа, то, что ESP8266 5 вольт питание переносит один раз известно, а как он относится к 5 вольтовой логике?
Evgheni
Дмитрий
Господа, то, что ESP8266 5 вольт питание переносит один раз известно, а как он относится к 5 вольтовой логике?
Народ пользует, работает. Я шифтеры ставлю
Алексей
У меня как получается. Есть ASC712, который жрет 5В. И выдает от 0 до 5. Дальше PFC8591, который из 0-5 делает цифру И подает через I2C на ESP. Вот и думаю, что от чего питать лучше
Resident
Народ всем здрасте
Resident
Есть кто не плохо в mosfetах разбирается?
Resident
Mosfet irlz44n светодиод 100w, 10а примерно, нужен ли резистор на затвор? Или по классической схеме будет всё работать? Радиатор на транзистор уже стоит
Resident
Питание 12в
Alexander
ШИМ? резисторы ставят в цепь затвора чтобы избежать коротких замыканий в моменты перезарядки завтора. это вопрос не нагрузки, а принципа. но если нужен ШИМ на такой нагрузке надо ставить драйвер, иначе мосфет будет работать в линейном режиме, затвор не будет успевать перезаряжаться
Resident
ШИМ? резисторы ставят в цепь затвора чтобы избежать коротких замыканий в моменты перезарядки завтора. это вопрос не нагрузки, а принципа. но если нужен ШИМ на такой нагрузке надо ставить драйвер, иначе мосфет будет работать в линейном режиме, затвор не будет успевать перезаряжаться
Шим да нужен, 300гц, короткая лед работает отлично, плавно
Resident
Я так понимаю он в линейном режиме работает на большой частоте
Resident
Большой частоты не требуется, 300гц за глаза
Alexander
эти транзисторы требуют раскачки, все таки весьма рекомендую ставить драйвер, хотя бы на рассыпухе из биполярных транзисторов, качать завтор до 12в
Resident
По графику из дш на 3.3 вольта 10а 12в как бы тянет, но ясно что на прямую просто так не получится подключить по току нога сгорит
Resident
Из своего опыта могли бы посоветовать драйвер
Resident
?
Alexander
любой подойдет драйвер нижнего плеча. например ir4426 /27 /28
Resident
Спасибо вам огромное
Алексей
У меня 100 ватт ленты работает на 4 полевиках от дохлой матери
Алексей
И шим тоже
Resident
Вы одними траз открываете главный на котором нагрузка? Или напрямую с мк?
Resident
Просто с небольшими нагрузкам проблем не возникает а вот 2а и выше нужно думать уже какой полевик какой рез
Алексей
Напрямую
Алексей
Вечером погляжу
Resident
Да хотябы какой mosfet
Resident
Только я так и не научился считать то на затвор
Resident
Ток
Resident
Что бы esp не спалить
Resident
Или он не зависит от нагрузки?
Resident
До конца что от чего зависит в транзисторах ещё разбираюсь
Resident
Не совсем понимаю
Sneg.
Парни подскажите почему ардуиновские реле на 10А залипают при подключении к теплому полу? Хотя там 5 ампер даже не наберется?
Sneg.
Где то читал что дуга возникает в момент соприкосновения контактов. Кто нибудь знает про такое и как бороться?
Resident
Н и как
Resident
Другое реле нужно
Resident
Это чаще с индуктивными нагрузками происходит
Resident
Нагреватель и есть индуктивнаая нагр
Resident
Resident
Ssr-40da
Resident
Или меньше
Resident
Залипаний не будет
Alexander
Парни подскажите почему ардуиновские реле на 10А залипают при подключении к теплому полу? Хотя там 5 ампер даже не наберется?
Те которые синие реле низкого качества, залипают на чем угодно
Sergio
эти транзисторы требуют раскачки, все таки весьма рекомендую ставить драйвер, хотя бы на рассыпухе из биполярных транзисторов, качать завтор до 12в
Или юзать что нибудь из irlml. Там по идее уже встроена раскачка. Во всяком случае открываются от логики в пилотном режиме норм. 2504 размером с пол спичечный головки 4 ампера на 12 вольтах. Магия просто, 50 ватт в смд
Resident
Крутяк
Sergio

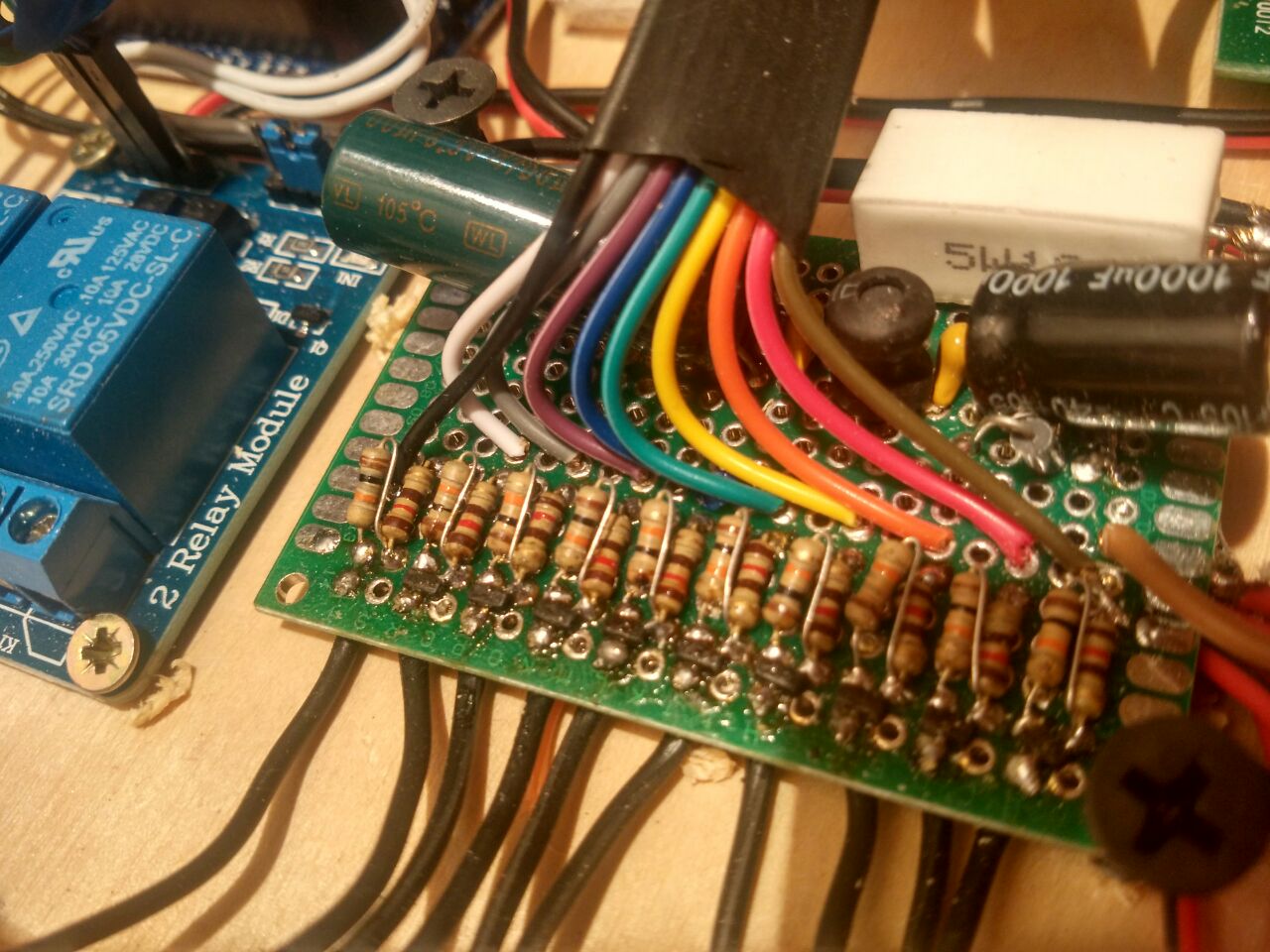

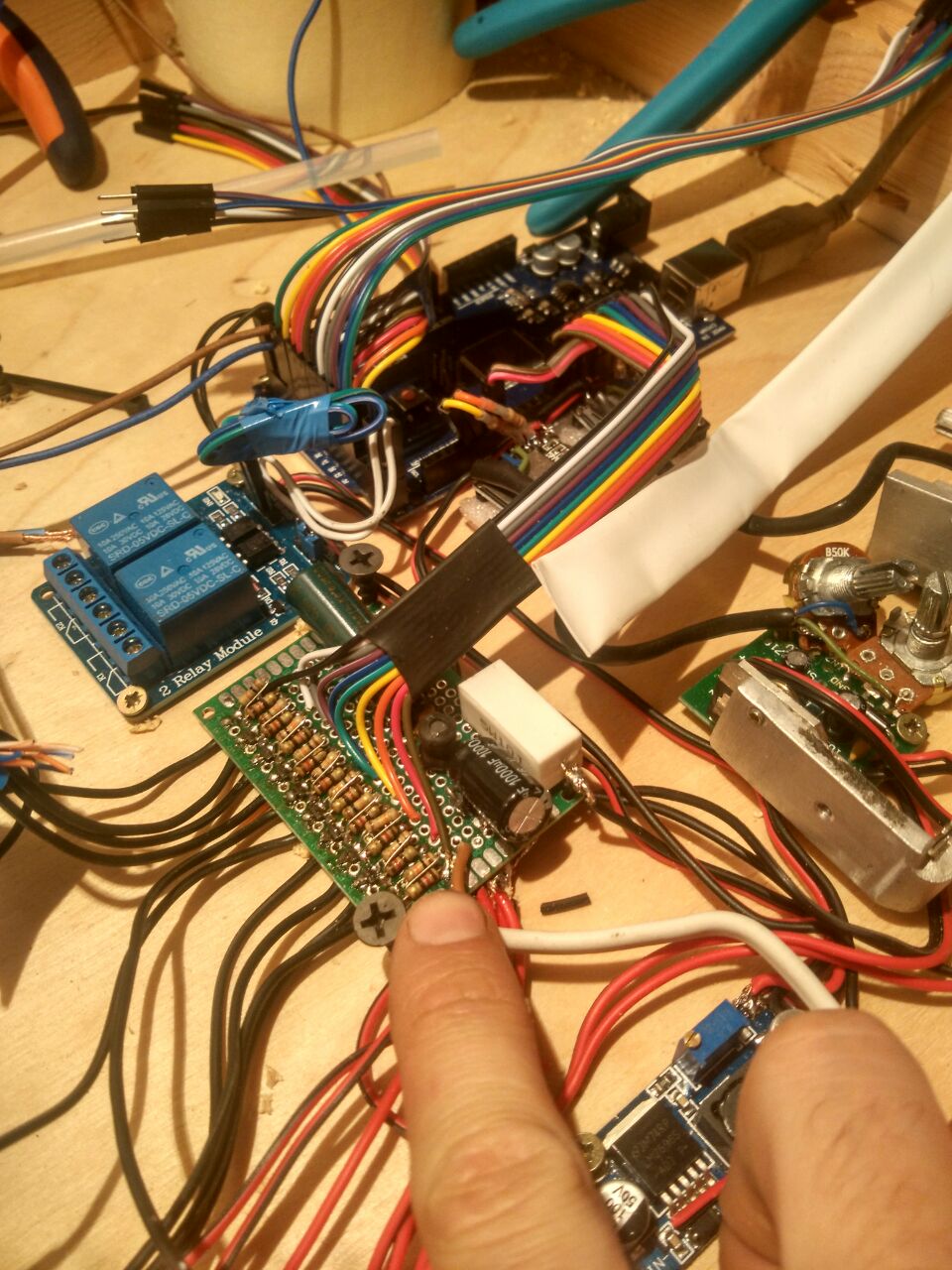

Постоянно на них делаю драйверы контроллер затвор 30-120 ом, затвор сток 10кОм. Плюс минус универсальная схема получается
Sergio
Sergio
Sergio
Если индуктивный потребитель , обязательно шустрые диоды в параллель, her307 отлично справляются далее с мощными моторами и магнитнами
Resident
А вы что всеми 9ю пинами рулите?
Resident
Через резистор?
Resident
Шим как?
Resident
У вас ардуино
Resident
А с есп у них разница по току на каждый пин
Sergio
Сколько есп может тока в штатном режиме на пин выливать?
Resident
12ма
Resident
Ардуино 40 😔
Sergio
Думаю для irlml это норма. Ардуина вроде 20 и краткосрочно 40. У меня тут 9 независимых шим. Схему дарить, если со слов не понятно?
Resident
Да всё предельно ясно, mosfet уже загуглил
Resident
А конкретно какой используете?
Resident
Будет не лишняя инфа
Sergio
https://vk.com/wall-168892917_70 вот схема. Irlml2402 чаще всего. Нормально себя зарекомендовали. 10 метров обычной ргб ленты легко
Alexander
Sergio
Ага
Resident
А логика 3.3?
Resident
Или 5?
Sergio
Если есть возможность 100вт света разбить на 4 канала и управлять по 25 вт. было бы здорово , но это трата дефицита ног в есп
Sergio
И той и той открываются нормально
Sergio
Просто если резистор ставить частота шим не очень высокая пусть будет, и нормально будут успевать открываться
Resident
300гц
