А по моему отличная образовательная идея, "прошей используя говно и палки, а потом уже хватайся за программатор"
Вот бы еще работало
По мне так надо наоборот.
Serg
Serg
А то так и будет, г-но и палки и так сойдёт.
Михаил

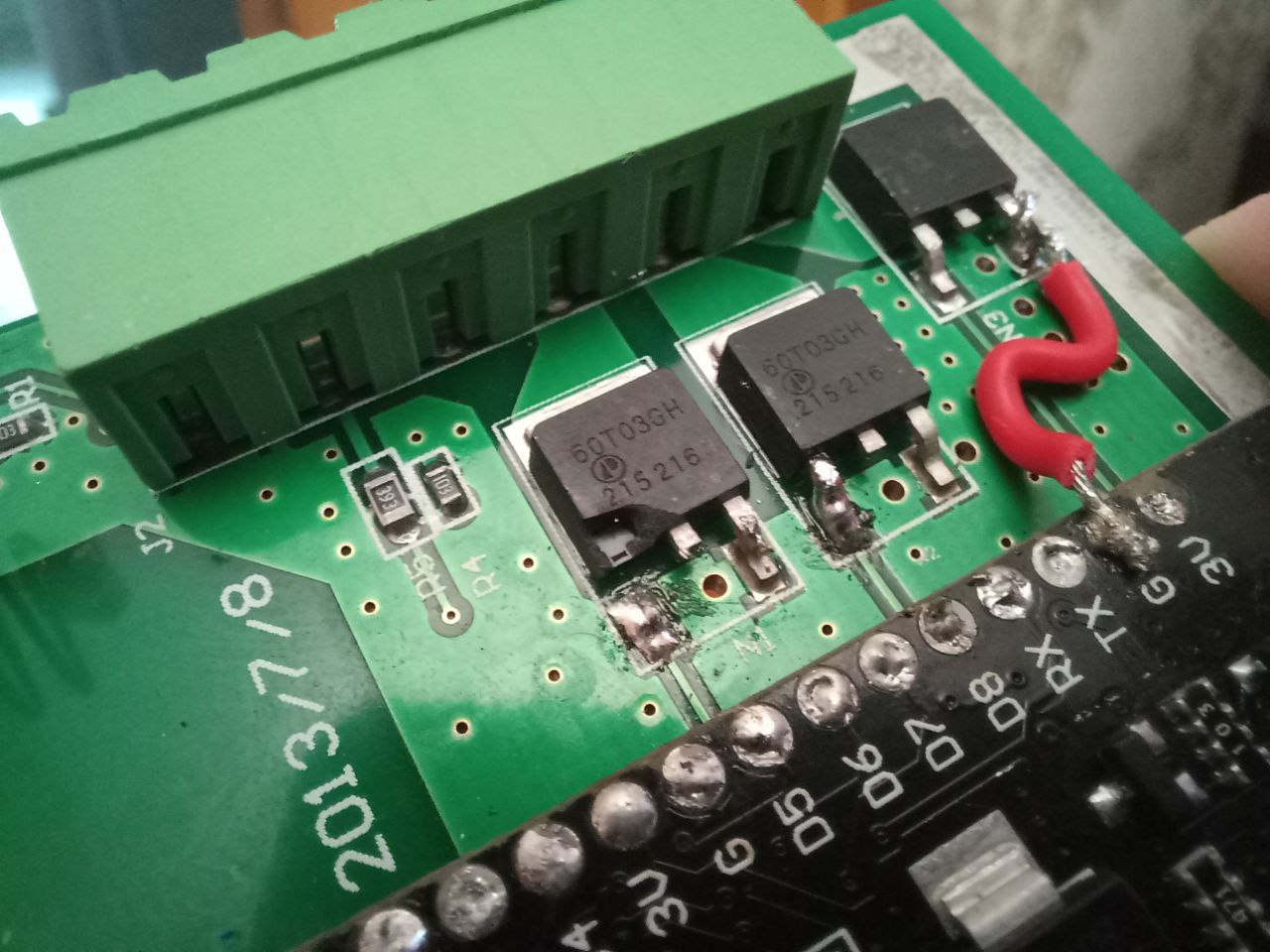

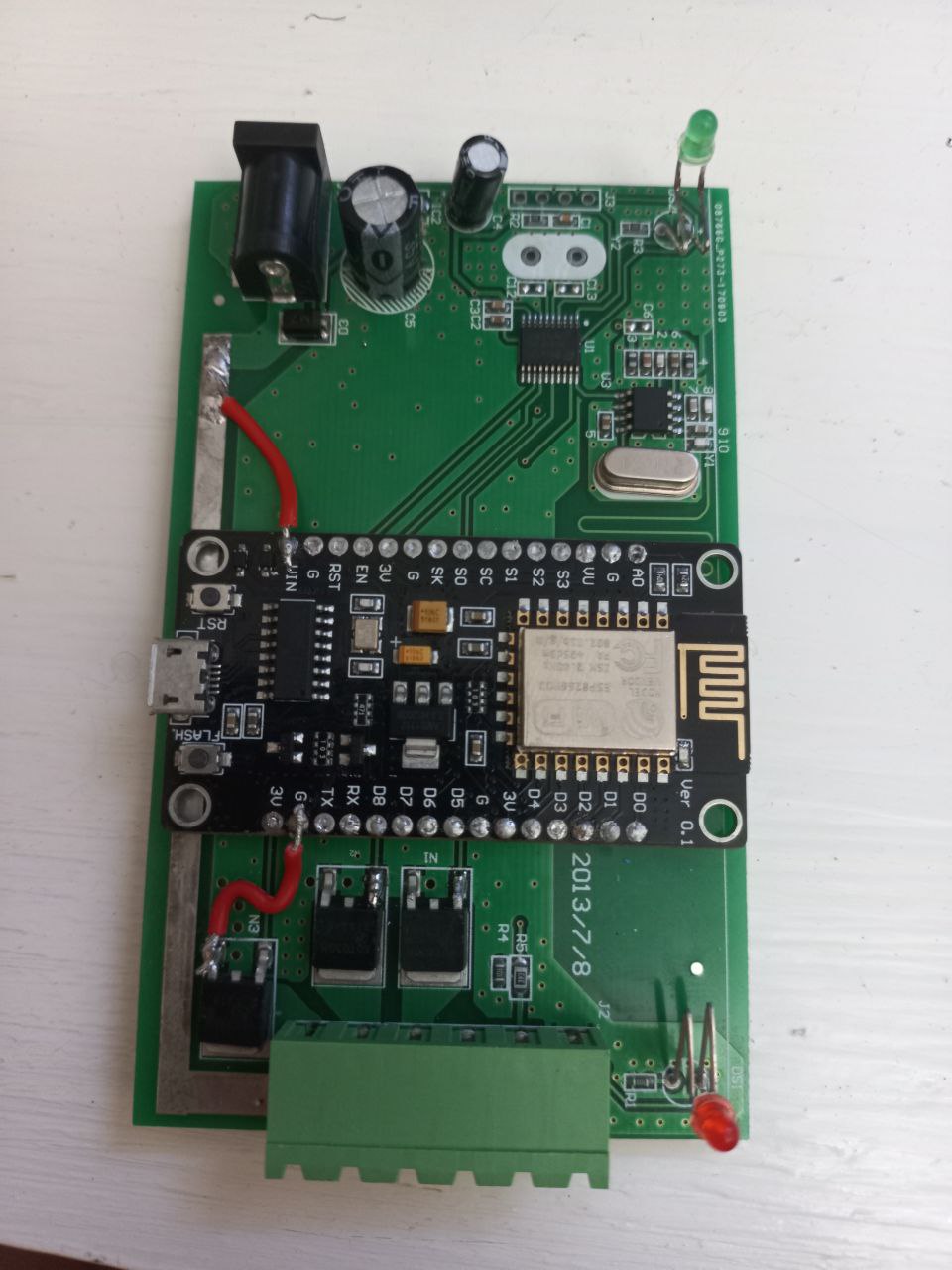

Всем привет. Дайте совет. Модифицирую контроллер для светодиодной ленты. Тут стоят мосфеты на 5 вольт, а у еспшки выводы 3.3в. Как поступить?
Игорь

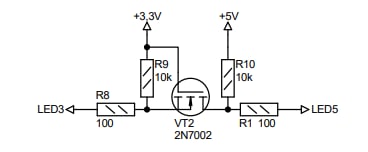

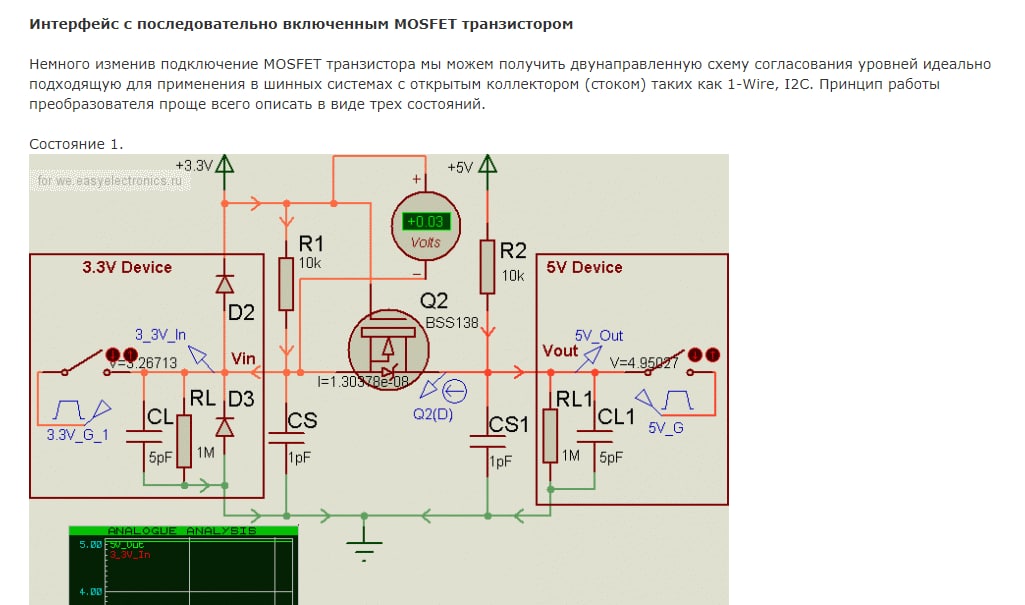

Если действительно мосфеты не открываются уровнем 3.3, то использовать преобразователь уровня, типа такого:
Алексей Кузнецов 🦔
Если действительно мосфеты не открываются уровнем 3.3, то использовать преобразователь уровня, типа такого:
Ссылки, похоже, не работают.
Игорь
Прошу прощения, сейчас сделаю
Михаил
https://datasheetspdf.com/pdf-file/770499/AdvancedPowerElectronics/60T03GH/1
Игорь
Сергей
приветствую.
у меня есть сервер, который хранит пароль и название сети, в которой будет работать nodemcu. есть сама плата. могу ли я как-то локально хранить на ней конфиг с паролем и названием сети(который останется прежным после перезагрузки), или как это лучше реализовать?
Denisio
В eeprom
The Lord of Кот
приветствую.
у меня есть сервер, который хранит пароль и название сети, в которой будет работать nodemcu. есть сама плата. могу ли я как-то локально хранить на ней конфиг с паролем и названием сети(который останется прежным после перезагрузки), или как это лучше реализовать?
Можешь записывать в память как константу, можешь реализовать wifimanager
Andy
Всем привет. Дайте совет. Модифицирую контроллер для светодиодной ленты. Тут стоят мосфеты на 5 вольт, а у еспшки выводы 3.3в. Как поступить?
Поставить любой драйвер, хоть на транзисторах, хоть на микросхемах. Примеры тут https://chipinfo.pro/elements/transistors/general/mosfets_as_key.shtml
Andy
приветствую.
у меня есть сервер, который хранит пароль и название сети, в которой будет работать nodemcu. есть сама плата. могу ли я как-то локально хранить на ней конфиг с паролем и названием сети(который останется прежным после перезагрузки), или как это лучше реализовать?
Для таких задач есть nvs, см. https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/storage/nvs_flash.html
Indr1x
Там транзистор нужно поменять на logic level mosfet и все
Михаил
А если оставить эти мосфеты? Можно как то скоммутировать эти линии. На плате есть где взять 5 вольт
Indr1x
Вам выше накидали вариантов как сделать оставив то что есть
Andy
А если оставить эти мосфеты? Можно как то скоммутировать эти линии. На плате есть где взять 5 вольт
Михаил
Сложна😐
Indr1x
Поэтому я вам и предложил просто поменять транзисторы т.к. все остальное это колхозить что то вокруг них
Михаил
Где же я их достану другие транзисторы
Михаил
Если заказывать то это неделю ждать
Михаил
А почему бы и нет
Andy
Где же я их достану другие транзисторы
может быть пойти другим путем? Озвучить чего у вас есть? в смысле какие комплектуюшщие в наличии
Михаил
Ничего почти
Михаил
Интересно
Михаил
Если я подаю 3.3в напрямую с стабилизатора еспшки то она на полную горит
Михаил
А если я делаю digitalWrite то ели ели
Михаил
Хотя и там и там 3.3
Михаил
У меня ничего нет
Михаил
Ладно
Михаил
Михаил
Жексон
Можно попробовать немного поднять питание контроллера , не если у вас ничего нет, то не получится, диод нужен шотку в разрыв земли стабилизатора.
Михаил

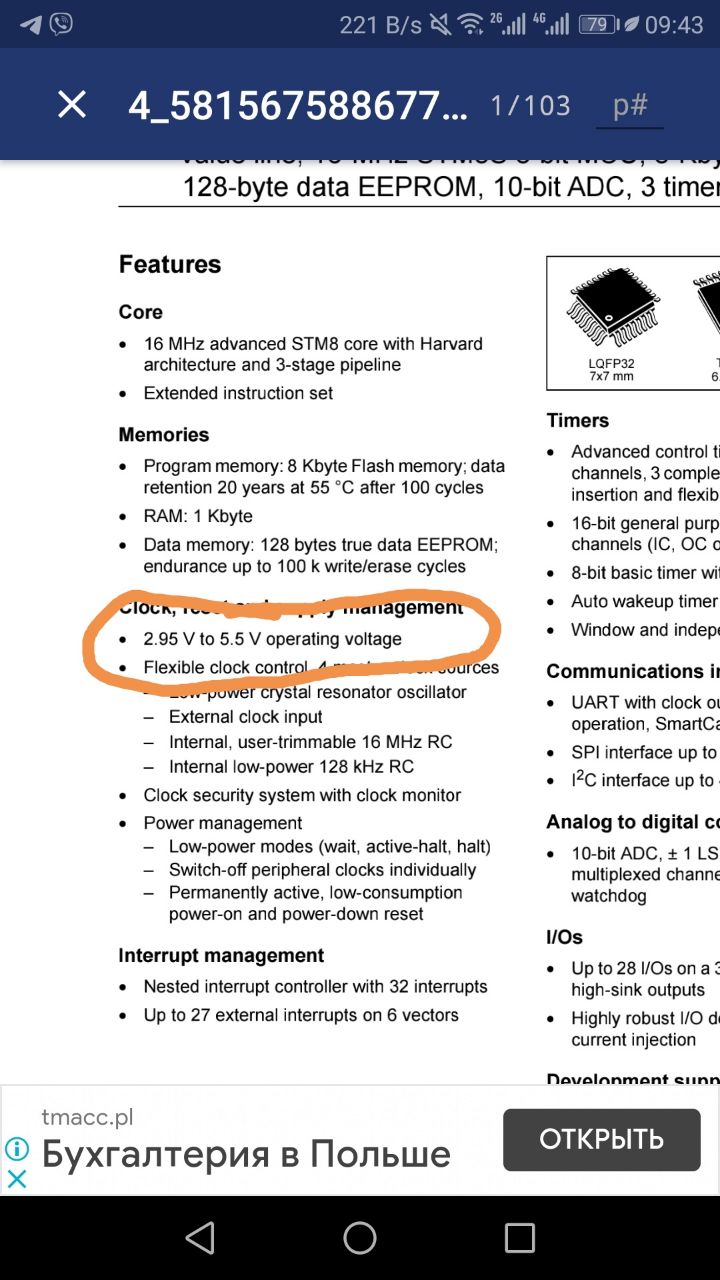

https://www.st.com/resource/en/datasheet/stm8s003f3.pdf
Жексон
Михаил
я знаю
Михаил
мосфеты напрямую тут идут
Михаил
а что будет если на есп 5 вольт подать?
Denisio
если напрямую на есп, а не на внешний стабилизатор.
GPIO ноги толерантны к 5V.
Serjio
О, правда? Или есть исключения?
Михаил
тут на плате уже есть стаб на 5 вольт
Denisio
у 8266 все gpio толерантны, у esp32 не все.
Михаил
если выход с него на есп пустить
Михаил
вместо того стаба что на плате
Denisio
ты бы накидал схему
Denisio
а то какая то ванга получается
Grishka
Indr1x
https://t.me/ProEsp8266/103980
Михаил
щас лично проверю на d1 mini
Indr1x
если выход с него на есп пустить
Вы не получите на выходе gpio больше чем 3.3 сколько бы вы не подали таи на esp
Михаил
Вы не получите на выходе gpio больше чем 3.3 сколько бы вы не подали таи на esp
так нет в обход встроенного стаба
Михаил
а как тогда стм открывает?
Михаил
5 вольт
Denisio
ну так вопрос то в чем
Denisio
у есп 3.3, этого не хватает открыть мосфет
Михаил
так мне их три штуки надо))
Indr1x
а как тогда стм открывает?

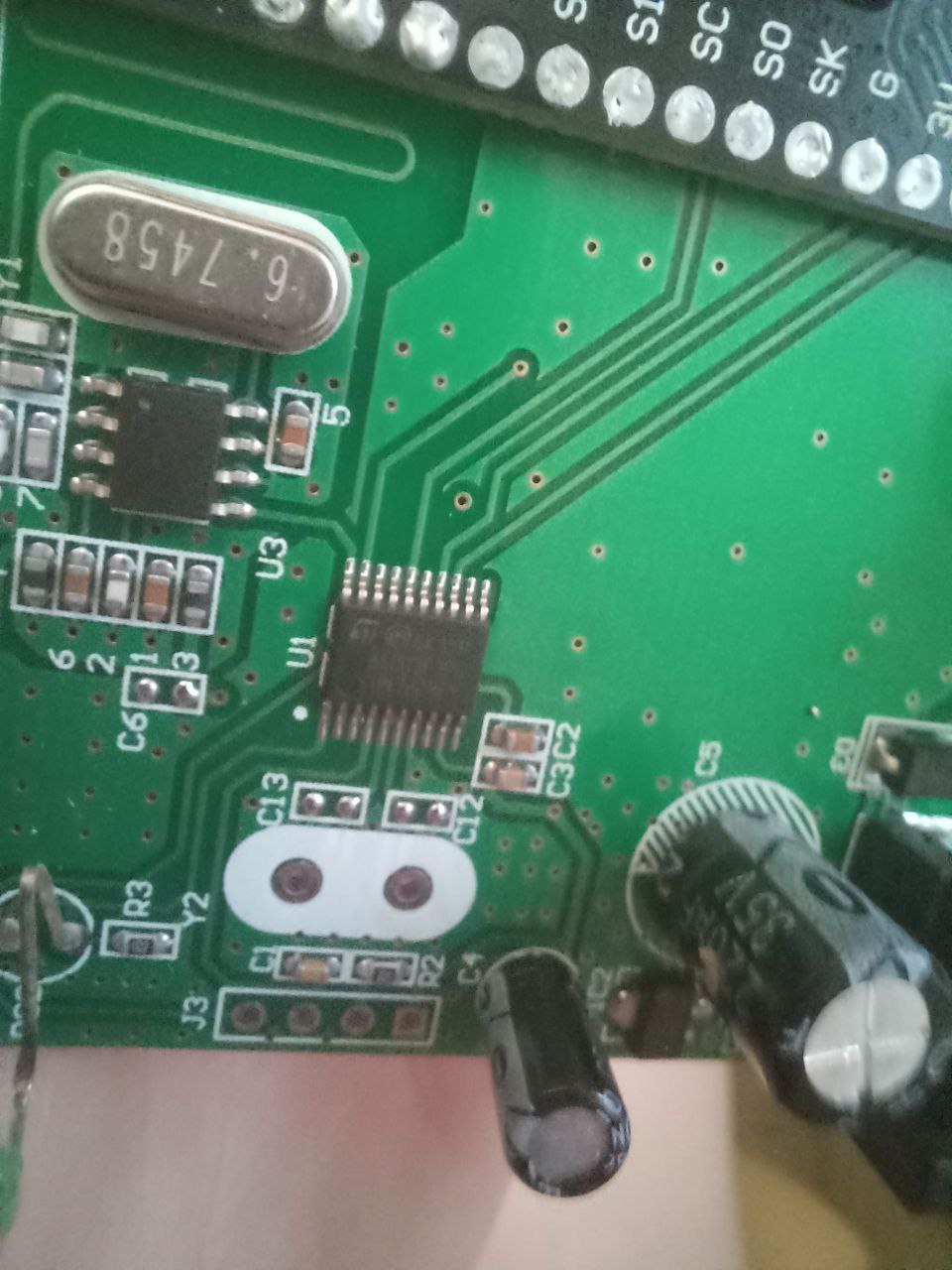

Оно у вас там ничего не открывает, оно или часами рулит или радио каким то (имс рядом). Не видно что под esp. И управляет esp, которая открывает транзисторы
Denisio
а у стм 5 вольт, этого хватает
Михаил
Михаил
ничего там нет
Михаил
в ноутбучном может быть?
Михаил
диод
Михаил
да
Михаил
ок щас
Indr1x
Так он ее отрежет и потеряет управление :)
Михаил
а щим можно будет реализовать через эти мосфеты?
Михаил
оно мне и не нужно
Михаил
Indr1x
Ну еще можно поковырять пластик и добраться до вывода кристалла 😁
Михаил
Ножку приподнять. Чтоб с стм не контачила.
porese
Я делал согласовыние 5 и 3.3 вольта поовод питания один, а земли 2 это 5 в и 3.3 в. Мосфеты качались нормально на 5ивольтовой земле. Стм8 питание может 5 в быть но на ногах на выход теже 3.3 в.
porese
И также rtc подключал пятивольтовый с стмке
porese
Нулевой уровень для них получался 1.5 в, они зарыты, а когда единица то 4.8в открывался полностью
porese
Еще в военке на пальчиковых лампах правда в аналоге такое часто используется.
