ээ. а что это? Question: Working requirements of e-Paper? • Two-color B/W e-paper • 【Working】Temperature: 0~50°C; Humidity: 35%~65%RH • 【Storage】Temperature: ≤30°C; Humidity: ≤55%RH; Max storage time: 6 months • 【Transport】Temperature: -25~70°C; Max transport time: 10 days • 【Unpack】Temperature: 20°C±5°C; Humidity: 50%RH±5%RH; Max storage time: Should be assembled in 72h When store three-color e-Paper, please refresh it to white, and keep the screen upward. Note that you need to update it at least every three months.

во какие бывают https://www.waveshare.com/wiki/2.13inch_Touch_e-Paper_HAT

и такие https://www.waveshare.com/wiki/2.13inch_NFC-Powered_e-Paper

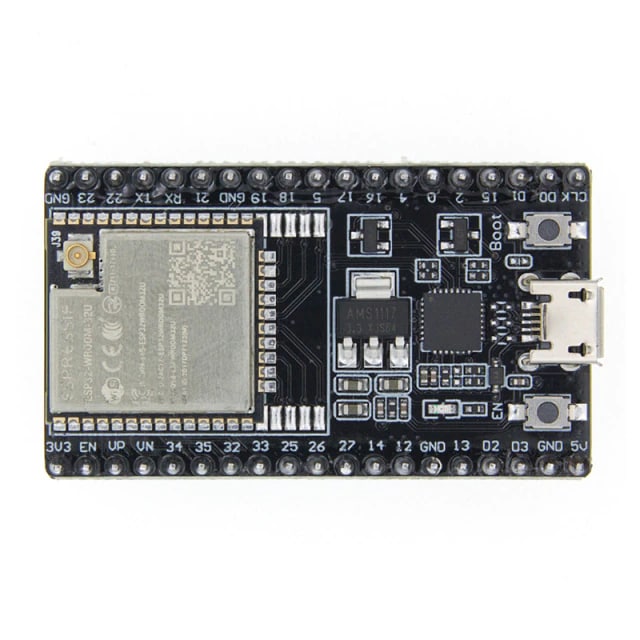

подскажите, у такой есп32 антенна блютуза тоже не встроена и необходимо подключать внешнюю антенну(например антенну от ноута)?

подскажите, у такой есп32 антенна блютуза тоже не встроена и необходимо подключать внешнюю антенну(например антенну от ноута)?

Там одна антенна на все

ну да, частоты одни, просто без нее работало уверенно на близком расстоянии, с вифи так не прокатывало

использую BluetoothSerial, подключаюсь к елм327 адаптеру все работает, но когда елм выключается по каким либо причинам и затем заново включается, то соединение не восстанавливается(что логично) я нагуглил что можно написать функцию и зарегистрировать коллбек с ней, тобишь в функции будет просто ELM_PORT.connect("OBD II") в цикле с условием но возможно есть более простой вариант в loop() сделать одну проверку по типу ELM_PORT.isConnected() и если false, то реконнект сделать

тэкс, колупаюсь дальше. I (297) spi_epaper: Init HSPI interface I (304) spi_epaper: Init EPAPER display I (2935) spi_epaper: Drawing to the screen Task watchdog got triggered. Guru Meditation Error: Core 0 panic'ed (unknown). Exception was unhandled. Core 0 register dump: и тут случилась перегазгрузка похоже. переполнение где-то?

а подскажите, глупый вопрос: #define EPAPER_DC_GPIO 12 вот это 12 - это на плате D12 ? #define EPAPER_CS_GPIO 4 - это D4?

а, вижу, как будто нет.

блин, короче затык с этип epaper - зависает на моменте прогрузки в память, точнее, после нее оно находится в busy, и в цикле зависает, и по вочдогу перегружается похоже

тэкс, колупаюсь дальше. I (297) spi_epaper: Init HSPI interface I (304) spi_epaper: Init EPAPER display I (2935) spi_epaper: Drawing to the screen Task watchdog got triggered. Guru Meditation Error: Core 0 panic'ed (unknown). Exception was unhandled. Core 0 register dump: и тут случилась перегазгрузка похоже. переполнение где-то?

наверно вылез за границы выделенной области памяти.

Кто чем прошивает esp32-wroom без девборда?

Кто чем прошивает esp32-wroom без девборда?

usb-ttl

usb-ttl

Какой именно? Надо же с уровнями 3.3

Да, на ch340 какой то копеечный

кто-нибудь таки умеет быстро читать с внутреннего ADC на esp32 в ардуине?

https://forum.arduino.cc/t/esp32-how-to-do-mono-channel-i2s-dma-adc/656797

какието попытки были...

но с этим не всё гладко даже под idf-sdk было

функция установки частоты работала неадекватно...

https://github.com/espressif/arduino-esp32/tree/master/libraries/ESP32/examples/I2S/HiFreq_ADC

https://github.com/espressif/arduino-esp32/tree/master/libraries/ESP32/examples/I2S/HiFreq_ADC

спасибо. собирается. как-то работает. 12.8 микросекунд на чтение. Но что читает непонятно

там четыре буфера по восемь семплов

в них идёт накопление резултраров

результаты похоже выводятся тут Serial.printf("%d %d\n", offset - buffer[0], offset - buffer[1]);

и они у меня то 0, то 4095, то плавают

там ещё первые четыре бита в дма буфере номер канала тоже важная особенность

результаты похоже выводятся тут Serial.printf("%d %d\n", offset - buffer[0], offset - buffer[1]);

глобальная переменная adc_reading

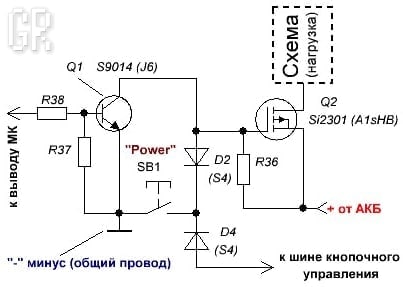

а при такой схеме будет ток утечки?

Будет

на просторах рунета была найдена эта схема, по идее должна работать... Но мой вариант реализации интереснее, так как плата не будет выключаться при перезагрузке, прошивке...

С доп транзистором не будет Andre

Будет

вот, человек выше скидывал схему. Кажется, она идеальна. Возможно нужно заменить биполярник на мосфет, чтобы аккумулятор ещё меньше тратить в рабочем режиме.

вот, человек выше скидывал схему. Кажется, она идеальна. Возможно нужно заменить биполярник на мосфет, чтобы аккумулятор ещё меньше тратить в рабочем режиме.

Да, мосфет тут хорошо смотрится

глобальная переменная adc_reading

adc_reading - это среднее по больнице за 1 секунду....

adc_reading = read_sum / I2S_SAMPLE_RATE / 2;

непонятно. ) но если посоветуешь годный P-мосфет под это дело, буду благодарен.

AO3415 ещё хороший вроде как, даже лучше наверное чем irlml6402

AO3415 ещё хороший вроде как, даже лучше наверное чем irlml6402

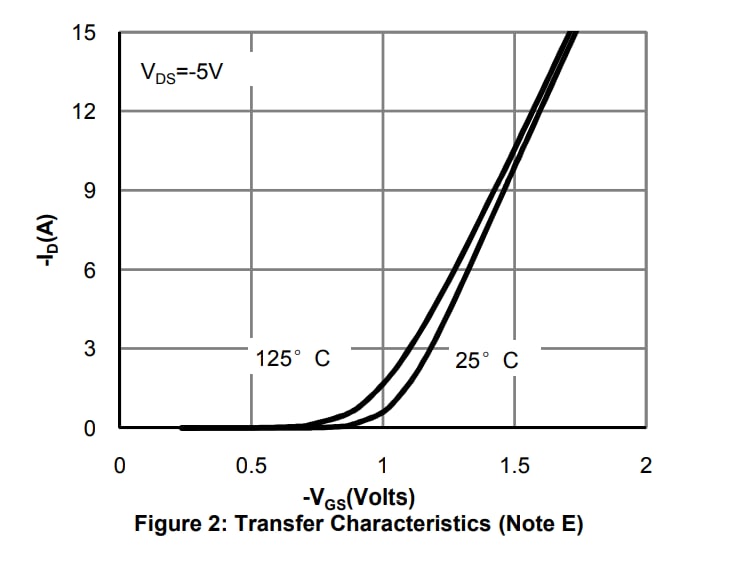

У первого этот график конечно намного лучше. Но он редкий. В Проконтакте его нет, а второй есть.

AO3415 ещё хороший вроде как, даже лучше наверное чем irlml6402

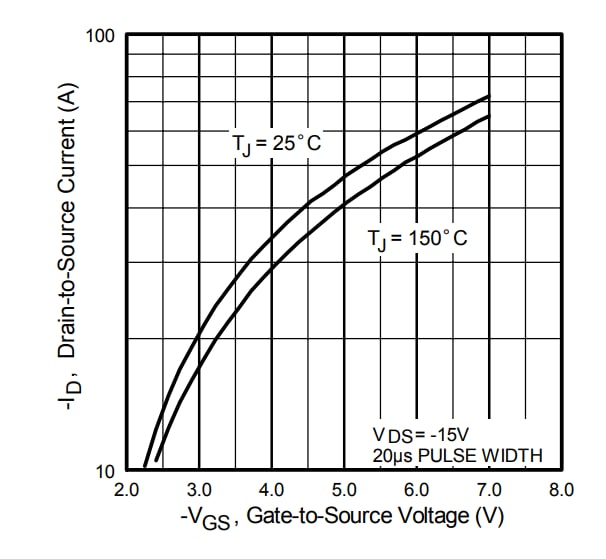

Хотя, начало шкалы у графиков в даташитах разное. Оба графика норм. Показалось, что первый после 1.7 В открывается полностью, а второму надо чуть больше 3 В.

о тоже челябинский что ле

землячки

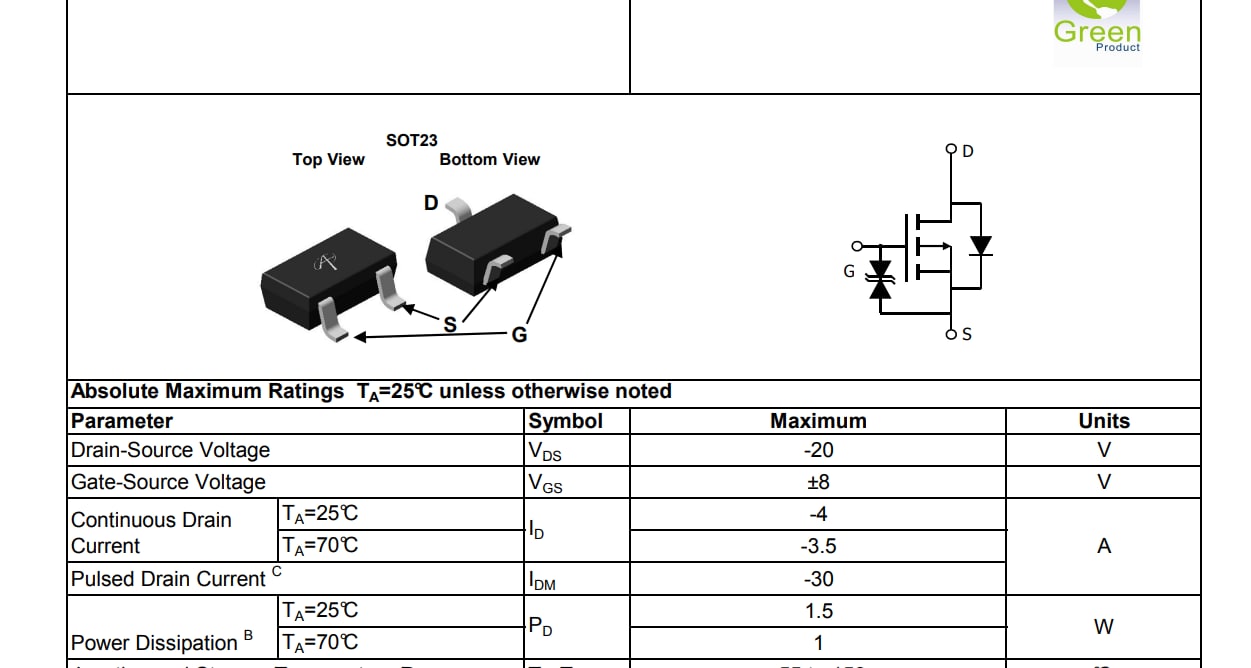

небольшое перенапряжение на затворе мгновенно убивает alpha&omegaу

небольшое перенапряжение на затворе мгновенно убивает alpha&omegaу

выше скольких Вольт? при аккумуляторном питании (макс 4.2 В) такой исход возможен?

которое в даташите Vgs

у меня выбросы самоиндукции их уничтожпли

irf подубовие

rjk мои любимые

которое в даташите Vgs

8 В то есть.

у меня выбросы самоиндукции их уничтожпли

дык выброс катушки может быть 1000 В.

у 12-Волтового реле, например.

он может и у индуктивности проводника быть

он может и у индуктивности проводника быть

диод параллельно SG в обратном направлении поможет?

не успеет сработать

мелкие ключи от A&O очень нежные

irf гораздо чаще прощет мелкие ошибки

вот, человек выше скидывал схему. Кажется, она идеальна. Возможно нужно заменить биполярник на мосфет, чтобы аккумулятор ещё меньше тратить в рабочем режиме.

что тут имеют ввиду под "к шине кнопочного управления"? кнопка же там стоит.

что тут имеют ввиду под "к шине кнопочного управления"? кнопка же там стоит.

просто GPIO, с которого можно обработать нажатие физической кнопки.

просто GPIO, с которого можно обработать нажатие физической кнопки.

И ещё одна нога что бы питанием управлять... Странное решение. Гасить и будить надо по кнопке без мк, как бонус гасить с мк, например по бездействию устройства.

И ещё одна нога что бы питанием управлять... Странное решение. Гасить и будить надо по кнопке без мк, как бонус гасить с мк, например по бездействию устройства.

почему странное? можно делать вкл с кнопки, можно эту кнопку использовать для своих нужд.

почему странное? можно делать вкл с кнопки, можно эту кнопку использовать для своих нужд.

Обработка кнопки для выключения через мк ... Это как то не очень, хотя на вкус все фломастеры разные)

Обработка кнопки для выключения через мк ... Это как то не очень, хотя на вкус все фломастеры разные)

ну, при ограниченности количества выводов, лишний пин лишним не будет. А ещё есть ситуации, когда использовать эту кнопку нужно обязательно.

Ок, а как выключать без мк?) хороший вариант это сделать замену мах16054 на чем то доступном и дешёвом

Ок, а как выключать без мк?) хороший вариант это сделать замену мах16054 на чем то доступном и дешёвом

с этой схемой никак. Подразумевается, что выключать МК будет себя сам. Но что мешает вставить в разрыв питания ещё одну нормально замкнутую кнопку, и выключать с неё?

Может кто знает, можно ли программно отключить UART RX в ESP32 чтобы игнорировать данные в линии?

Может кто знает, можно ли программно отключить UART RX в ESP32 чтобы игнорировать данные в линии?

кто должен игнорировать, какие данные? если нигде в коде нет Serial, то код будет игнорировать данные в линии.

или надо на время отключать, а потом включать?

да

нужно игнорировать когда нет сигнала енебл

нужно игнорировать когда нет сигнала енебл

так можно брать и программно игнорировать. Не выключая УАРТ.

так можно брать и программно игнорировать. Не выключая УАРТ.

нельзя, в буфере каша

нельзя, в буфере каша

какая каша, почему?

if (Serial.available) { if (enable) читать данные else игнорировать. }

if (Serial.available) { if (enable) читать данные else игнорировать. }

потому что программа занята другим, не отслеживает момент

потому что программа занята другим, не отслеживает момент

буфер переполняется, потому что программа занята чем-то другим?

буфер переполняется, потому что программа занята чем-то другим?

в буффере каша, я не узнаю что пришло когда енебл низкий, а что когда высокий был

а..не важно, мне в любом случае нужно отслеживать внешний уровень чтобы отключить, а этого нельзя.. придётся внешний ключ лепить и им отключать..

а..не важно, мне в любом случае нужно отслеживать внешний уровень чтобы отключить, а этого нельзя.. придётся внешний ключ лепить и им отключать..

А зачем вообще подключать сериал и не читать из него?

А зачем вообще подключать сериал и не читать из него?

чтобы читать только то что адресованно мне, на шине могут много устройств висеть

чтобы читать только то что адресованно мне, на шине могут много устройств висеть

А ты читай все, на ненужные не реагируй. Или ты велосипед изобретаешь? Смесь uart и i2c ?

А ты читай все, на ненужные не реагируй. Или ты велосипед изобретаешь? Смесь uart и i2c ?

Мне как потом определять какие ненужные, если формат общий для всех устройств?.. Нужно принимать только то что приходит когда есть разрешающий уровень.
