Serjio
я про usb-serial
Serjio
процентов 90, что это он ест. если уведение в сон выполнялось с соблюдением всех рекомендаций
Andre
Serjio
у меня голый esp12 модуль с включениями по-моему раз в десять минут от двух АА батареек прожил что-то около двух месяцев.

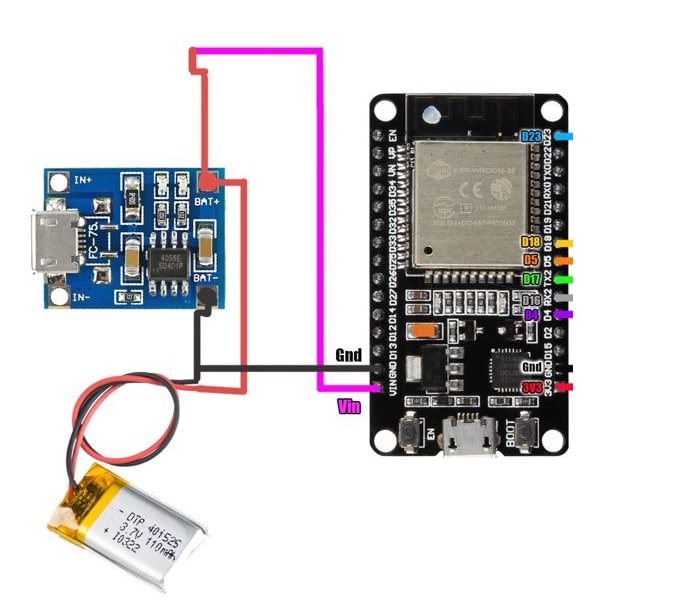

на этой картинке VIN скорее всего запитывает cp2102
посмотрел даташит на cp2102. должно быть 1мА при отсутствии активности при типовом включении или 20 мА,когда работает.
смущает немного, что на фотке я не вижу его маркировки - нельзя исключать, что какая-нибудь подделка.
если найти схему самой платы - можно порассуждать точнее, что там еще может жрать.
а отключить светодиоды можно на время измерения потребления?
ну и про схему зарядки, еще раз - она тоже может расходовать.
я бы попробовал измерить без схемы зарядки для начала
v1ct0r
v1ct0r
В общем быстро пруф не нашёл.. Суть в том, что в МК есть ядро uld, чтоль... Его, вопреки докам, при дипслипе
v1ct0r
... руками гасить надо
ainu
напрямую от батареи до 5 вольт не заводилось
ainu
(да, я знаю про нагрев линейника)
Andre
Я делал увеличение от аккума до 5 вольт, и давал на 5вольт вход
в планах DC-DC до 3.3 Вольт, подключать не на VIN, а на 3v3.
ainu
в планах DC-DC до 3.3 Вольт, подключать не на VIN, а на 3v3.
dc-dc от полностю заряженной 4.2 вольта же не даст 3.3.
ainu
я пока решения лучше чем два послодовательных аккума с уменьшением до 3.3 не придумал=)
Andre
dc-dc от полностю заряженной 4.2 вольта же не даст 3.3.
есть понижающий-повышающий ДЦ-ДЦ. попробую найти ссылку.
Ultrabug
возможно... а что может произойти, если разрывать землю?
просто N-мосфеты как-то популярнее, доступнее.
Исполнительных устройств нет. На плате только светодиоды и пара кнопок. Главное для чего применяется плата это Блютус.
Геморрой разной формы и степени с измерениями и управлением как есп, так и из есп разными устройствами
Andre
dc-dc от полностю заряженной 4.2 вольта же не даст 3.3.
https://aliexpress.ru/item/32834024244.html?_t=gps-id%3ApcDetailBottomMoreThisSeller%2Cscm-url%3A1007.13339.169870.0%2Cpvid%3Abe1997b9-bc31-443d-9cab-0d1e0028b08d%2Ctpp_buckets%3A668%232846%238110%231995&gatewayAdapt=glo2rus&gps-id=pcDetailBottomMoreThisSeller&pdp_ext_f=%7B%22sceneId%22%3A%223339%22%2C%22sku_id%22%3A%2265070601125%22%7D&pvid=be1997b9-bc31-443d-9cab-0d1e0028b08d&scm=1007.13339.169870.0&scm-url=1007.13339.169870.0&scm_id=1007.13339.169870.0&sku_id=65070601125&spm=a2g0o.detail.0.0.76ec290fJ1pTzh
Andre
делает 3.3 из 1.8 и из 5.
я не проверял сам.
Ultrabug
v1ct0r
52,17 руб. 18%СКИДКА | Модуль повышения мощности S09 DC-DC Автоматический Бак, повышающая и понижающая плата, вход 3 в-15 в, выход 3,3 В/5 В/4,2 в/9 В/12 В, Электронная печатная плата DIY
https://a.aliexpress.com/_97GUGG
Andre
Геморрой разной формы и степени с измерениями и управлением как есп, так и из есп разными устройствами
непонятно. )
но если посоветуешь годный P-мосфет под это дело, буду благодарен.
Ultrabug
ну и главный вопрос не в питании, а самоподхвате.
Надо отрубать саму ЕСП полностью, потом включать. Чтобы сократить потребление до минимума в режиме простоя.
Есть ли существенные недостатки у схемы?

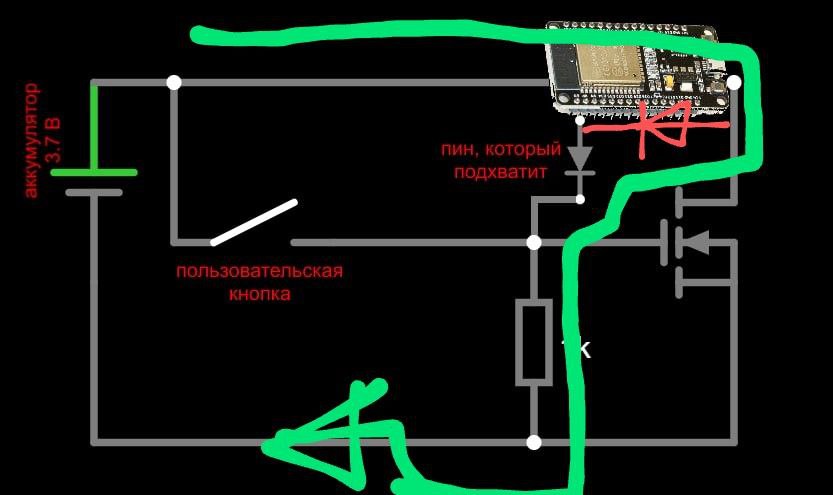

У этой схемы есть существенные недостатки - паразитное питание есп через защитные диоды
Andre
Ultrabug
Если просто переделать на p-канальный тоже самое будет, схему надо совсем переделывать
Andre
У этой схемы есть существенные недостатки - паразитное питание есп через защитные диоды
имеются в виду токи утечки?
пытаюсь понять, что будет если применить такую схему? ну, с точки зрения пользователя.
Ultrabug
имеются в виду токи утечки?
пытаюсь понять, что будет если применить такую схему? ну, с точки зрения пользователя.
Нет, не ток утечки, а ток через защитный диод
Andre
Ultrabug
задумался.
А если резистор поставить, чтобы ЕСП не хватило тока для включения?
Хз, это все костыли какие-то
Andre
Собственно, там уже есть резистор 1к на затворе.
Ultrabug
хммм, а почему он будет так себя вести. ) что за безобразие.
Denis
dc-dc от полностю заряженной 4.2 вольта же не даст 3.3.
lt 1615 в сепик включении должен потянуть...
Andre
Andre
ну да, костыли, согласен.
Andre
А если P-мосфет, как ток потечёт?
Не могу представить.
Ultrabug
А если P-мосфет, как ток потечёт?
Не могу представить.

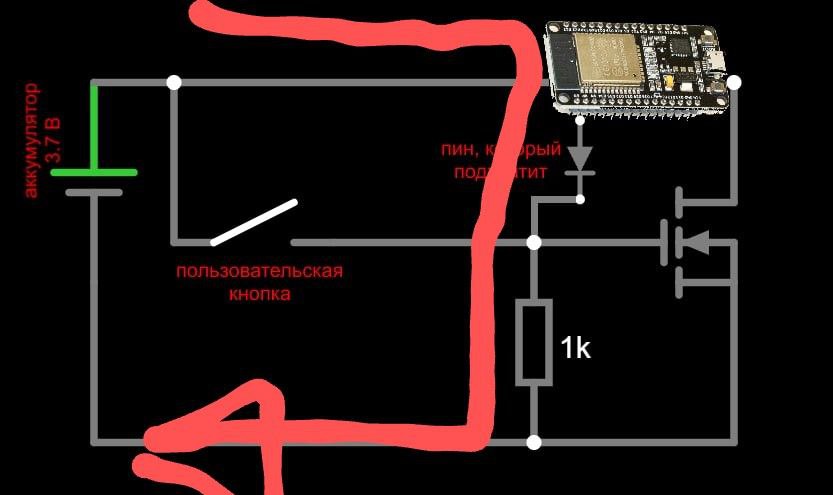

Зеркально. + схемы, резистор, вывод есп, защитный диод, + есп, запитывает есп, общий провод
Andre
v1ct0r
если аккум разрядится ниже 3 В, схема обесточится?
Понятия не имею... Подобных реализаций больше одного. Я ссылку просто как пример дал. В поиске step up down dc-dc
Sergey
плату здесь брал, но брю на картинке белое, а у моей черное
Serjio
Dmitry
Подскажите какое максимальное время можно задать в esp_task_wdt_init(WDT_TIMEOUT, true);
что то не могу нагуглить не могу
Serjio
открыть исходник этой функции и там посмотреть?
Serjio
Serjio
да
Sergey

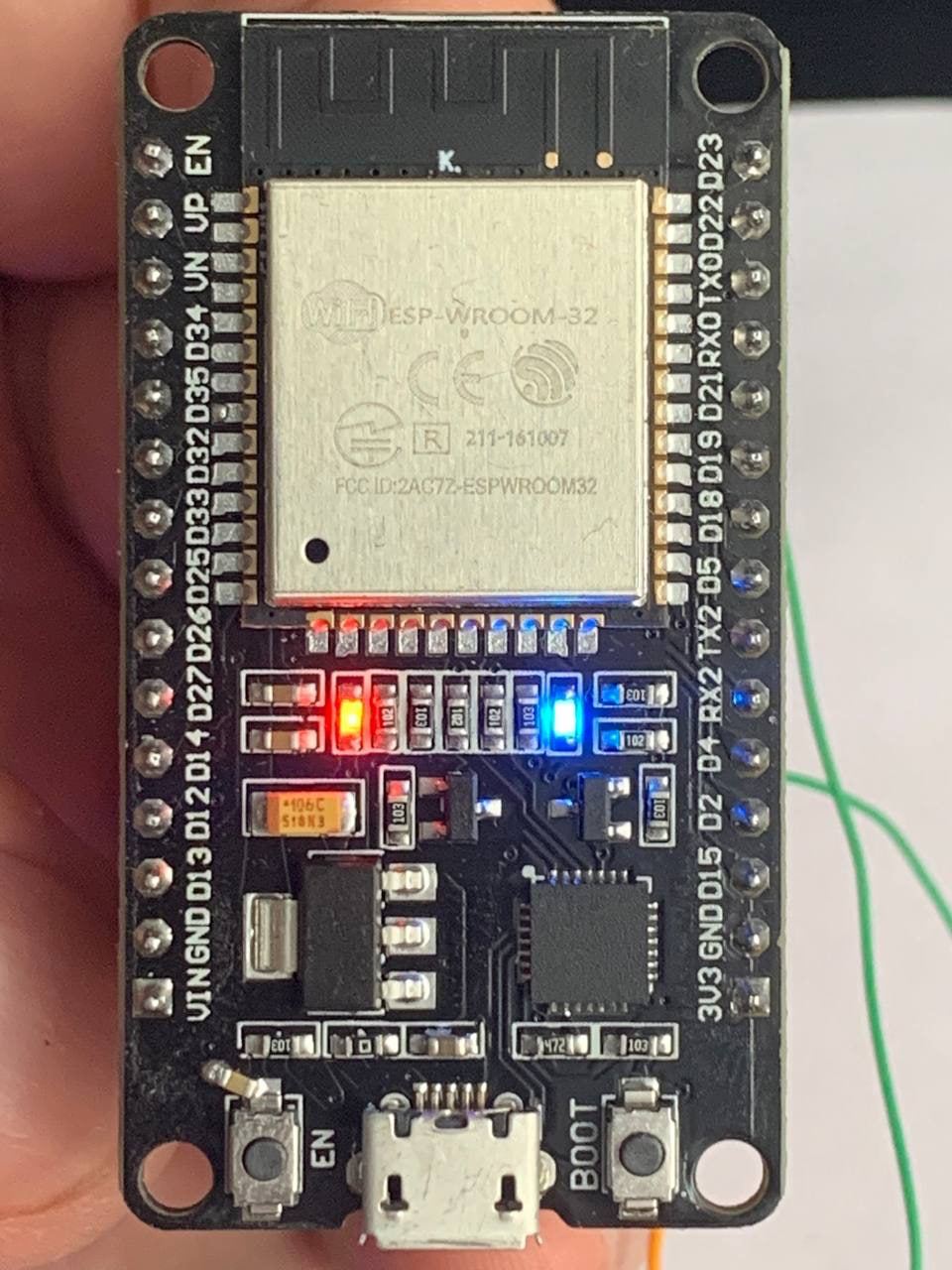

так то только красный горит
Serjio
ну вот из 10 красный отжирает 5 (если я не ошибаюсь)
Sergey
ща я его кусачками выкушу и проверю
Serjio
остается еще 5. на фотках что-то к чему-то проводами подключено - я уже запутался
Dmitry
Подскажите какое максимальное время можно задать в esp_task_wdt_init(WDT_TIMEOUT, true);
что то не могу нагуглить не могу
все смог😁
Timeout period configuration for the Task Watchdog Timer in seconds. This is also configurable at run time (see Task Watchdog Timer API Reference)
Range:
from 1 to 60
Default value:
5
Serjio
надо было сопротивление выкусывать
Sergey
остается еще 5. на фотках что-то к чему-то проводами подключено - я уже запутался
я все от платы оключал и измерял, плата жрет пустая 10мА в режиме deep sleep и 50мА в нормальном режиме
Sergey
Serjio

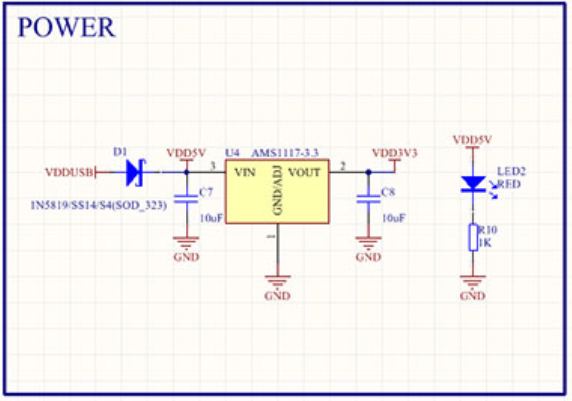

r10 - которое от этого светодиода к земле. не лучше выпаять? (хоть потом обратно впаять можно будет)
или даже дорожку скальпелем осторожно перерезать (потом блоб припоя - и восстановится
Serjio
тонкую иголку и тестер в руки - от красного светодиода к резистору, от резистора уже просто дорожку. или дорожку между диодом и резистором.
Serjio
а голую плату - к каким именно пинам? VIn?
🤙🏻 ℙ𝔸𝕍𝔼𝕃
я все от платы оключал и измерял, плата жрет пустая 10мА в режиме deep sleep и 50мА в нормальном режиме
50 это без подключения к wi-fi, а там будет 90-120
Serjio
Serjio
ну и вот
Ultrabug
Serjio
чо? я не так чото понял?
Ultrabug
Неожиданно много, регулятор не для батарейного питания
Andre
Вы разгадали загадку, да? Хоть бы, хоть бы.
Можно мне хорошую новость услышать. )
Ultrabug
чо? я не так чото понял?

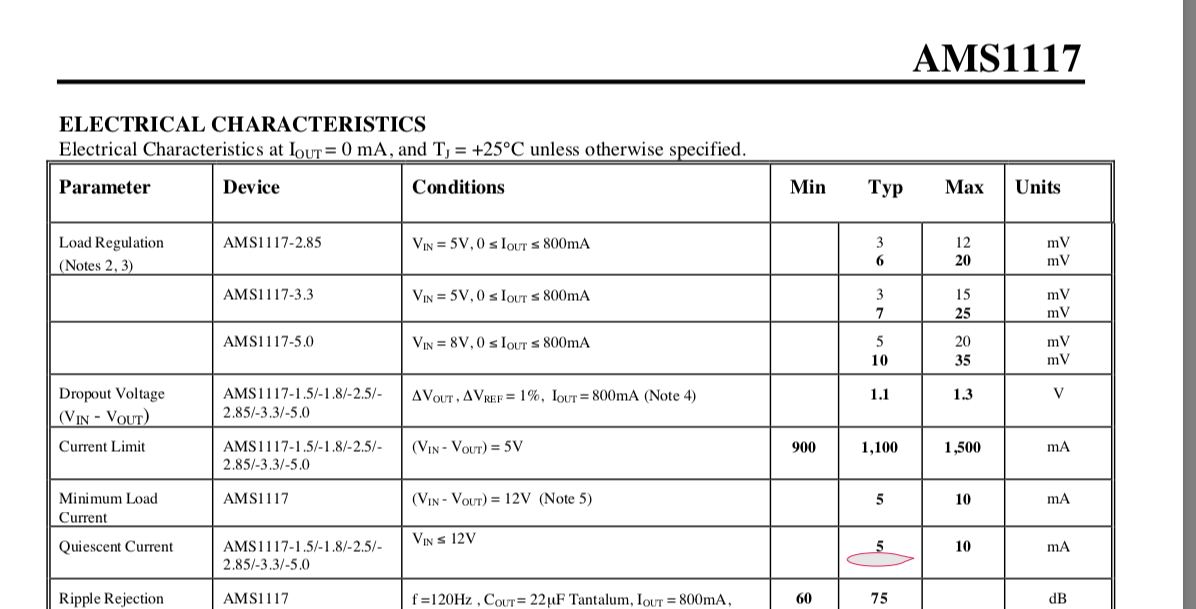

Там ниже Adjust pin current 55 мкА (типичное) 120 мкА максимальное 🤔🤔🤔🤔
Ultrabug
По идее регулятор не должен больше 120 мкА потреблять
Serjio
а у него строчкой выше - минимальный ток 5мА
