как это работает? Оо

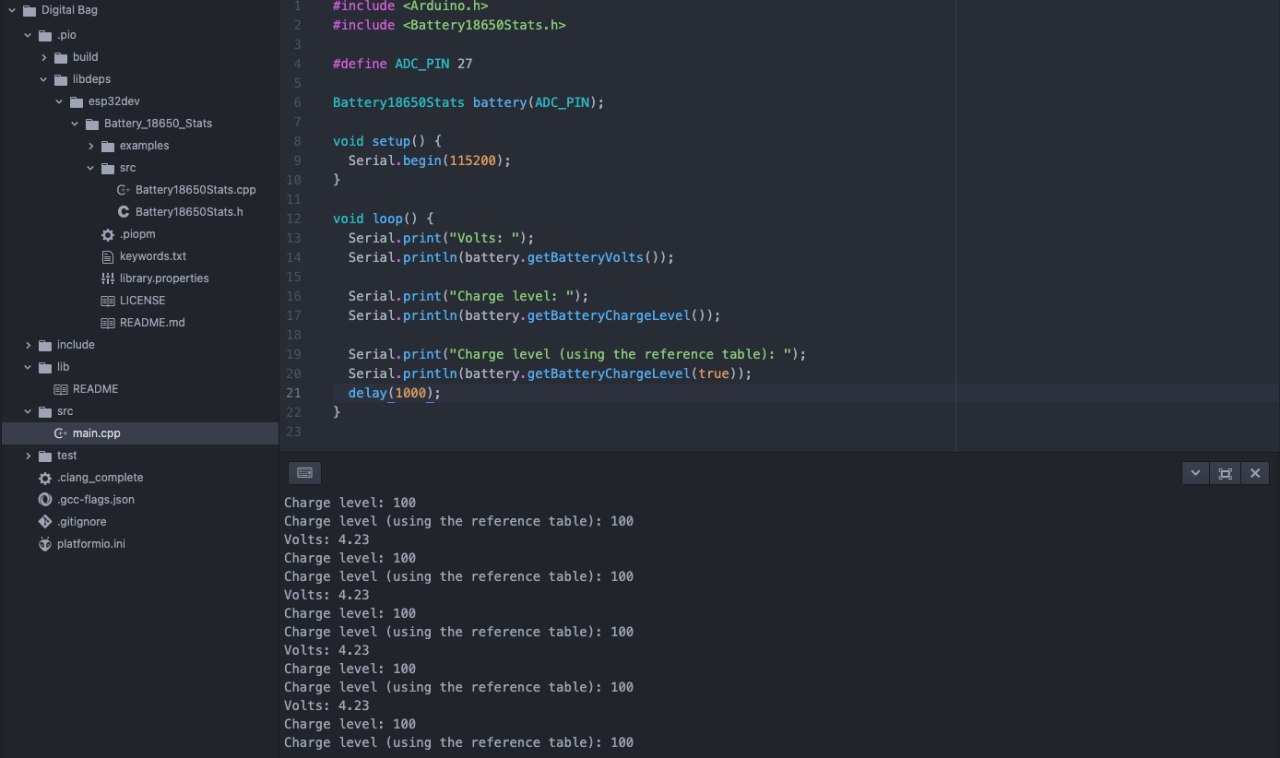

скачал либу для определения уровня заряда акб

питание от банок 18650 4 банки по 3 шт те 12,6в на выходе

ничего не указал, он уровень заряда верно показывает

Оо

моя не понимать

из всего указал только пин

как это работает? Оо

У вас слева дерево проекта, в котором виднеется эта либа. Открывайте cpp файл и смотрите. А ещё можно доку почитать там где скачали либу

4.23в на обычных банках приближает их взрывпакетам

У вас слева дерево проекта, в котором виднеется эта либа. Открывайте cpp файл и смотрите. А ещё можно доку почитать там где скачали либу

В том то и прикол что как это работает в коде не нашел

я питаю это дело от лабораторника покачто

В том то и прикол что как это работает в коде не нашел

Там ридми файл еще

оо, спс

никогда его не открывал)

а там инфы больше чем на гитхабе)

а там инфы больше чем на гитхабе)

Этот же ридми файл и отображается на гитхабе

на гитхабе никакой инфы не было вообще

https://github.com/danilopinotti/Battery18650Stats

на гитхабе никакой инфы не было вообще

Мы об этом говорим?

Ну это при изменяемом потреблении, по сути у меня всегда будет 160мА +/-, но я понял, надо будет подобрать что-то, не охото просто туда ставить еще один ПБ на 5V или на 3.3 и развлекаться с чипом без обвязки)

Нужно считать мощность которую нужно рассеять. Есть 12В источника, и 0.16А потребления. Если подавать на 1117. Чтобы получить 3.3В, нужно рассеять 8.7В * 0.16А = 1,392Вт. Дальше смотрим тепловое сопротивление в даташите.

Чатлане, подскажите плз. Вот у меня есть БП 12V 2A от него питается лента(не большая, запаса по мощности еще дофига), собственно вопрос, могу ли я напрямую запитать devboard от этого БП? Судя по даташиту(https://static.chipdip.ru/lib/029/DOC001029248.pdf) можно аж до 15V подавать, на сколько это вообще рисковано?

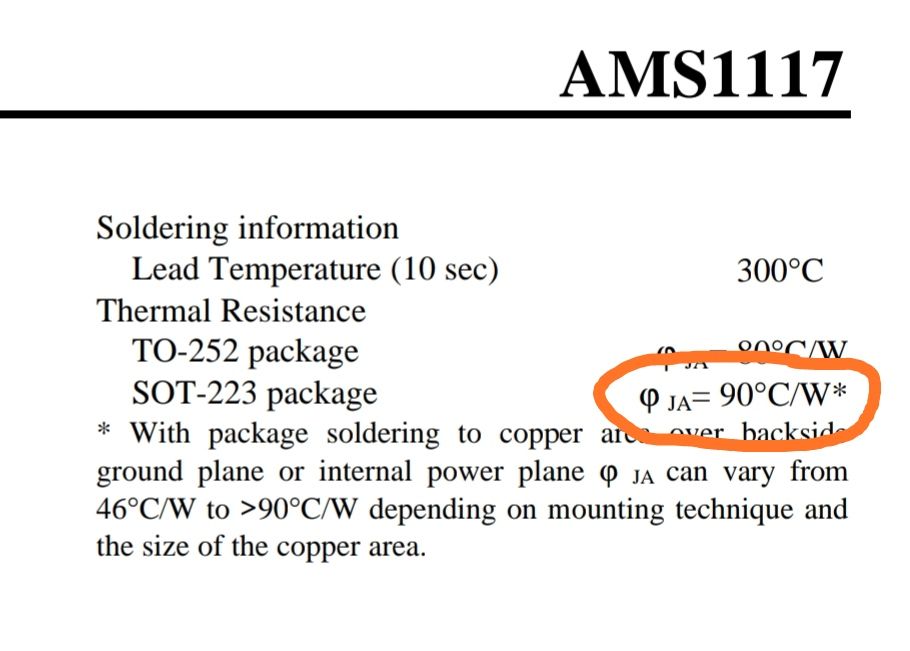

Это значит, что на каждый Ватт рассеиваемой мощности кристалл микросхемы нагреется на 90 градусов Цельсия. При мощности 1.392 нагрев кристалла составит 125,28 градусов. Если температура воздуха вокруг платы 30 градусов, то добавиться ещё 125 , и температура кристалла получится 155 градусов.

Что превысит максимально допустимую рабочую температуру кристалла микросхемы. И она сдохнет. Нужно сказать, что болевое ощущение наступает примерно при 60 градусах Цельсия. Выше уже начинает разлагаться белок, получается повреждение тканей и ожог

Можно от 12 В поставить несколько диодов. На каждом диоде будет рассеиваться часть мощности и падать часть напряжения. Тогда на микросхеме можно избежать перегрева

Можно от 12 В поставить несколько диодов. На каждом диоде будет рассеиваться часть мощности и падать часть напряжения. Тогда на микросхеме можно избежать перегрева

О, помню в другом чате спрашивал про несколько диодов для понижения напряжения. Но меня заклевали.

О, помню в другом чате спрашивал про несколько диодов для понижения напряжения. Но меня заклевали.

Потому что это костыль Можно и с буханки хлеба сделать тролейбус но зачем?? Падение через диод именно что РАССЕИВАЕТ То есть схема потребляя сама по себе 1А на входе будет требовать минимум 4А

Потому что это костыль Можно и с буханки хлеба сделать тролейбус но зачем?? Падение через диод именно что РАССЕИВАЕТ То есть схема потребляя сама по себе 1А на входе будет требовать минимум 4А

Но если нет дц-дц, а есть только линейник, то мы либо жарим линейник, либо греем костыль из диодов. Кажется второе лучше первого.

Есть ли третий вариант, который не будет костылём?

Потому что это костыль Можно и с буханки хлеба сделать тролейбус но зачем?? Падение через диод именно что РАССЕИВАЕТ То есть схема потребляя сама по себе 1А на входе будет требовать минимум 4А

Амперы как раз останутся теми же. Схема потребляет 0.16А, хоть с диодами, хоть без диодов

Потому что это костыль Можно и с буханки хлеба сделать тролейбус но зачем?? Падение через диод именно что РАССЕИВАЕТ То есть схема потребляя сама по себе 1А на входе будет требовать минимум 4А

Почему? Просто поставить несколько диодов последовательно. Будет 1 ампер. Ну, на всякий случай прикинуть, конечно, чтобы размеры корпуса диодов позволяли рассеивать сколько нужно. К тому же вряд ли МК целый ампер требует. Другой вопрос, что миллиампер 50 1117 авось и сам справится. Лучше, конечно, что-то вроде моего любимого rt8008 (dc-dc).

Ещё мнгновение и тебе 30)

а потом и 40

Скажите знающие, как на esp01s, изменить местами пины sda и scl, команда wire pins()не срабатывает?

Можно от 12 В поставить несколько диодов. На каждом диоде будет рассеиваться часть мощности и падать часть напряжения. Тогда на микросхеме можно избежать перегрева

Отлично! У меня как раз диодов мешок, от мала до велика, прикину падение на них и сделаю так) спс за совет ;)

Ещё мнгновение и тебе 30)

...и ты посыпаешь тротуары песочком, который из тебя сыпется :-)

Тогда потребление вырастет, и не факт что источник потянет

Есть ли третий вариант, который не будет костылём?

7805

если разница in/out составляет больше 3-4 вольт и токи 100 мА и больше - лучше DC-DC

7805

Чем это лучше чем 1117 на борту? У него даже максималка входа выше получается 🤔

Ну если так смотреть, то да, но у него максималка 10V, от 12 он видимо будет уже за пределами возможного трудиться и радиатор нужен будет огого =)

Сори, не там посмотрел =)

Будем работать с тем чо есть) Воткну 3 выпрямительных диода, для снижения нагрузки на 1117 вполне должно хватить

7805

Плюсую

Хотя dc dc сейчас дешевле грязи

Будем работать с тем чо есть) Воткну 3 выпрямительных диода, для снижения нагрузки на 1117 вполне должно хватить

Хрен редьки не слаще. Как правило падение напряжения на диоде в прямой зависимости от тока. Ток у Вас небольшой, падение не превысит 0,6 вольт на диод. 3 штуки - это 1,8-2 вольта. Итого на стаб придёт вольт 10, что не решает проблему рассеиваемой мощности на стабе.

Хрен редьки не слаще. Как правило падение напряжения на диоде в прямой зависимости от тока. Ток у Вас небольшой, падение не превысит 0,6 вольт на диод. 3 штуки - это 1,8-2 вольта. Итого на стаб придёт вольт 10, что не решает проблему рассеиваемой мощности на стабе.

Тут вопрос наличия деталей, дидов мешок, а преобразователей у меня нет =))

Хотя dc dc сейчас дешевле грязи

Согласен, но хозяин-барин не переносит их на дух.

Хотя судя по размеру "костыля" проще будет поставить там 220 - 3.3 и успокоиться)

Тут вопрос наличия деталей, дидов мешок, а преобразователей у меня нет =))

Ну, тогда рядом с мешком диодов можно поискать и мешок с резисторами на 0,5-1 ватт рассеиваемой мощности.

Ну, тогда рядом с мешком диодов можно поискать и мешок с резисторами на 0,5-1 ватт рассеиваемой мощности.

Надо порыться в мешке, вообще это был прсото "Стартер пак" из разных деталей, диодов, трнасов, резисторов и пр ... мб там что-то и есть

самый простой костыль - это резистор. номинал выбирается из условия, что при максимальном токе падение напряжения на резисторе равно разности напряжений источника питания и минимального входного для 1117.

Мы же сейчас об этом говорим? > Нужно считать мощность которую нужно рассеять. > Есть 12В источника, и 0.16А потребления. > Если подавать на 1117. > Чтобы получить 3.3В, нужно рассеять 8.7В * 0.16А = 1,392Вт. Выходит что мне нужен резистор чтобы рассеить эти 1.4W?

Отлично! У меня как раз диодов мешок, от мала до велика, прикину падение на них и сделаю так) спс за совет ;)

тоже самое если поставить одно или несколько резисторов , на которых будет рассеиваться лишнее тепло,

тоже самое если поставить одно или несколько резисторов , на которых будет рассеиваться лишнее тепло,

Ну да, уже понял, покопаюсь, мб и резисторы прсото поставлю, несколько чтоук, чтооб не один раскалялся до безумия

в древние времена ставили лампочку как резистор

Только падение на диодах не сильно зависит от тока нагрузки, а на резисторах сильно.

Чет никак не раздуплю как посчитать резистор, у меня вот есть пачка разных 0.25W🤔

Какое сопртивление надо брать

7805

https://aliexpress.ru/item/32872360629.html это вот они? недорогие.

Какое сопртивление надо брать

по закону ома , сколько лишнего напряжения должно упасть на резисторах при твоем токе

или методом подбора

0-500 ом

8V и 0.16A потребление. Выходит что 8/0.16 = 50 Ом?

7805

судя по даташитам, этой микросхеме не нужна обвязка, просто подключил напругу, и снимаешь с OUT нужное напряжение?

Чет никак не раздуплю как посчитать резистор, у меня вот есть пачка разных 0.25W🤔

Купи дц дц. Не пожалеешь. Тебе надо два вата, это 8 штук в параллель

судя по даташитам, этой микросхеме не нужна обвязка, просто подключил напругу, и снимаешь с OUT нужное напряжение?

И радиатор)

Купи дц дц. Не пожалеешь. Тебе надо два вата, это 8 штук в параллель

Да это понятно, прсото хотелось обйтись без этого, подручными средствами) Есть: мини бп для ESP 220-3.3, есть уже встренный БП на 12V + ворох всяких радио деталей. Вот судя по всему, по размерам все это бдует сопоставимо с БП на 3.3, ну и тогда проще воткнуть его в данном случае.

8V и 0.16A потребление. Выходит что 8/0.16 = 50 Ом?

да, но надо немного меньше для стабилизации 30-45 ом

8 * 0,16 = 1,28 вата

резисторы чтоб не сгорели взять более крупные , в сумме будут рассеивать 1,28 вт

Ну там чуть больше 8, это я для примера написал, чтоб убедитсья в правильности хода мышления) рассеить надо 1.4W

примерно так и еще запасы и допуски

Если они по 0.25W, Беру тогда 6шт по 10 Ом, последовательно сцепляю и они равномерно все рассеят ... верно же?

Да это понятно, прсото хотелось обйтись без этого, подручными средствами) Есть: мини бп для ESP 220-3.3, есть уже встренный БП на 12V + ворох всяких радио деталей. Вот судя по всему, по размерам все это бдует сопоставимо с БП на 3.3, ну и тогда проще воткнуть его в данном случае.

8 резисторов ещё и больше получится)

верно, но смотреться гирлянда будет зачетно

Ну или параллельную сборку, но надо про неё читануть)

Если они по 0.25W, Беру тогда 6шт по 10 Ом, последовательно сцепляю и они равномерно все рассеят ... верно же?

Нет. Параллельно

Хотя стоп. Последовательно тоже можно

для паралельного другой расчет

Туплю с утра

сча изучае сборки резисторные
