www.pcbway.ru

спасибо

нет , руками и паяльником

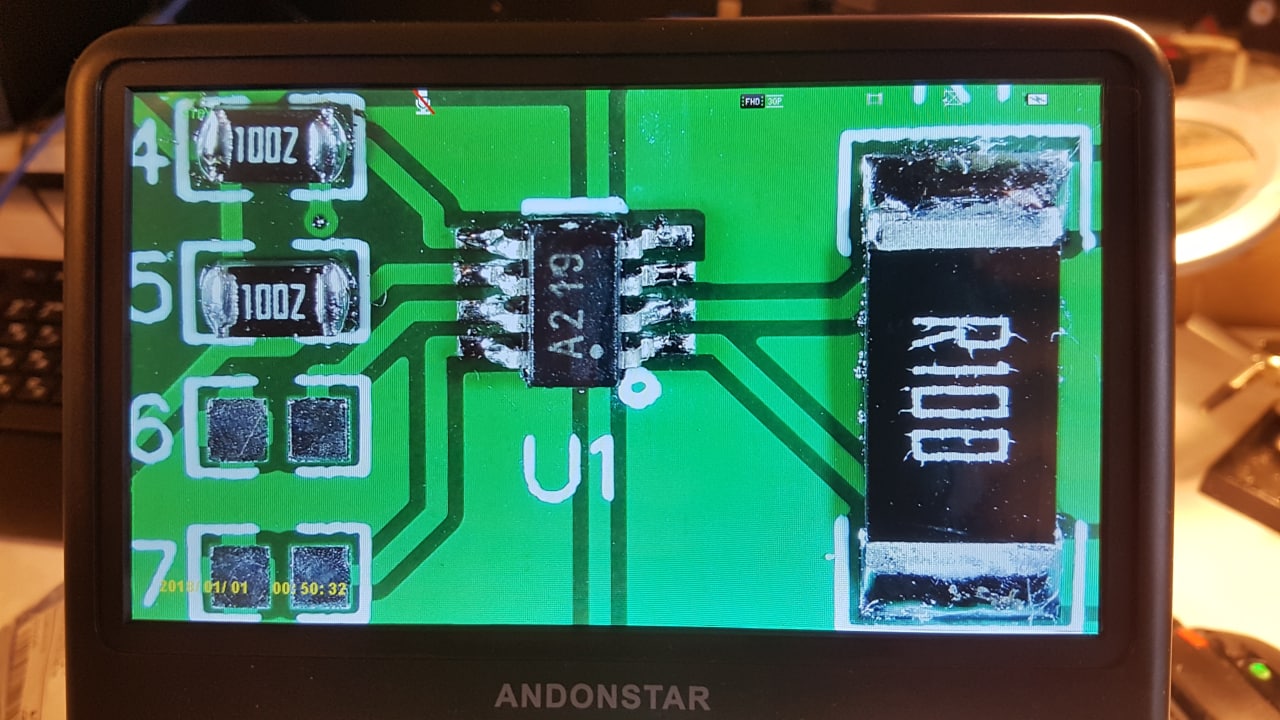

Круть! Каким таким паяльником? А со зрением проблем нет? Я на картинку смотрю и у меня глюки прут :)))

Круть! Каким таким паяльником? А со зрением проблем нет? Я на картинку смотрю и у меня глюки прут :)))

паяльник Т12 , жало T12KU, микроскоп

пинцет иголки для 0603 , наверно пора на 0402 переходить

Круть! Каким таким паяльником? А со зрением проблем нет? Я на картинку смотрю и у меня глюки прут :)))

Ну уж нет =) У меня любительское, таким девайсом еще не обзавелся

инна

токометр

инна

Ого !!!!

токометр

Вольтметр = измеряющий напряжение на шунте )))

Я не так часто паяю, проще ребятам в СЦ отвезти, пусть они глаза ломают =)

а как там происходит? они всю комплектуху сами находят?

а как там происходит? они всю комплектуху сами находят?

Нет ... не сами. Вам будет нужно "потрудтся".

Сверху по центру ... распаянные на заводе.

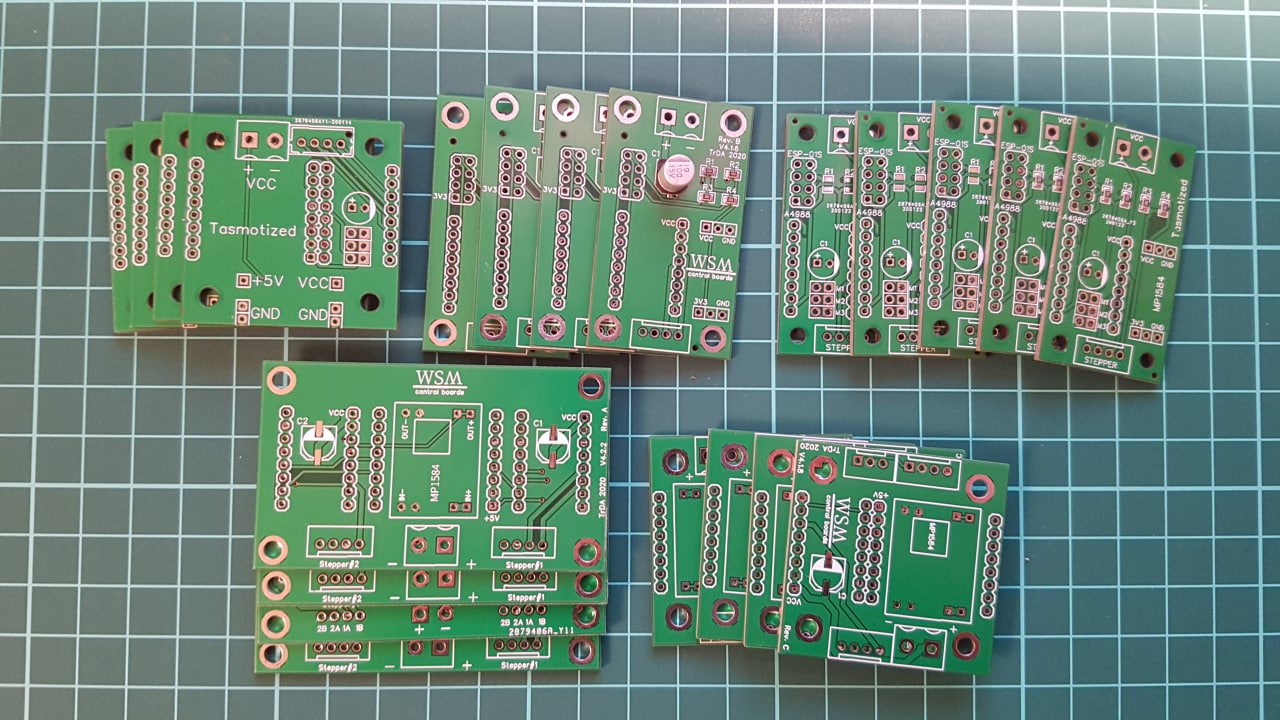

плату уже заказал, если будет коряво паяться - закажу у них. у меня деталей та на ней понты и чуть чуть

а как там происходит? они всю комплектуху сами находят?

Нет ... вам самому нужно потрудится и сгенерировать два файла .... первый с координатами + второй с конкретными номиналами.

Жаль ... но, нет. Нужно потрудится.

кстати, как кто реашет вопрос одинаковых разъемов разного назначения? на плате допустим 3 разных по назначению 5 пиновых разъема. не нашел на али с разными ключами :( и шагом 1.25

кстати, как кто реашет вопрос одинаковых разъемов разного назначения? на плате допустим 3 разных по назначению 5 пиновых разъема. не нашел на али с разными ключами :( и шагом 1.25

С разным шагом берите)

Жаль ... но, нет. Нужно потрудится.

я диптрейсом пользуюсь, пока буду значить руками паять

имею ввиду прочитать прошивку с arduino ota, прошитую когдато...

С разным шагом берите)

проблема с местом :( собсно у меня фактически одни разъемы все и занимают

но похоже нет.. не нашел в исходниках такоого

проблема с местом :( собсно у меня фактически одни разъемы все и занимают

Ещё хотел предложить взять с разным количеством пинов, просто не использовать некоторые - но в таком случае тоже мимо

Ну а так разные типы использовать разве что

нужен как раз бинарь

просто чтобы восстановить если что

Ещё хотел предложить взять с разным количеством пинов, просто не использовать некоторые - но в таком случае тоже мимо

просто у меня от 3 до 6 все варианты используются уже. я так изначально и хотел. короче, покрашу в разные цвета, что бы через надцать лет не мучаться

но похоже нет.. не нашел в исходниках такоого

С помощью esptool вроде можно вычитать, если нету защиты

я так понял можно только проводом в режиме загрузки

через ota нельзя

кстати, как кто реашет вопрос одинаковых разъемов разного назначения? на плате допустим 3 разных по назначению 5 пиновых разъема. не нашел на али с разными ключами :( и шагом 1.25

Цветная метка?

заложен.. моя же прошивка.. только позапрошлогодняя..

а сейчас все либы обновились.. и тд..

я диптрейсом пользуюсь, пока буду значить руками паять

Диптрейс ... в 2021 году ?????????? ....продолжайте.

Цветная метка?

ну прийедется красить. угу

Диптрейс ... в 2021 году ?????????? ....продолжайте.

ну схему рисовать в нем в разы удобнее чем все остальное

Диптрейс ... в 2021 году ?????????? ....продолжайте.

остальные убоги на уровне начала нулевых :(

заложена arduino ota, а там нет бинарника обратно.. правильно?

ну схему рисовать в нем в разы удобнее чем все остальное

Понял вас ... просто продолжайте )))

Понял вас ... просто продолжайте )))

а, вы из этих

ага

жаль

придется ехать на объект...

остальные убоги на уровне начала нулевых :(

Как и Диптрейс )))

Как и Диптрейс )))

он нормально связи тягает и "от фонаря" их не мержит

а, вы из этих

Да, я из адекватных ...

Да, я из адекватных ...

самовнушение сила )

самовнушение сила )

Ну, не совсем .... не знание = грусть.

Ну, не совсем .... не знание = грусть.

не грусти

нормальный же чат был. опять начинается аргументация вида: "Понял вас ... просто продолжайте )))"

а сейчас все либы обновились.. и тд..

А по либам откатиться можно, иной раз приходится

нормальный же чат был. опять начинается аргументация вида: "Понял вас ... просто продолжайте )))"

Ни когда чаты нормальными не были, если нет расстрелов )))

Ни когда чаты нормальными не были, если нет расстрелов )))

ну не знаю, во времена эхотагов в RU.OS.CMP норм было

хм.. я по 40 копеек помню

91й

не грусти

Завязывай ... с тяжёлыми наркотиками )))

Всем привет. Народ может кто подсказать как мне удалить или перезаписать строку на SD карте при этом не удаляя весь файл. Пытался вычислить начальную и конечную позицию перезаписываемой строки и если строка меньше старой то остатки дополнить пробелами но выходит ерунда не дописываются пробелы. Я понимаю что делаю криво и что то не так мож кто подскажет или намекнет плиз?

Код покажите, телепаты в отпуске :)

Код покажите, телепаты в отпуске :)

Гы! Какие люди!

Гы! Какие люди!

Всем привет. Народ может кто подсказать как мне удалить или перезаписать строку на SD карте при этом не удаляя весь файл. Пытался вычислить начальную и конечную позицию перезаписываемой строки и если строка меньше старой то остатки дополнить пробелами но выходит ерунда не дописываются пробелы. Я понимаю что делаю криво и что то не так мож кто подскажет или намекнет плиз?

Именно строку? Даже не файл? Это как?

Именно строку? Даже не файл? Это как?

ну как как идет запись строки с переводом каретки на начало и новую строку вот 1 из этих строк хотелось бы перезаписывать но при этом длинна плавающая

Всем привет. Народ может кто подсказать как мне удалить или перезаписать строку на SD карте при этом не удаляя весь файл. Пытался вычислить начальную и конечную позицию перезаписываемой строки и если строка меньше старой то остатки дополнить пробелами но выходит ерунда не дописываются пробелы. Я понимаю что делаю криво и что то не так мож кто подскажет или намекнет плиз?

В SD картах минимальный блок 512 байт. Вам нужно его вычитать, поменять нужную часть и записать обратно целиком. Некоторые библиотеки будут делать это за вас

В SD картах минимальный блок 512 байт. Вам нужно его вычитать, поменять нужную часть и записать обратно целиком. Некоторые библиотеки будут делать это за вас

я юзаю стандартную и она походу половину того что встретил по описанию в инете не может.

В SD картах минимальный блок 512 байт. Вам нужно его вычитать, поменять нужную часть и записать обратно целиком. Некоторые библиотеки будут делать это за вас

причем мне нельзя затирать данные только можно сдвинуть целиком но я решил этот вопрос резервированием ячеек

Добрый день. Подскажите плиз, есть кто работал с secure boot и flash ecnryption на esp32? пытаемся залить прошивку включив обе настройки и получаем вот такое. логов бута нет, т.к. иначе он не влезает в партишны, двигать не можем оч много весит сама прошивка. Буду благодарен за любую помощь) rst:0x3 (SW_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:2 load:0x3fff0030,len:1868 ho 0 tail 12 room 4 load:0x40078000,len:18952 ho 0 tail 12 room 4 load:0x40080400,len:3064 0x40080400: _init at ??:? entry 0x400805ec ets Jun 8 2016 00:22:57 Вот этот лог бесконечно крутится. И вроде как secure boot работает. т.к. нет ошибки secure boot check failed

да. мы подвинули до 9000 и добавили логи. выяснилось что нельзя было no-protect-key ставить для ключа который шифрует flash

убрали и заработало

да. мы подвинули до 9000 и добавили логи. выяснилось что нельзя было no-protect-key ставить для ключа который шифрует flash

Приветствую. Начал изучать ESP32. У меня вопрос по отладке. В документах упоминается о отладке через FT2232H, который стоит на DevKit и все конфиги для него, но у меня стоит CP2102. Как на нём отлаживаться? Как настроить отладчик?

Я так понимаю, но борту нет JTAG

А насоветуйте мосфет вольт на 100 и на ампер тока или может где таблица есть?

Я так понимаю, но борту нет JTAG

ESP32 только через внешний JTAG, ESP32-S2, S3, C3 можно внешний, можно внутренний. Родной отладчик от Espressif - ESP-PROG, но можно и не родные, типа J-Link - но придется много читать и экспериментировать, чтобы запустить :)

Добавил в избранное. Спасибо!

Приветствую. Начал изучать ESP32. У меня вопрос по отладке. В документах упоминается о отладке через FT2232H, который стоит на DevKit и все конфиги для него, но у меня стоит CP2102. Как на нём отлаживаться? Как настроить отладчик?

Jtag есть, нет моста JTAG-USB, в качестве моста используется FT2232H. В которой в свою очередь используется режим bitbang. Вроде как в CP2102 такого нет, а следовательно как мост JTAG он не может использоваться.

Jtag есть, нет моста JTAG-USB, в качестве моста используется FT2232H. В которой в свою очередь используется режим bitbang. Вроде как в CP2102 такого нет, а следовательно как мост JTAG он не может использоваться.

Я тоже так понял. Обидно, придётся пока без дебага изучать. Хотя там хорошая система логирования.

Сразу из коробки.

Я тоже так понял. Обидно, придётся пока без дебага изучать. Хотя там хорошая система логирования.

дык купите FT2232H отдельным чипом, да используйте на здоровье :)

дык купите FT2232H отдельным чипом, да используйте на здоровье :)

Дорогие они... Готовые платки больше 1000₽
