AntikillerVova 🇷🇺
Я про полигоны
AntikillerVova 🇷🇺

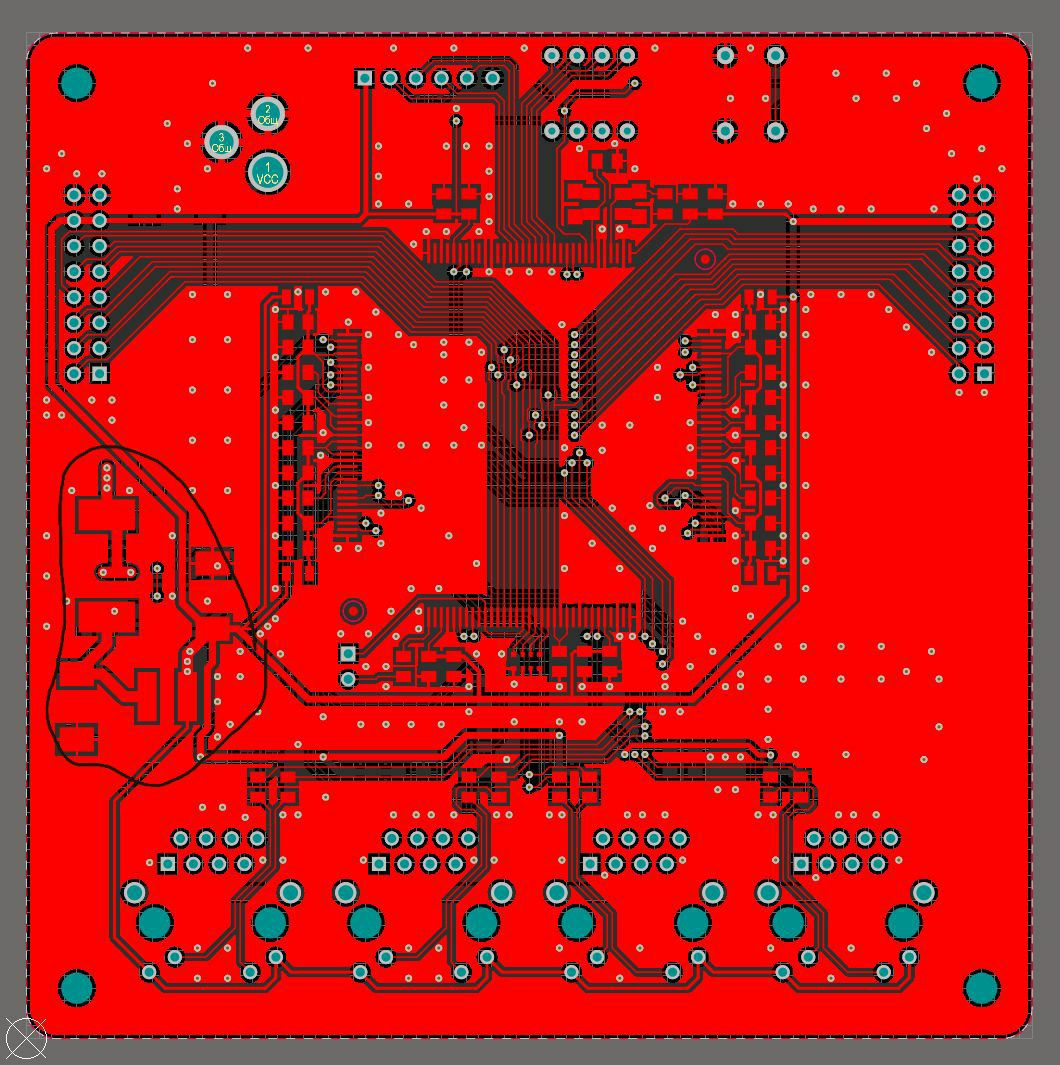

Видите как дорожки идут, а вокруг идет масса.
AntikillerVova 🇷🇺
Вот так мне надо
AntikillerVova 🇷🇺
Как это сделать?
sat
полигоны на нижней стороне и это GND , на макетке ни разу не уместно, а на остальных модулях везде полигон GND залит
sat
вечером в личку , дам скриншоты как это сделать, уехал
ainu

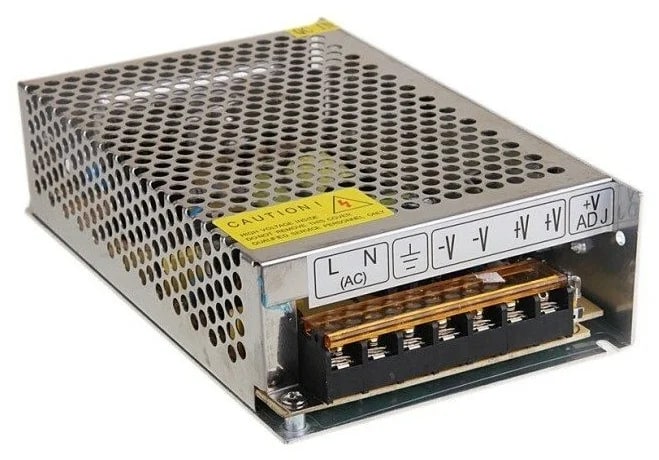

Ребят, подскажите, на таких блоках две пары выводов для питания условной светодиодной ленты. Если ленте нужно 60 ватт, а блок на 80 - он выдаёт 40 ватт на каждой паре выходов +V/GND или можно забить и всю ленту к одной паре питания?
Evgeniy
Как это сделать?
как залить полигон? берёшь и заливаешь полигон :D
Evgeniy
в altium?
Andrei
Как это сделать?
если в EasyEDA то потратить час времени и посмотреть видео от гайвера, ближе к концу про полигоны.
Evgeniy
забавно конечно, когда человек даже вопрос задать не умеет)
AntikillerVova 🇷🇺
в altium?
Неее, альтрум для меня через чур, я посмотрел что за прога, она для профи уже походу. Там ооочень много настроек и возможностей.
Valeriy
а в какой вы проге? помоему даже в спринтлэйоту что-то такое было
Valeriy
в диптрейсе легко делается
ainu
@AntikilerVova @dimedroluch большое спасбио!
Dmitry
Привет всем, бьюсь не пойму Сначала все работает, потом в рандомный момент времени заисает ESP32 WROOM, перезагрузка не помогает по шине выдает при нажатии кнопки RST rst:0x1 (POWERON_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:1 load:0x3fff0018,len:4 load:0x3fff001c,len:1216 ho 0 tail 12 room 4 load:0x40078000,len:10944 load:0x40080400,len:6388 entry 0x400806b4 после перепрошивки все ок, пять до какого то момента
Ruslan
а до перезагрузки где логи? )))
Dmitry
пару минут, перешью сниму
Ruslan
зачем перешивать?
Dmitry
в момент зависания порт открыт был и там тишина, ничео не написал
Dmitry
а до перезагрузки где логи? )))
я подумал в рабочей снять загрузку
Ruslan
ну значит надо писать в коде логи, чтобы понять где падает
Ruslan
дальше понять почему
Ruslan
ни и исправить!
Ruslan
с тебя $100 )))
Dmitry
😁
Nick
Как это сделать?
Тебе нужен полигон gnd ?
Dmitry
220 есть что коммутирует, но в ручном режиме щелкает проблем нет
Dmitry
зависало в момент покоя, когда нагрузки отключены или включены, но не в момент переключения
Dmitry
А рукожоп, проблема в пайке думаю
Nick
Плату сам разводил ?
Dmitry
Флюс надо поменять, паяю ТАГС, наверняка с низу не вымылся. А этот сейчас погрел феном (чип) и все заработало
Nick
да
Сколько себестоимость ?
Dmitry
с помощью авторассировщика
Dmitry
Сколько себестоимость ?
так сразу и не скажу, около 2-3 к могу ошибаться
Nick
Да
EasyEda ?
Nick
И какие ?
Dmitry
Есть готовые за1.3 к
Это про что речь?
Nick
Это про что речь?
852,89 руб. 29%СКИДКА | Плата контроллера ESP32 - 4 реле для системы умного дома Wi-Fi или Bluetooth, управление оборудованием. Программируемый. https://a.aliexpress.com/_97G0ve
Dmitry
пока народ тут))), кто каким флюсом паяет?
Slava
зависало в момент покоя, когда нагрузки отключены или включены, но не в момент переключения
Шикарная плата, молодец. Если зависло не в момент переключения, значит дело не в индукции от 220 вольт. Могу посоветовать проверить уровень сигнала на EN и i2c и провести ревизию кода.
AntikillerVova 🇷🇺
Nick
Да
Там справа в панели инструментов многогранник пунктриный
Dmitry
852,89 руб. 29%СКИДКА | Плата контроллера ESP32 - 4 реле для системы умного дома Wi-Fi или Bluetooth, управление оборудованием. Программируемый. https://a.aliexpress.com/_97G0ve

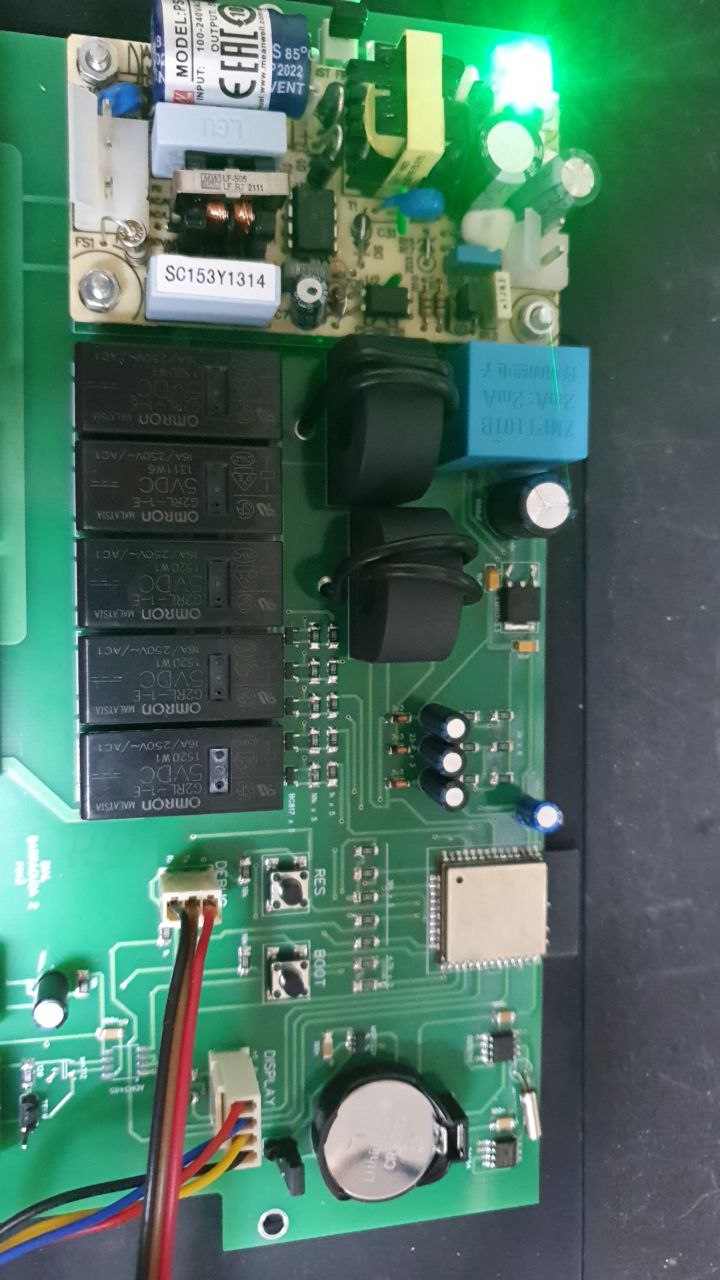

Прикольно, спасибо. Буду иметь в виду. Но у меня все таки специфика. конкретно эта 5 нагрузок 220, 4 потенциальных 1 сухой контакт, на двух нагрузках измерение тока, и замер сетевого напряжения. Внешний чип eeprom, часы ds1338, подключение терморезистора через внешний ацп, и отдельный выход uart2, RS485. управляется это все дело через nextion
Dmitry
Офигеть, спасибо друг, я хочу это уже так давно. Раньше не видел.
Да, супер, прототипы собрать, огонь, над заказать парочку
Nick
717,63 руб. | LILYGO®TTGO T-Relay ESP32 Chip DC 5 В 4 группы реле 4 Мб Flash IoT реле Поддержка WiFi Bluetooth https://a.aliexpress.com/_AfUKLa
Nick
Вот ещё
Nick
1 786,19 руб. 41%СКИДКА | Макетная плата ESP32, модуль реле Bluetooth/Wi-Fi, ИК радиочастотный контроллер 433 м, код зуммера температуры для Arduino, регулятор яркости «сделай сам» https://a.aliexpress.com/_9gSRZw
AntikillerVova 🇷🇺

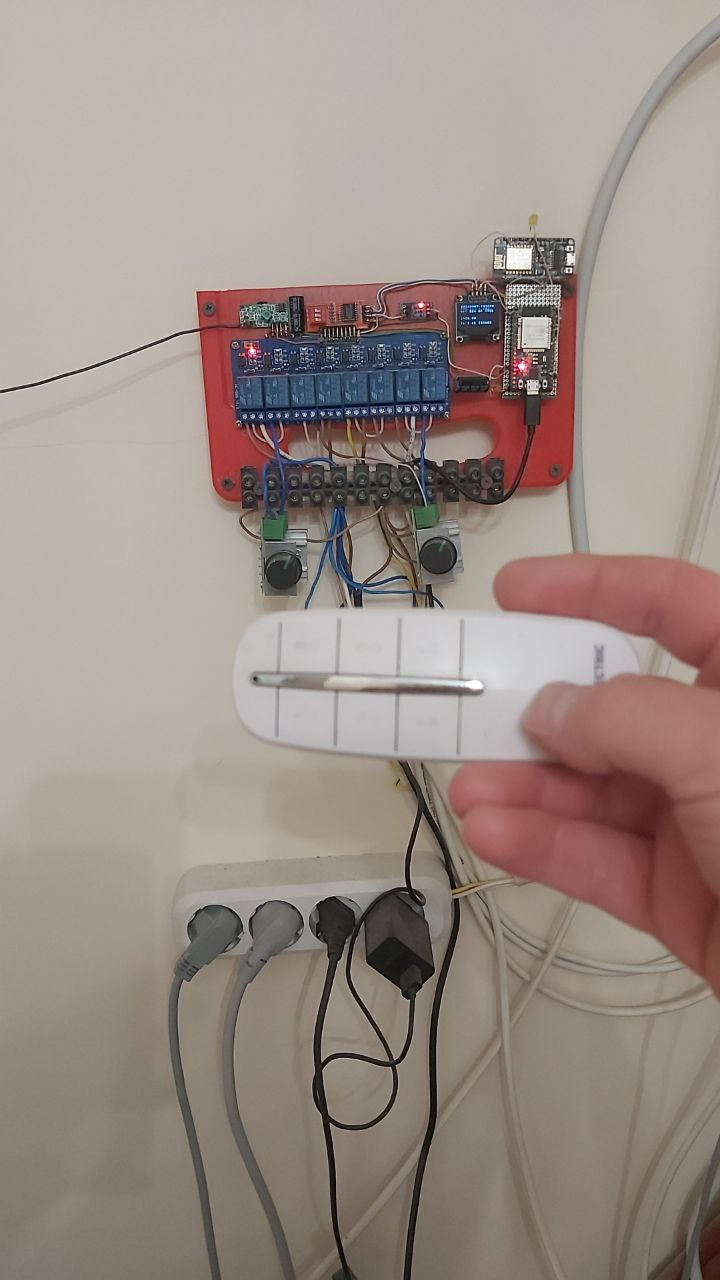

А вот такими легко )))
Вот такой модуль обошёлся мне в 230р, есп32 в 350р бп для них думаю в 150р.
sat
sat
sat
sat

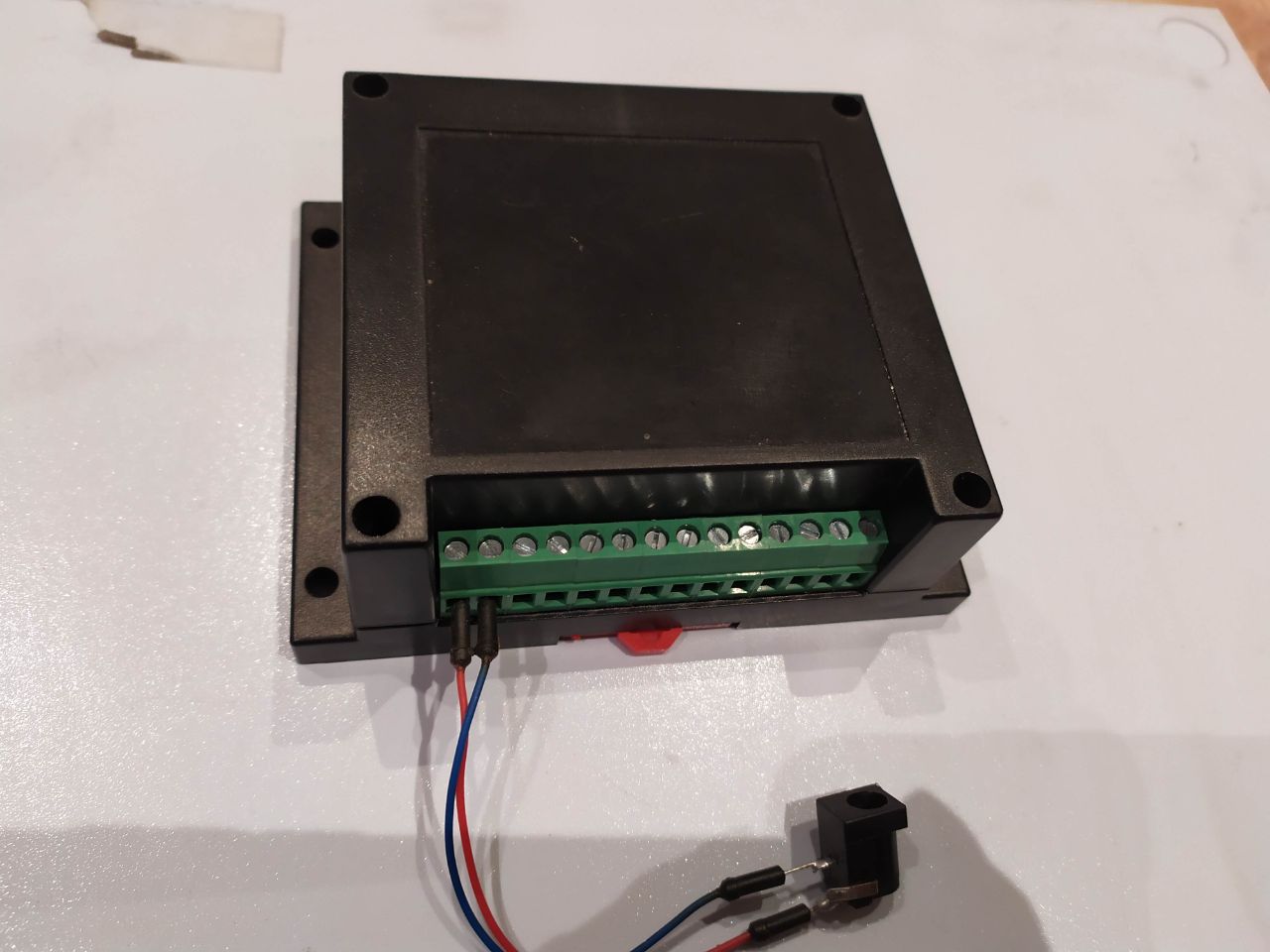

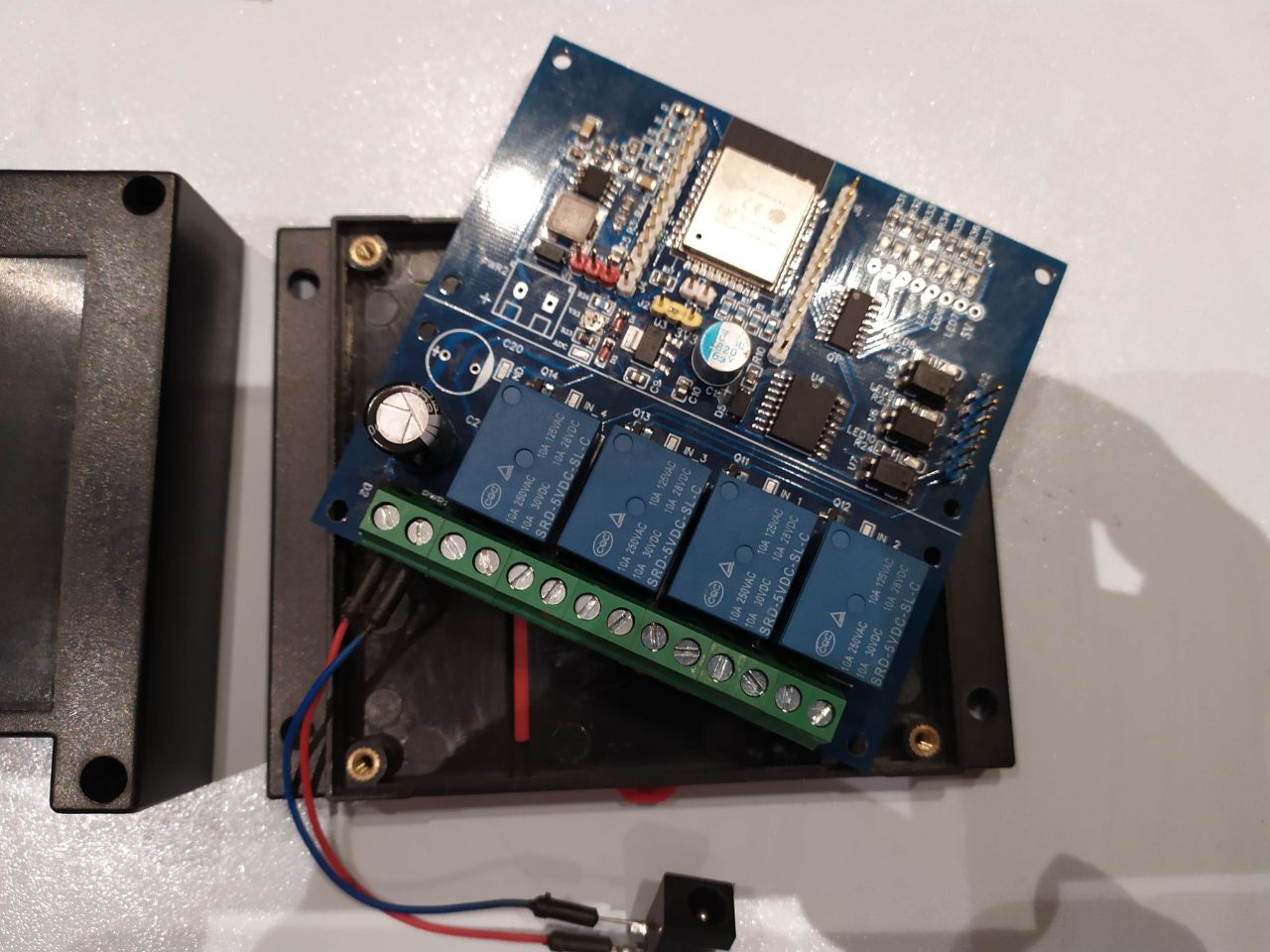

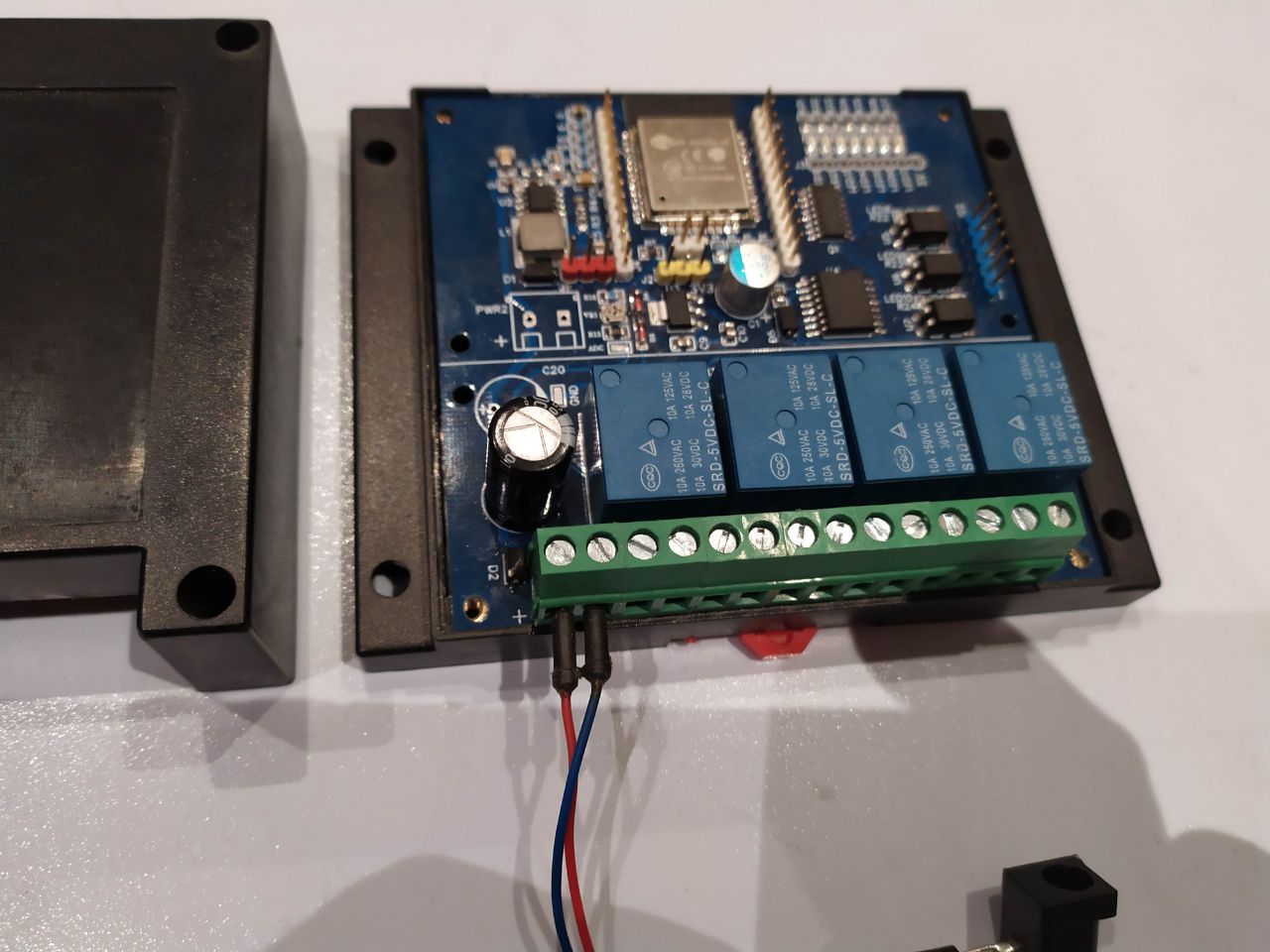

Сам делаю да ещё в корпусе на Дин рейку
Slava
а i2c может влиять? Я думал он только на работу с устройствами, у меня на шине 3 девайса весит, часы, ацп, eeprom
Проверял на разных есп, если замкнуть контакты i2c между собой или на землю, то некоторые есп зависают, а некотрые нет. Не спрашивай, как я до такого додумался - от безисходности. Esp32 висла при переключении реле 220 вольт вентиляторов. Потом повесил рядом esp8266, чтобы он считала пульс esp32, при отсутсвии пульса ресет её. И есп32 перестала виснуть, думаю проблема в слабом высоком уровне на контакте EN.
Slava
sat
Кастылиэто все так все работает если схема правильная
Slava
я тоже думал сторожевой повесить 555 на минуту завести)
Минуту мало, ота обновление и запуск минуты 4 происходит.
sat
Там же на Али корпуса разные
Slava
я пока до OTA не дорос😁🙊
Да это первое, что нужно освоить! 😁
sat
На en вешаем резистор на плюс и кондёр на землю
Dmitry
Да это первое, что нужно освоить! 😁
Да у меня приборы, стандартный ота не нужен, на столе и кабелем норм и порт послушать. А вот когда на объект уже ставишь, там вроде можно через Telegram обновлять
