о спасибо сейчас протестирую, о результатах расскажу

Спасибо, есп перестала вистнут и творить дичь. Осталось разобраться с пинами Reset и CS - в скетче который я нашел от либы используется переменная SS - это типичная константа в ESP8266? const uint8_t PIN_RST = 9; const uint8_t PIN_SS = SS; // spi select pin

Спасибо, есп перестала вистнут и творить дичь. Осталось разобраться с пинами Reset и CS - в скетче который я нашел от либы используется переменная SS - это типичная константа в ESP8266? const uint8_t PIN_RST = 9; const uint8_t PIN_SS = SS; // spi select pin

Это где-то в недрах SDK такой же дефайн как и D1, GPIO15 и т.д.. Можете написать настоящий пин, к которому вы подключились (D8)

Это где-то в недрах SDK такой же дефайн как и D1, GPIO15 и т.д.. Можете написать настоящий пин, к которому вы подключились (D8)

все понял.. а в качестве PIN_RST пин как его поставить на pinout в инете я что-то не смог понять какой пин использовать

С RST тоже самое. Только пишите именно D9, потому что без буквы это будет считаться за GPIO9, а они не совпадают

Огромное спасибо за труд у меня все заработало

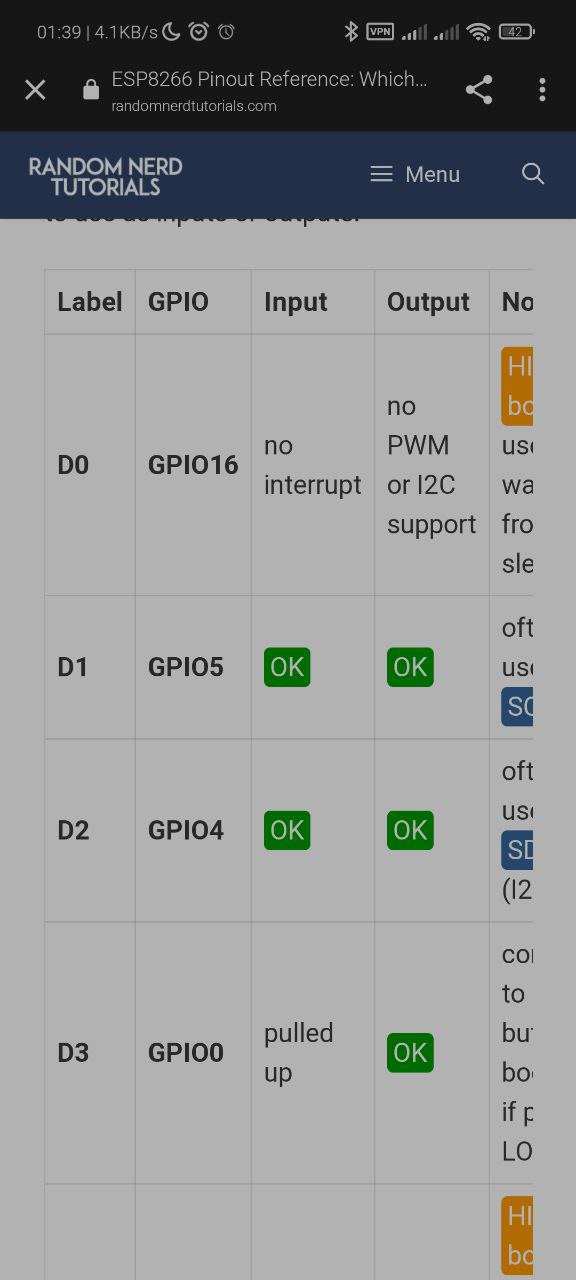

https://randomnerdtutorials.com/esp8266-pinout-reference-gpios/ Там внизу таблица - посмотрите в нее на допустимые уровни

Какой пин выбрать смотрите по этой табличке. К примеру D1 или D2

В в правом столбце пишутся ограничения какие есть для этого пина. D1 и D2 без ограничений

ОО расписанные, кинь ссылочку)

Аа это есп 8266

Или мне показалось, или телефон научился делать скриншот с той яркостью, которая сейчас стоит на телефоне?

ОО расписанные, кинь ссылочку)

Вот для 32 https://randomnerdtutorials.com/esp32-pinout-reference-gpios/ #esp32 #pinout #gpio #pins

Или мне показалось, или телефон научился делать скриншот с той яркостью, которая сейчас стоит на телефоне?

Скорее всего это затемнение (похоже программное), оно автоматически к ночи включается. Телефон новый, еще до конца не разобрался)

Или мне показалось, или телефон научился делать скриншот с той яркостью, которая сейчас стоит на телефоне?

Это штучное затемнение, типа как "ночной свет" который все желтым делает (и да скрины тогда тоже желтые) просто здесь именно затемнение, я когда-то когда по ночам катался на велосипеде (без фары/фонарика) то часто использовал чтобы телефон не слепил (едешь и залипаешь в телефоне, глаза привыкают к темноте и телефон не слепит, кайф)

Вот для 32 https://randomnerdtutorials.com/esp32-pinout-reference-gpios/ #esp32 #pinout #gpio #pins

Если не сложно проставьте теги #esp32 #pinout #gpio

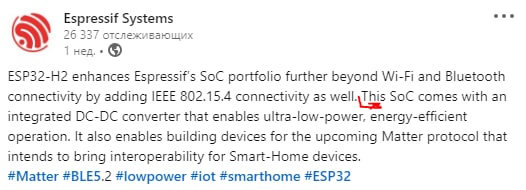

Новая подробность о новом чипе - на нем есть DC-DC Но никаких подробностей, увы :(

Новая подробность о новом чипе - на нем есть DC-DC Но никаких подробностей, увы :(

Зачем он там интересно. Лишняя температурная нагрузка.

Зачем он там интересно. Лишняя температурная нагрузка.

Есть такой МК attiny43, так у него нижний порог питания 0,7 V, то же со встроенным DC/DC, выручает когда нужно питание от 1 батарейки. Возможно тут так же предполагается.

Зачем он там интересно. Лишняя температурная нагрузка.

В nrf51 тоже есть встроенный dc-dc, для него нужна минимальная обвязка. Расширяет диапазон входных напряжений и помогает выжать из батарейки последние соки

В nrf51 тоже есть встроенный dc-dc, для него нужна минимальная обвязка. Расширяет диапазон входных напряжений и помогает выжать из батарейки последние соки

Я не говорю что это плохо это отлично. Просто это доп нагрев чипа хотя и не сильно значительный.

Вот для 32 https://randomnerdtutorials.com/esp32-pinout-reference-gpios/ #esp32 #pinout #gpio #pins

Спастбо×

)

Спастбо×

Пожалуйста. Но обычно это один из первых результатов в Гугле по запросу "esp32 pins"

Я не говорю что это плохо это отлично. Просто это доп нагрев чипа хотя и не сильно значительный.

фиг его знает, но attiny что с включенным, что с выключенным DC/DC был одинаковой температуры. Нагрузка на выходы в основном влияет на температуру чипа. А у esp работа передатчика модема основной вклад вносит.

Я не говорю что это плохо это отлично. Просто это доп нагрев чипа хотя и не сильно значительный.

Вам мало температурного диапазона. Если греется в допусках, пусть греется, вам то что?

всем привет, подскажите плиз пример считывания регистра 74HC595 на esp32. На ардуино леонардо все работает,а на есп32 идут 0 с выхода и 1 с инверсного выхода

за основу взял этот пример

https://esp8266.ru/forum/threads/hspi-vspi-gpio12.4399/

https://esp8266.ru/forum/threads/hspi-vspi-gpio12.4399/

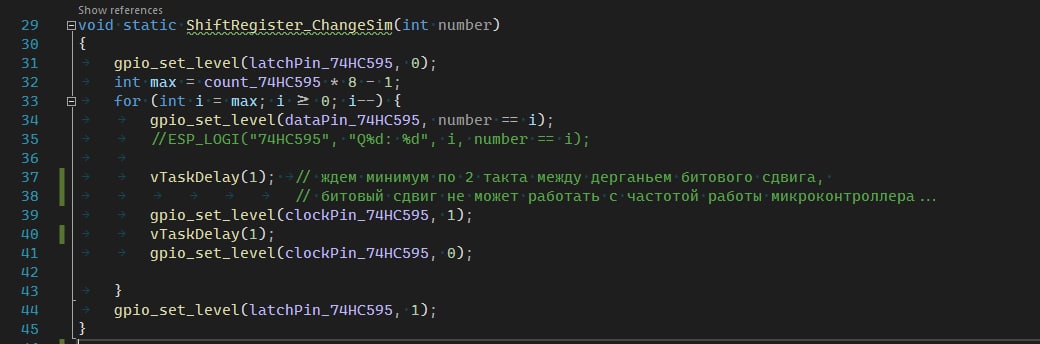

Я для себя сделал небольшую либку, основная суть в том что нужно делать задержку между "щелчками" потому что у есп слишком высокая частота работы и сдвиг регистр не успевает срабатывать...

Я для себя сделал небольшую либку, основная суть в том что нужно делать задержку между "щелчками" потому что у есп слишком высокая частота работы и сдвиг регистр не успевает срабатывать...

Я тоже об этом подумал, регистр работает до 100мгц, есп 280

Задержку через vtaskdelay?

частота SPI не зависит от частоты шины

частота SPI не зависит от частоты шины

Имеется в виду смена уровня на защелке

Имеется в виду смена уровня на защелке

в смысле? длительность фронта или спада?

Ну да

Тоесть он не успевает считать значения с входов

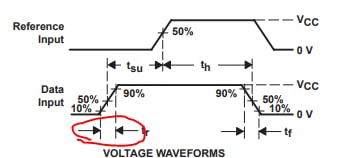

это вряд-ли. Чем круче фронт или спад тем лучше. Нормируется как раз максимальная длительность.

Я для себя сделал небольшую либку, основная суть в том что нужно делать задержку между "щелчками" потому что у есп слишком высокая частота работы и сдвиг регистр не успевает срабатывать...

А могли бы поделиться?

Ещё не понятно может не туда clk подключаю

это вряд-ли. Чем круче фронт или спад тем лучше. Нормируется как раз максимальная длительность.

Я гуглил частоту работы битового сдвига (потому что была аналогичная проблема, на выходах микросхемы битового сдвига был мусор) и узнал что если микросхема прям збс качества то может работать на частоте до 100мгц а если говнокитай то может быть и до 20мгц, добавил перед переключением защёлки vTaskDelay и все стало работать отлично

Я гуглил частоту работы битового сдвига (потому что была аналогичная проблема, на выходах микросхемы битового сдвига был мусор) и узнал что если микросхема прям збс качества то может работать на частоте до 100мгц а если говнокитай то может быть и до 20мгц, добавил перед переключением защёлки vTaskDelay и все стало работать отлично

* не защёлки а clk

Я гуглил частоту работы битового сдвига (потому что была аналогичная проблема, на выходах микросхемы битового сдвига был мусор) и узнал что если микросхема прям збс качества то может работать на частоте до 100мгц а если говнокитай то может быть и до 20мгц, добавил перед переключением защёлки vTaskDelay и все стало работать отлично

наверно не про длительность фронта или спада, а про длительность самого импульса.

Может можно и что-то попроще (попроизводительнее) но я сделал так и все (мне высокая скорость переключения здесь не критична) и да одновременно включается всего один вывод (в функцию прителает номер вывода который нужно включить)

А надо объязательно битбангом? Все блоки SPI заняты?

Может можно и что-то попроще (попроизводительнее) но я сделал так и все (мне высокая скорость переключения здесь не критична) и да одновременно включается всего один вывод (в функцию прителает номер вывода который нужно включить)

Битовый сдвиг и не будет работать с частотой процессора. Шина на gpio намного медленнее процессора. Но даже так, в функции vTaskDelay, вы ждёте не такты процессора или шины, а тики операционной системы, которые по дефолту 10мс (при чем это минимум, если другая таска не перехватит управление)

Код то правильный, а комментарии вводят в заблуждение)

а есть может какой то пример на ардуино?

как правильно сделать

В Ардуино есть готовая функция shiftOut или как-то так. По сути вам ее и достаточно

Код то правильный, а комментарии вводят в заблуждение)

Ну, я пришел с более высокоуровневого программирования, там все проще😂 написал как сам понял.... Ну значит перепишу комментарий

В Ардуино есть готовая функция shiftOut или как-то так. По сути вам ее и достаточно

тип этой да shiftIn(DATA, CLOCK, MSBFIRST);

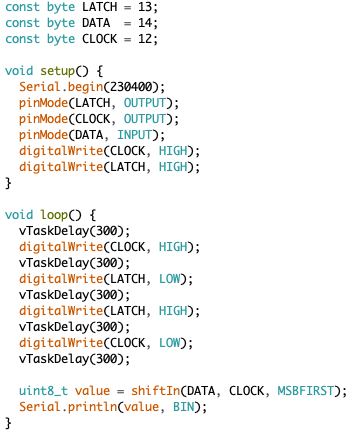

такая вот штука получилась, но не работает

данные идут, 0 с QH и 1 с инверсного выхода регистра

Функция shiftIn возвращает байт, в котором каждый бит соответствует одному выводу вашего сдвигового регистра

Вы должны читать это в переменную типа byte, или uint8_t, а вы читаете это в массив bool-ов

Потом можете полученное значение вывести в последовательный порт: Serial.println(value, BIN); Так будет видно каждый бит

И циклы for вам не нужны если у вас не каскад сдвиговых регистров. Все вызывается только 1 раз

поправил, читает нули, иногда проскакивает 100

что странно

может потому что ножки на регистре висят в воздухе

кроме одной

Клок вам не нужно трогать, функция его сама внутри себя дёргает. Только настроили на output и все

Погодите, у вас 74HC595, так? Это сдвиговый регистр на вывод, не на ввод. Вы с помощью него ничего не считаете

74HC165

я конечно не ардуинщик, но должно быть че-то простое. Типа SPI.begin; uint8_t my = SPI.transfer;

Народ, можно ли сделать управление звуком катушки тесла drsstc по блютус при помощи esp32?

Блютуз прирвватель

vTaskDelay? А там запущен freertos в "arduino"?

Народ, можно ли сделать управление звуком катушки тесла drsstc по блютус при помощи esp32?

можно

Есть много пользователей у каждого свое устройство на esp32(прошивка на esp-idf). Нужно чтобы каждый esp32 передавал свои данные на центральный сервер(будет развернут самостоятельно) и каждый пользователь мог смотреть данные только своего устройства. Вопрос: Какой стек технологий для реализации такого взаимодействия посоветуете?

Mqtt

Mqtt

Ну это для обмена данными, а для визуализации и разграничения доступа?

Ну это для обмена данными, а для визуализации и разграничения доступа?

Что значит разграничение доступа, прием просмотр сообщений и рассылка конфига например?

Виртуализация тут надо от железа сервера

Что значит разграничение доступа, прием просмотр сообщений и рассылка конфига например?

Устройство наприсылало данных, пользователь хочет посмотреть графики их изменения и т.д.
