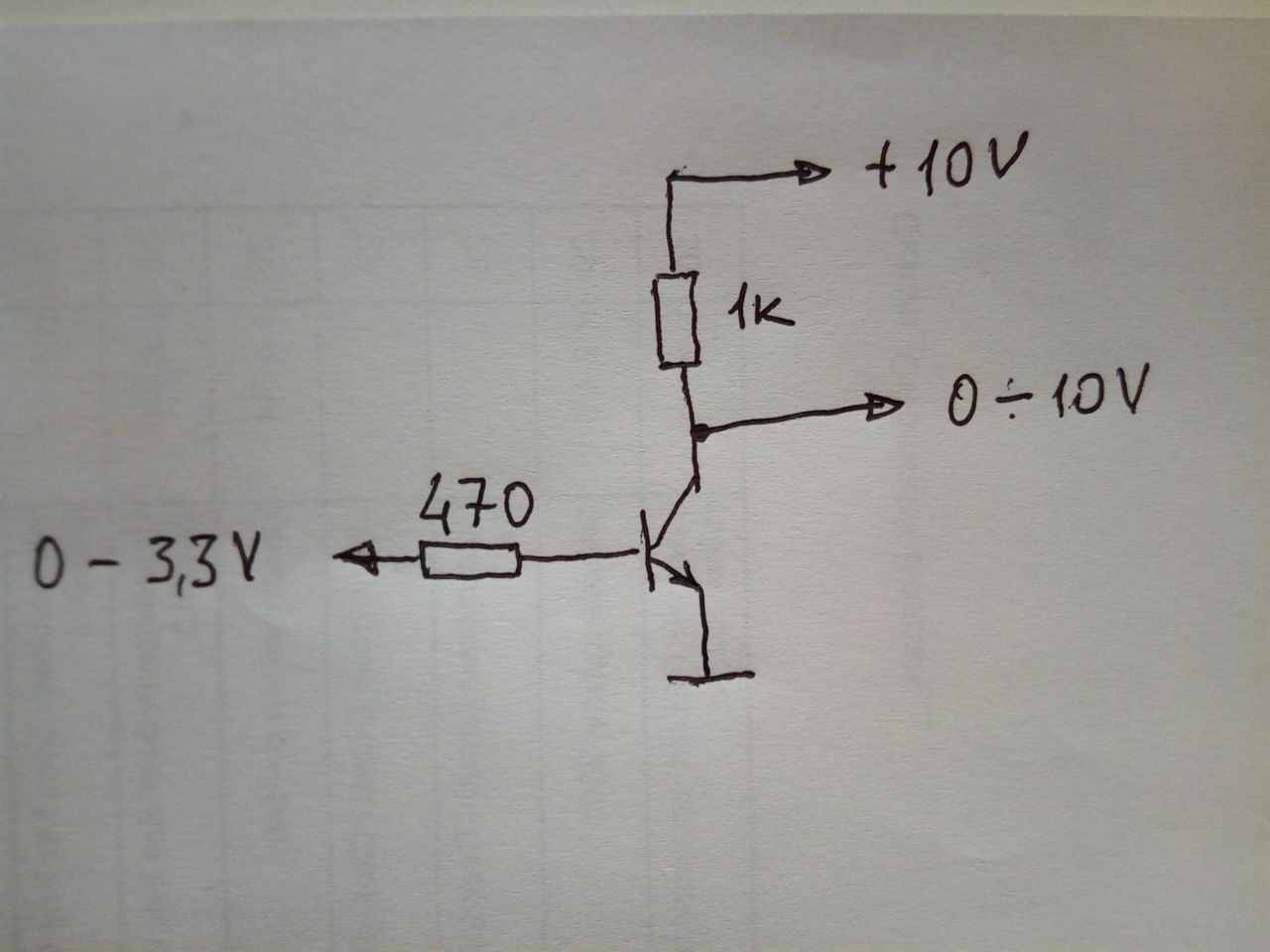

схема инверсная, уровню 3,3В на входе соответствует 0В на выходе

Но линейной не будет

ок. на всякий случай https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection

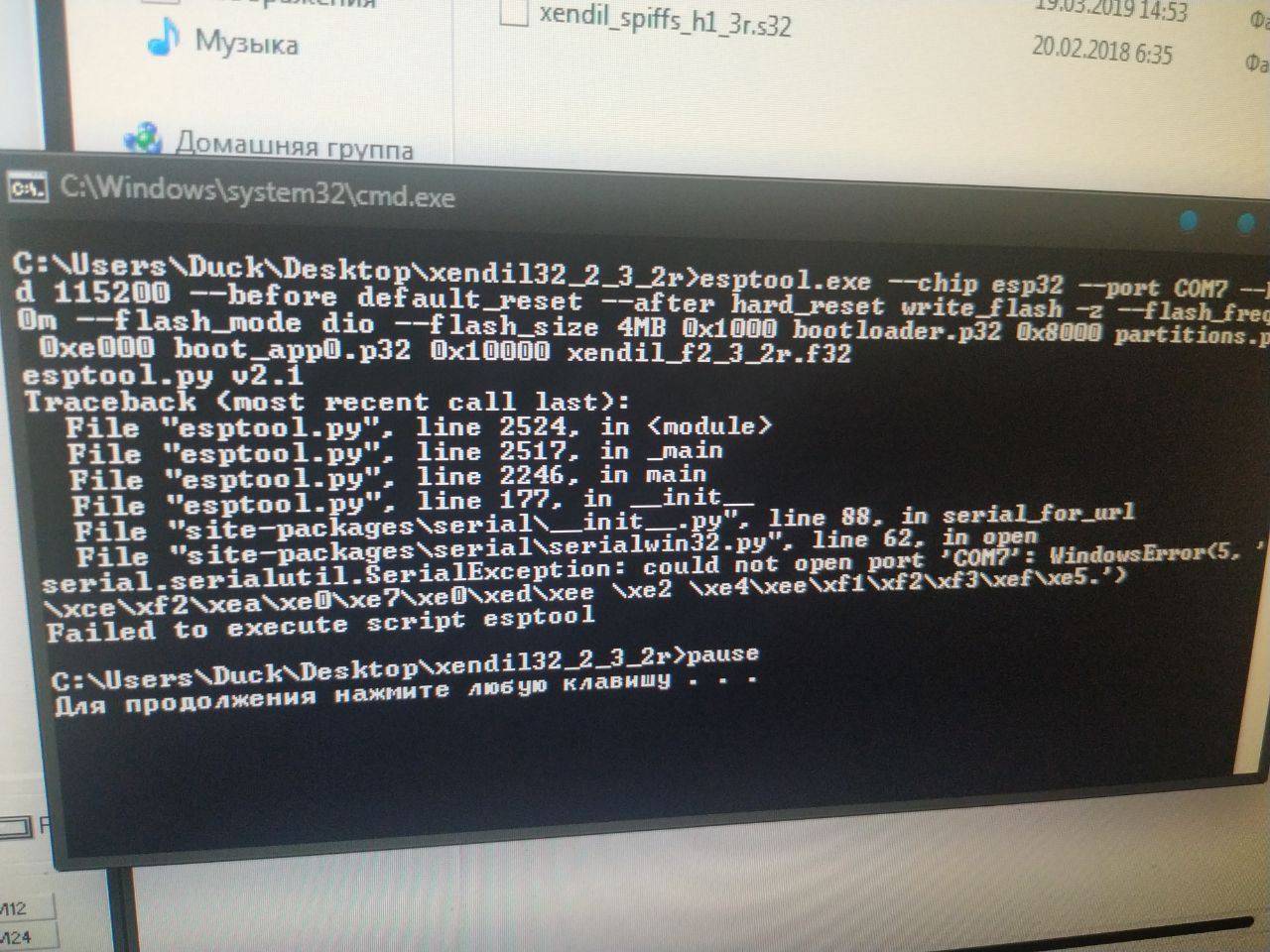

ну дык COM7 занят какой-то другой программой или его вообще нет

Ну да занят терминалом) как тогда узнать что происходит на порту?

В общем при замыкании Бута, в терминале чисто, после ресета также циклично перегружается

ок, давайте попробуем прочитать id flash python F:/esp8266/esp8266_rtos_sdk/components/esptool_py/esptool/esptool.py --chip esp32 --port "COM4" --baud 2000000 --before "default_reset" flash_id

Китаец деньги вернул, но разобраться конечно интересно) ещё раз напомню что я профан, так что подскажите куда пихать данную строку?)

Китаец деньги вернул, но разобраться конечно интересно) ещё раз напомню что я профан, так что подскажите куда пихать данную строку?)

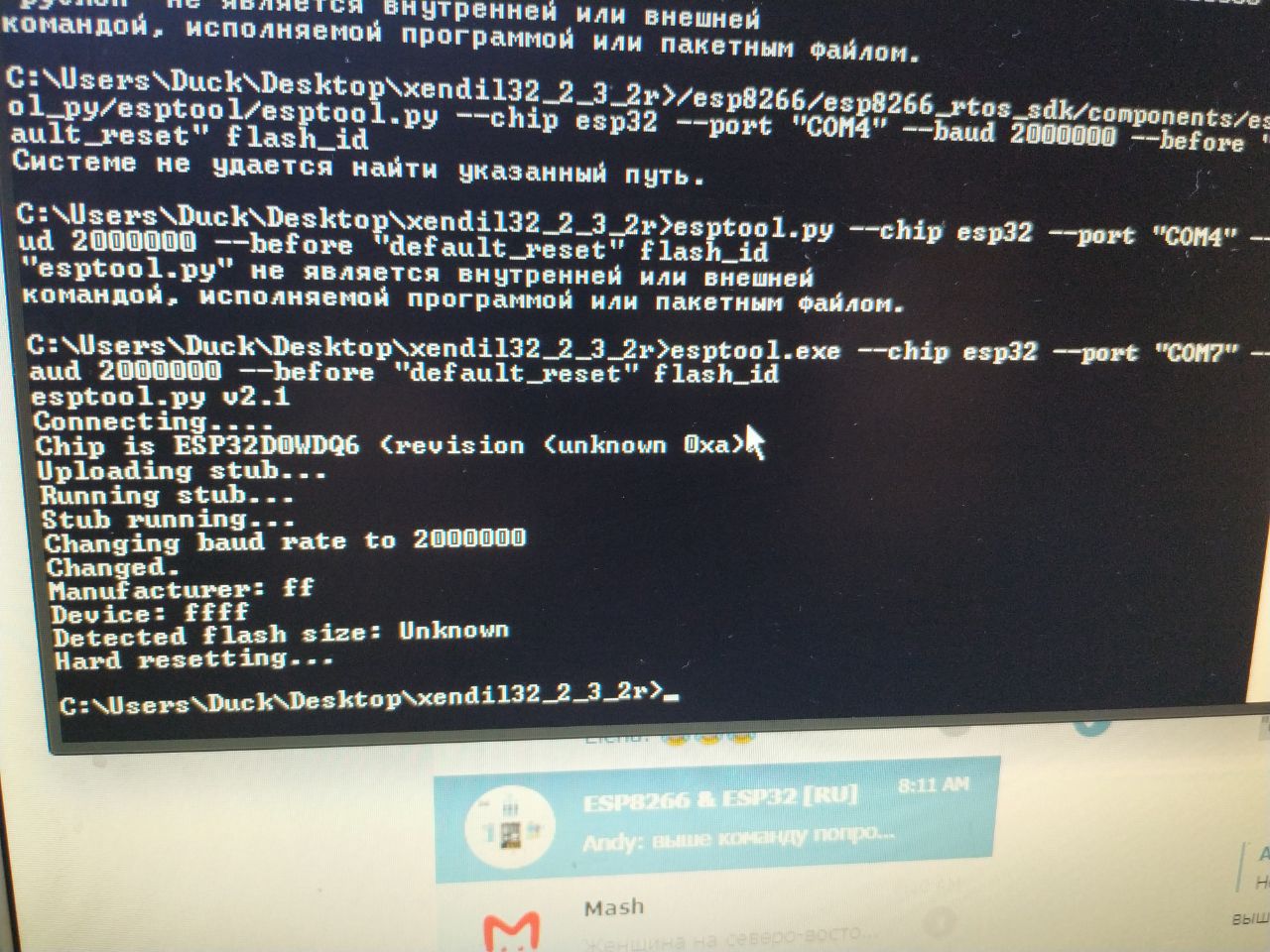

че как? получилось прочитать flash id?

Что то я не то делаю

хмм. я чето не обратил внимания. а питона на машине нет?

Нужно поставить я так понимаю?

Неа

выше команду попробуй запустить

не та картинка :)

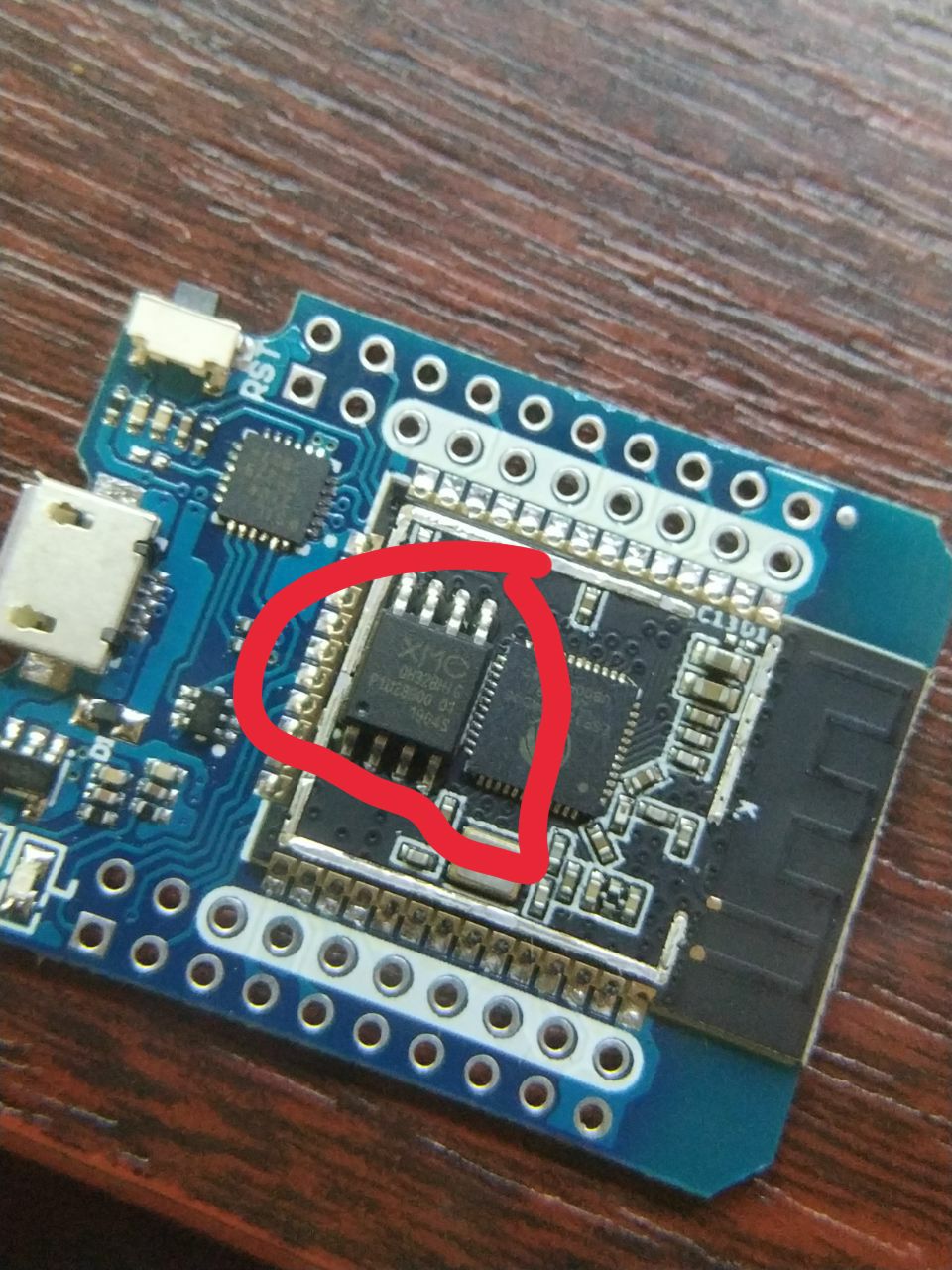

если есть желание, то можно снять экран и посмотреть на чип памяти. если паябельный то можно попытатся другой поставить

если есть желание, то можно снять экран и посмотреть на чип памяти. если паябельный то можно попытатся другой поставить

Он вместе с прошивкой в начале прошивал бутлоадер и запорол флешку похоже

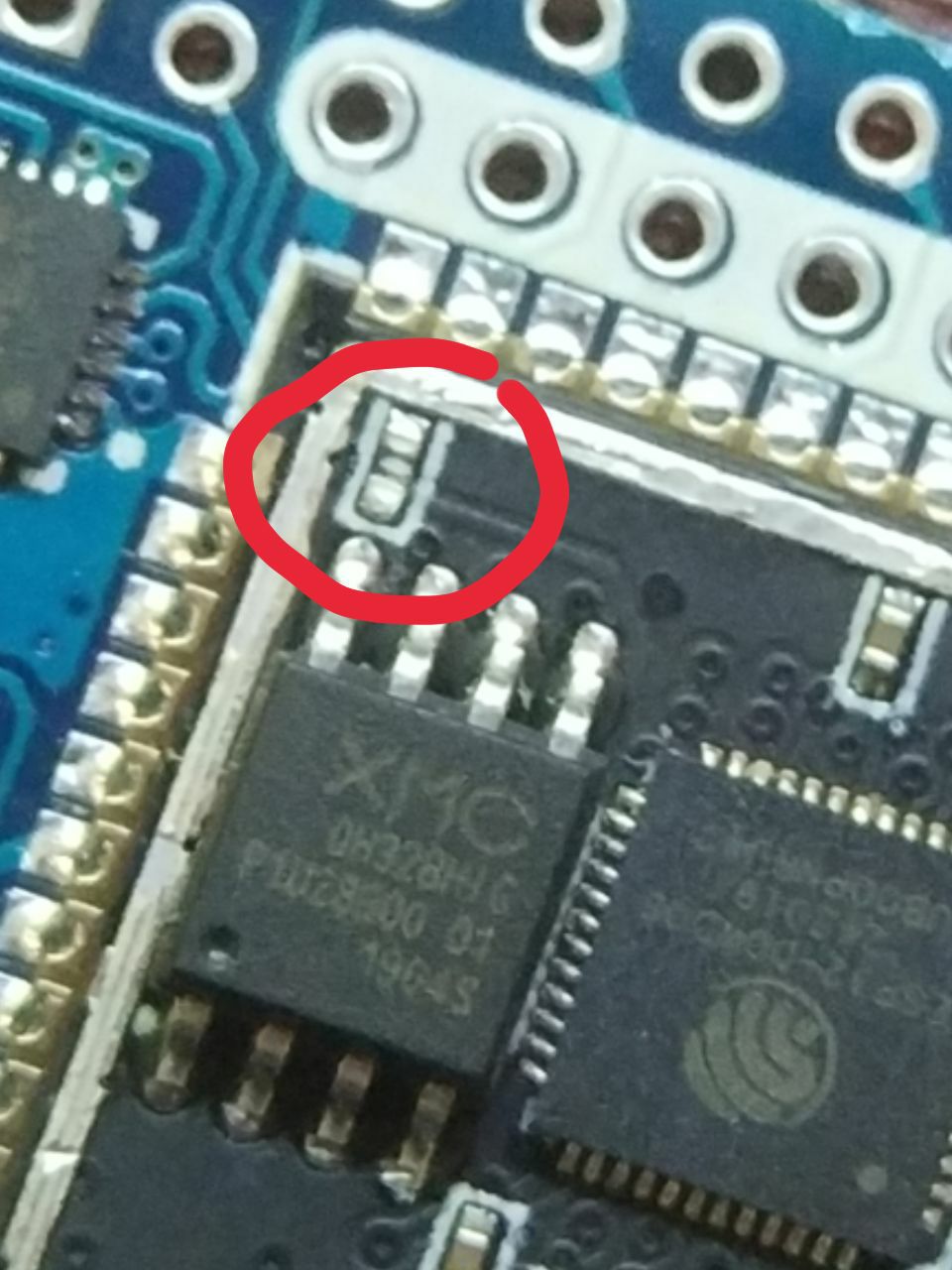

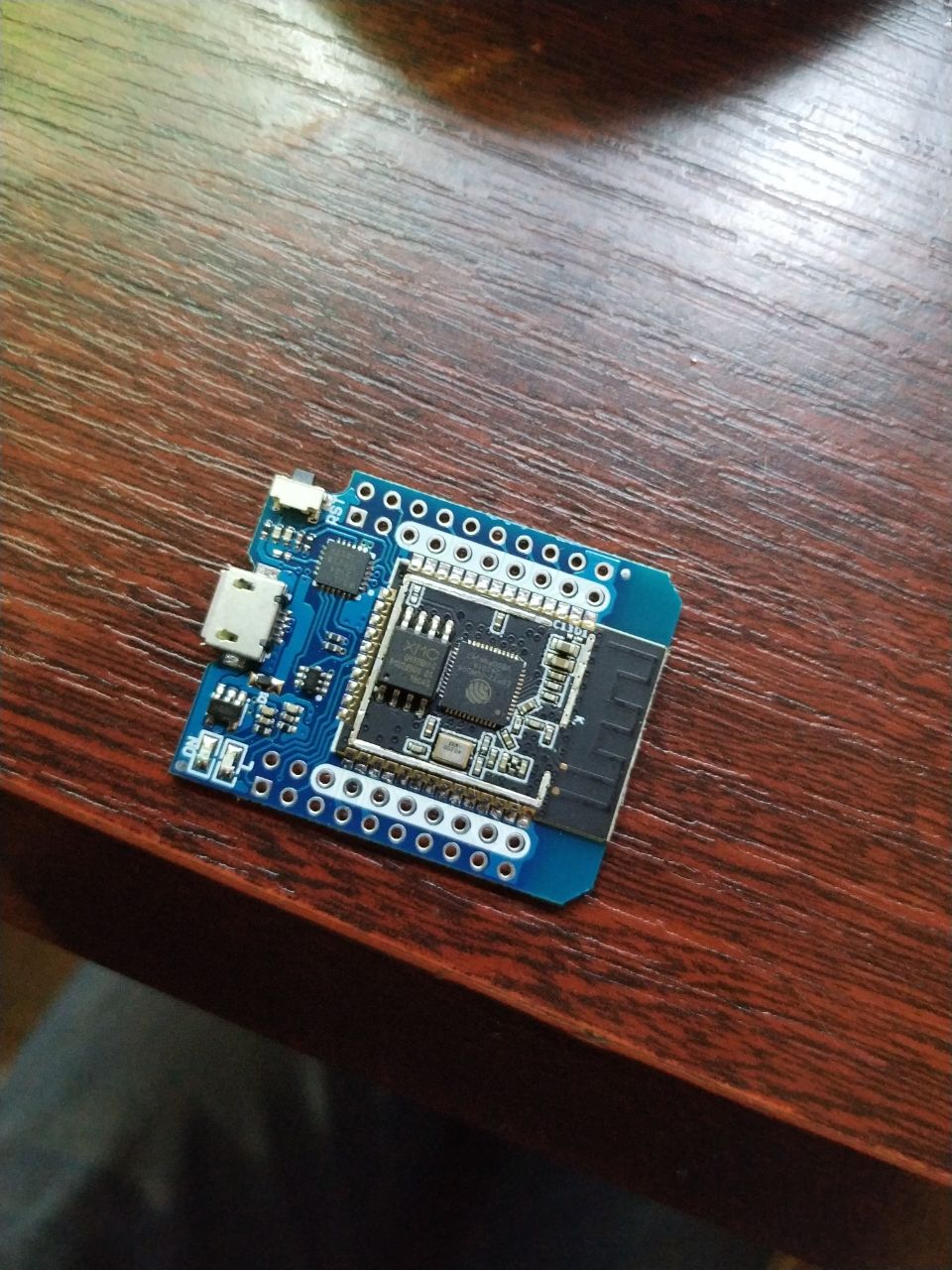

Правда при вскрытии микро резюк оторвал

Ну опыт ковыряния удался )))) и смд оторвали и бут запороли. Предлагаю не покупать новый модуль а починить этот это будет очень полезный опыт.

Как так Бут запорол?) Вот на есп8266 все так же делал, работает) крышку надо было феном нагреть и по человечески снять, а не подклвыривать маникюрными ножницами что попались под руку😂 перепаять флешь впринципе смогу, а вот микро резюк наверно нет. И где такой чип памяти купить?

Он вместе с прошивкой в начале прошивал бутлоадер и запорол флешку похоже

какой бут на есп? не один раз уже ставил новые пустые флешки и шил без проблем.

Вы хотите сказать на еспшках и на ардуино нет бутлоадеров?

зашит в rom

куда зашит?

Сергей в любом устройстве есть бут начинается с адресации 0x0000

в еспшках он всегда перезаливается вместе с прошивкой

Сижу с балалайки может кто нибудь распаковать?

Списбо)

Списбо)

Как так Бут запорол?) Вот на есп8266 все так же делал, работает) крышку надо было феном нагреть и по человечески снять, а не подклвыривать маникюрными ножницами что попались под руку😂 перепаять флешь впринципе смогу, а вот микро резюк наверно нет. И где такой чип памяти купить?

на али, как всегда :) что то типа W25Q128FV в корпусе soic 208 mil

Алексей изучите Arduino IDE и ESP32 под него. Флешка в нем заработает я так думаю. (предпологаю)

перепаять. куда он там прилеплен? прозвонить есть чем?

Он слишком мелкий, не думаю что получится перепаять у меня)

не боись. терять нечего уже:) по дорожкам попробуй проследить и мультиметром прозвонить.

Даташит надо бы найти, узнать на сколько ом он был)

для ds18b20 резистор подтяжки обязательно нужен?

обязательно, если не заработает то надо ставить еще и конденсатор

а если работает, то это чудо?

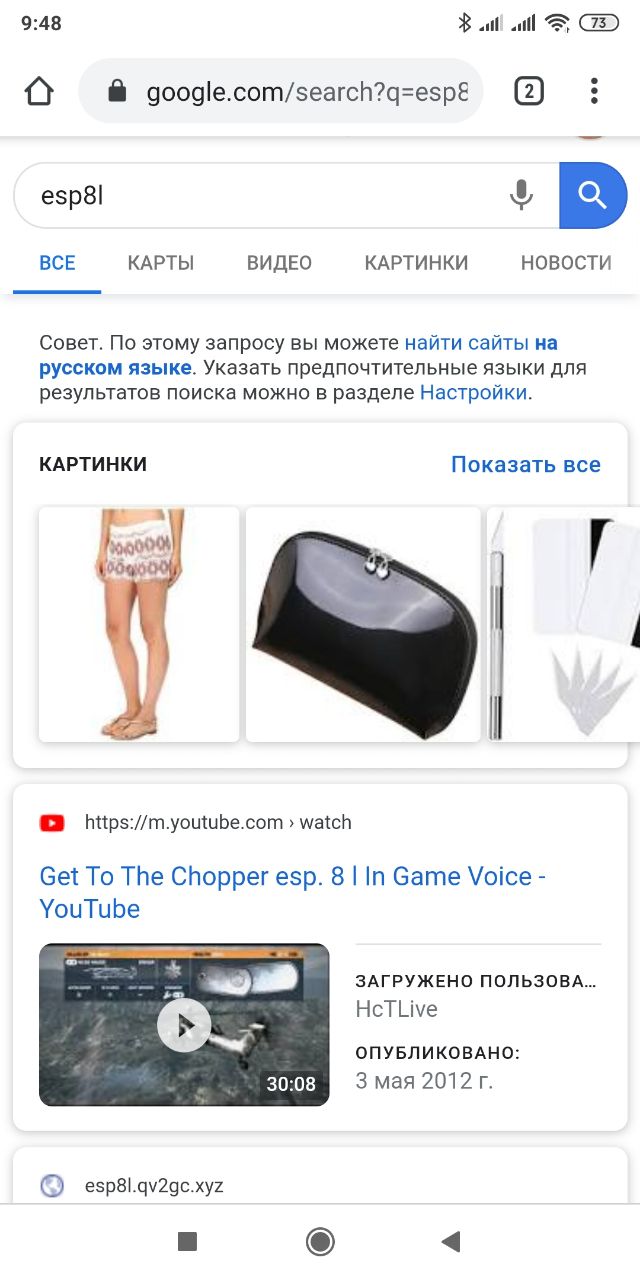

Всем привет это "не бот". Кто ни будь работал с esp8l ? Можете дать советы новичку? Что почитать, где посмотреть?
