Andy
какой прогой глянуть?
https://sites.google.com/site/terminalbpp/
Владимир Воландемортович

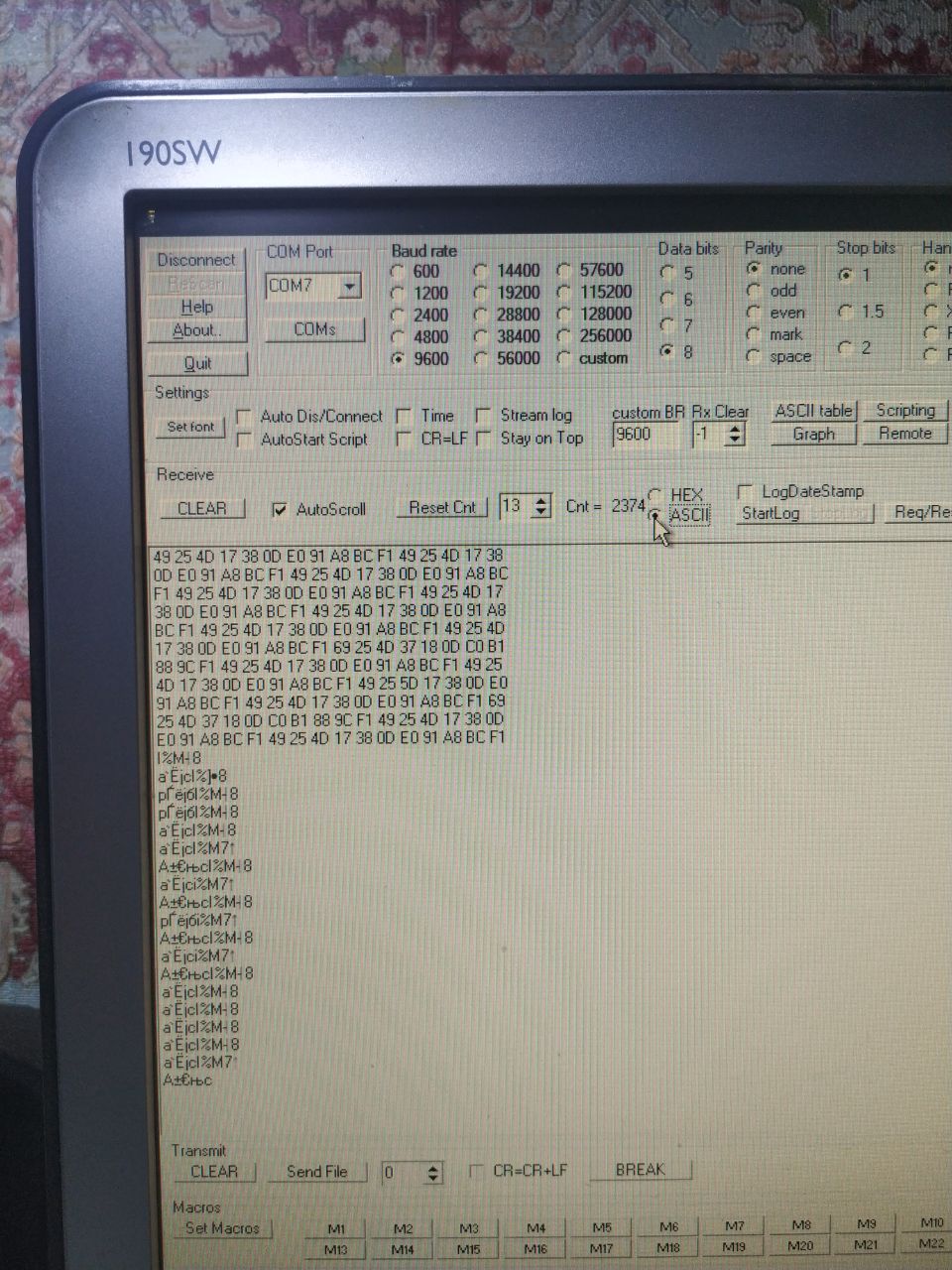

А скорости разные попробуй
Alexey
Alexey
9600
ushakov

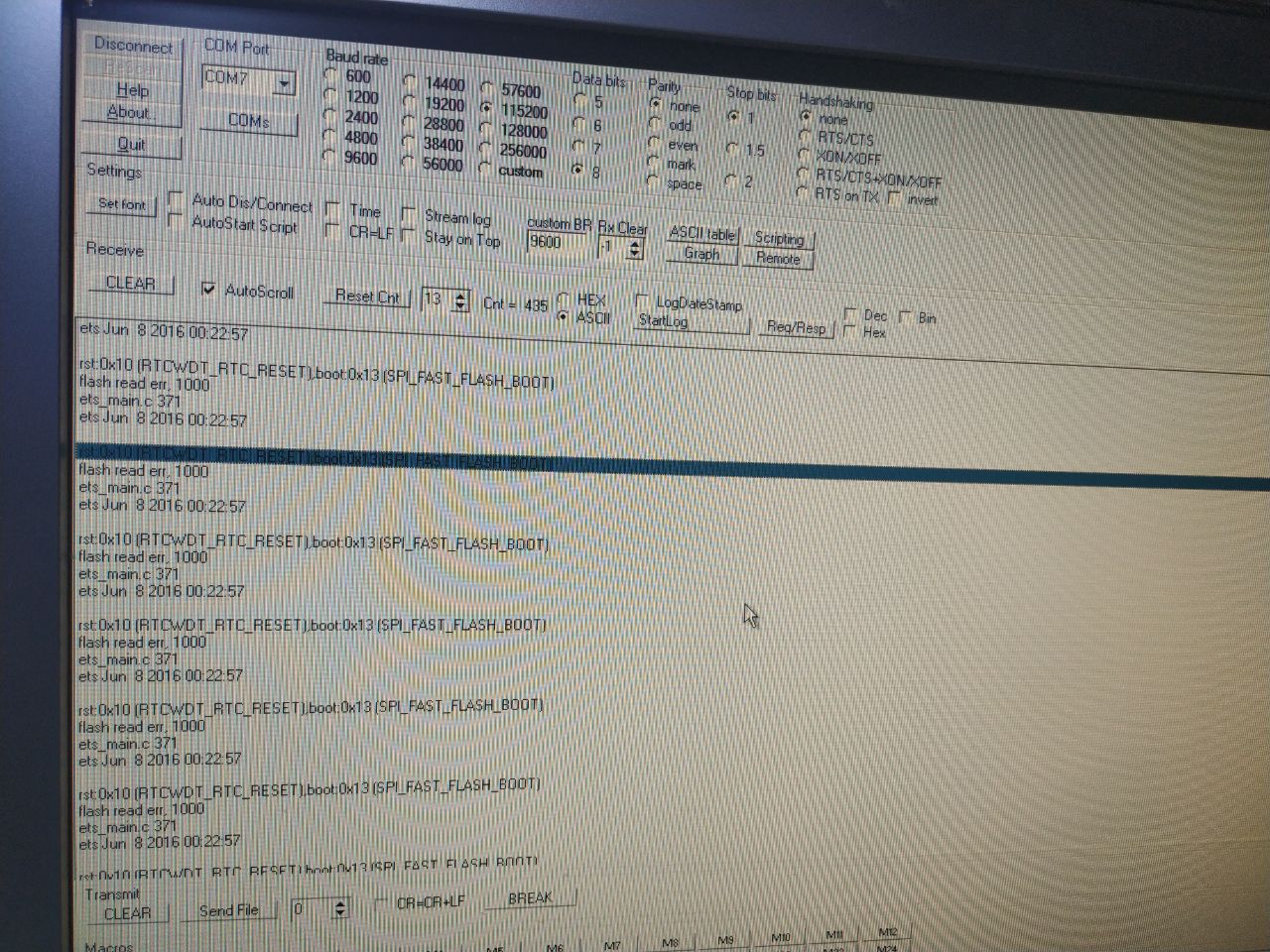

вроде там при старте пишет, что бутлоадер флэш не видит "flash read error"
ushakov
и чип в постоянной перезагрузке
Andy
https://github.com/letscontrolit/ESPEasy/issues/2202
Andy
Самое простое прошить каким-нибудь примером из idf, если уже им начали пользоватся.
ushakov
Самое простое прошить каким-нибудь примером из idf, если уже им начали пользоватся.
он не начал им пользоваться )) человек просто скачал архив, где лежит прошивальщик esptool.exe и готовые прошивки + батник для запуска прошивки. все, больше у него ничего не установлено, как я понял
ushakov
я скачал этот архив и прошил свою esp32, все влетело как по маслу с первого раза. выше кидал скрин
Alexey
Idf енто чито?)
Andy
Именно так)

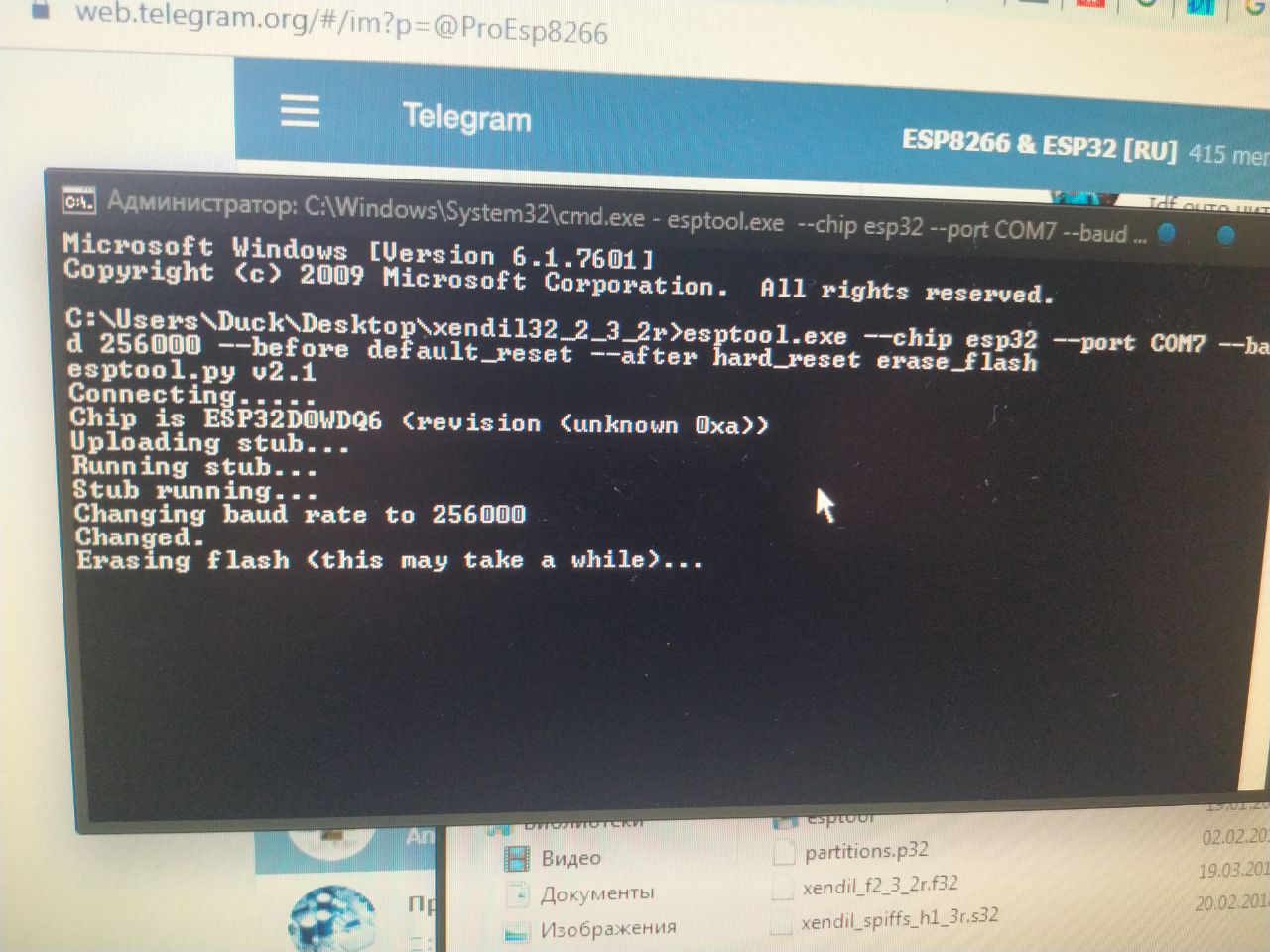

тогда попроуем стереть flash: esptool.exe --chip esp32 --port COM7 --baud 256000 --before default_reset --after hard_reset erase_flash
ushakov
Это куда мне вписать? В батник ?
можно просто в консоли набрать
Andy
Это куда мне вписать? В батник ?
cmd умеешь запускать? вот туда
Alexey
Alexey
Alexey
Andy

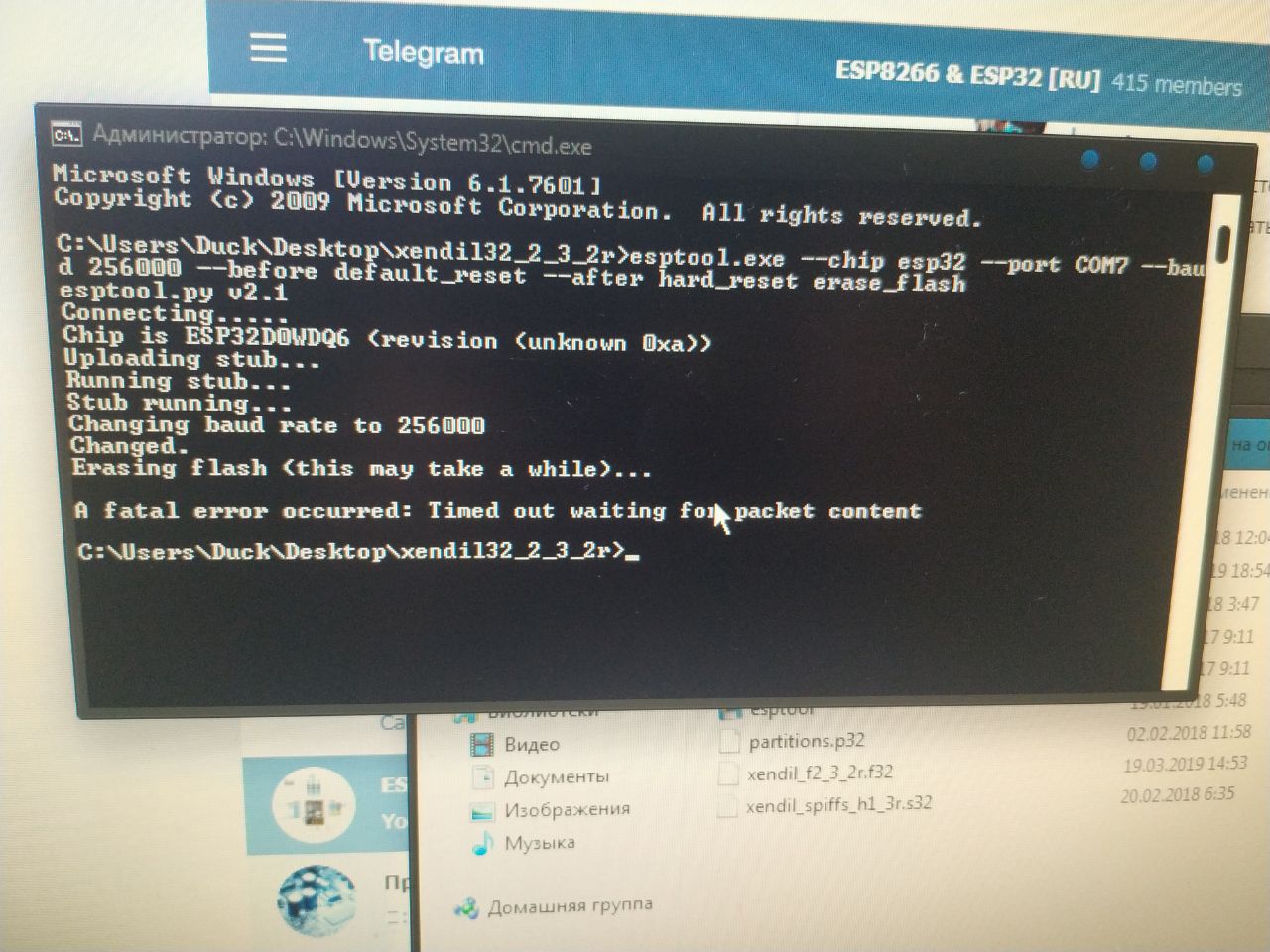

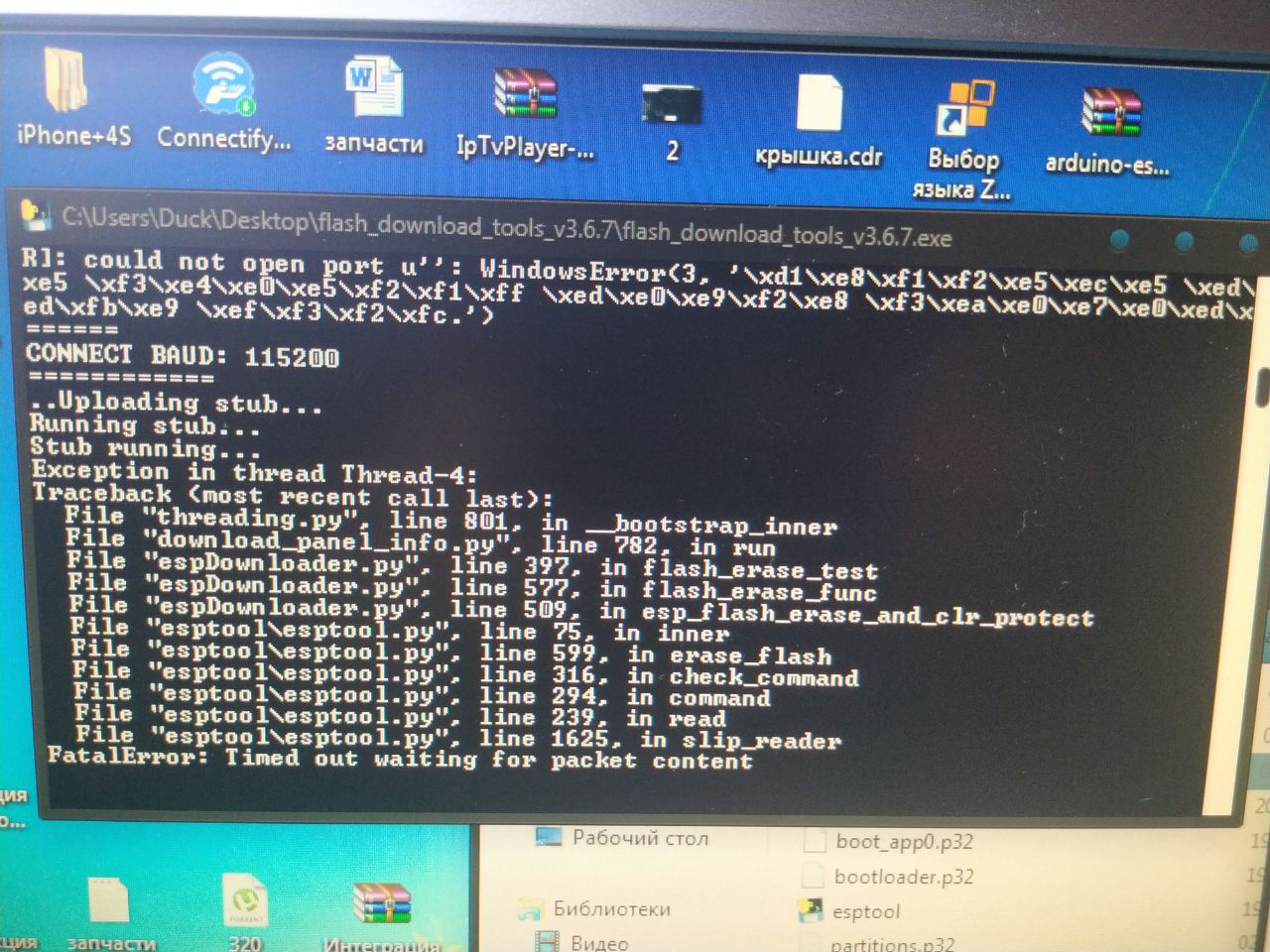

В общем как то так
грустно. че за модуль?
Alexey
Все можно идти открывать спор с китайцем?)
ushakov

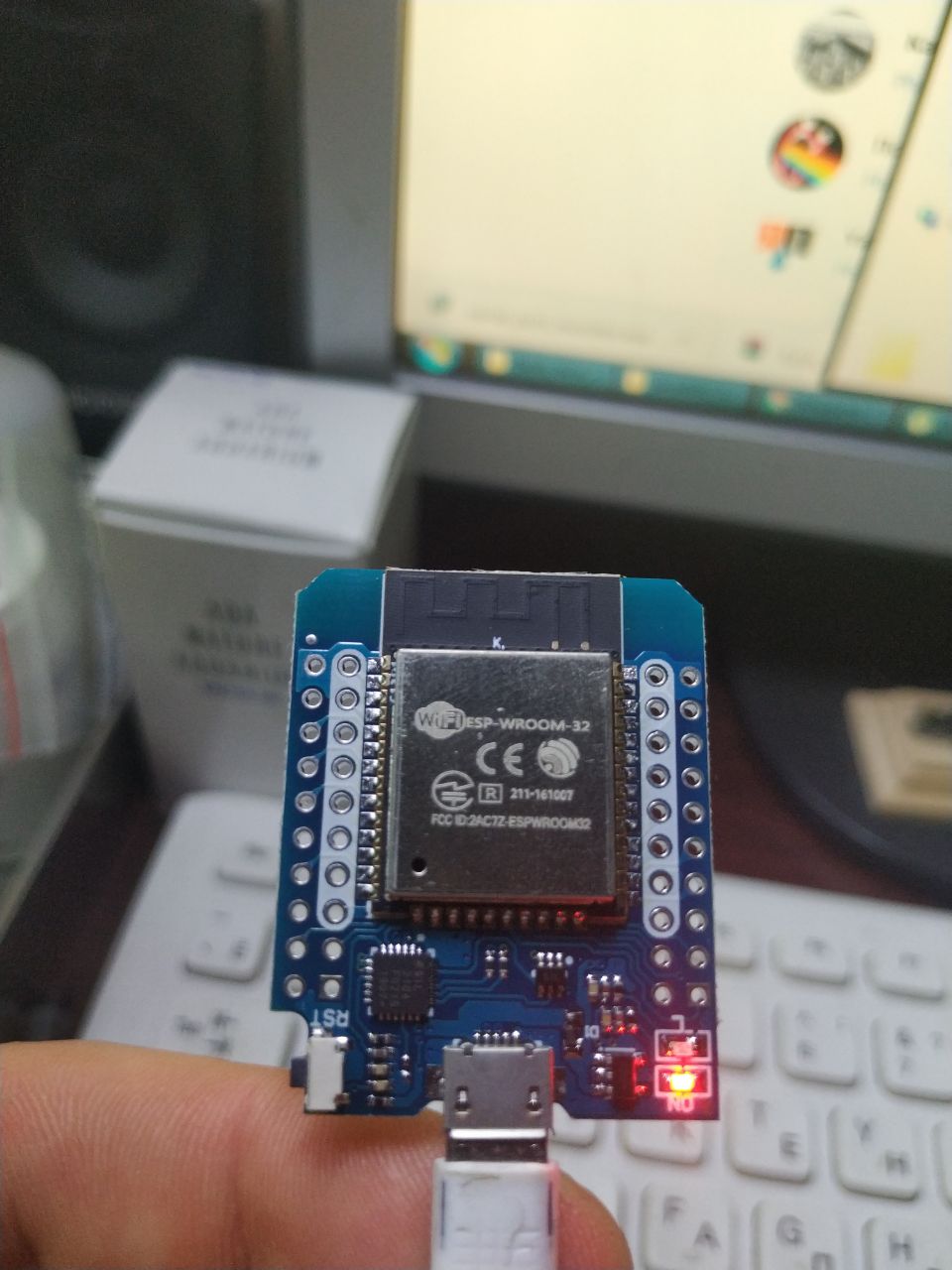

что-то типа wemos D1 mini, только с esp32 на борту
Andy
он у тебя один?
ushakov
Все можно идти открывать спор с китайцем?)
кнопку сбоку пробовал зажимать при прошивке?
Alexey
он у тебя один?
Да, но есть Вимос д1 на есп8266
Alexey
кнопку сбоку пробовал зажимать при прошивке?
Пробовал, и ещё пробовал замыкать гнд и жпио0
ushakov
вроде это reset же?
вроде да. но что там китайцы выдумали по схемотехнике конкретно на этой плате, я хз. просто предположил
Andy
Пробовал, и ещё пробовал замыкать гнд и жпио0
в это время в ком порт чего писало?
Alexey
в это время в ком порт чего писало?
Не смотрел, утром на свежую голову гляну, пол дня убил блин)
Andy
Не смотрел, утром на свежую голову гляну, пол дня убил блин)
ок. на всякий случай https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection
Sergey
Не смотрел, утром на свежую голову гляну, пол дня убил блин)

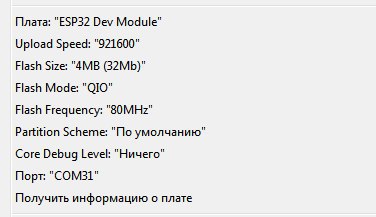

если что у меня такие модули отлично шьются через arduino ide. сбоку это ресет и нажимать его не нужно )
Sergey
Sergey
Ide открывал но почему-то не смог найти эту плату
https://github.com/espressif/arduino-esp32/blob/master/docs/arduino-ide/windows.md инструкция
Направте на путь истенный. Есть лэд драйвер с диммированием (есть на нем 2 контакта для этой функции) через резистор 100кОм или PWM 0-10в. То есть добавляем 1вольт, и система повышает мощьность на 10%. Прошу напрпвить в сторону, где можно приделать есп к драйверу, чтоб регулировать удаленно яркость светодиодов через диммер драйвера ?
Indr1x
с esp можно получить максимум 3.3v
с esp можно получить максимум 3.3v
Я в курсе. Ну так заведу ему 10в. Вопрос совсем не в этом. А в том, что к чему присобачить и что докупить ?
Indr1x
А не 1 ли?
1в это ацп. а на gpio 3.3
Алексей
В транзистор
Алексей
И им управлять ацп есп
Алексей
Но линейно не будет
куда вы завести 10в хотите? в есп?
Нет. В систему. А есп чтоб ими управляла. Или чтоб управляла готовым dc-pwm , а уже он чтоб давал эти 0-10в в лэд драйвер
Indr1x
pwm на esp делать и открывать им отранзистор который будет рулить вашим драйвером. выше Алексей написал. правда это костыль на костыле
pwm на esp делать и открывать им отранзистор который будет рулить вашим драйвером. выше Алексей написал. правда это костыль на костыле
Так. Понял. Ну не лучше ли сделать чтоб еспшка управляла pwmкой, которая и будет давать правильную напругу на драйвер ?
Indr1x
лучше, если ей можно управлять
Вот таким драйвером нужно управляь https://meanwell.kiev.ua/p116016089-hlg-600h-12b.html
Управление в этом формате. Кто то сталкивался ? https://youtu.be/eFeOSiL-IBQ
Сорян, может бред спрошу. А еспшка сможет под моим управлением выдать на каких то своих рабочих контактах сопротивление 0-100кОм ??
Роман
Вот таким драйвером нужно управляь https://meanwell.kiev.ua/p116016089-hlg-600h-12b.html
Ниодного упоминания про диммирование что-то не нашёл Дайте инструкцию на ваше устройство
Resident
Народ кто сможет подсказать
Resident

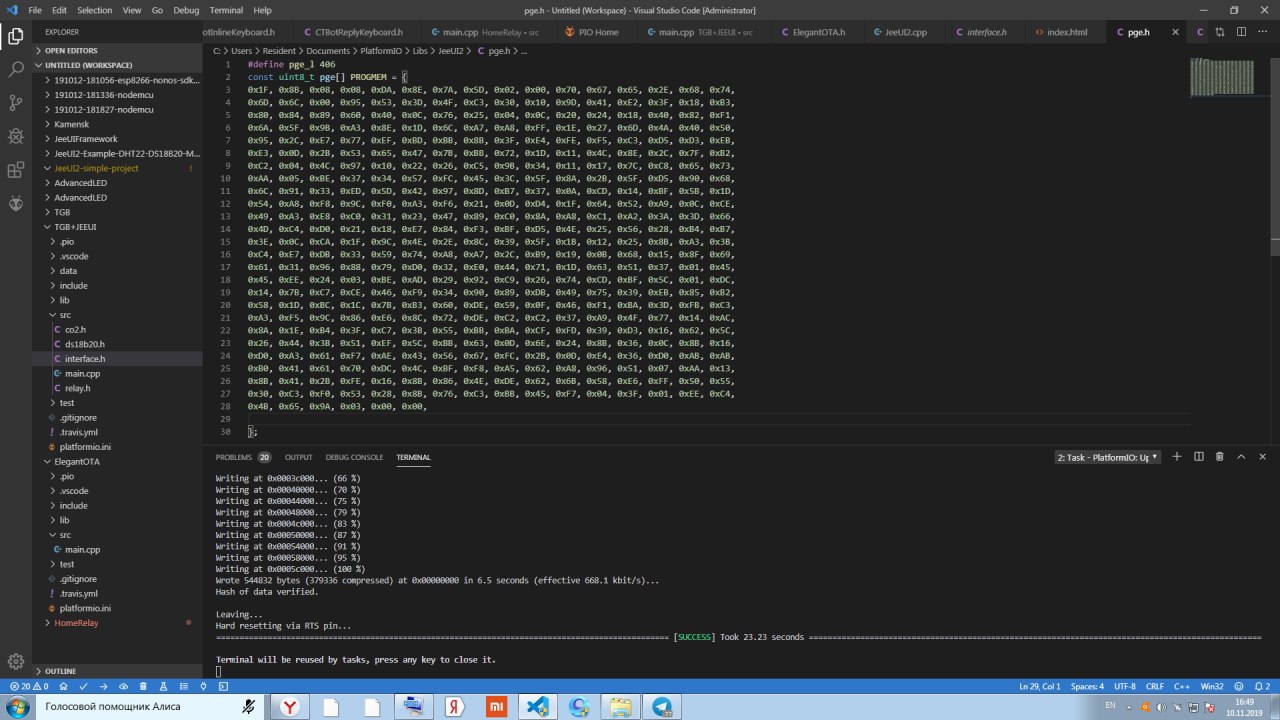

Вот человек страница в рав сжал и в файле поместил в прогмем тупо строчка с цыфрами как мне из этой строки обратно html файл получить?
Resident
Resident
как мне из этого html обратно получить то ??Ж))))
Ant
Вот таким драйвером нужно управляь https://meanwell.kiev.ua/p116016089-hlg-600h-12b.html
не удачный выбор драйвера, я бы взял регулируемый источник тока
Ниодного упоминания про диммирование что-то не нашёл Дайте инструкцию на ваше устройство
https://www.meanwell-web.com/en-gb/ac-dc-single-output-led-driver-mix-mode-cv-cc-with-hlg--480h--36b?returnurl=%2fen-gb%2fsearch%3fq%3dhlg-480h-36b%23hlg-480h-36b
Ant
И в чем же неудача то ?
он не нормирован по стабильности тока, а именно от этого зависит срок службы св
он не нормирован по стабильности тока, а именно от этого зависит срок службы св
При разомкнутом состоянии этих диммируемых контактов, какой бы лэд (36в) не подключил, драйвер пустит по своим расчетам допустимый максимальный ток (диода) через диод. В замкнутом состоянии лишь 10% тока. Спалить он не сможет. В этом и есть его стабильность. По этому я с вами не согласен.
Роман
@Pistonych , ну смотрите, https://randomnerdtutorials.com/esp32-dc-motor-l298n-motor-driver-control-speed-direction/ Тут в мануале управляют двигателем, с помощью драйвера L298N подают на него от 0 до 12 плавно меняя задание. Думаю труда не составить переделать на 0-10В. Ну и вероятно драйвер можно поискать куда проще, и на один канал. Но в целом куда идти, в какую сторону станет понятно
Ant
Если нужно нарисую схему
Роман
Ой, случайно к вам сообщение обратился) Совсем совсем одним транзистором?)
Ant
Ой, случайно к вам сообщение обратился) Совсем совсем одним транзистором?)
там нужен коэфф усиления = 3, для этого достаточно одного транзистора
Роман
https://electronics.stackexchange.com/questions/30737/transistors-and-pwm Можно и этим конечно путём) Но не все умеют, собирать на коленки такие вещи. Большинству проще купить готовый драйвер
Если нужно нарисую схему
Буду примного благодарен
Ant
схема инверсная, уровню 3,3В на входе соответствует 0В на выходе
