да заряда конденсатора

теперь это все соберите в кучу

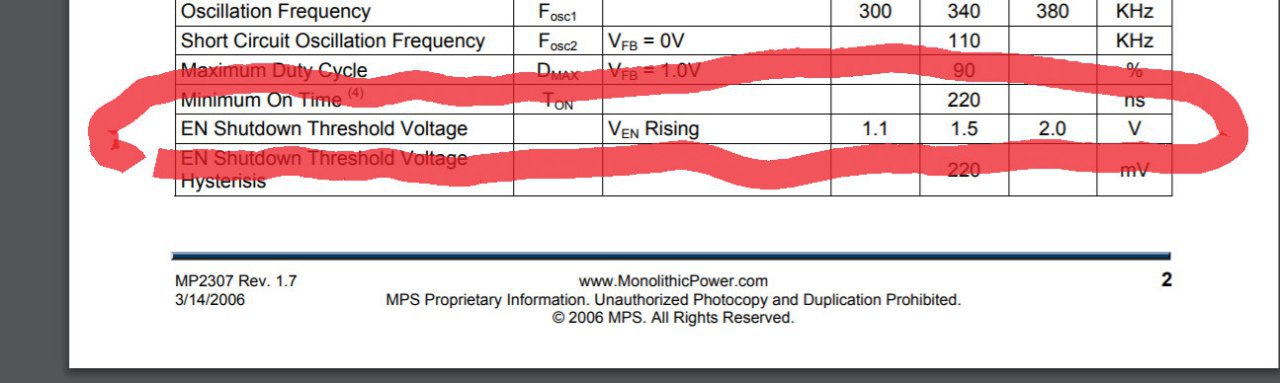

вам нужна цепочка которая от 0 до 1.1 ббудет откладывать старт дсдс

на нужное для вас время

https://studfiles.net/preview/2474435/page:4/

А как время подобрать?

Есть формула?

Есть формула?

https://www.google.com.ua/search?q=rc-%D1%86%D0%B5%D0%BF%D0%BE%D1%87%D0%BA%D0%B0+%D0%B7%D0%B0%D0%B4%D0%B5%D1%80%D0%B6%D0%BA%D0%B8&source=lnms&tbm=isch&sa=X&ved=0ahUKEwj345-touvZAhWtiKYKHSFUD5kQ_AUICigB&biw=1280&bih=555#imgrc=_

http://www.primera-club.ru/f/elektronika/42680-shema-zaderzhki-podachi-pitaniya/

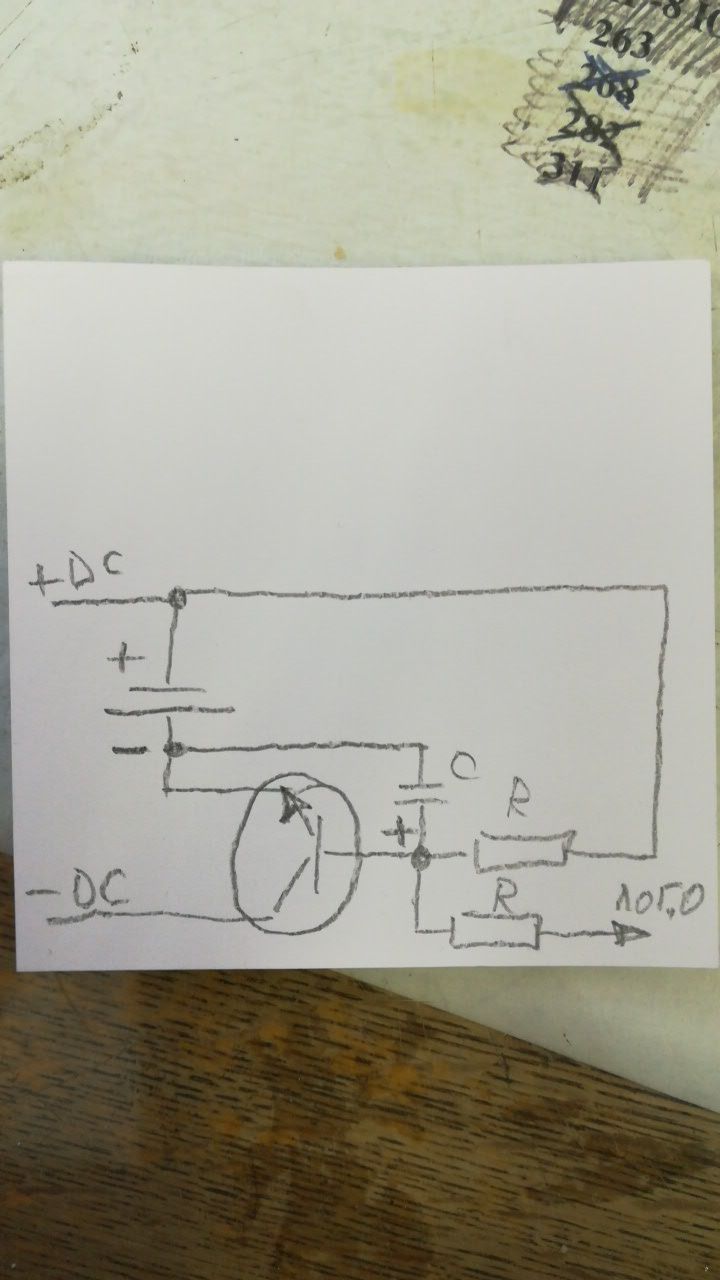

Такая?

Это по минусу только

👌

Вы молодец, только сброс через ногу с есп

есп должен свое отработать

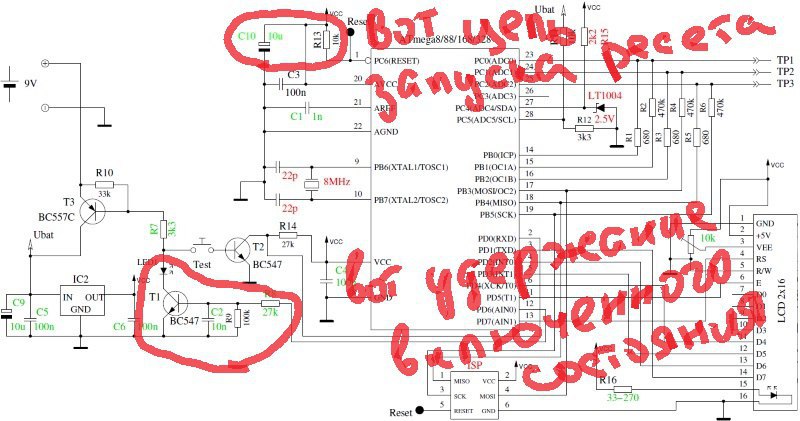

это все хорошо реализовано в транзистортестере с питанием от лития

только там запуск от кнопки а вам нужен останов от импульса с ноги есп

можно пойти от противного и использовать отключение через цепочку с есп ноги но тогда для первого старта понадобится кнопка или доп цепь

http://radiokot.ru/circuit/digital/measure/91/

реализация с литием

Спасибо разжевали. Я сначало думал как то в сон загоняем dc и тупил. Оказалось то просто питание рубим

😂👍

Спасибо за терпеливое разъяснение

а мне всегда говорят что я обьяснить не могу, а тут опаньки

😂😂😂😂

Терпение, главное терпение

C10 не участвует в ресете он между VCC и GND. на ресете просто пулап.

А девайсик на схеме полезный 👍

кстати, без диодика LED1 не будет работать кнопка в рабочем режиме :)

кстати, без диодика LED1 не будет работать кнопка в рабочем режиме :)

Ну он же туда просто вырезан для индикации питания

не совсем

за счёт падения напряжения на нём, на его аноде всегда будет какой-то положительный потенциал (Вольта 2 +/-, в зависимости от применённого диода), и при включенном устройстве, когда открыт T1, этого напряжения досточно, чтобы открылся T2 и МК отработал ещё одно нажатие кнопки Test

Хороший ответ на свой же вопрос: "А чо не так со схемой, где модельки?". :)

Исходные данные : ESP12 +DS1820. Время активности 0.5 сек. Алгоритм работы (упрощенно) 1) читаем данные с датчика температуры  2) измеряем внутренним АЦП напряжение питания. 3) передаем на компьютер по UDP результаты -температуру и напряжение питания. 4) Если компьютер отвечает, то принимаем интервал времени сна и спим. 5) Если не отвечает, то спрашиваем три раза и спим . Время сна по умолчанию. ------------------------------------------- Опыт 1. Cуперконденсатор 1 F. Заряжаем до 4 вольт и подключаем к ESP. Запас энергии 8 дж. По моим расчетам расход энергии на один контакт с компом составляет 0.11 дж. Так как ESP работает при напряжении не менее 3 вольта, то можем потребить 3.5 дж. Число контактов связи с компом теоретически 30. Практически получилось 20 раз. ---------------------------------------------- Опыт2. Суперконденсатор +батарейка солевая ААА 1.5в+ повышающий преобразователь LTC3426. режим активности 1 раз в минуту. По расчетам должно работать свыше 5 тыс. минут. Проработало сутки все нормально

Взято с форума по esp8266

👍

Опыт3. Суперконденсатор +солнечная панель 8x5.5 cм2( две штуки последовательно). День пасмурный(сегодня) Панели на подоконнике. Устойчивая работа, суперконденсатор успевает восстановить заряд, наблюдается при скорости обмена 1 раз в пять минут. ----------------------------------------------------------- Для нормальной работы, напряжение на конденсаторе должно быть примерно 4.2 вольта. при этом напряжение питания eSP измеренное внутренним АЦП составляет 3.1 вольта, что соответствует работе ESP от источника постоянного напряжения 3.3 вольта.

Еще не большая статейка опыт.

http://27kb.ru/zou.php?f=901&message=25283

http://27kb.ru/zou.php?f=901&message=25283

👍

https://youtu.be/ZFgh2KFLeGA

Пока соображаю что да как сделать поставил просто на замеры. Esp node mcu 12: Диод не выпаян Стабилизатор стандартный, не выпаян. Модуль просыпается, проверяет доступность сети (5 секунд примерно), если есть то подключается. Далее читает температуру и передает в народмон и mqtt. Далее уходит в сон на 5 минут. За сутки скушала плата 10 милиампер. Rc цепь не подключена

В принципе даже так не плохо, должно хватить на 2 месяца с запасом батки на 700 миллиампер

Пробуй

Ага

В принципе даже так не плохо, должно хватить на 2 месяца с запасом батки на 700 миллиампер

А где стоит? На улице?

На балконе, там 18 градусов примерно, тепла.

На мороз думаю какой аккум сделать

Литий или другой

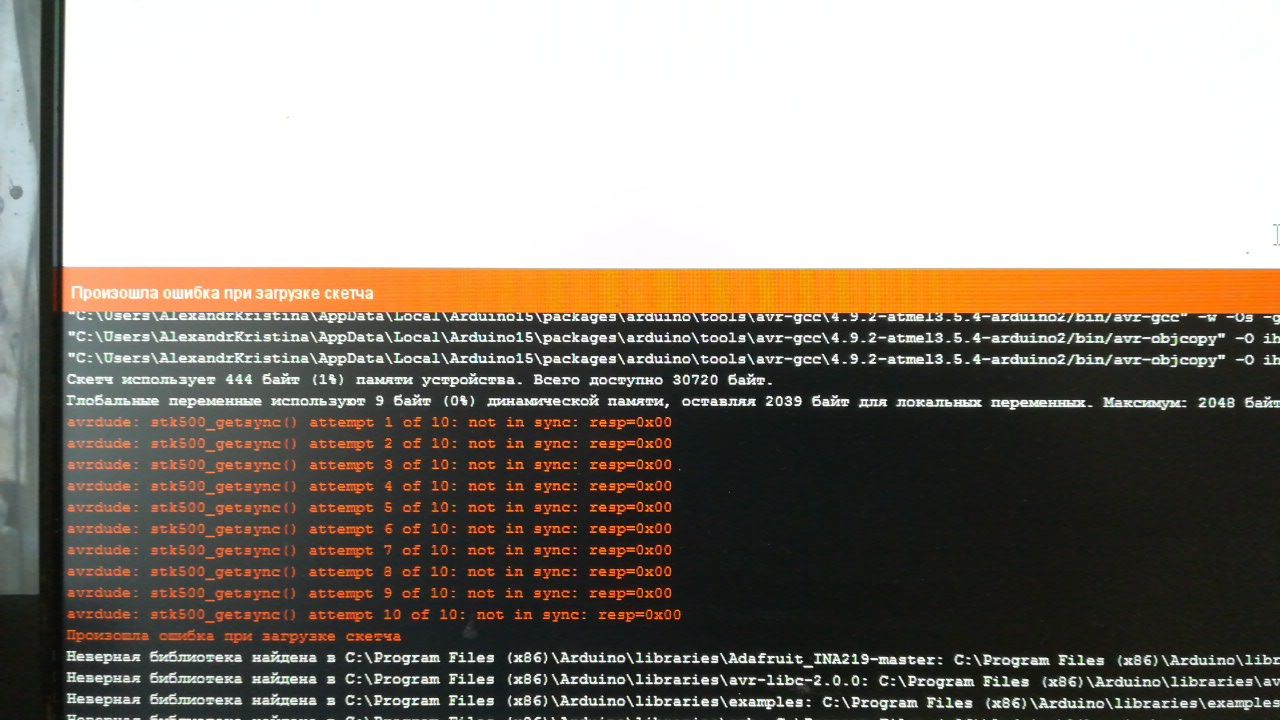

Парни нужна снова Ваша помощь. После обновления AVR Boards by Arduino на версию 1.6.21 перестала прошивка в плату загружаться. Причем на обоих компах. Ардуину то же менять пробовал. Откат на пред идущую версию не помогает. Кто знает в чем причина может быть. Плата ардуино нано. Esp нормально шьются.

Ком порт правильный выбрал?

Да

Мега прошивается

Только что попробовал

Сначало на одном компе было, подумал глюк какой то. Потом в на друго компе залез в менеджер плат. Он попросил обновиться и после обновления тут же перестало загружаться

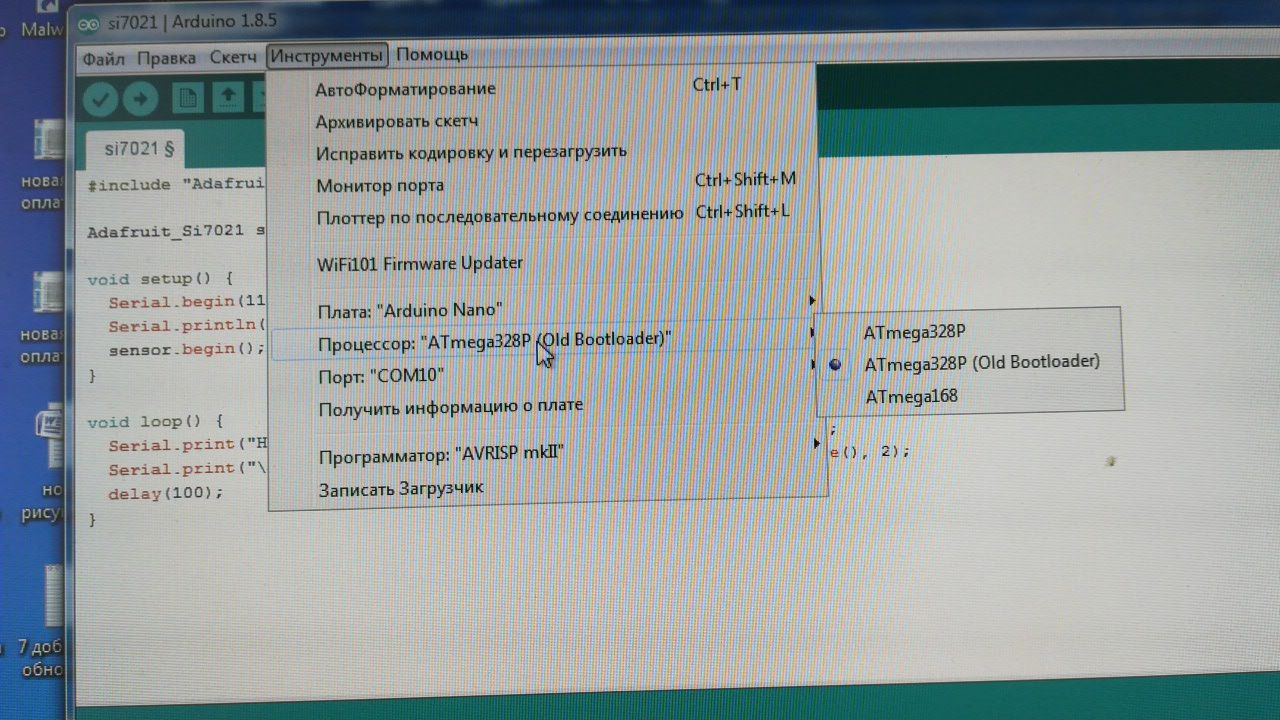

Нашел, может кому пригодится (такому же как я "мега гуру" ). При обновлении появился новый параметр. И нужно выбрать в процессоре 328 Old Bootloader

Сначало на одном компе было, подумал глюк какой то. Потом в на друго компе залез в менеджер плат. Он попросил обновиться и после обновления тут же перестало загружаться

Удалите в менеджере плат esp8266. Скачайте вручную с github мастер ветку и положите папку ардуино по пути c:\users\пользователь\ документы\arduino\hardware

Наткнулся вот. Вдруг кому пригодится? https://dz.livejournal.com/1062904.html

А обычная версия mqtt разве по udp не работает? И в чём получается приемущество, кроме возможности реализовать брокер на МК?

Обычный MQTT - это подмножество HTTP, работающего по TCP.

Преимущества там же, по ссылке описаны. Одно из них - что не нужен брокер. :)

А разве не в брокере само приемущество mqtt? Что клиент серверная архитектура

Прочитал, для некоторых ситуаций штука в принципе годная.

Преимущества там же, по ссылке описаны. Одно из них - что не нужен брокер. :)

Надо же не задумывался о клиент-клиент

👍

Думаю, dz просто так писать фигню не станет. :)

Для всяких выключателей штука похоже годная

У кого кстати есть опыт как грамотнее и дешевле передавать данные сенсоров (или исполнительных устройств) в плотной городской застройке на расстояние пару километров? По радиоканалу, сенсоры к интернету не подключить, если что. Именно физический уровень интересно

У Креосана. :)

Правда, не плотная застройка и вряд ли грамотно, но посмотреть стоит.

Читал что LoRa для этого вроде как самое то, но там вроде расстояние меньше и цена несколько кусает

Там вроде как частоты 433 мГц или даже больше, но оно в городе не очень, а вот может есть что-то такое на 134-174 мГц?

У кого кстати есть опыт как грамотнее и дешевле передавать данные сенсоров (или исполнительных устройств) в плотной городской застройке на расстояние пару километров? По радиоканалу, сенсоры к интернету не подключить, если что. Именно физический уровень интересно

Может лучше gprs? 433, 415 Mhz оооочень зашумлены

Что за gprs?

Мобильные данные

Не бесплатно, но законно и надежно
