Отключать наоборот не нужно, кинетики используют rstp для своей работы. Надо на всех свитчах включить RSTP и поставить низкий приоритет (чем выше число, тем приоритет ниже), как на скрине например. RootGuard или BPDUGuard включать нигде не надо.

сейчас попробую и вернусь

там обрезалось: галочки на тех портах, куда подключены кинетики и другие коммутаторы.

там обрезалось: галочки на тех портах, куда подключены кинетики и другие коммутаторы.

а если на все выставить? я не знаю, на какие конкретно порты всё навешано? там два коммутатора на 24 порта в однойточке и еще один коммутатор на 24 порта в дальней точке

на аксесс портах надо тогда будет и Edge включать. лучше посмотреть какие порты используются

там обрезалось: галочки на тех портах, куда подключены кинетики и другие коммутаторы.

помогло лишь частично.

я еще такое на головном роутере сделал: Нужно настроить коммутатор таким образом, чтобы у него был наименьший приоритет в топологии STP и он не занимал место контроллера. По умолчанию и Keenetic и коммутаторы имеют значение STP Bridge Priority 32768 DEC или 8000 HEX. Чем ниже значение, тем выше приоритет узла. Нужно либо повысить значение на коммутаторах, либо понизить на Keenetic. В версии 4.1 добавлена команда mws stp priority, которая позволяет задать приоритет контроллеру. Он обязательно должен стать корневым узлом в STP. Попробуйте выполнить на главном роутере команды в CLI: mws stp priority 16384 system configuration save

взято отсюда: https://reservice.pro/blog_servisnogo_tsentra_resurs_servis/2059/

может на головном роутере msw stp priority сделать 100?

помогло лишь частично.

частично в каком плане? не у всех кинетиков статус В сети?

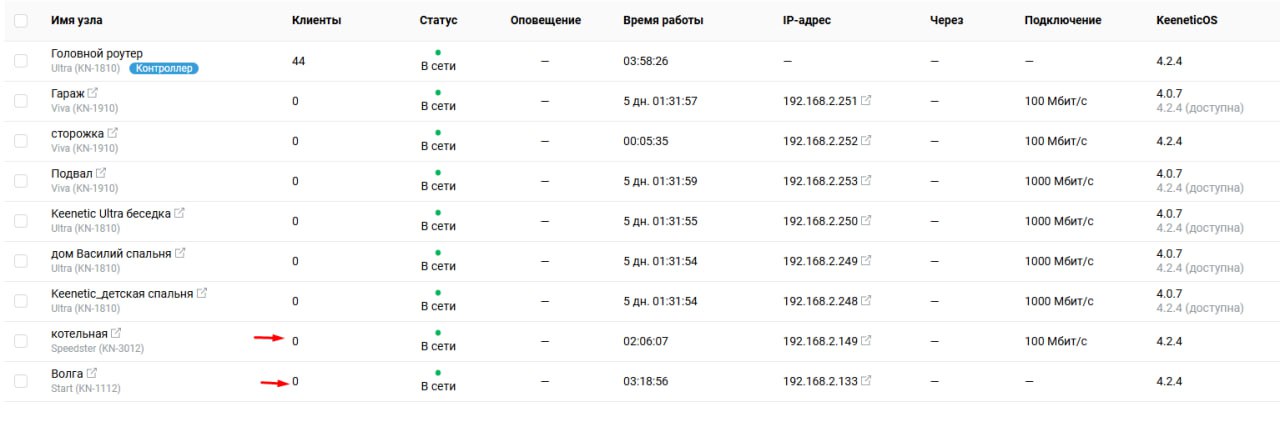

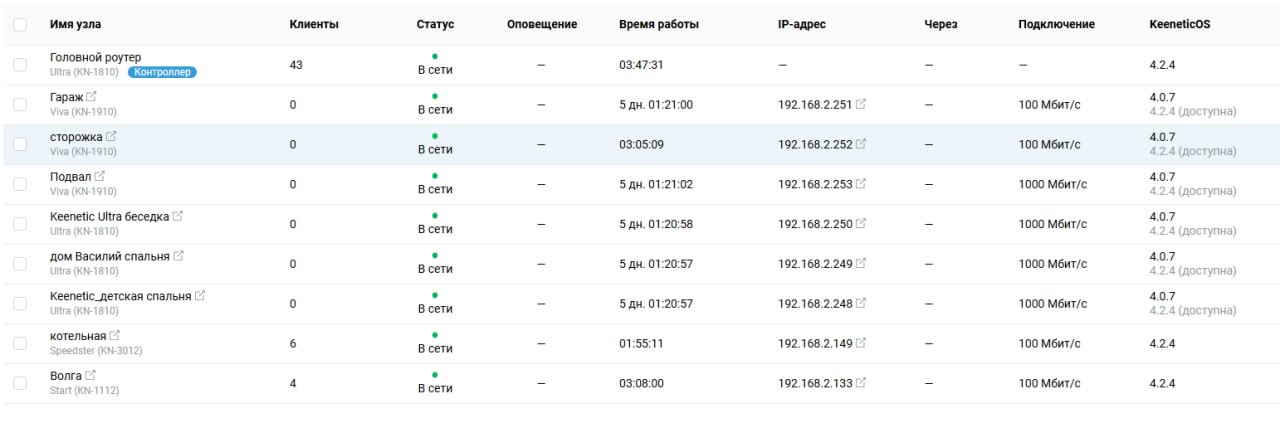

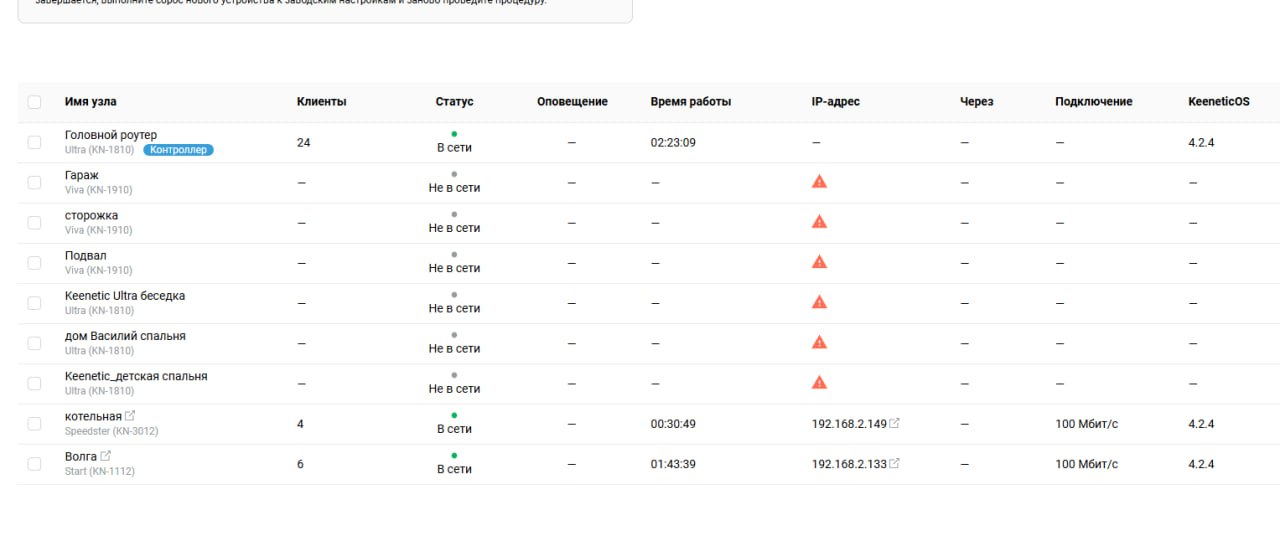

да, вот здесь видно. 2 из 8 подцепились.

а они подключены к какому-то определенному свитчу?

проверьте, может не на всех нужных портах (не всех свитчей) включили rstp. и проверьте, чтобы bpdu guard не был включен нигде

можно ещё vlan trunking включить на всех портах, если вдруг кинетики используют какойто vlan

а они подключены к какому-то определенному свитчу?

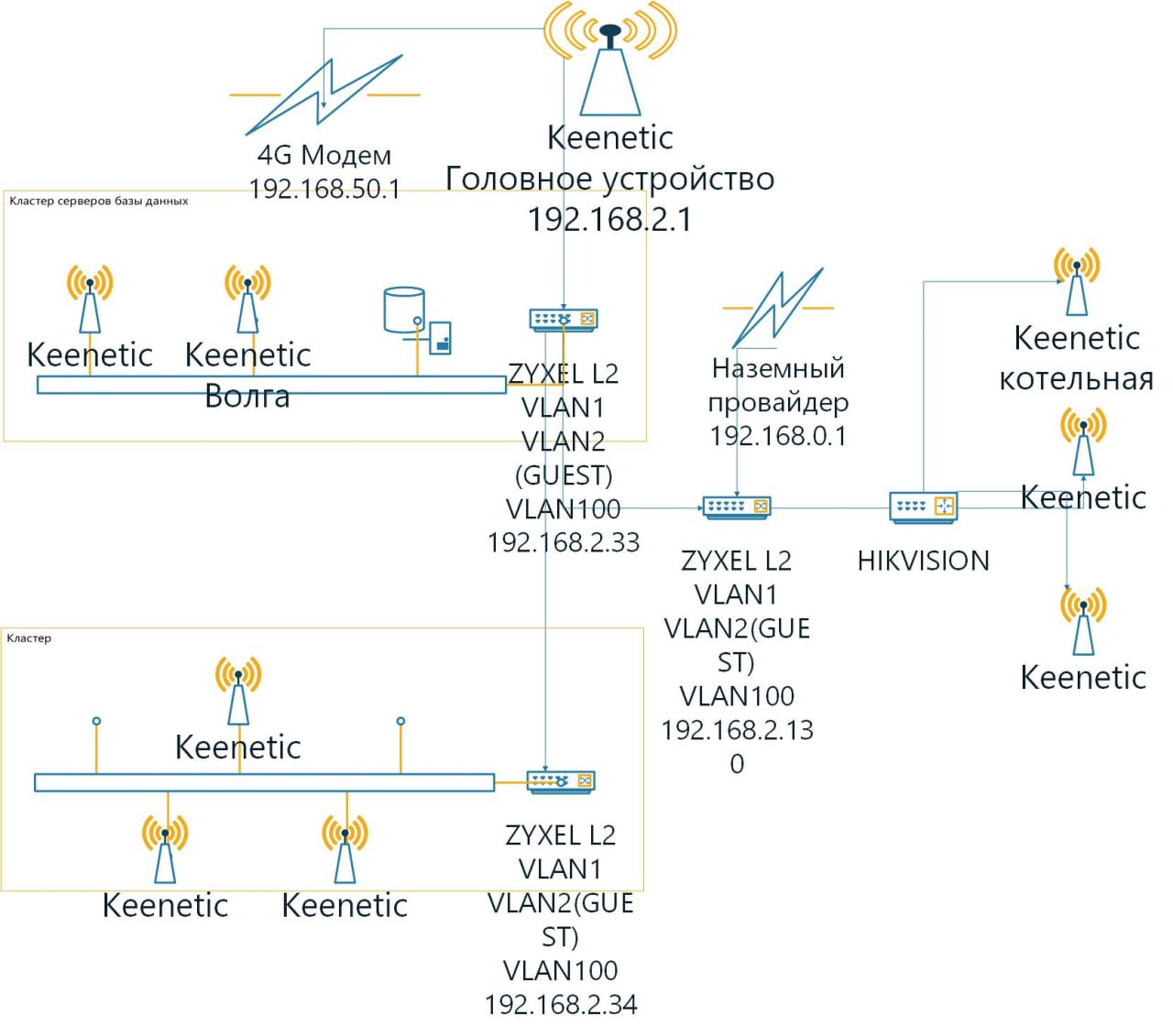

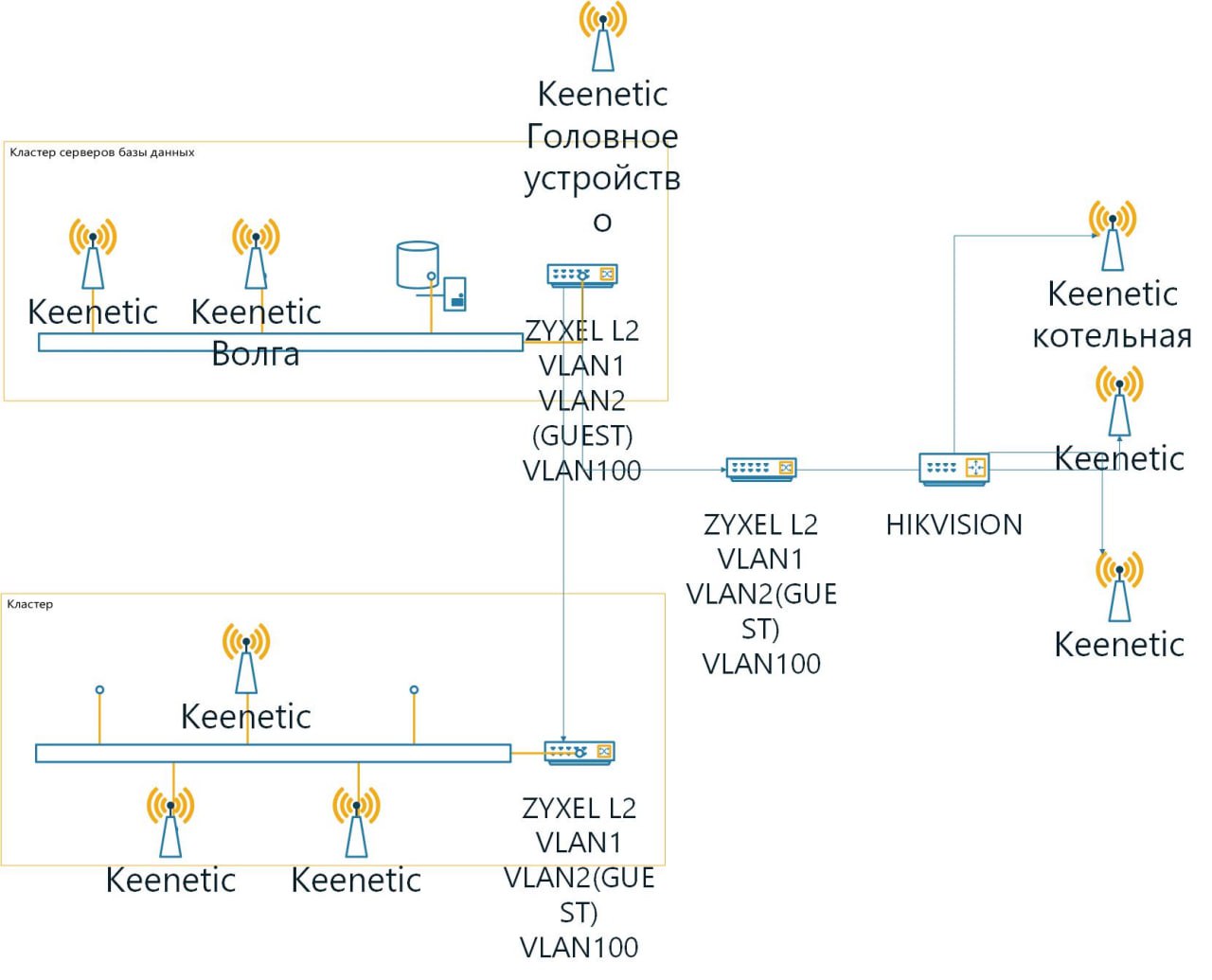

ответил схемой сети. удивительно, что на разных свитчах подцепились точки, на которых еще точки висят

можно ещё vlan trunking включить на всех портах, если вдруг кинетики используют какойто vlan

На кинетике две сети: основная и гостевая с разделением по скорости трафика и по сегментам, чтобы не пересекались. Основная -1, гостевая-2, и есть еще 100 - для прокидывания кабеля из правого на рисунке Zyxel в верхний кинетик

не, vlan trunking на другой вкладке включается. на топологии кинетик котельная и ещё 2 кинетика подключены к хиквижн, а сам хик к зайксель, так? тогда странно, что только один кинетик вышел в сеть, может перезагрузить оставшиеся?

вышли два кинетика, расположенных в разных концах сети, кроме головного

не, vlan trunking на другой вкладке включается. на топологии кинетик котельная и ещё 2 кинетика подключены к хиквижн, а сам хик к зайксель, так? тогда странно, что только один кинетик вышел в сеть, может перезагрузить оставшиеся?

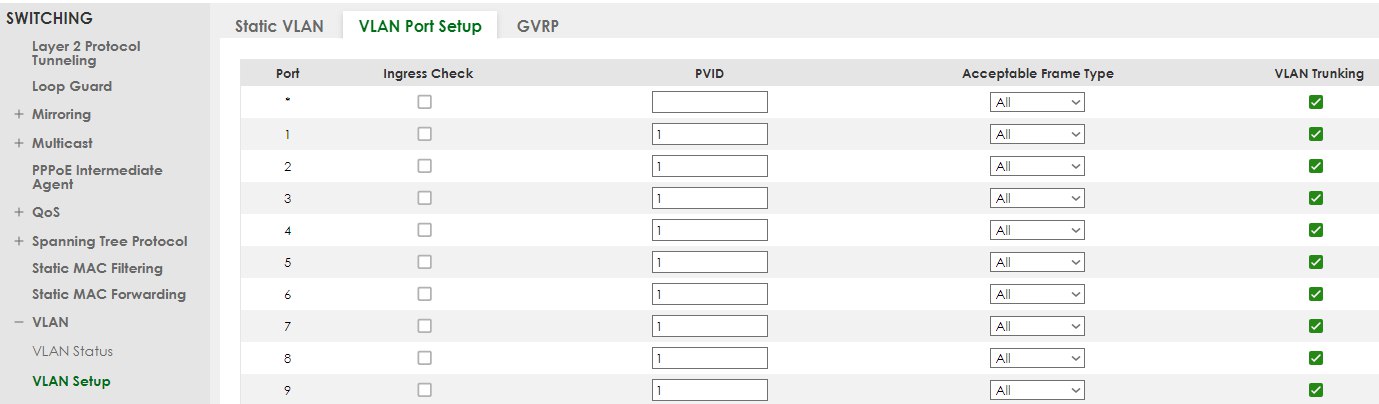

включил

включил

включение vlan trunking никак не повлияло

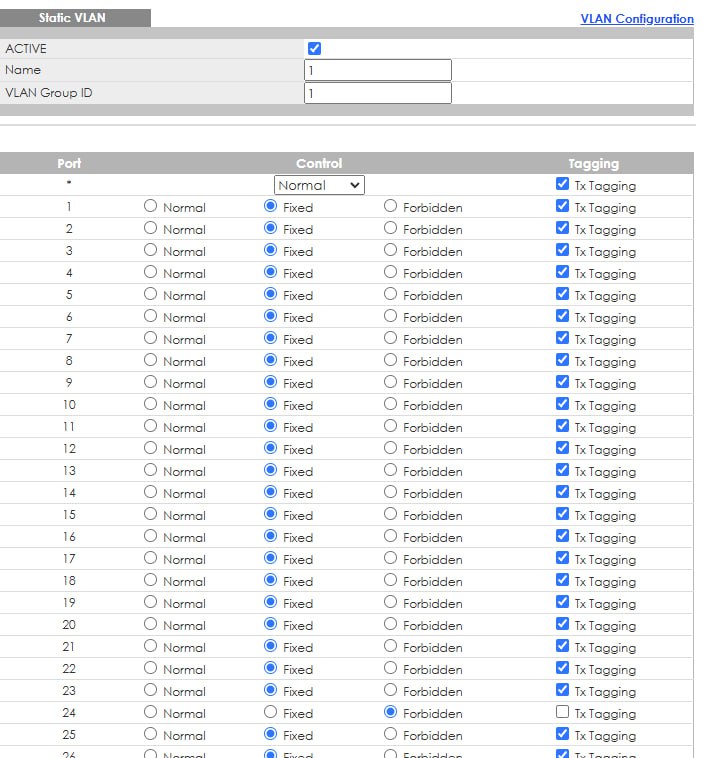

убрал tx tagging из static VLAN

точки подцепились, но пользователи к ним не подключаются

точки подцепились, но пользователи к ним не подключаются

Походу весь служебный трафик ходит в нетегированном VLAN 1. А остальные пользовательские VLAN тегированные?

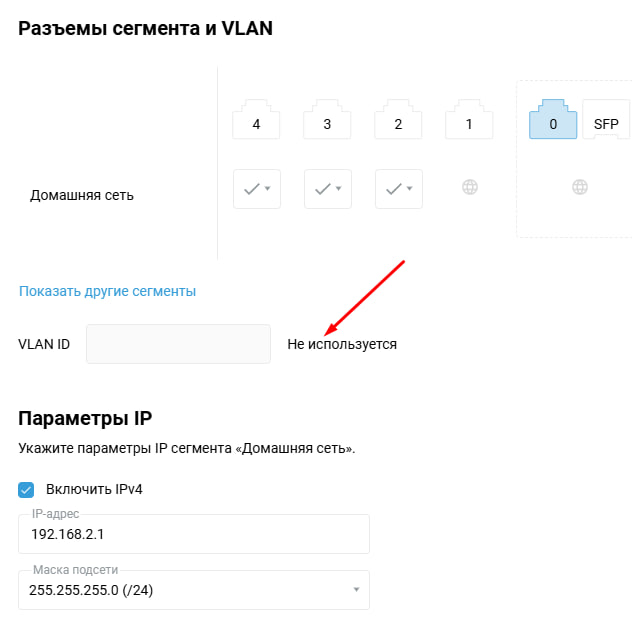

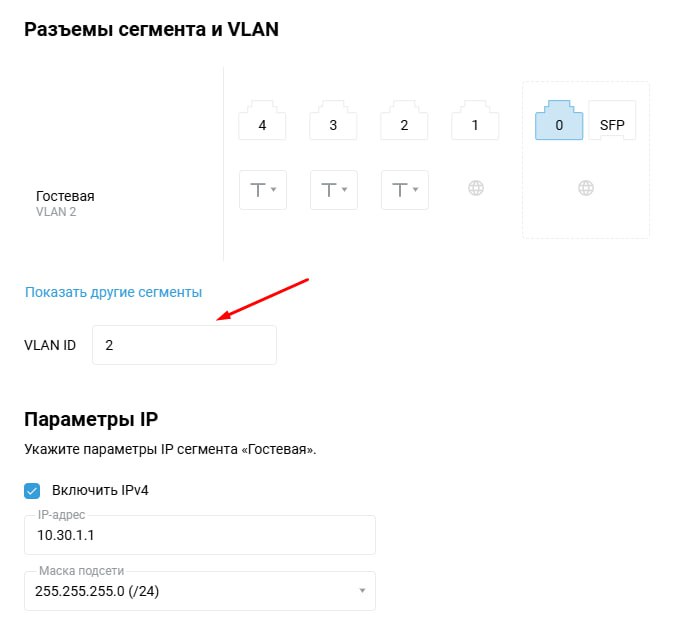

похоже на то. в самом кинетике две сети: основная (192.168.2.0\24) и гостевая (10.30.1.0\24). Так вот, по умолчанию кинетик дает гостевой VKAN ID 2, а основной "VLAN ID не используется"

А отдельный SSID можно создать с другим VLAN ID?

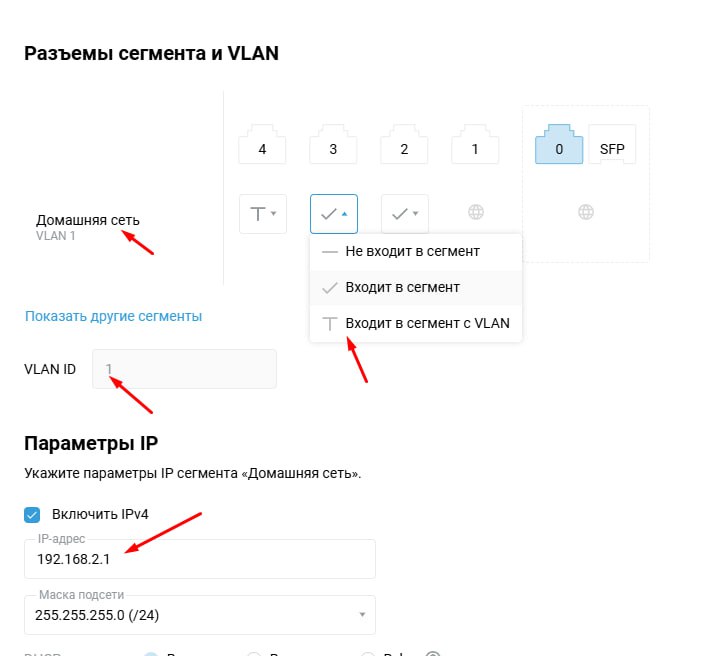

можно принудительно загнать в vlan1

можно принудительно загнать в vlan1

Ну объединить пользовательский и служебный трафик вы не хотели по-моему?

после включения vlan1 на домашней сети, сразу отвалились пользватели на двух точках, которые еще были живые

Ну объединить пользовательский и служебный трафик вы не хотели по-моему?

вообще запросто. гостевая Wi-Fi сеть сделана для гостей, мобилки которых не надо пускать в домашнюю сеть. основная сеть вообще для всех устройств

Гостевые или VLAN ID 1?

Гостевые или VLAN ID 1?

vlan id 1 - Домашняя сеть, vlan id2 - гостевая

после включения vlan1 на домашней сети, сразу отвалились пользватели на двух точках, которые еще были живые

Не, я про то, какие отвалились? Домашние или гостевые?

Не, я про то, какие отвалились? Домашние или гостевые?

все

все

порт на коммутаторе как настроен? Нетег 1 Тег 2 ?

порт на коммутаторе как настроен? Нетег 1 Тег 2 ?

Александр, спасбио, что помогаете. А вам удобно пойти в какую-нибудь конференцию и там с шаром экрана посмотреть?

Добрый день! Коммутаторы L 2 Заксель умеют создавать фильтрацию физических адресов, т е белый список?

Добрый день! Коммутаторы L 2 Заксель умеют создавать фильтрацию физических адресов, т е белый список?

Какие модели коммутаторов? Есть некоторые бюджетные, которые не могут.

Какие модели коммутаторов? Есть некоторые бюджетные, которые не могут.

Gs1350

Gs1350

https://download.zyxel.com/GS1350-26HP/user_guide/GS1350-26HP_V4.90_Ed1.pdf#page=252 Стр252.

Продолжая дневные мучения с кинетиками и несколькими L2 зухелями

https://download.zyxel.com/GS1350-26HP/user_guide/GS1350-26HP_V4.90_Ed1.pdf#page=252 Стр252.

А для небулы есть документация?

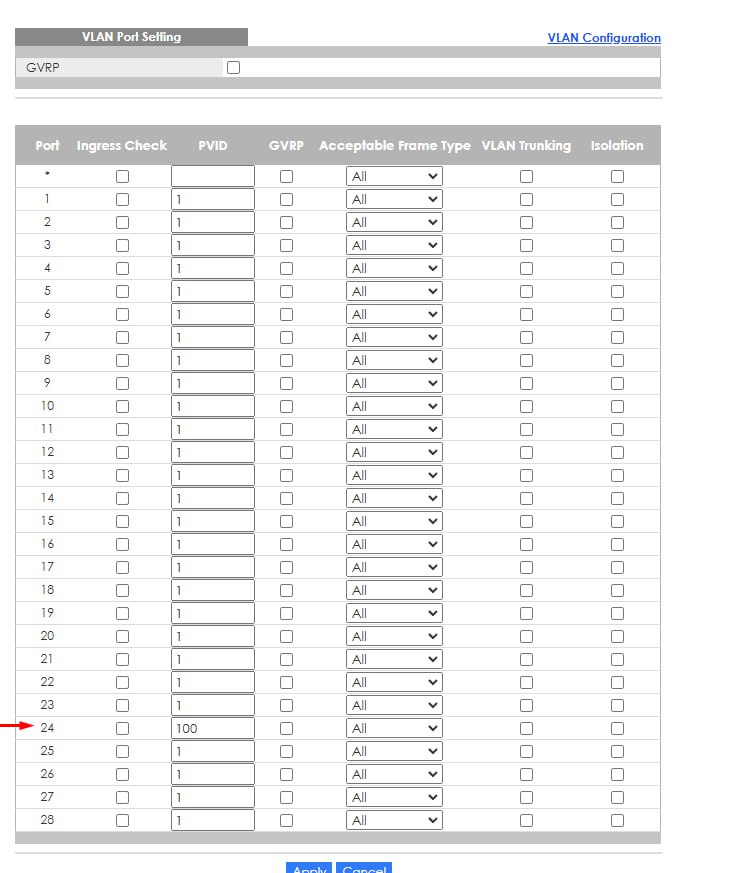

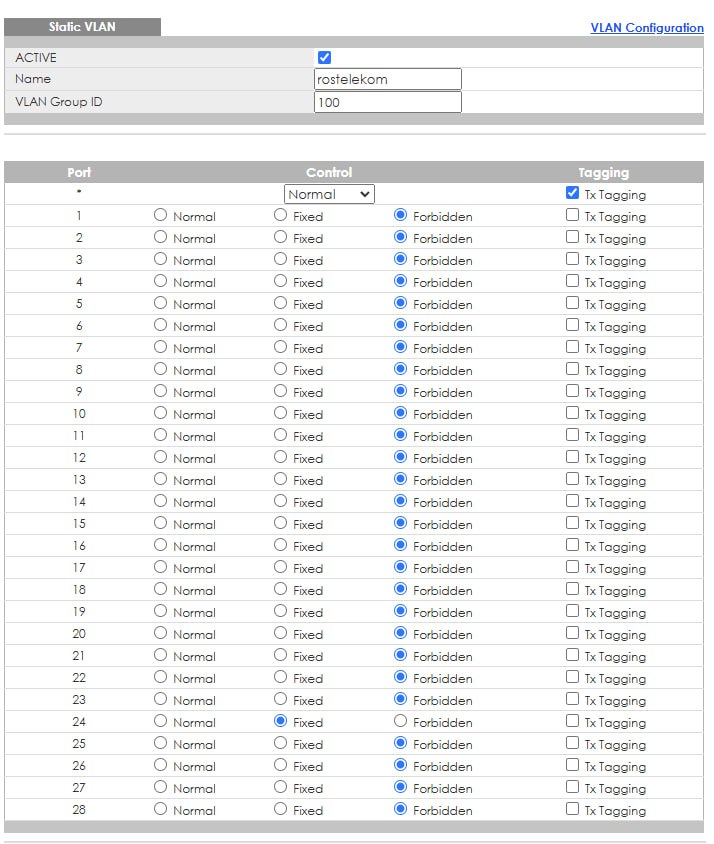

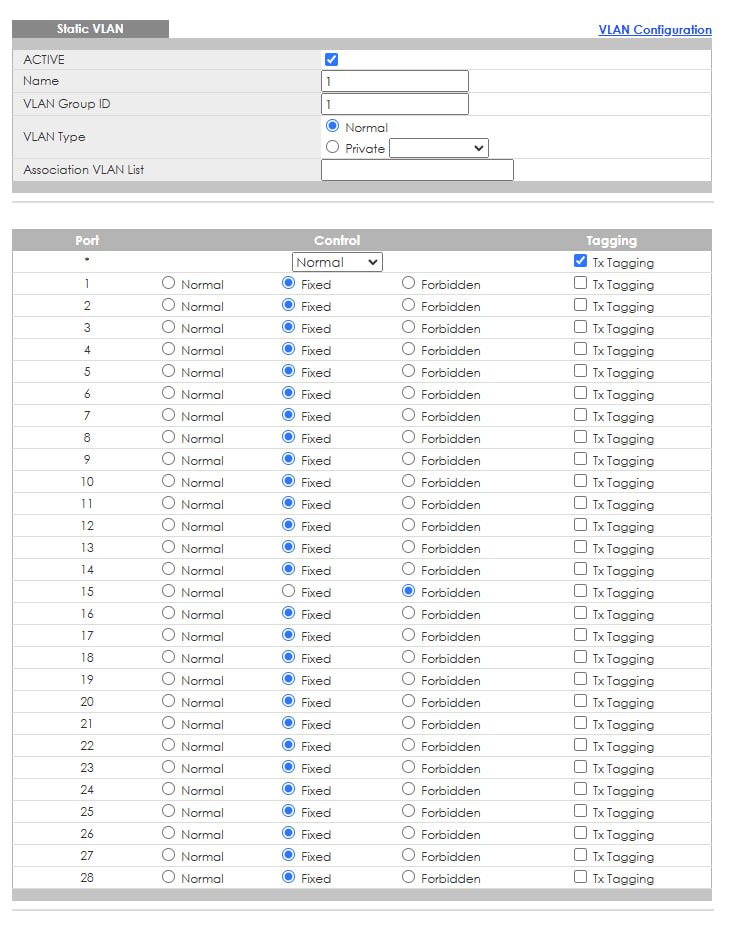

сейчас на головной роутер приходит инет через 4G модем. Завели наземный инет на один из L2 коммутаторов. Пробовал пробросить VLAN на зарезервированный под это дело порт Ethernet на роутере. Сделано: 1. на 192.168.2.130 порт 24 выделен в VLAN 100 2. в этот порт подключен проводной инет с головным устройством 192.168.0.1 3. на 192.168.2.33 порт 15 выделен в VLAN 100 4. Из порта 15 в запасной порт кинетика воткнут кабель. Кинетик не видит 192.168.0.1. Не получает IP адрес ни по dhcp, ни даже если руками прописать

*. 130

*.130

*.33

*.33 -выход

подскажите, что тут не так?

подскажите, что тут не так?

а какие настройки портов, через которые соединены оба коммутатора?

так я вот выше картинки выдал

или имеете ввиду связь между самими коммутаторами?

да

или имеете ввиду связь между самими коммутаторами?

там то добавлен 100 влан?

то есть он должен быть и на "входе-выходе" нового провайдер и на "последней миле" между двумя коммутаторами l2?

если я точно не знаю, какие порты задействованы, можно на все впилить 100 vlan?

А для небулы есть документация?

Да, есть. 1)В самой Небуле. 2)В базе знаний примеры support.zyxel.eu 3)https://bulletin.nebula.zyxel.com/

то есть он должен быть и на "входе-выходе" нового провайдер и на "последней миле" между двумя коммутаторами l2?

как у вас эти коммутаторы соединены? напрямую или между ними есть еще чтото? в первом случае нужно просто эти 2 порта (через которые объединены коммутаторы) добавить в 100 влан и сделать его тегированным.

33 и 130 напрямую витой парой

в 130 приходит наземный провайдер, из 33 витая пара идет в головной кинетик

33 и 130 напрямую витой парой

ну вот для этих портов (которыми соединены напрямую коммутаторы 33 и 130) нужно сделать 100 влан тегированным. В настройках Static VLAN Setup для vlan 100 поставить Fixed на нужном порту и галочку Tx Tagging . В настройках VLAN Port Setup на нужном порту поставить галочку VLAN Trunking (PVID менять не нужно).

Да, есть. 1)В самой Небуле. 2)В базе знаний примеры support.zyxel.eu 3)https://bulletin.nebula.zyxel.com/

3 не работает ссылка. Во 2 нет ничего про настройку фильтрации мак.

ну вот для этих портов (которыми соединены напрямую коммутаторы 33 и 130) нужно сделать 100 влан тегированным. В настройках Static VLAN Setup для vlan 100 поставить Fixed на нужном порту и галочку Tx Tagging . В настройках VLAN Port Setup на нужном порту поставить галочку VLAN Trunking (PVID менять не нужно).

а порт входа трафика от наземного провайдера и порт выхода в роутер тегирование и транкинг включать не надо?

а порт входа трафика от наземного провайдера и порт выхода в роутер тегирование и транкинг включать не надо?

не надо

а порт входа трафика от наземного провайдера и порт выхода в роутер тегирование и транкинг включать не надо?

то что выше на скринах показали - все верно

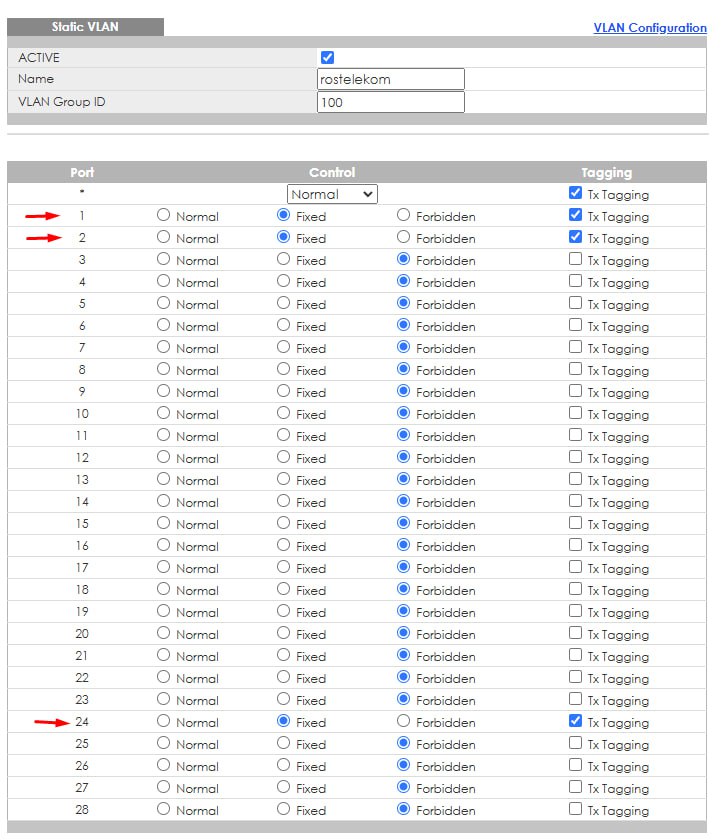

это коммутатор, куда входит наземный пров. приходит он на 24 порт точно. по 1 или 2 порту идет связь с коммутатором 33. все это заведено в vlan 100. здесь правильно?

убрать Tx Tagging для 24го порта. остальное верно

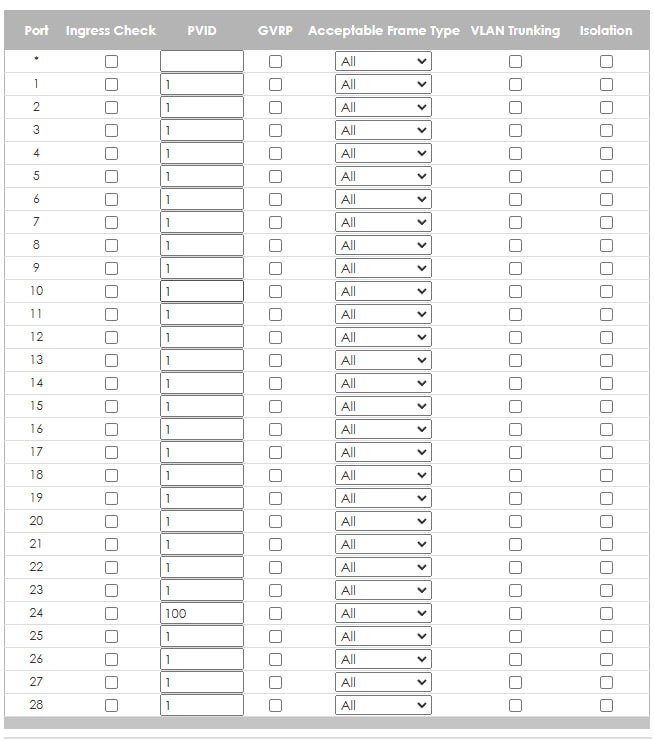

на этом же коммутаторе отметил 24 порт в vlan 100

1 и 2 надо Vlan Trunking включить? не знаю, по какому из них идет связь с другим коммутатором

это коммутатор, куда входит наземный пров. приходит он на 24 порт точно. по 1 или 2 порту идет связь с коммутатором 33. все это заведено в vlan 100. здесь правильно?

кстати, чтобы проверить, как коммутаторы подключены, можно главном на дашборде (Status) нажать Neighbor и там будет видно, через какой порт он видит соседа.

1 и 2 надо Vlan Trunking включить? не знаю, по какому из них идет связь с другим коммутатором

да, именно так
