в идеале что то такое бы найтти

кроме ИК паялки что то надо?

трафарет шары там..ни разу БГА не паял

да, матрица камеры.. 17,6мм диагональ если верить даташиту

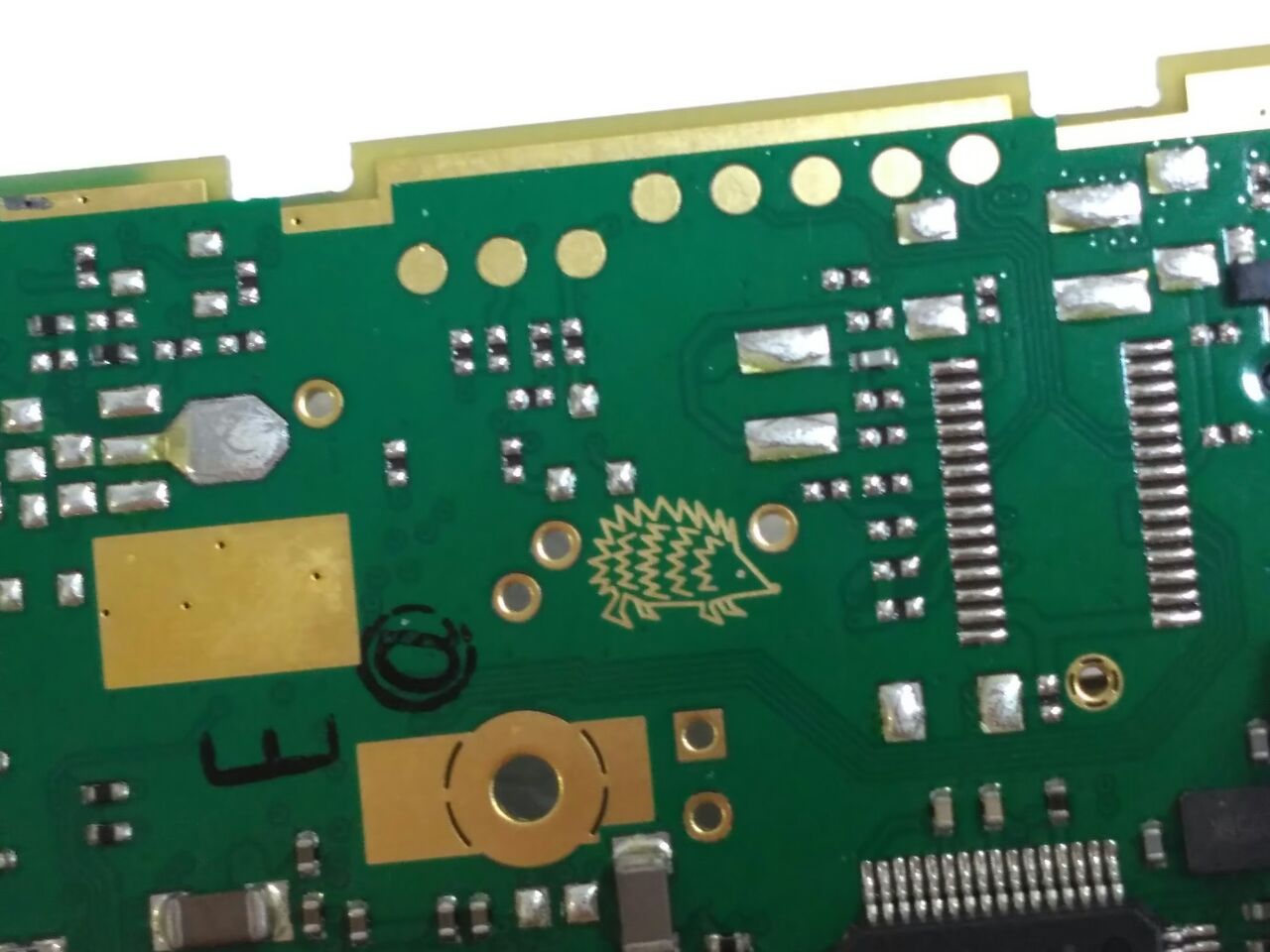

так сама матрица или сокет под нее? LGA - это разъем как на интеловских процах

не понял, если стоит то почему тогда нет ? Сам себе противоречишь

Окей, если возможно, то как это сделать? Может кто подсказать? Пробовал подавать ШИМ сигнал - лампочка моргарет.

так сама матрица или сокет под нее? LGA - это разъем как на интеловских процах

хз..матрица уже с LGA поставляется насколько я понял..соответственно задача как то её присоединить к отладочной плате

трафарет шары там..ни разу БГА не паял

если новые - то больше ничего не надо (ну расходники - хороший флюс, пинцеты и вот это вот всё), если перепаивать б\у - то трафарет, шары, кучу терпения

хз..матрица уже с LGA поставляется насколько я понял..соответственно задача как то её присоединить к отладочной плате

она скорее всего LGA - потому что сдохнет от нагрева

Окей, если возможно, то как это сделать? Может кто подсказать? Пробовал подавать ШИМ сигнал - лампочка моргарет.

Нормально - невозможно, можно только целые полуволны пропускать, что будет выливаться в мигание.

Окей, если возможно, то как это сделать? Может кто подсказать? Пробовал подавать ШИМ сигнал - лампочка моргарет.

с Zero Cross диммер не сделать никак, разве что для мощных ТЭНов, когда диммировать полными полуволнами иначе надо делать обратную связь в МК что б знать где начинается полуволна и вовремя включать симистор

она скорее всего LGA - потому что сдохнет от нагрева

LGA даёт возможность менее температурной пайки?

LGA даёт возможность менее температурной пайки?

LGA дает возможность впаять сокет, а саму деталь вставить в сокет

фантастика..спасибо..я туплю ппц

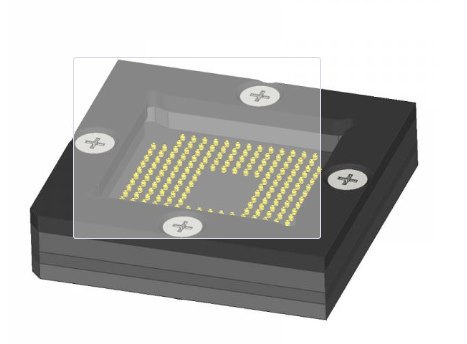

вот это сокет под нее и есть, там пружинящие контакты должны быть, или типа погопинов или как в интеловских сокетах у процов сокеты чтобы можно было поменять а у такого оборудования LGA просто так не делают, значит оно или боится температуры, или еще что-то. но вот "еще что-то" мне в голову не приходит: может быть конечно и возможно впаять не повредив (PGA процы паяли вместо BGA и работало)

наверняка температура..+80 вроде край у матриц камеры..защиту ставят уже на +70 отключая питание чтоб не перегреть

Котаны, помогите найти даташит со схемой включения на es51930

Почему все ваши штучки начинаются с es?

Почему все ваши штучки начинаются с es?

Cyrustek Co потому что =)

У меня АКИП 6107 вые.... Надо починить, а даташита даже нет вменяемого, просто описание микрухи общее

Акип вроде лишь шильдик

конечно шильдик

там внутре siglent какойнить

или хантек

или да

они даже по ручкам один в один

интеграл.жпг

там внутре siglent какойнить

Это копия LCR58 Но делу не помогает, все равно схемы нету

Требую переводчика с языка электронщиков на язык бесхвостых

Прислали мне его. Пытался откалибровать по инструкции, на шаге А.1 застрял)) Там написано типо "дождитесь на табло C0 2.010V" но у меня там данные скачут от 0,3 до 1,4 В и еще переодически бипер срабатывает (он от сайрустека подключен). Смотрел генерацию на кварцах — есть, генерация на больших зеленых конденсторах в рабочем режиме соотвествует настроенной в приборе (100Гц и 1КГц проверял) То есть вроже чип живой, хотел найти даташит на "es51930" что бы понять какое у нее питание, как входные цепи сделаны — не нашел, написал производителю с посьбой дать типовую схему включения. Но чувствую что они меня нафиг пошлют)) На щупах в рабочем режиме осликом ничего не увидел, только наводки 50 Гц.... Меня уверяют что только переключатель калибровки трогали, до этого прибор работал исправно.

https://www.aliexpress.com/item/1PCS-Elfidelity-PC-HI-FI-Power-Filter-card-PCI-PCI-E-HiFi-PC-audio-power-purific/32808672984.html

мало кондёров..

надо такие

вот это сокет под нее и есть, там пружинящие контакты должны быть, или типа погопинов или как в интеловских сокетах у процов сокеты чтобы можно было поменять а у такого оборудования LGA просто так не делают, значит оно или боится температуры, или еще что-то. но вот "еще что-то" мне в голову не приходит: может быть конечно и возможно впаять не повредив (PGA процы паяли вместо BGA и работало)

в даташите на сенсор указано +85 Цельсия абсолют максимум

ты же знаешь что лучше иметь пачку конденсаторов меньшей ёмкости, чем один большой

ты же знаешь что лучше иметь пачку конденсаторов меньшей ёмкости, чем один большой

не имей 100 друзей а имей их подруг...если по делу - то не знал..компоновать прощще или ещё какие плюсы?

ESR ниже выходит

http://www.power-mag.com/pdf/feature_pdf/1387888355_Murata_Feature_Layout_1.pdf

ESR ниже выходит

👍

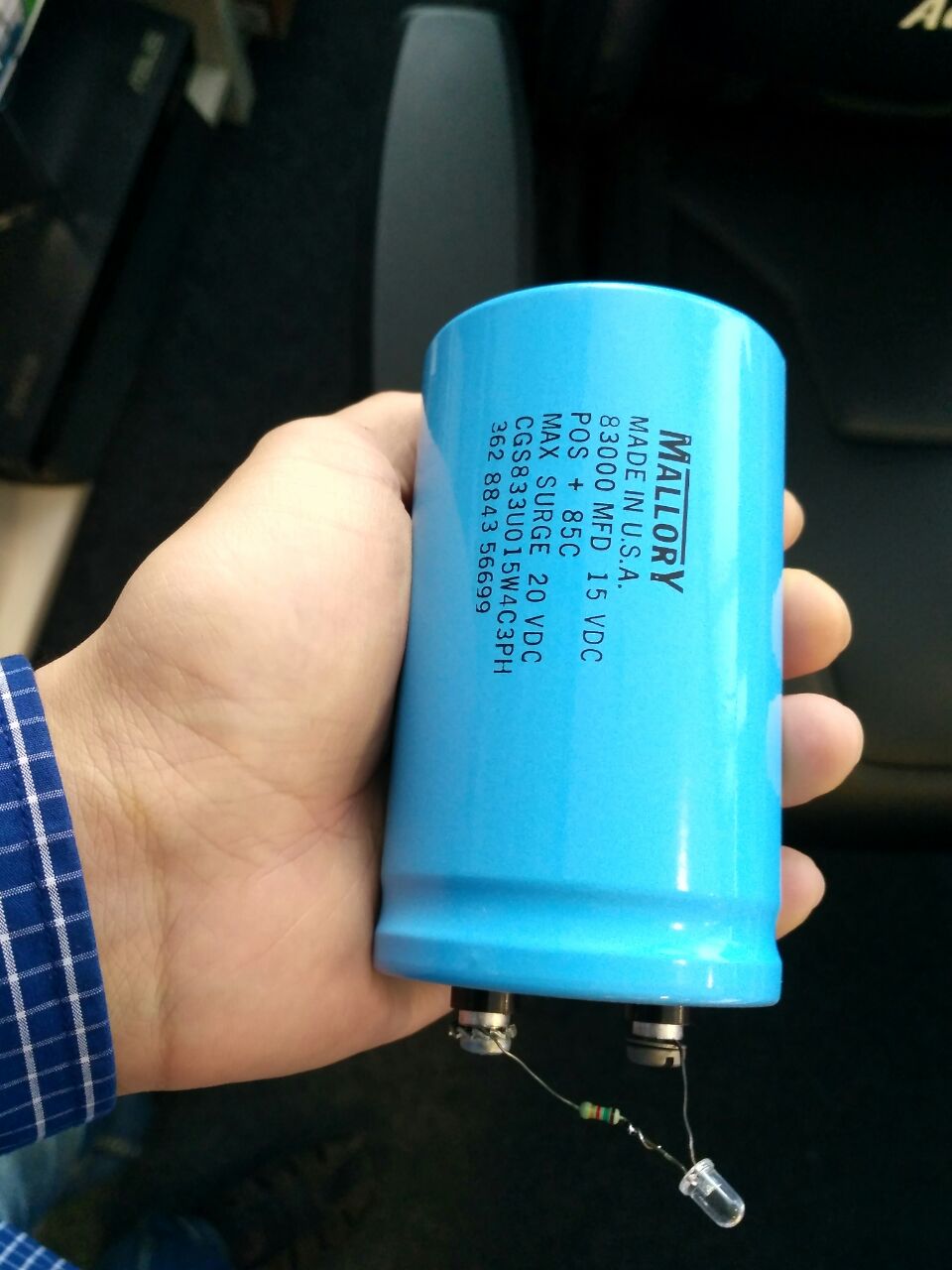

Вот такого размера полимерник

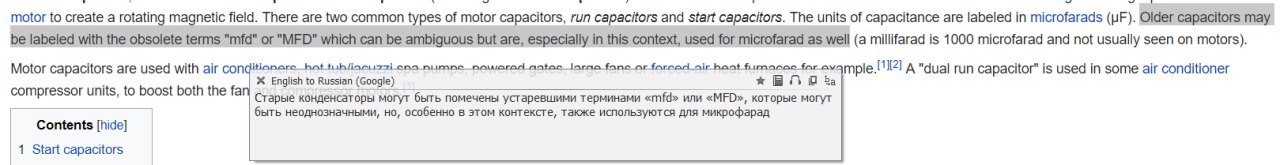

MFD... МегаФарад?!

проверить нечем..диод долго горит..минут 10 наверно или поболее

скорее мФ

мили

83 Фарада выходит

можно точный ток замерить и секундомер)

по другому хз как

83 фарада больше на правду похоже

83 фарада больше на правду похоже

Неа, обычный конденсатор на 83000мкФ

старый достаточно

у ионисторов еср на сколько порядков выше?

у ионисторов еср на сколько порядков выше?

ни на сколько

а где грабли тогда?

в ресурсе?

ресурс у них большой вроде

а где грабли тогда?

какие грабли тебе нужны ?

ну должна ж быть цена у этих дохуяфарад

ну кроме цены

ну кроме цены

Напряжение маленькое.

ионистор это конденсатор с обкладками из активированного угля?

ну должна ж быть цена у этих дохуяфарад

это конденсатор, не аккум, число цилов заряд/разряд не ограничено, как и токи, только внутренним сопротивлением

короче, вот приблизительная задумка - повесить 1F ионистор на питание оранж пайки своей (для октопринта). Когда пропадает питание, - отправлять всем sigterm и синкать файловую систему. Как бы лучше детектить потерю напряжения

(вариант с бекапным SLA аккуммом я тоже рассматриваю, но интересно куда нить впихнуть ионистор)

то есть вариант - посадить на питание отдельную аттини13 и при дельте больше какого-то трешхолда тыкать в гпио оранж пи например - звучит как вариант?

А почему бы сразу не завести GPIO через делитель?

короче, вот приблизительная задумка - повесить 1F ионистор на питание оранж пайки своей (для октопринта). Когда пропадает питание, - отправлять всем sigterm и синкать файловую систему. Как бы лучше детектить потерю напряжения

https://www.ti.com/power-management/supervisor-reset-ic/products.html#

Ну вот я собственно не про трещхолд, а про производную думаю

Есть ли смысл

короче, вот приблизительная задумка - повесить 1F ионистор на питание оранж пайки своей (для октопринта). Когда пропадает питание, - отправлять всем sigterm и синкать файловую систему. Как бы лучше детектить потерю напряжения

в ПЛК Siemens на конденсаторах энергии хватает как раз для записи данных и плавноговыключения..можно глянуть как там реализовано

Если мониторить непосредственно 220 (через оптопару и огромный резистор, например), то еще и конденсаторы самого БП дадут запас

а какой ток то нужен и сколько времени

от этого и считать емкость

а какой ток то нужен и сколько времени

Если человек хочет отправить SIGTERM процессам, а потом синкануть ФС - то это секунд 10, не меньше. Ионистор на 1 фарад тут точно мимо

секунд 10 это смотря на чом, на ssd может быть и быстро

На Micro SD карту

оу

Или на NAND, хз, что там в Orange Pi
