Dmitry
а ничего, что она относительно плюса возникает?
BratKondrat
Хочешь сказать что искра идёт от + к -
Dmitry
я хочу сказать, что при приземлении искры на массу ток идёт через аккумулятор. и я с утра пытаюсь понять зачем так сделано
BratKondrat
Ток идёт по пути наименьшего сопротивления
Dmitry
да. а сила тока = напряжение / сопротивление. снег белый, небо голубое.
Reautor
😂
Dmitry
а если у меня не аккумулятор, а БП?
Dmitry
и с этого БП ещё и контроллер питается
sifun
то как ни крути от искрения проблема будет
Dmitry
ну в одном варианте петля сильно короче получается же. или эквипенисуально?
kaktys
Ты запарил
kaktys
Ну сам посмотри
kaktys
Катушка коммутируется на массу?
Dmitry
да
sifun
ток создаваемый самой обмоткой бобины малый
sifun
поэтому он игнорится
kaktys
При размыкании в первичной обмотке тоже импульс, он суммируется со вторичной и заодно ток идёт не через закрытый ключ, а через аккум с парой миллиом
sifun
проблемы у тебя будут из-за емкости всех соплей которая будет разряжаться на промежуток с заметно большим током
Dmitry
ну по сравнению с током первичной обмотки, который больше 5А, вторичный ток совсем мелкий. но от него же получается ВЧ помеха, не? или её вообще нигде не видно? и не оттуда ли растут ноги помех на УМЗЧ в автомобилях?
Dmitry
При размыкании в первичной обмотке тоже импульс, он суммируется со вторичной и заодно ток идёт не через закрытый ключ, а через аккум с парой миллиом
а можно не гонять его через аккум, а «приземлять» на + выводе катушки про эту разницу, в целом, и вопрос
Reautor
Помехи растут когда умзч питание не от АКБ минус, а через кузов
Dmitry
а первая часть вопроса — зачем вообще через аккум гоняют? можно же было коммутировать плюс катушки. возможные ответы «так исторически сложилось» и «экономия одного проводка на трамблёр»
kaktys
Иначе надо два провода
Dmitry
ок, про исторические причины я понял. а сейчас, когда есть ECU и в машинах стало несколько больше проводов и полупроводниковые технологии позволяют коммутировать плюс?
kaktys
Исторически было прлще
kaktys
Особенно igbt не бывают Р
Dmitry
м… ок. значит я ошибся с предположением о возможностях
Th0r
а первая часть вопроса — зачем вообще через аккум гоняют? можно же было коммутировать плюс катушки. возможные ответы «так исторически сложилось» и «экономия одного проводка на трамблёр»
Там же еще при контактном зажигании резистор был, который шунтировался при работе стартера, может с этим тоже сложность реализации связана
kaktys
м… ок. значит я ошибся с предположением о возможностях
Мощных высоковольтных Р MOSFETов не видел
Dmitry
а почему ВВ? там же 14 вольт. ну ок, 60 и 10А
kaktys
Надо не менее 100, лучше на 200в
kaktys
В 12в сети допустимы помехи до 100в, устройства их обязаны выдерживать
ninjz_yeti
расскажи это устройствам)
kaktys
те что сертифицированы те да
ОлегЪ
@sifunsifun подскажи схему простого лабораторника
sifun
мосфет большой, стабилитрон, переменный резистор
sifun
ну у меня и такой стоит очень им доволен)
ОлегЪ
в соседнем чяте обсуждали переделки atx и народ оч обосрал его
sifun
раньше там была начинка с микрой какойто специально для лабника очень старой
sifun
переделка атх это пиздец
sifun
нахуй таким заниматься
sifun
атх старые это просто адская схемотехника
ОлегЪ
ок, а если взять 494 и с нуля на ней что то сделать, или всеравно говно получится?
shadowsoul
@sifunsifun вот ты скажи, питальник киловаттный с али на 60 вольт 20 ампер и DPS5020 разумнее же?
shadowsoul
оно у меня есть
говно и палки
ОлегЪ
говно и палки
дык я и не спорю
shadowsoul
и всего 8к рублей
shadowsoul
и управление внешнее доступно
sifun
если есть желание теребить очко
sifun
то можно
Reautor
не на столько же простого
Чуть посложнее есть, Miandra" погугли, схемотехника треш, но для начала норм
Luigi
не на столько же простого
полозьевый трансформатор со сглажкой транзисторами
Luigi
после моста выпрямления
Luigi
можно и без транзисторов сразу оп ампами сглаживать
Алексей
Доброго времени пользователи. Ищу какого нибудь безумного электрика\паяльщика\инженера\ардуинопаграмиста\маньяка У меня есть контроллер управления РГБ лентой, сконтроллером питания. Весь код с гитхаба. В програмной части все работает, ничего править не нужно если нет каких то предложений. Выглядит в буквальном смысле чудовищно (очень кустарно собрано). Нужен человек который так скажем соберет лучше, так скажем хорошо пропаяет, сделает жесткую "сцепку", возможно что то предложит добавить в схему. И тд. Конечно за кэш.
Алексей
ДС.
Vladimir

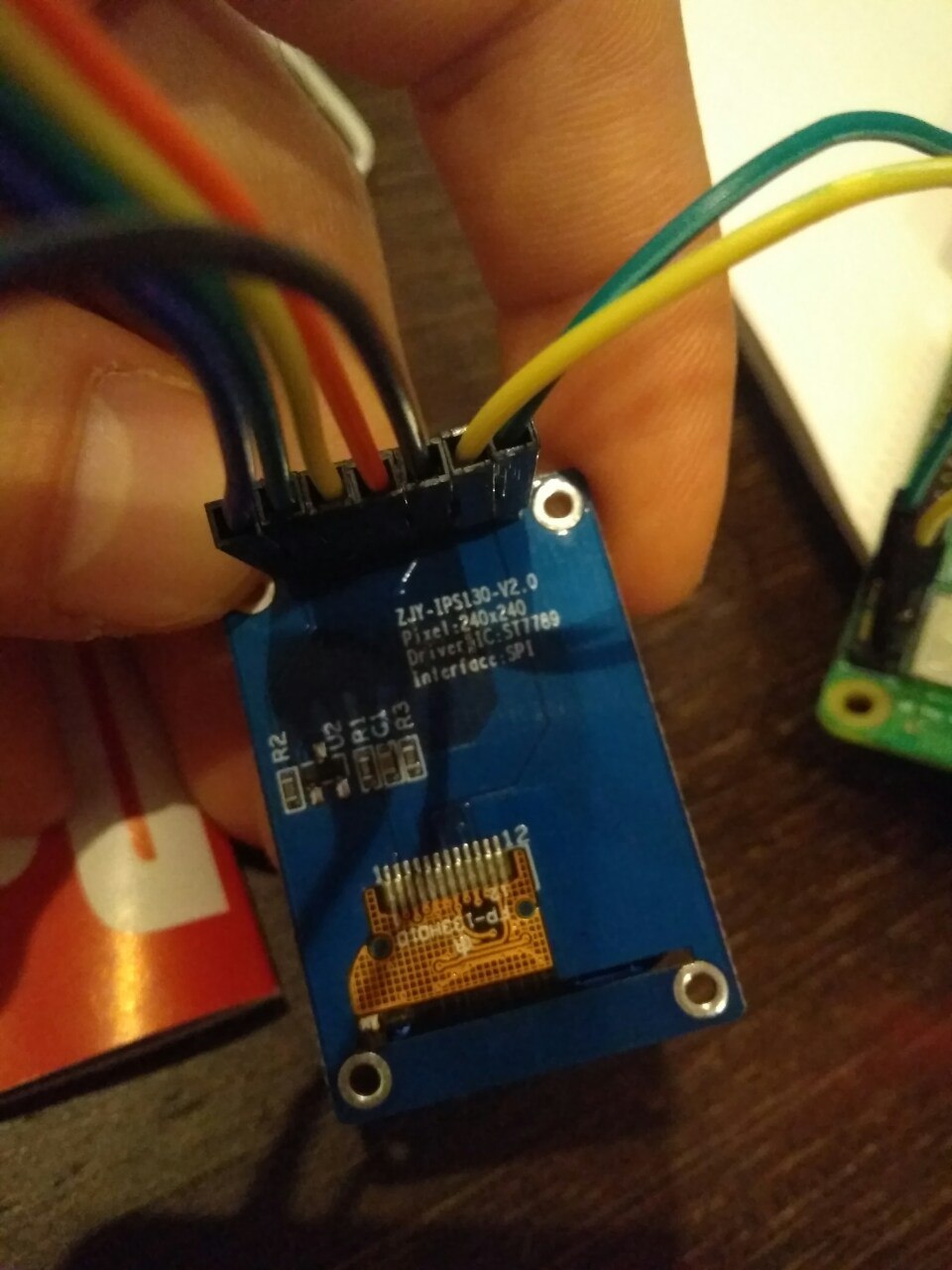

А кто нибудь знает как подключить st7789 spi дисплей к распберри пай? Никак не могу нагуглить внятную инструкцию
Vladimir
Vladimir
№
Сначала
Vladimir
Дрова?
Vladimir

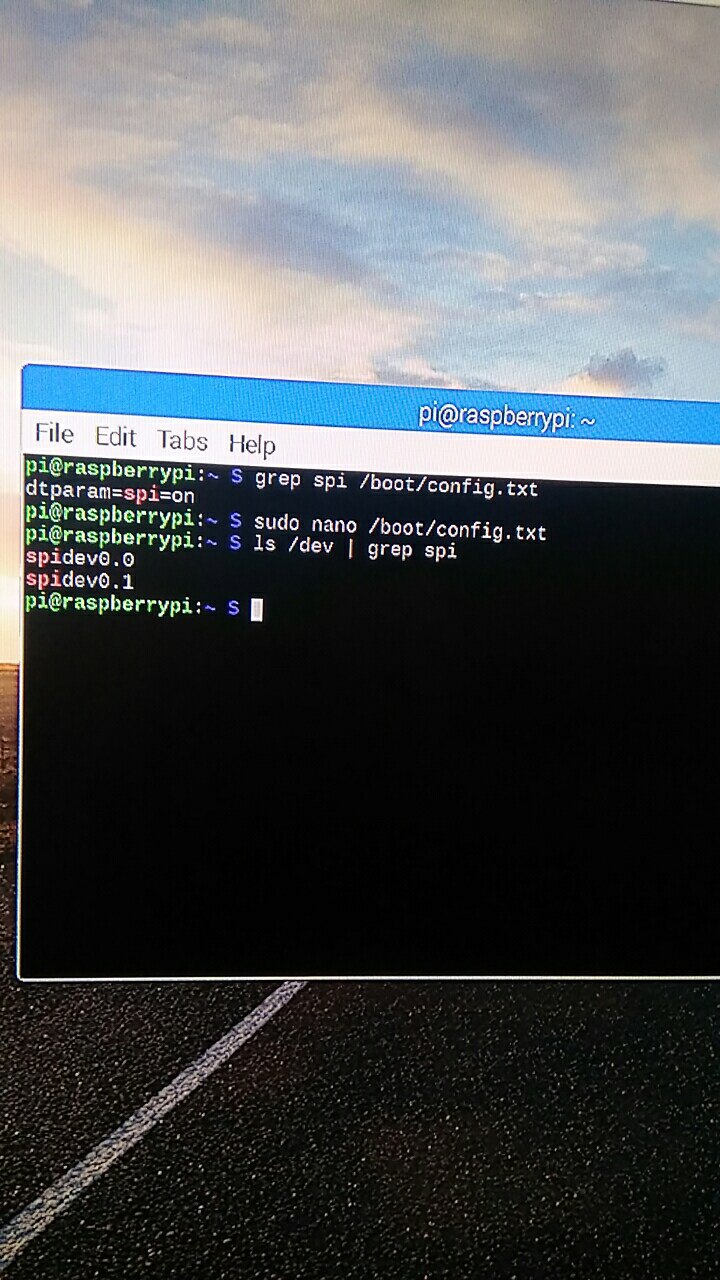

Я включил спи интерфейс в настройках
Vladimir
Anonymous
И уснул
Vladimir
SPI :-)
Vladimir

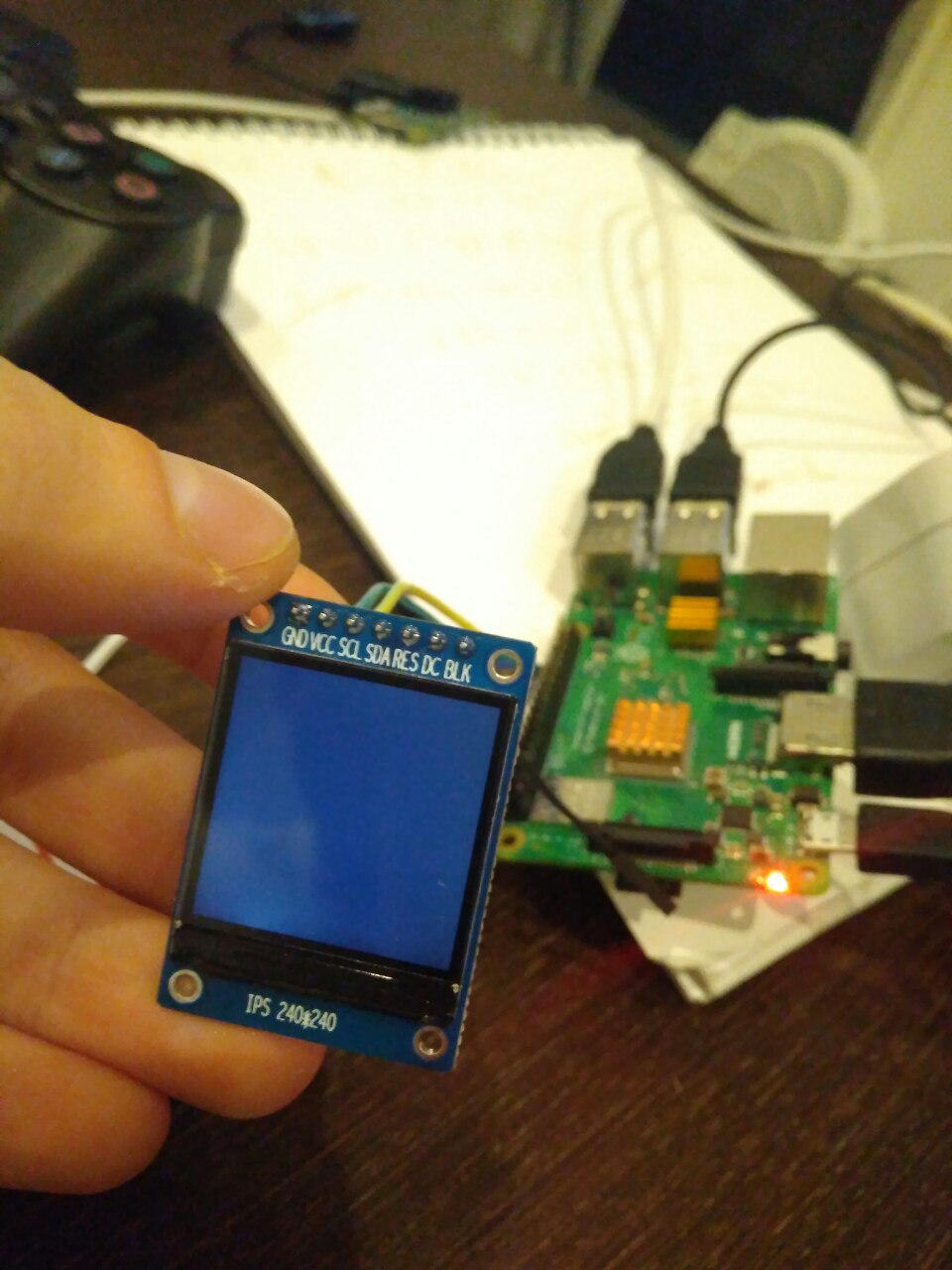

Непонятно как теперь подключить дисплей и вывести изображение. Может кто нибудь сталкивался
Артем
нужно найти как слать данные, отправить дисплею инициализацию а потом заливать туда картинку
Артем
может пригодится лог. анализатор
