kaktys
Это не тиристоры
kaktys
И исходно откуда там питание затворов возьмётся, и почему 3.3в им хватит, и на хрена вообще так их брать с нагрузки которая выключена сначала
Anonymous
Можно просто мостик поставить и коротить мосфетом одним его выход. Но все равно параша и реле проще и надежнее в большинстве случаев
Anonymous
но у него уже 4 транзистора, 2 диода и конденсатора
Anonymous
и 6 резисторов еще
Anonymous
оно уже по размеру больше реле получилось
Anonymous
и не работает
🐧
А для тех, кто не с начала - задача в чем?
Anonymous
чел сказал - зачем в управлении лампочками и прочими приборами ставят реле, транзисторы ведь "проще"
🐧
Аа
🐧
А про твердотельные реле ему уже рассказывали?
Defragmented
А про твердотельные реле ему уже рассказывали?
я схему из пдф про твердотельные реле и привел если что
🐧
При их-то йеннике
Defragmented
Допустим, но почему не взять готовое?
мне откуда знать? читай выше. требуют показать схему
kaktys
Можно просто мостик поставить и коротить мосфетом одним его выход. Но все равно параша и реле проще и надежнее в большинстве случаев
Так делают два встречных MOSFET a, но оно редко дешевле симистора, а тот ещё и дубовее
Anonymous
Так делают два встречных MOSFET a, но оно редко дешевле симистора, а тот ещё и дубовее
тогда еще затворами управлять надо. Я просто самый простой вариант назвал. Хотя с симистором еще проще
kaktys
тогда еще затворами управлять надо. Я просто самый простой вариант назвал. Хотя с симистором еще проще
Ну это само собой, но тут человеку скучно, ему, при его знаниях, качеры б какие собирать, или вортексы для free energy
Ruslan
Это ещё заслужить придётся
Дмитрий
Defragmented
Дмитрий
там транс не относится к реле. просто изменяет напряжение
Ок, тогда козырями:
1. Управлять реле проще.
2. Для реле, не надо городить систему отвода тепла.
3. Реле, при схожих характеристиках дешевле в 2-3 раза.
Defragmented
Ок, тогда козырями:
1. Управлять реле проще.
2. Для реле, не надо городить систему отвода тепла.
3. Реле, при схожих характеристиках дешевле в 2-3 раза.
3) реле которые я нашел стоят около 0.3$ на 10А. транзисторы дороже?
🐧
Ок, тогда козырями:
1. Управлять реле проще.
2. Для реле, не надо городить систему отвода тепла.
3. Реле, при схожих характеристиках дешевле в 2-3 раза.
Тогда тузом: Реле не получится шимить.
Th0r
Th0r
🐧
🐧

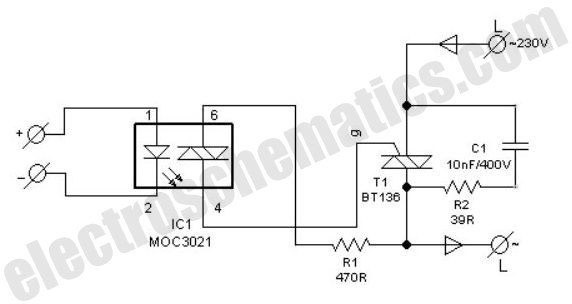

а чем не катит первая же попавшаяся схема из гугла на симисторе?
🐧
Denisio
вот да, схема норм, только резистора на светодиод не хватает а так ок
Дмитрий
а чем не катит первая же попавшаяся схема из гугла на симисторе?
Транзистор в изначальном вопросе был
ОлегЪ
вот да, схема норм, только резистора на светодиод не хватает а так ок
При 5А эта схема превращается в утюг, а даже китайские реле норм работают. И места на плате реле меньше займет
ОлегЪ
Но по хорошему это использовать и симистор и реле. На Хабре не плохая статья была по этому поводу
ОлегЪ
https://m.habr.com/company/unwds/blog/390601/
Царь
Unsupported
Hello,
Unsupported
@Th0rN13 навскидку не знаешь чем отличается LP125WH2 (TL)(B2) от LP125WH2 (SL)(B3)? Разница в цене - 30%
Jean-Luc
Th0r
@Th0rN13 навскидку не знаешь чем отличается LP125WH2 (TL)(B2) от LP125WH2 (SL)(B3)? Разница в цене - 30%
Нет, но помню что то подобное было с одним партномером но с разными разъемами (совсем нестандарт)
Th0r
@Th0rN13 навскидку не знаешь чем отличается LP125WH2 (TL)(B2) от LP125WH2 (SL)(B3)? Разница в цене - 30%
Tl -tn, sl -ips, еслм верить интернету
Defragmented
на 16А, 400-600в:
реле стоит 0.34$ (0...0.4вт тепла)
2 мосфета стоят 0.8$*2=1.6$ (0...30вт тепла)
триак стоит 0.1$ (0.3...1...13...5вт тепла)
триак течет на 5мА. его можно зашунтить: резистором 2W за 0.02$
транзистором за 0.13$ (IRF820, FMMT560TC)
триак греется. но чем он горячее тем меньше он греется. поэтому достаточно освободить место вокруг чтобы он ничего не сжег и мог быть горячим сам
мощность удержания:
мосфет ~0вт, реле 0.4вт, триак 1вт
Defragmented
а я и не агитирую конкретно за мосфет. триак тоже норм
Defragmented
из даташитов
Defragmented
0.3вт-0.6вт на удержание и еще сотни мвт на сопротивление контактов
Defragmented
триак - 0.2...1.6 вольт падение. на 100*С падение около 0.5в
Defragmented
ты точно почитал что я писал?
Th0r
И гальванической развязки
Defragmented
И гальванической развязки
замыкание транзистором дает порядка вольта напряжения в открытом состоянии. что уже вполне безопасно
Th0r
замыкание транзистором дает порядка вольта напряжения в открытом состоянии. что уже вполне безопасно
Не понял как одно с другим связано
Serjio
Defragmented
Не понял как одно с другим связано
триак закрылся
5ма, 300в
транзистор открылся шутнируя нагрузку
5ма, 1в
Th0r
замыкание транзистором дает порядка вольта напряжения в открытом состоянии. что уже вполне безопасно
Гальваническая развязка она не только про безопасность, но и про безопасность в неисправном состоянии
Defragmented
Гальваническая развязка она не только про безопасность, но и про безопасность в неисправном состоянии
реле безопасны в неисправном состоянии? нет
Th0r
реле безопасны в неисправном состоянии? нет
Да, обмотка реле никак не связана с коммутируемыми контактами
Defragmented
Да, обмотка реле никак не связана с коммутируемыми контактами
т.е. тебе важна защита маленькой платы больше чем защита самого девайса?
потому что триак надежнее реле
Th0r
т.е. тебе важна защита маленькой платы больше чем защита самого девайса?
потому что триак надежнее реле
Мне важна защита человека, который тыкает пальцем в маленькую плату
Defragmented
Мне важна защита человека, который тыкает пальцем в маленькую плату
а защита человека который тыкает в большой девайс которым эта плата управляет?
Defragmented
на мой взгляд это вот что:
Defragmented
Zero-risk bias - Wikipedia
en.wikipedia.org
Zero-risk bias is a tendency to prefer the complete elimination of a risk even when alternative options produce a greater reduction in risk (overall). This effect on decision making has been observed in surveys presenting hypothetical scenarios and certain real-world policies...
Serjio
вот что происходит когда ардуинщики в розетку лезут. не убейся там хоть
Th0r
а защита человека который тыкает в большой девайс которым эта плата управляет?
Давай так, ты собираешь практическую схему, я тебя разбаниваю
Th0r
Аккаунт то будет
Defragmented
с админом не согласились.
преступление, однозначно )
Th0r
с админом не согласились.
преступление, однозначно )
Ты просто несешь не просто пургу, а опасную пургу
Serjio
+
Anonymous
а защита человека который тыкает в большой девайс которым эта плата управляет?
какого такого девайса? В чем должна заключаться его защита?
Defragmented
какого такого девайса? В чем должна заключаться его защита?
в больших % работоспособноти устройства которое его включает\выключает.
Defragmented
какого такого девайса? В чем должна заключаться его защита?
девайса - котла\обогревателя. который мы включаем\выключаем
Anonymous
ну вот комутируется он реле и чо? У реле сгорела обмотка - он выключается. Если в девайсе кз - должно выбить автомат, ну или в реле контакты сгорят. хуже всего оплавятся и не отлипнут
Anonymous
но тут и твой симистор спечется
Defragmented
ну вот комутируется он реле и чо? У реле сгорела обмотка - он выключается. Если в девайсе кз - должно выбить автомат, ну или в реле контакты сгорят. хуже всего оплавятся и не отлипнут
именно. и реле может залипнуть и не отлипнуть.и это частый вариант поломки
Anonymous
ну так и транзистор при скачке напряжения или кз залипнет навечно
Defragmented
управление беспроводное в любом случае
Defragmented
ну так и транзистор при скачке напряжения или кз залипнет навечно
шансы на то что симистор залипнет открытым намного меньше
