Sergey
мне кажется если чуть криво собрать, все теоретические данные уже будут неважны
Максим
Привет всем. Подскажите схему шим регулятора с обратной связью по току
Николай
не излучает куда? За пределы корпуса прибора?
Defragmented
не излучает куда? За пределы корпуса прибора?
на 2.4ггц
да, за пределы прибора
но я думаю и сам прибор лучшк защитить и максимально ослабить влияние катушки на прибор
Николай
на 2.4ггц
да, за пределы прибора
но я думаю и сам прибор лучшк защитить и максимально ослабить влияние катушки на прибор
Для этого экранируют секционно:
http://www.radioscanner.ru/uploader/2011/p6290323.jpg
Но не на 2.4ГГц.
Defragmented
Максим
Тогда без разницы, ток то снимается по "массе"
Аа можно схему? Двигатель без обратной связи. Я собирал на 555 и аттини 13 и ардуино, но без обратной связи
Defragmented
не те буквы к словам выше вставил Ж)
The fundamentals of antenna theory requires that the antenna be "impedance matched" to the transmission line or the antenna will not radiate. The concept of VSWR is introduced as a measure of how well matched an antenna is.
думаю ты был прав
Anonymous
понял. но квч вычислять сложно, разве что мерить
тогда спросим по-другому: есть ли какие-то простые закономерности которые позволяют сказать что на данных параметрах антена будет излучать столько то?
(зная ток, резонансную частоту антены, добротность антены, частоту, размеры)
поищи учебники по антеннам, заодно и я почитаю если скинешь
kaktys
kaktys
Аа можно схему? Двигатель без обратной связи. Я собирал на 555 и аттини 13 и ардуино, но без обратной связи
Шунт в массу ему и с него снимай
Anonymous
хотел поискать сам, только времени нихуя нет
Anonymous
если найдешь буду благодарен
Defragmented
поищи учебники по антеннам, заодно и я почитаю если скинешь
http://www.antenna-theory.com/m/basics/main.php
я пока это читаю
Anonymous
помоему лучше начать с векторов B и E потом понять почему они синфазны, затем понять почему именно лямбда на два
Anonymous
я прост так себе это представляю
sifun
мощность двигателя какая? тип двигателя коллекторный с магнитами или универсал?
Максим

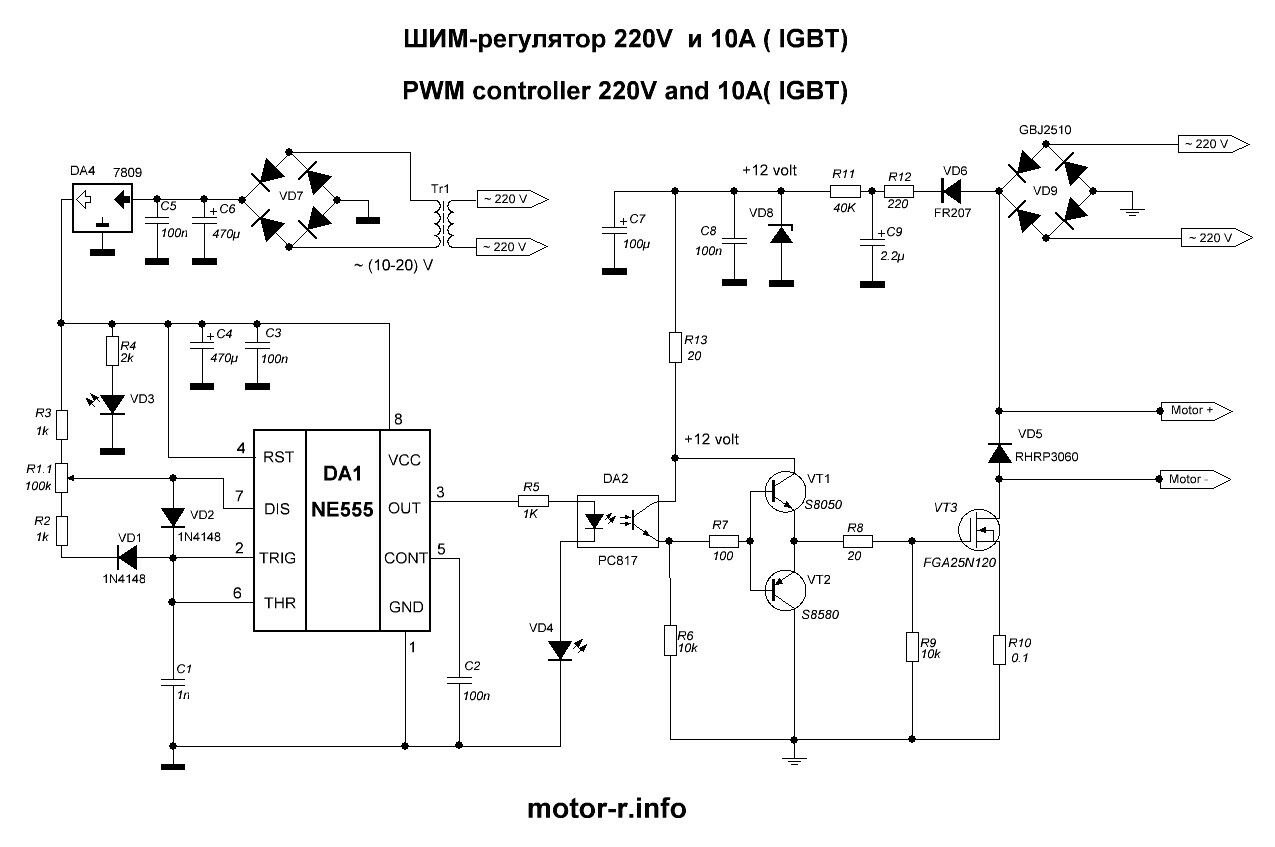

Вот такое собирал
Максим
мощность двигателя какая? тип двигателя коллекторный с магнитами или универсал?
200 вт. Мотор от стиральной машины
kaktys
sifun
а симистор не нравится7
kaktys
Обороты через ток стабилизировать - не благородная задача
sifun
в двигателе датчик оборотов есть еще обычно
sifun
в строгом смысле невозможная
sifun
как раз через напряжение их как то можно регулировать
sifun
если нет обратки
Dmitry
а WS2812 по I2C можно кормить?
или i²c в ошибку сваливаться постоянно будет?
kaktys
sifun
в итоге надо обороты поддерживать?
Dmitry
я знаю
sifun
или момент
Dmitry
да, оно похоже на spi
просто плата под i²c разведена. вот и задумался.
(да, можно софтово дёргать, в принципе)
sifun
так обороты или момент
Максим
Момент
sifun
а то ты путаешься в показаниях
sifun
что двигатель крутит?
sifun
если момент то да стабилизатор тока
Максим
Станочек
sifun
начать можно например с uc3843
sifun
должно хватить тут
sifun
вот поэтому вместо конкретных вопросом сразу говорите что надо в конце
kaktys
вот поэтому вместо конкретных вопросом сразу говорите что надо в конце
Такие сюда не приходят
sifun
потому что приходится выпытывать всю историю ошибочных представлений о вопросе
kaktys
@DefragmentedPanda ты хотя бы молчи
Defragmented
ахаха =) я постараюсь все описать сразу :Р
Defragmented
(катушка для 2.4ггц которая не антена. попытка получить q=100 и малое излучение)
обычные индукторы типа трансформатора из стали на 50гц могут иметь высокий Q, в тысячи, даже когда они далеко от резонансной частоты. и на довольно широком диапазоне (десятки раз по частоте)
а мелкие катушки на 2.4ггц имеют q>100 только у резонансной частоты. т.е. очень узкий диапазон
почему так? как отличить настоящий q от резонансного q
sifun
тогда нужны обороты
sifun
а не момент
sifun
ставь магнитик на зад вала двигателя, разбирай любой компьютерный кулер дешевый там датчик холла с которого сразу будет прямоугольный сигнал с частотой вращения двигателя
sifun
потом на мк уже кодить
sifun
аналоговая реализация возможна но я думаю ты не потащишь и проще накодить
sifun
управление через симистор фазовое
sifun
либо купи на алиекспресс за гроши готовую какашку с датчиком в комплекте
sifun
фу блять чо это за слово такое гадкое
sifun
совчинское
sifun
да ну говна кусок
Максим
Едет с али u2010b. Для пробы
