Joric
разве при 10 ма на 22 ледах не будет 220 ма?
електр🟢нік ✙🟠рчбеч ඞ
по 10ма на каждый цвет
Joric
вообще такие регуляторы в sot23-5 они бывают выше 300 ма?
Joric
а блин
Aleksandr
Joric
но 10 ма это наружную рекламу освещать. я думал там 1-5 ма
Aleksandr
Прям да
Joric
ага. есть 500 ма регуляторы в sot23-5 оказывается
Joric
и даже 600
електр🟢нік ✙🟠рчбеч ඞ

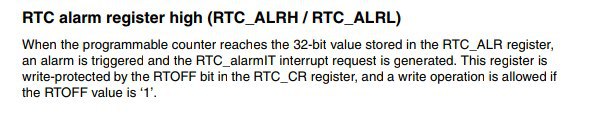

RTOFF включен?
Aleksandr
Да
Joric
ⓥⓘⓞⓛⓞⓘⓥ
Привет всем. Нужна помощь.
Краткая история:) есть душевой бокс, находится в ванне, имеет функцию аоспроизведения ФМ, фм через ЖБ стены не пробивает никак, да и радио общее слушать пока моешься не кайф, реклама и политика одна).
Было принято решение сделать ФМ передатчик, который будет транслировать то что записано на карте памяти к примеру, просто цыклично по кругу.
Прошу подсказать самый простой способ реализации данного решения, которое будет лежать сверху на боксе, возле провода антенны)
В наличии имеется несколько китайских плат Ардуино, и несколько наборов модулей для него с али. Поэтому приоритет на них делаю. Знания для проектирования с нуля не обладаю. Ищу готовое решение, ардуино, или с али доступных компонентов.😊
електр🟢нік ✙🟠рчбеч ඞ
например RTOFF бит ридонли
Joric
кстати бесплатные пцбхи. я прям начал быстро-быстро прототипировать не знаю успею нет, там 500 купонов на 10 плат 10х10 см http://www.elecrow.com/blog/free-prototyping-for-christmas-pcb/ доставка $8
ᴍɪɴᴛʏ 🅝🅔🅞🅝 🇵 🇦 🇳 🇩 🇦
Joric
мне оттуда вот такие платки пришли, безпроблемные. цвет можно любой выбрать бесплатно, а не как на Изя-еда https://i.imgur.com/KnxE6Ea.jpg
Joric
вот так красивше https://i.imgur.com/HT3SX5R.jpg отсюда https://github.com/joric/bluetosis
Joric
Joric
подскажите про ЧиД у меня в заказе некоторые компоненты на заказ 3-4 недели, можно менеджера ЧиД попинать чтобы он их убрал и поставил те что есть на складе выставил счет на разницу и тут же отправил? идут ли они там навстречу при уже оплаченных заказах? две недели уж прошло.
Byte
подскажите про ЧиД у меня в заказе некоторые компоненты на заказ 3-4 недели, можно менеджера ЧиД попинать чтобы он их убрал и поставил те что есть на складе выставил счет на разницу и тут же отправил? идут ли они там навстречу при уже оплаченных заказах? две недели уж прошло.
Идут, от конторы заказ когда делал — ускорял пару раз таким образом. От частного — не знаю…
Joric
сенк
Joric

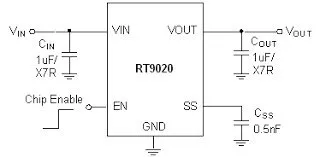

а про кондеры кто-нибудь скажет, зачем столько рассыпухи возле LDO? там два кондера по 1 мкф на входе и выходе. без них никак?
Dmitry
ой, Жорик вернулся
Joric
хай
Joric
мне что-то так влом липо чаржер разводить полностью. кому надо пусть китайский чаржер подцепят. а так будет usb с регулятором и cr2032 переключаемые рубильником т.к. source selector я тоже не уверен что смогу сделать неутекающий
Joric
как мне кажется физический рубильник на cr2032 это вообще нормальная тема, чисто для уверенности
Anonymous
Передатчик от 9-12в постоянки запитай, бп от роутера например подойдет
Ground
боже, почему нельзя было просто влепить делитель?
Ну вот изначально там был делитель и даже обычный маленький трансформатор силовой на 24 вольта в качестве измерительного, но нужно было уменьшить схему, плюс по точности измерений силовой трансформатор не самая лучшая штука, решил поставить специальный измерительный zmpt101b но у них со фторички напрямую снимать напряжение тоже нельзя, по датащитам там на вторичке резистор от 50 до 200 ом, а тогда на нем маленькое падение напряжения, плюс при скачках ADC очень не любит когда ему подают на вход напряжение выше чем напряжение его питания даже коротковременно, в общем такая схема и получилась.
sifun
а тт что он собрал это тот же делитель только верхний резистор находится до транса а нижний после
sifun
это такой хитрожопый ход и работать с малогабаритным трансом будет только так
Ground
Эт фактически трансформатор тока и получился
sifun
ага
Ground
Да и малогабаритный транс ещё и по цене хорош
sifun
и работает это при большом коэффициенте деления
Ground
Если нужно там на выходе делителем можно среднюю точку поднять или на входе тогда можно от двухполярного питания операционников отказаться, но мне это не надо.
sifun
да это во многом неплохая штука
Joric
как сделать пады на pcb которые по умолчанию соединены чтобы автороутер не пытался их разроутить? типа jumper wire. как такие пады сделать? может у них название какое-то есть гуглимое. мне лично для кикада надо но его похоже тут мало юзают
Joric
я пытаюсь panelized pcb сделать из отдельных кусков которые edge коннекторами соединены и автороутер не может путь по воздуху найти. не знаю как ему дать понять что они будут потом соединяться вместе и их роутить не надо
Joric
кажется загуглил наконец что-то похожее https://forum.kicad.info/t/off-schematic-connections-and-ratsnest/9762/2
́🇷🇺
есть годная статейка о методах борьбы со статикой? а то у меня шкура электризоваться не по-детски стала. -_-
Th0r
Th0r
кажется загуглил наконец что-то похожее https://forum.kicad.info/t/off-schematic-connections-and-ratsnest/9762/2
как твой бизнес? процветает?
https://i.imgur.com/Ng8denQ.png
Joric
у меня случай был - ни с того ни с сего начала бить током ручка от двери туалета. больно била, лишний раз подумаешь браться за нее или нет ) больше никого не била, только меня, просто проклятие какое-то. оказывается я накапливал статику потому что у меня на ноуте был включен вайфай. вырубил его, подцепился езернетом - статика вся пропала
́🇷🇺
central
почему? реальный абсолютно случай
кто тут физику знает? возможно ли накопить статику электромагнитными волнами
Joric
мб езернет ее снимает в итоге я не знаю
Joric
ноут на столе лежал просто
Andrey
синтетика электрихуется от любого чиха
Joric
вообще не связано. только вайфай/езернет
Andrey
Может еще и в носу не надо ковыряться?
Joric
как твой бизнес? процветает?
https://i.imgur.com/Ng8denQ.png
процветает с 2006 года https://i.imgur.com/XRFKVdA.jpg
́🇷🇺
Th0r
процветает с 2006 года https://i.imgur.com/XRFKVdA.jpg
такие не видел, а те что я видел - недавно появились
Joric
Joric
я еще серый заказал как у россмана правда стоил он тогда $6.09 а не $7.23. пока не пришел. https://www.aliexpress.com/item/Heat-resistant-BGA-Soldering-Mat-Silicone-Heat-Gun-Soldering-Station-Insulation-Pad-Repair-Tool-Maintenance-Platform/32954669091.html
Johnny
Дмитрий
Максим
Максим

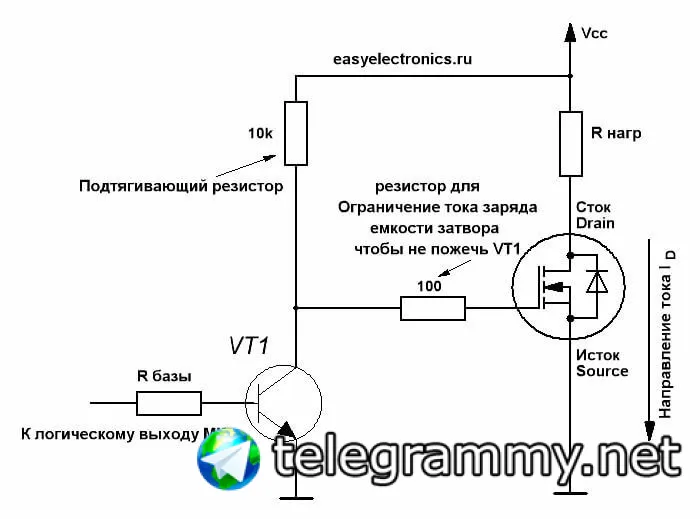

Нужен совет. Собрал эту схему. В качестве нагрузки светодиодная лента. На базу транзистора приходит сигнал с датчика движения. Когда сигнала нет, лента еле горит
Максим
Подтягивал затвор к земле через 30 ком и базу к земле через 30 ком, не помогает
Denisio
тебе надо затвор подтянуть не к +, а к земле, чтобы он надежно закрывался
Denisio
тьфу блядь, базу!
Denisio
у тебя походу не закрывается транзистор полностью
metaclass
у меня случай был - ни с того ни с сего начала бить током ручка от двери туалета. больно била, лишний раз подумаешь браться за нее или нет ) больше никого не била, только меня, просто проклятие какое-то. оказывается я накапливал статику потому что у меня на ноуте был включен вайфай. вырубил его, подцепился езернетом - статика вся пропала
езернет тупо статику с тебя снимал :)
Hakon
Ты там транзистор с микрофона что ли юзаешь?
