Johnny
у неё питание дэбильное, разве можно так делать
sifun
не только это стремно
sifun
там ещё и каскод
Johnny
я думаю единственный выход это полностью заменить бп, поставить внешний
Johnny
ток правда неизвестен
sifun
в первую очередь снаббер посмотреть
sifun
и соотношение витков в трансе
sifun
там если головой не подумали то может ебать просто так
BratKondrat
сделал клоны
Byte
«…чёк», блеа…
BratKondrat
почерк красивый
BratKondrat
инвентаризация чтоле
Serjio
NCP1055B
На ней флайбек делал, всё норм, снаббер пожирнее нужен. Но это устарелая микра так как есть NCP101* серия - добавлен мягкий старт и всякие плюшки, к тому-же дешевле, но достать сложнее
Serjio
Вообще топовый контролер если нужно сэкономить место, но только для этого он и подходит
№
№

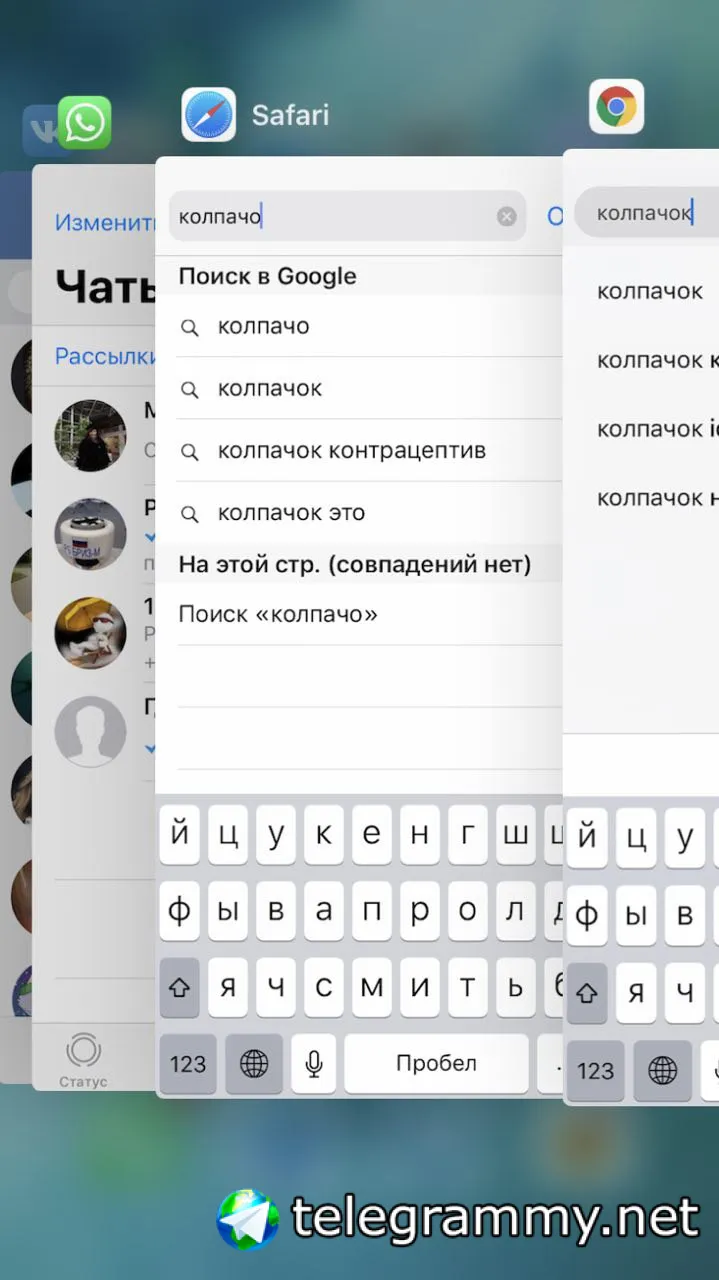

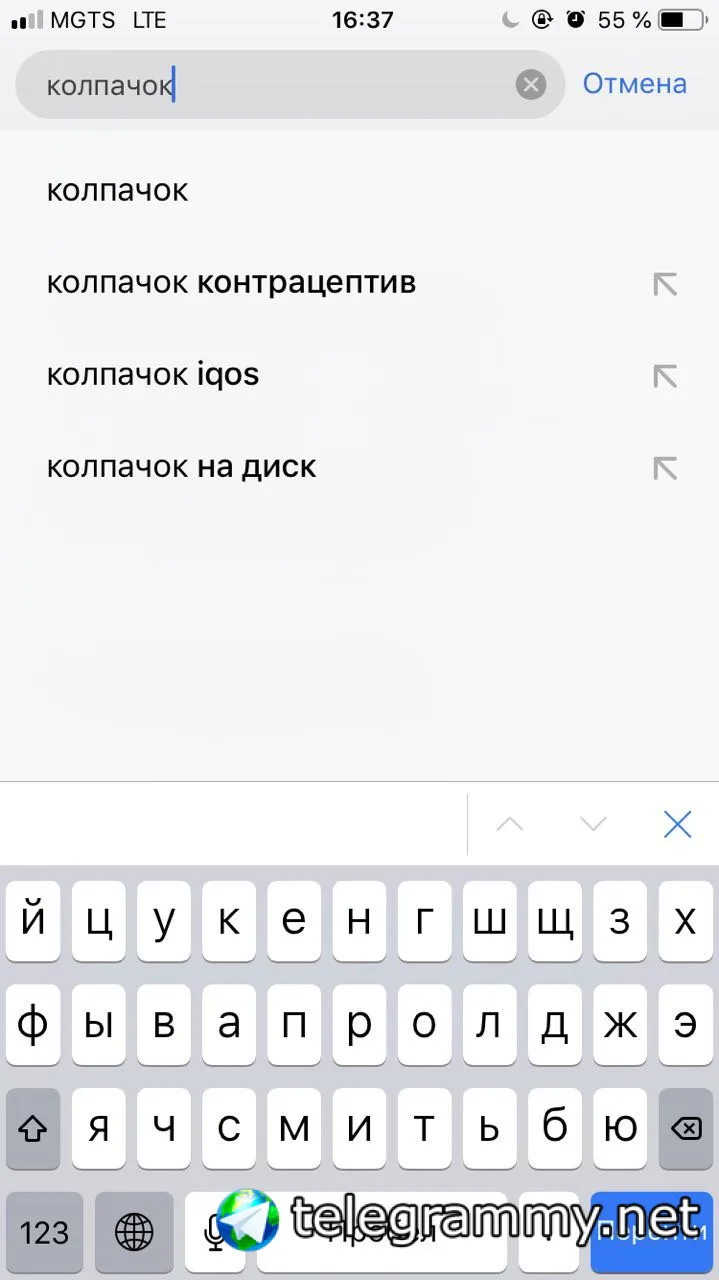

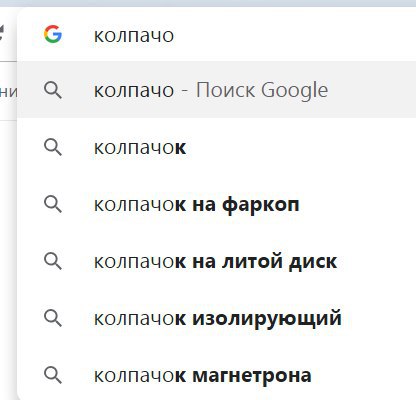

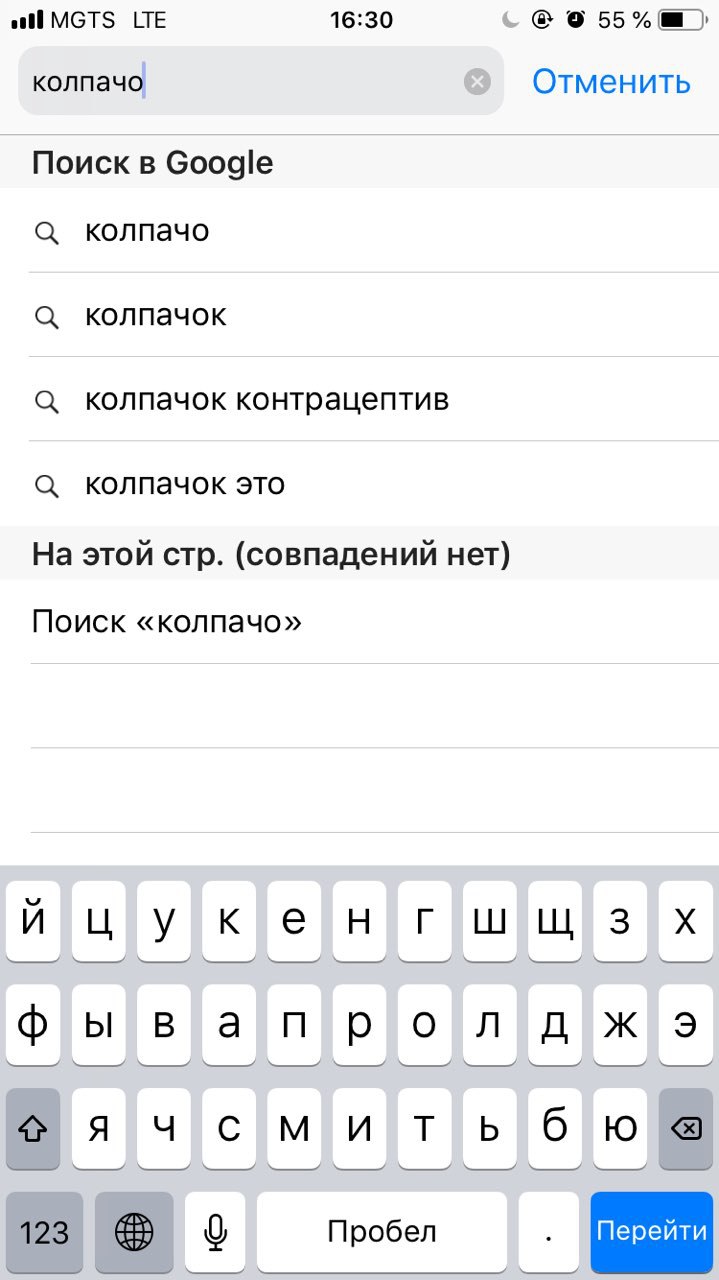

Колпачок контрацептив?
№
Helix
по предыдущим запросам ореинтируется:)
Andor
Helix
№
№
№
Почему он мне это показывает
№
Johnny
в чем прикол?
Anonymous
гуглофоны боллее приличные
Anonymous
а на гейфоны люди как-то заработать должны

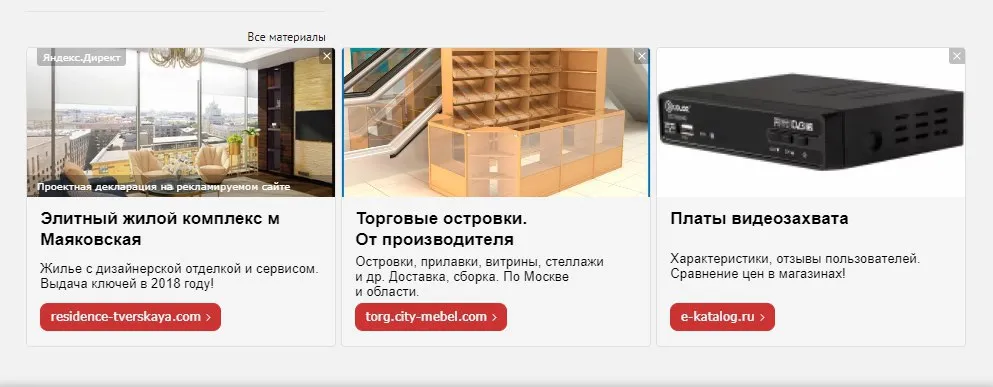

Helix
гугл же у тебя один, какая разница:)
№
№
зато контекстная не пиздит
Johnny
Anonymous
NCP1055B
У нее в даташите последовательно с основным полевиком внутри еще полевик с неизолированным затвором нарисован. Зачем это так? Лимит тока? Такой полевик ведь имеет ток когда гейт на земле как там нарисовано. Возможно если разводка кривая, то в момент переключения там земля скачет и от этого выгорает этот полевик. Ну это мое ньюфажное мнение, я не шарю
sifun
сейчас применяется довольно часть в дешмане
sifun
это позволяет сэкономить расход энергии на управление транзом
Johnny
хм, разводка? блин, надо прибор снимать, а сначала добраться до него
Johnny
мб действительно с разводкой нахуевертили
sifun
токи маленькие, вряд ли
sifun
вот насчет снаббера важнее
Johnny
токи маленькие, вряд ли
если первичка неправильно расчитана, мб они повышенные. Снаббер тож чекну, правд шо там менять не шарю
sifun
ну ты сфоткай
Anonymous
А за счет чего достигается снижение энергии переключения в такой схеме? Емкость гейт-дрейн меньше?
sifun
мосфет снизу низковольтный
sifun
его емкость затвора крошечная
sifun
а верхний который актуально запирает 700в открывается самим током первички
sifun
а не, закрывается
Dmitry
https://twitter.com/tjournal/status/1072240357109313539
Николай
сдвиг фаз между электрической и магнитной составляющей электромагнитного поля изменяется по мере удаления от излучающей антенны. Вблизи небольшой (относительно длины волны) антенны электрическая и магнитная составляющие поля радиоволны сдвинуты по фазе на 90 градусов. При увеличении расстояния от антенны эта разница уменьшается. При достаточном удалении от антенны сдвиг фаз сходит к нулю.
https://habr.com/company/rtl-service/blog/281837/
Serjio
На самом деле NCP1055 очень легко сделать плохую разводку - да, токи маленькие, но ток контроля меньше ещё в 10 000 раз. Нужно следить за разводкой. Хз почему ни в одном датащите не указан резистор между входом контроля и оптопарой, без него легко получить ситауцию когда за счет паразитной емкости транса начало такта генерирует помеху что практически мгновенно прерывает контроль - в итоге ncp просто будет подавать наносекндные импульсы в транс. При отсутсвии нагрузки будет выходное напряжение, но токоотдача практически нулевая. Забавно было ещё то что при пониженном напряжении, вольт 150 постоянки он работал нормально - видимо помеха недостаточно сильной была при таком напряжении
Serjio
Ахах, да не важно, это оффтоп про NCP, от такого не взрывается
Unsupported
@Th0rN13 чинить эпловский монитор доводилось?
№
моноблок?
Unsupported
Нет, монитор
Unsupported

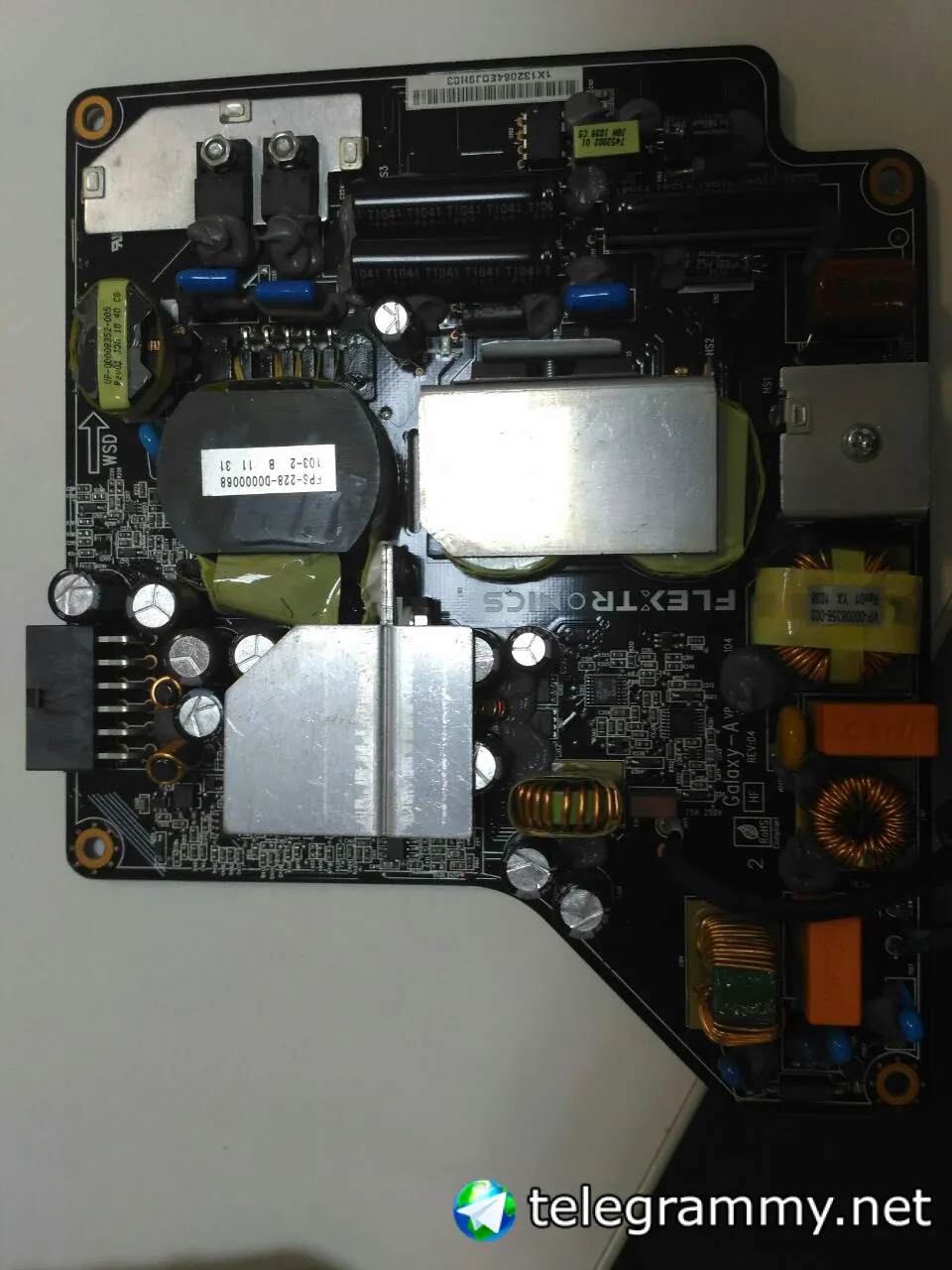

Короче, есть БП
Unsupported
Unsupported
BOZTÜRK
Парни привет чем можно отчистить жало паялки?
Unsupported
стоит 2 керамики параллельно после дросселя, одну пробило, я её снял, понитор проработал несколько часов и вторую пробило
BOZTÜRK
От канифоли
BOZTÜRK
Спирт отдерет?
Unsupported
вряд ли
Unsupported
просто горячий паяльник бронзовой мочалкой
Unsupported
а собственно, вопрос: вряд ли есть сервисмануал на этот БП, а мне интересно: выбило их из-за превышения напряжения или неправильные конденсаторы стояли
Unsupported

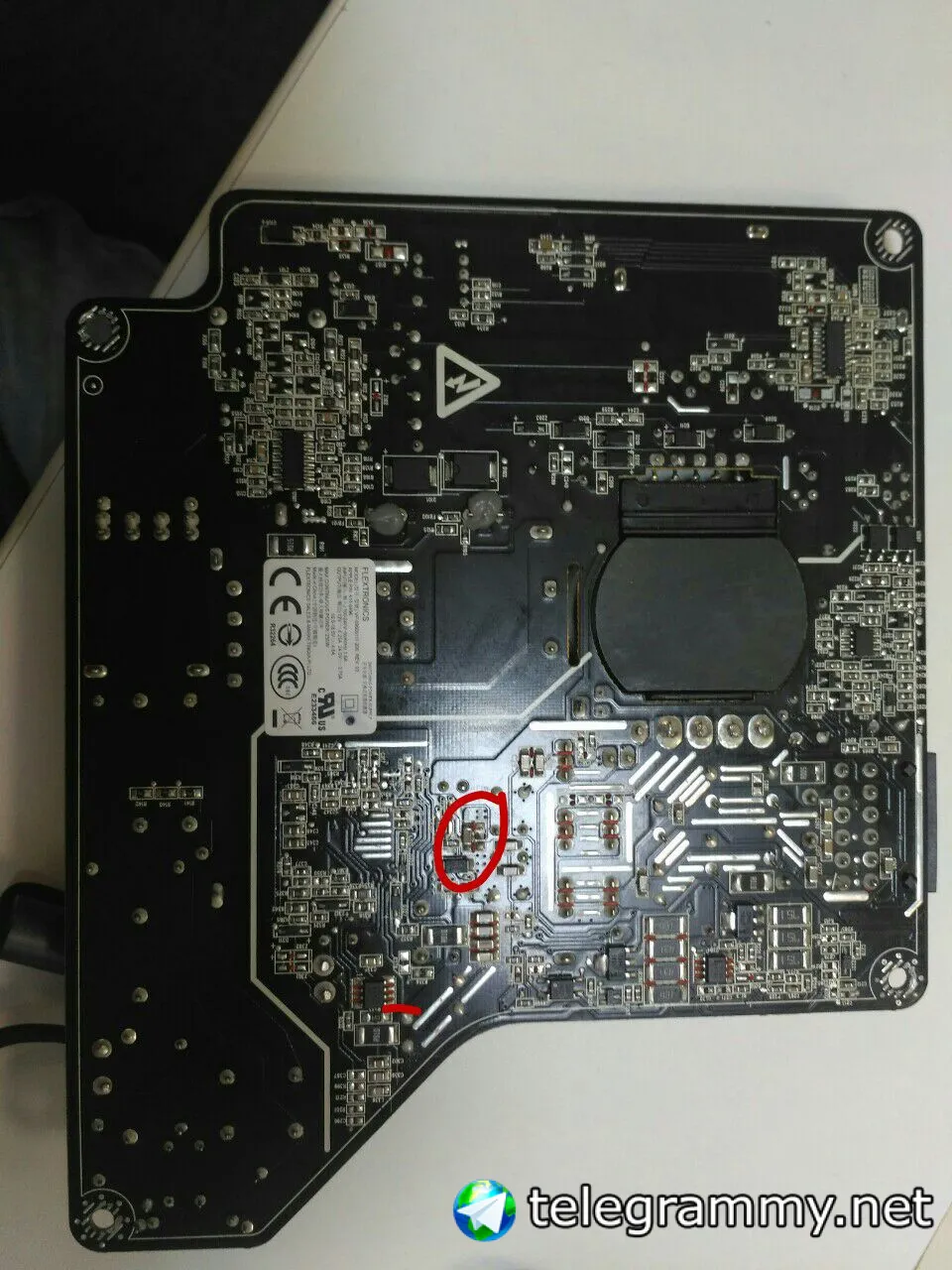

так же нафига герметик на обратнрой сторое над транзисторами?
Артем
Unsupported
@Th0rN13 никогда не спит :)
Unsupported
наверное работает :(
Th0r
а собственно, вопрос: вряд ли есть сервисмануал на этот БП, а мне интересно: выбило их из-за превышения напряжения или неправильные конденсаторы стояли
Не чинил такие. Если плата гнется например, то керамика может повредится из-за этого
Unsupported
погнуть можно, но она там зафиксирована
Unsupported
я мог повредить керамику, когда отпаивал её и ставил обратно?
Unsupported
протсо здесь стоит после трансформатора выпрямитель на диодах, электролиты с керамикой, дросселёк и эта пара керамик, странно. что она сдохла, а те, что перед дросселем - нет
