Joric

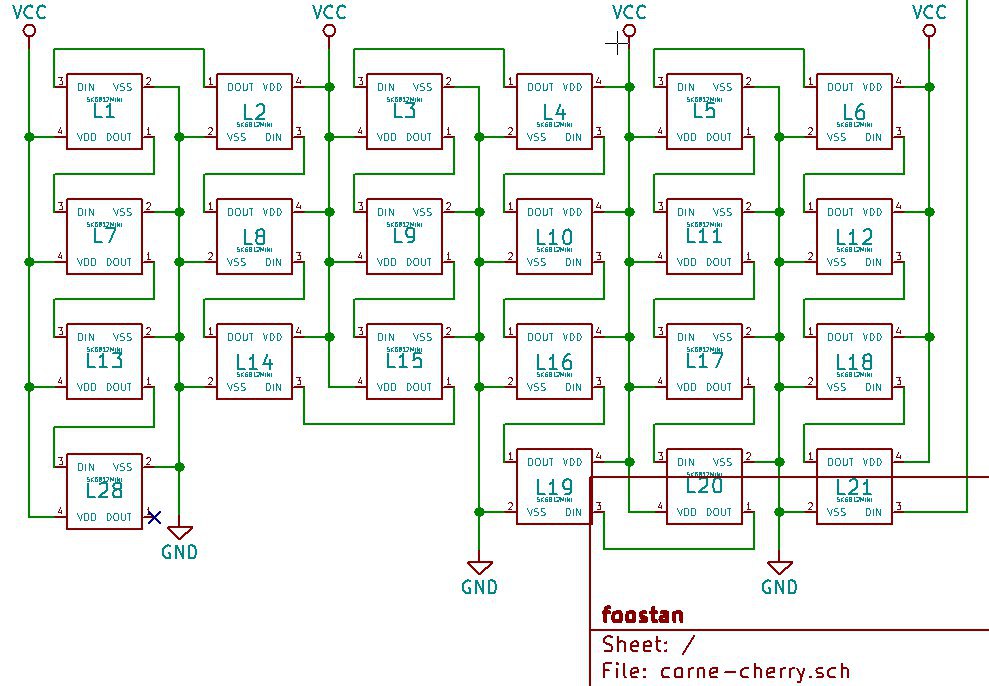

а что, получается можно 2812b соединять лентой без кондеров по дате?

Joric

а что, получается можно 2812b соединять лентой без кондеров по дате?

отсюда https://github.com/foostan/crkbd очень мне эта пепяка понравилась.

Joric

отсюда https://github.com/foostan/crkbd очень мне эта пепяка понравилась.

или они не лентой а матрицей, и там кондеры не нужны при таком подключении? только что увидел что они на группы какие-то разделены

Joric

или они не лентой а матрицей, и там кондеры не нужны при таком подключении? только что увидел что они на группы какие-то разделены

хотя не, вроде din-dout строго лентой. они правда не совсем 2812b а sk6812mini. питание запараллелено похоже специально. кондеры в ленте не по дате же а по питанию а тут просто можно выкинуть кондеры из схемы. круто.

Unsupported

хотя не, вроде din-dout строго лентой. они правда не совсем 2812b а sk6812mini. питание запараллелено похоже специально. кондеры в ленте не по дате же а по питанию а тут просто можно выкинуть кондеры из схемы. круто.

Зачем по дате кондеры?

Unsupported

Только блокировочные конденсаторы по питанию, а дата там на частоте 2.5МГц или около того, цифра

Joric

ну вот видишь обошлись без кондеров по питанию совсем

Unsupported

В идеале, они бы не помешали у каждого диода, но так мало кто делает, если надёжность - не главное

Joric

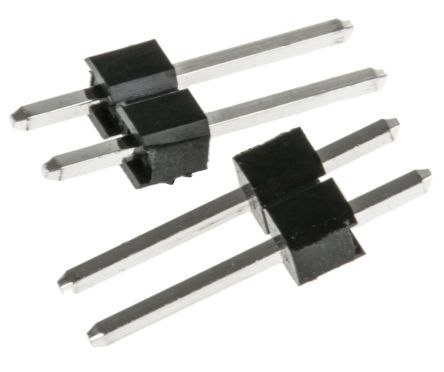

нужна длинная плата но хочется уложиться в 10х10см при заказе, какое соединение можно придумать встык, контактов надо немного штук 4-8. чуваки делают через дырки и джамперы 2.54мм соединение, может кто видел надежное просто пайкой встык? металлизация спаянная или дорожки спаянные встык отломятся просто. мб металлизацию + шипы как паззл чтобы нагрузка на излом была бы не только прямой но и боковой https://3.bp.blogspot.com/-SDtkPph2004/WlOwkiv1ZrI/AAAAAAACKpk/1ywCvLlXaQoMO9J2UlGte-PEJZuXXJZyQCEwYBhgL/s0/h.jpg чтобы можно было просто спаять соплями припоя

Joric

вот так кажется не особо прочно как-то https://2.bp.blogspot.com/-sMHFkJg9nPo/WlOwYPb2jtI/AAAAAAACKpY/BVg4dwizjAoxupzumP49WnGjziBtEb67gCEwYBhgL/s0/f.jpg

shadowsoul

нужна длинная плата но хочется уложиться в 10х10см при заказе, какое соединение можно придумать встык, контактов надо немного штук 4-8. чуваки делают через дырки и джамперы 2.54мм соединение, может кто видел надежное просто пайкой встык? металлизация спаянная или дорожки спаянные встык отломятся просто. мб металлизацию + шипы как паззл чтобы нагрузка на излом была бы не только прямой но и боковой https://3.bp.blogspot.com/-SDtkPph2004/WlOwkiv1ZrI/AAAAAAACKpk/1ywCvLlXaQoMO9J2UlGte-PEJZuXXJZyQCEwYBhgL/s0/h.jpg чтобы можно было просто спаять соплями припоя

накладывай пины от 2.54 лёжа, вытащив из пластика, и пропаивай

shadowsoul

заебёшься ломать уже начиная с трёх

shadowsoul

в идеале - с двух сторон так

Joric

я бы паззл нарисовал или шип и обпаял его но мне кажется есть риск что контур неточно вырежется... хотя... напильник же есть

Joric

есть соблазн перфорацией металлизированной спаять встык но я прямо вижу как оно ломается с мясом так

Unsupported

в идеале - с двух сторон так

👍

shadowsoul

есть соблазн перфорацией металлизированной спаять встык но я прямо вижу как оно ломается с мясом так

тупо оторвёт металлизацию

shadowsoul

пины на толстые дороги с многими via

Joric

в смысле пины

Joric

как джамперы выше?

shadowsoul

вынимаешь из пластика

shadowsoul

напаиваешь соединяя обе платы, как токоведущие шины

shadowsoul

прям на поверхность

Unsupported

делаешь пады с отверстиями у краёв платы, сгибаешь пины от PLS П-одразной скобой, вставляешь в отверстия и пропаиваешь

Joric

ну типа того да

shadowsoul

делаешь пады с отверстиями у краёв платы, сгибаешь пины от PLS П-одразной скобой, вставляешь в отверстия и пропаиваешь

нахуй скоба? разве что для упругости

shadowsoul

можно и прямые пропаять

Unsupported

а лучше с 2-х сторон вразбежку

Unsupported

можно и прямые пропаять

если их мало будет, можно дороги оторвать

Unsupported

если много, про проще прямые наложить с 2-х сторон

shadowsoul

если их мало будет, можно дороги оторвать

нечего ставить мало, на маленькие пады и без via

Unsupported

ну и это... придумали же краевые разъёмы

shadowsoul

если много, про проще прямые наложить с 2-х сторон

будет неотрываемо

shadowsoul

ну и это... придумали же краевые разъёмы

может по толщине лимитирован?

Unsupported

Жорику виднее

Joric

ну я хочу красивый шовчик встык который бы в идеале не выступал совсем

Unsupported

не жадничай, закажи большую плату

Joric

10х10 стоит 2 бакса за десяток, большая стоит 20-30 баксов

Joric

чуть на миллиметр вышел за границы 10х10 и привет цены в десять раз выше

Joric

смысла особо нет конечно ) оптом скидки не будет, это так, подарок от китайцев, десяток плат за 2 бакса

Захар

Почему фонари для вертолетов на крыше высоток на большом удалении от них мерцают? Рядом уличные фонари так себя не ведут

Олександр

Почему фонари для вертолетов на крыше высоток на большом удалении от них мерцают? Рядом уличные фонари так себя не ведут

Привлекать внимание. Уличные фонари наоборот, должны давать равномерный свет без мерцаний. Предназначение разное у них.

Захар

Это получается из-за того, что на крыше меньше частота? Тип не 50

Олександр

Это получается из-за того, что на крыше меньше частота? Тип не 50

1 Гц наверное. На примере автомобиля: фары светят ровно, поворотники мерцают раз в секунду. При этом мощность у них сильно отличается, фары должны освещать дорогу, поворотники - привлекать внимание.

Unsupported

1 Гц наверное. На примере автомобиля: фары светят ровно, поворотники мерцают раз в секунду. При этом мощность у них сильно отличается, фары должны освещать дорогу, поворотники - привлекать внимание.

хехе... сейчас ЛЕДовые фонари (стопы, например), при съёмка на камеру моргают очень сильное ))))

Unsupported

видимо авторегулировка яркости ШИМом и привет стробоскопический эффект

Unsupported

я так ехал за Бэхой как-то, на экране регистратора это выглядело ужасно

Захар

1 Гц наверное. На примере автомобиля: фары светят ровно, поворотники мерцают раз в секунду. При этом мощность у них сильно отличается, фары должны освещать дорогу, поворотники - привлекать внимание.

Я не понял немного

Захар

Обычно 50гц?
