микросхема и мосфет

и если кондёр мелкий - он тупо не успеет накопить заряда чтобы разрядитьца, он же не полностью разряжается в момент пробегания частицы

Нет, ограничения не питание, а рассасывание ионизации

https://hackaday.io/project/162240-multi-channel-electroluminescent-driver

Микруха дорогая очень

https://www.analog.com/media/en/technical-documentation/data-sheets/346812fa.pdf

можно заменить на многие другие

только это не буст, сложнее работает

а что же это? буст с умножителем на выходе

Микруха дорогая очень

вполне дешевая, у меня десятка 2 лежит hv57708pg

вполне дешевая, у меня десятка 2 лежит hv57708pg

Та что HV507

это для управления нагрузкой

для счетчика она не нужна

Та что HV507

замени на sn75570

а что же это? буст с умножителем на выходе

вот только форма тока через ключ там уже другая, и такая схема годится только на маленькие мощности

>HV507 Прямо готовый nixie драйвер. А есть что-то подобное, но дешевле? Чтоб 200в держало, можно на меньше выводов

>HV507 Прямо готовый nixie драйвер. А есть что-то подобное, но дешевле? Чтоб 200в держало, можно на меньше выводов

замени на sn75570

не могу даташит на нее найти

поделишься?

https://www.aliexpress.com/item/Free-Shipping-One-Lot-HV5222PJ-Manu-SUPERTEX-Encapsulation-PLCC-44-32-Channel-Serial-To-Parallel/1870298961.html интересное, 225в

но open drain, а хочется пушпул

не могу даташит на нее найти

755870

пардон, да, не допечатал цифру

все равно что-то норм даташит сложно найти

сколько вольт оно держит?

хочу пушпул на 200-250в

http://www.datasheet26.com/circuit/648150/SN755870KPZT-%D0%B4%D0%B0%D1%82%D0%B0%D1%88%D0%B8%D1%82.html такое только нашел, напряжение не понятно

хочу пушпул на 200-250в

на сколько выходов и какой ток?

почти все плазмодрайверы до 85В, примерно

больше лучше. Ну хотябы 10 при небольшой цене. Чтоб сразу и катоды и аноды драйвить, не хочу заморачиваться с диодами-подтяжками в идеале, пушпул надежнее

ты для управления ГРИ хочешь?

угу для неонок

если берёшь такой регистр, делай статику, sn755870 - как раз подойдёт, 64 выхода - это 6 ламп в статике и 4 точки

и для дисплея что у меня есть, мне не нравится та схема что я собрал, там паразитная засветка и резисторами тюнить получается магия ебаная

она пушпульная, как раз 80В на катоде хватит, чтобы погасить лампу

а пушпулы на 74hc595 и транзисторах городить в несколько маленьких платок...

Интересно как такой дисплей работал в оригинальном устройстве, мирились ли они с засветкой или просто не были такими криворукими как я

просто там осциллом глянул, хз что творится, потенциалы скачут на электродах при переключениях, т.к. они все сегменты в одной лампе.

а пушпулы на 74hc595 и транзисторах городить в несколько маленьких платок...

У неё тоже есть ввсоковольтная версия

поэтому пока идея что может лучше их жестко тягать к 0 и 180в все, включая катоды

есть аналог 74595, но OD и до 50В

до 80 много есть, а вот до 200 мало

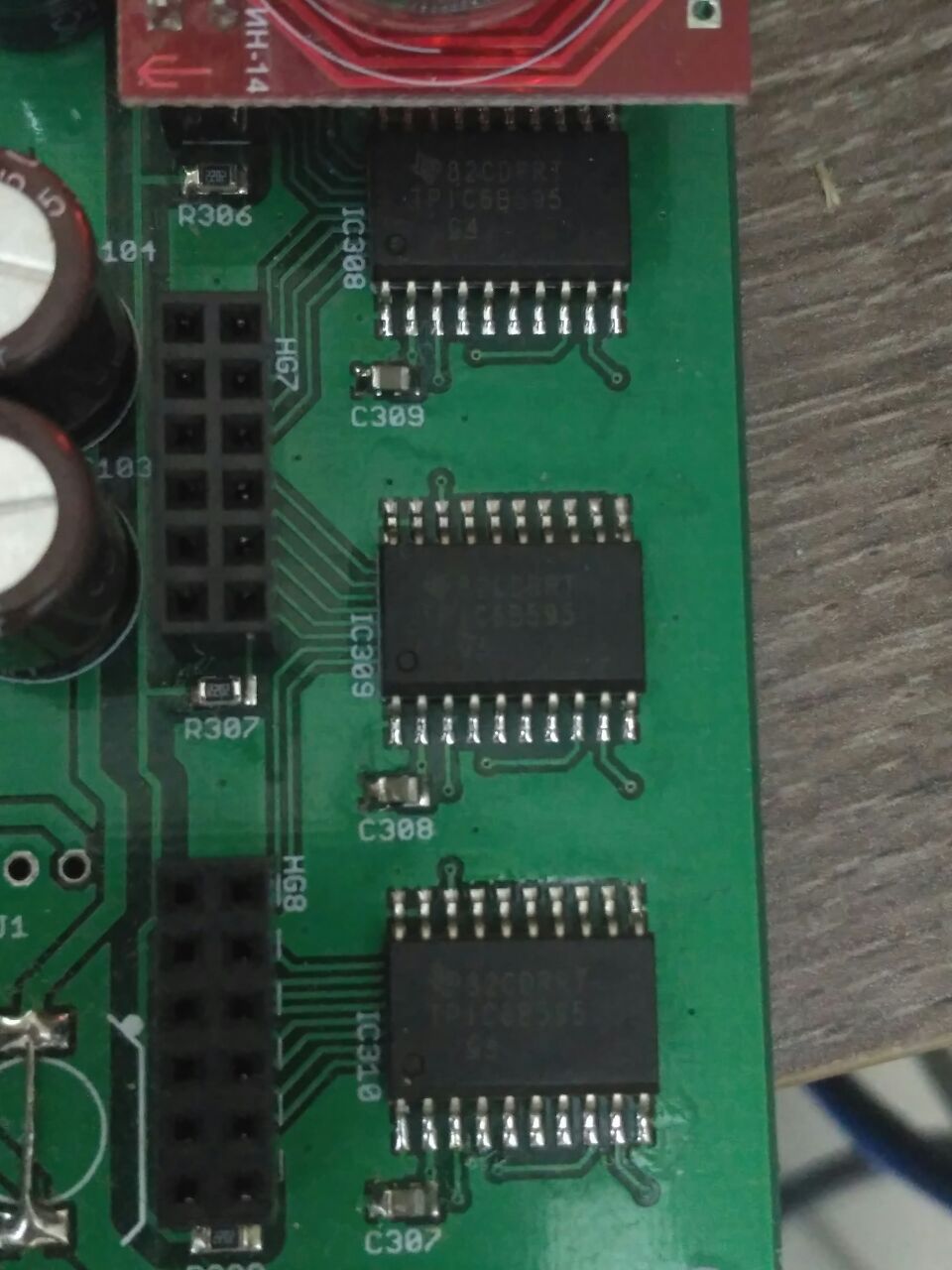

TPIC6B595DW TPIC6B595 SOP-20 In Stock https://s.click.aliexpress.com/e/b3rropjj

поэтому пока идея что может лучше их жестко тягать к 0 и 180в все, включая катоды

не надо к 180 катоды тягать.

TPIC6B595DW TPIC6B595 SOP-20 In Stock https://s.click.aliexpress.com/e/b3rropjj

я про неё же

ну может к 80 их тягать, но тягать надо жестко, та параша что у меня с резисторами не работает

т.к. там паразитные токи тягают их куда хотят и я не особо понимаю физику процесса

ну может к 80 их тягать, но тягать надо жестко, та параша что у меня с резисторами не работает

тебе уже сказали, что брать. и дешевле, чем sn577870 яне видел, она в Москве в розницу - 131р

а так, от supertex много чего серии HV

до 200В можешь взять HV509, но она слабая по току

когда одна лампа все как-то попроще, я еще школьником делал часики просто подтянул резисторами высокоомными до 70в и было норм, а тут оно перетягивает, надо попробовать перепаять на диоды, но пока влом возиться

>HV509 на али нету :(

я с динамической индикацией делал на max6920, но, блин, она недешевая

>HV509 на али нету :(

на маузере есть

походу проще всего мне будет hc595 и кучу транзисторов

дешевле тупо

а что у тебя там? панаплекс?

угу, я показывал тут ведь

а, тогда тебе много выходов не надо

а, ну max6921 возьми

нафига для никси эти микры

обычный треш мк, 10 транзисторов смд сот23

стоит копейки это все

стоит копейки это все

пушпул - не 10 транзисторов

а для панаплекса надо бы пушпул

для него обычно делают питание типа +75В и -110В

3 транзистора я так понимаю минимум? Или 2 как-то можно?

пушпул - не 10 транзисторов

а зачем пушпул

а там токи ходят хз как

аа панаплекс

т.к. все сегменты в одной лампе

или подтягивать резисторами и рассеивать лишнее тепло и отбирать мощность, или пушпул, иначе светиться будет то, что не должно

погоди

инка

нафига в инке то весь этот гимор

я просто поставил на каждую лампу мк

блин лампа одна

и отказался от динамики

в ней куча сегментов

сифун
