Добрый вечер. Подскажите, плиз, в плане дизайна сети насколько корректно и безопасно через один коммутатор пропускать инет и локалку (схема роутер на палочке).

это даже более удобно и полезно, чем роутер в сеть

от провайдера (не от него самого) может прилететь электричество, коротыш и т.д. битый порт на коммутаторе дешевле битого порта на роутере

Осталось правильно настроить и случайно не выпустить локалку в дикий интернет :) Уже несколько дней вычитываю, как правильно влан на бриджах делать. Сначала сделал на интерфейсе, но видимо это не правильно. Может кто кинуть ссылку с примером для начинающих? (https://wiki.mikrotik.com/wiki/Manual:Bridge_VLAN_Table#Trunk.2FAccess_port_setup эту не надо)

А какая у вас железяка

А какая у вас железяка

HP 1820-8g и HEX S

Осталось правильно настроить и случайно не выпустить локалку в дикий интернет :) Уже несколько дней вычитываю, как правильно влан на бриджах делать. Сначала сделал на интерфейсе, но видимо это не правильно. Может кто кинуть ссылку с примером для начинающих? (https://wiki.mikrotik.com/wiki/Manual:Bridge_VLAN_Table#Trunk.2FAccess_port_setup эту не надо)

реально, проще и лучше кинуть два кабеля из свитча и разделить на hex - по портам, на свитче просто access в нужный vlan. — но если как у вас просто: /interface vlan add, без всяких там бриджей

от провайдера (не от него самого) может прилететь электричество, коротыш и т.д. битый порт на коммутаторе дешевле битого порта на роутере

Ну, вот не факт что порт управляемого коммутатора дешевле порта роутера ) особенно если роутер не онтопик )

реально, проще и лучше кинуть два кабеля из свитча и разделить на hex - по портам, на свитче просто access в нужный vlan. — но если как у вас просто: /interface vlan add, без всяких там бриджей

Насчет двух кабелей - проще, понятнее и даже есть возможность сделать, но хотел с вланами попробовать. А вот влан на интерфейсе - это не миссконфиг?

Насчет двух кабелей - проще, понятнее и даже есть возможность сделать, но хотел с вланами попробовать. А вот влан на интерфейсе - это не миссконфиг?

Нет. С чего вдруг.

Осталось правильно настроить и случайно не выпустить локалку в дикий интернет :) Уже несколько дней вычитываю, как правильно влан на бриджах делать. Сначала сделал на интерфейсе, но видимо это не правильно. Может кто кинуть ссылку с примером для начинающих? (https://wiki.mikrotik.com/wiki/Manual:Bridge_VLAN_Table#Trunk.2FAccess_port_setup эту не надо)

на хексе можно через свитч-чип, он умеет в виланы, я правда хз нужна ли будет там аппаратная разгрузка, но можно и так тоже)

на хексе можно через свитч-чип, он умеет в виланы, я правда хз нужна ли будет там аппаратная разгрузка, но можно и так тоже)

Зачем?

а еще на hex s есть "особенность", когда отключается hw offloading если на бридже включен xSTP

Зачем?

ну вдруг есу так будет проще чем через виланфильтеринг на бридже)... хотя куда уж проще

ну вдруг есу так будет проще чем через виланфильтеринг на бридже)... хотя куда уж проще

Тут не нужен ни vlan- filtering ни switch-chip. Задача - терминировать два vlan идущих со свитча транком. Кидать их в порты хекс не надо. Классический - router on stick

Тут не нужен ни vlan- filtering ни switch-chip. Задача - терминировать два vlan идущих со свитча транком. Кидать их в порты хекс не надо. Классический - router on stick

А как срс-нат и дст-нат в такой конфигурации будет работать ?

А как срс-нат и дст-нат в такой конфигурации будет работать ?

Запросто.

Ладно будем проверять. Бо есть граждане утверждающие что вот через бридж то работает, а вот через интерфейс влан нет.

Ладно будем проверять. Бо есть граждане утверждающие что вот через бридж то работает, а вот через интерфейс влан нет.

Я эти конфигурации собираю, минимум раз в неделю.

Я эти конфигурации собираю, минимум раз в неделю.

Да я в местных специалистах(этого чата) несомневают , все практики, а вот некоторых прям тыкать приходиться в обратные утверждения.

Да я в местных специалистах(этого чата) несомневают , все практики, а вот некоторых прям тыкать приходиться в обратные утверждения.

Хорошо, нет сил спорить.

Хорошо, нет сил спорить.

Работает такая конфа и хорошо.

на хексе можно через свитч-чип, он умеет в виланы, я правда хз нужна ли будет там аппаратная разгрузка, но можно и так тоже)

На хексе в рос6 вланы на чипе не делаются. В рос7 будет аппаратный фильтринг

Ладно будем проверять. Бо есть граждане утверждающие что вот через бридж то работает, а вот через интерфейс влан нет.

🤦‍♂

Добрый вечер. Подскажите, плиз, в плане дизайна сети насколько корректно и безопасно через один коммутатор пропускать инет и локалку (схема роутер на палочке).

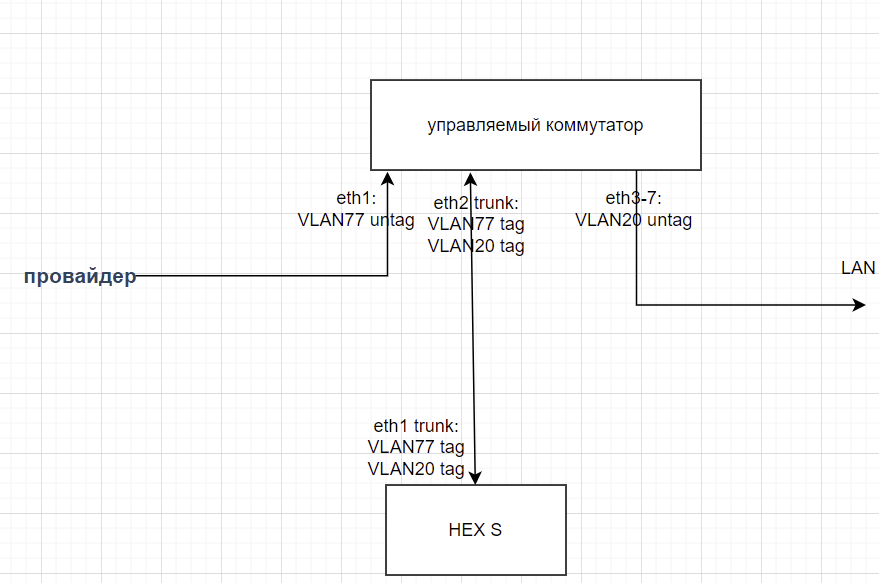

В схеме нет бриджей на хексе. В чем проблема то? Все будет хорошо работать

Я их там не рисовал. Хочу разобраться, как правильнее сделать на стороне хекса

На хексе в рос6 вланы на чипе не делаются. В рос7 будет аппаратный фильтринг

а какже их табличка switchchip features в которой написано что чип из hex s умеет vlan table?

Я их там не рисовал. Хочу разобраться, как правильнее сделать на стороне хекса

Вы же нарисовали. Так и делайте

а какже их табличка switchchip features в которой написано что чип из hex s умеет vlan table?

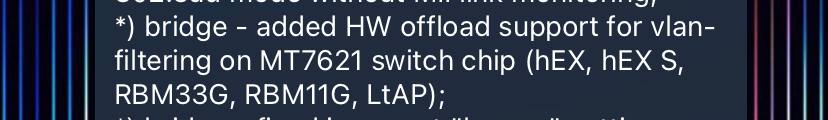

В текущей бете написано так

так это через фильтрацию на бридже, а я же говорил через /interface ethernet switch

так это через фильтрацию на бридже, а я же говорил через /interface ethernet switch

Ещё удобнее на мой взгляд

Ещё удобнее на мой взгляд

и должно работать на текущих стейблах и лт

и должно работать на текущих стейблах и лт

Сомневаюсь

Сомневаюсь

блин, так и заставляете протянуть руку, достать хекс с из коробки и собрать лабу ))))

и должно работать на текущих стейблах и лт

нет

блин, так и заставляете протянуть руку, достать хекс с из коробки и собрать лабу ))))

https://help.mikrotik.com/docs/display/ROS/Switch+Chip+Features

нет

да, не будет, псмотрел еще раз в табличку ))) RB750Gr3 (hEX), RB760iGS (hEX S) MT7621 (ether1-ether5) и он без таблицы виланов (

да, не будет, псмотрел еще раз в табличку ))) RB750Gr3 (hEX), RB760iGS (hEX S) MT7621 (ether1-ether5) и он без таблицы виланов (

Ну дык… 🤷‍♂

у меня просто есть еще RB750GL и там виланы есть аппаратные и почему то я решил что хекс тоже так умеет )))

Ну дык… 🤷‍♂

Александр, а кто в апреле в Волгоград ipv6 повезет? )

Добрый вечер, может кто-то сталкивался. На прошивке 6.49 маркированный трафик улетает в тоннель, а из него не вылетает. Простестировал на GRE и IPIP, после отката на 6.48.5 все снова заработало. Кто-то сталкивался или у меня руки кривые?

Добрый вечер. Подскажите, плиз, в плане дизайна сети насколько корректно и безопасно через один коммутатор пропускать инет и локалку (схема роутер на палочке).

Набросал в еве конфиг микротика. Рабочий HEX-S не хочу ломать, чтобы без сети не остаться. https://pastebin.com/hDnC4Nef Конфиг голый, мне понять верно ли я подсказку услышал

Александр, а кто в апреле в Волгоград ipv6 повезет? )

Так посмотрите на сайте. Может быть и я :)

Набросал в еве конфиг микротика. Рабочий HEX-S не хочу ломать, чтобы без сети не остаться. https://pastebin.com/hDnC4Nef Конфиг голый, мне понять верно ли я подсказку услышал

Зачем вам бридж?

Александр, а кто в апреле в Волгоград ipv6 повезет? )

Посмотрел. Я повезу :)

чтобы порты HEX-S в одном сегменте с портами на коммутаторе сделать

чтобы порты HEX-S в одном сегменте с портами на коммутаторе сделать

У вас свич есть. Зачем?

Dhcp relay зачем?

Так сложно то что на самом деле просто

чтобы порты HEX-S в одном сегменте с портами на коммутаторе сделать

если очень хочется через бридж, то просто делаете один бридж, в него добавляете ether1, в бридже создаете два ваших вилана, в интерфейсах создаете интерфейсы для виланов на бридже, в вилане в бридже в таггед добавляете ether1 и сам бридж, включаете вилан фильтеринг на бридже, на интерфейс вилана к провайдеру вешаете dhcp-client, на интерфейсе вилана локалки вешаете сервер (без релея), создаете два интерфейс листа LAN и WAN, в LAN тащите интерфейс локалки, в WAN соответственно провайдерский, и просто берете дефолтный фаервол из хекса самого

и должно работать на текущих стейблах и лт

Скажем , так даже через влан фильтринг хекс вполне фулспид способен показать, как то пользовал его в качестве свича . CPU хватает.

Так сложно то что на самом деле просто

relay случайно добавил, бриджи убрал. https://pastebin.com/dAfhUs4k

relay случайно добавил, бриджи убрал. https://pastebin.com/dAfhUs4k

Вот и правильно.

relay случайно добавил, бриджи убрал. https://pastebin.com/dAfhUs4k

Используйте дефолтный конфиг. WAN - у вас будет влан от провайдера. LAN - влан для локалки. Собственно осталось только или адрес со шлюзом на инет повесить или dhcp client. Ну и для локалки перенести с бриджа на влан локалки адрес и дхцп сервер.

а, может, есть какой-то универсальный способ перекрыть все или большинство VPN? задрали внутрь сети доступ открывать

а, может, есть какой-то универсальный способ перекрыть все или большинство VPN? задрали внутрь сети доступ открывать

Грамотный фаервол

Грамотный фаервол

ну вот я в свете топика

Если впн нужен, но не нужно, чтобы цеплялись роутером – я бы сделал проверку по ttl

Если впн нужен, но не нужно, чтобы цеплялись роутером – я бы сделал проверку по ttl

речь о том, что на рабочих местах какие-то VPN поднимают, игнорируют правила на рутере и, что самое поганое - открывают себя удаленной сети

может, GRE прибить можно или что-то, что сломало бы большинство VPN

а, может, есть какой-то универсальный способ перекрыть все или большинство VPN? задрали внутрь сети доступ открывать

Только белые списки

Только белые списки

понял, печально, спасибо

может, GRE прибить можно или что-то, что сломало бы большинство VPN

Можно выключить pptp в ip firewall service ports, и пптп не поднимется

А так закройте на форвард udp 500,4500 – и всё заайписеченное отсохнет.

Речь про все впн

К сожалению, не сможете бороться с tcp:443, это sstp или ovpn, тут либо l7 задействовать, но в случае с sstp и он не поможет

Речь про все впн

Ну правила "запретить все впн" нет

Вот вот

А так закройте на форвард udp 500,4500 – и всё заайписеченное отсохнет.

попробую, кстати, а L7 на ovpn какой?

все впн в мире вы не закроете. их есть в опере, всякие адгварды, встроенные в винду, частные микротики и пфсенсы по всему миру, и т.д.

вы можете только сделать весь интернет только через прозрачный прокси, и точка. и ввести меры "по запросу"

меня больше интересуют те, которые именно VPN организуют, то есть опера - не тот случай

но это не задача микротика. он не для этого придуман

но, видимо, да... даже большинство сломать не удастся... я просто в микротике увидел GRE, решил, что есть распознавание протоколов и можно как-то его настроить

меня больше интересуют те, которые именно VPN организуют, то есть опера - не тот случай

введите АД и запретите впн политикой, все

Купите Allot NetEnforcer и будет вам счастье. И https по 443 будет работать и opvn по 443 не будет

введите АД и запретите впн политикой, все

там не везде винда и интересовало решение именно на рутере

или ставьте какую нить асу, или подобное.

но точно не тик

ну нет, контора маленькая, уже из пушки

Просто эти устройства никак маршрутизаторов язык не поворачивается назвать, хотя они соединяют две и более сети.
