А вот витуха это слаботочка/контролька? Она в ПУЭ вообще не укладывается.

По помехам она вообще не подходит, ибо это сама суть витуха - справляться с помехами.

Опять же, 24 вольта - это слаботочка. А 24 вольта + 5 ампер - силовой.

Вот и вдруг есть тут люди которые разобрались в этом вопросе и имеют под рукой четкие ссылки на нормы.

Если вы можете порекомендовать связки "оптический кабель с медью + SFP модуля + пром. D-link", то буду чертовски благодарен. Может есть у кого решение подобное.

Sfp индустриальные насинаются на бусковки dis. Например, https://www.dlink.ru/ru/products/1/2589.html Варианты на другие расстояния и типы оптики тоже есть. По кабелям не подскажу, не наша ипостась.

Sfp индустриальные насинаются на бусковки dis. Например, https://www.dlink.ru/ru/products/1/2589.html Варианты на другие расстояния и типы оптики тоже есть. По кабелям не подскажу, не наша ипостась.

Спасибо!

Товарищи, кто может просветить по поводу SFP модулей? Я правильно понимаю что при следующей схеме WDM 1310нм <——-> WDM 1550нм данные передаются в обе стороны?

по одному волокну, да

по одному волокну, да

Спасибо. Ещё вопрос. Хотим поставить вот такой коммутатор D-Link DGS-1210-12TS/ME, от него, соответственно, оптика + медь на подчиненные щиты. Какие модуля выбрать у D-Link? Волокно SM.

Просто на сайте я вижу только GPON ресиверы. И что-то мне подсказывает что это не то.

dem 310

если модули на одно волокно, то 330 серия отлично работает, к примеру..много их.

если модули на одно волокно, то 330 серия отлично работает, к примеру..много их.

Не сильно понял данную фразу, если честно. Сейчас по сайту посмотрел, получается для реализации связки 1310 <——> 1550 можно взять DEM-310GT (1310 нм) <——> DEM-314GT (1550 нм). Правильно?

если у вас sm, то для работы оптики нужно задействовать 2 волокна, стало быть вам надо модули с двумя LC разъёмами. выбирайте любые, они парные, различаются буквой в конце модели, обычно

а не, не различаются)) редко пользуюсь. выше модель кинул для примера. их надо просто два

над просто думать зачем такая оптика и оправдано ли. интереснее поставить два волокна в горячем резерве, чем 'одно'. везде+-

если у вас sm, то для работы оптики нужно задействовать 2 волокна, стало быть вам надо модули с двумя LC разъёмами. выбирайте любые, они парные, различаются буквой в конце модели, обычно

А есть решения чтобы на одном волокне? Сейчас чита. это CWDM или что то такое

330r/330t модели

если у вас sm, то для работы оптики нужно задействовать 2 волокна, стало быть вам надо модули с двумя LC разъёмами. выбирайте любые, они парные, различаются буквой в конце модели, обычно

http://ic-line.ua/wiki/sfp-sfp-plus Нашел тут информацию что при разъеме SC, одномодовое волокно, разные длинны волн можно передавать данные в обе стороны по одному волокну.

да, про это и говорю. если нет четкого понимания зачем два волокна используется для работы sfp, то возьмите на одном волокне, в свич засуньте два sfp и настройте STP, к примеру или link agregation. потратите те же два волокна, но получите хоть какой то резерв

да, про это и говорю. если нет четкого понимания зачем два волокна используется для работы sfp, то возьмите на одном волокне, в свич засуньте два sfp и настройте STP, к примеру или link agregation. потратите те же два волокна, но получите хоть какой то резерв

Я так понял что вы говорите сразу о резерве? У меня кабель на 4 волокна. Все 4 волокна распаиваются. Одно волокно основное, остальные - как резерв. Вот не понимаю ваше объяснение по поводу необходимости двух волокон.

ну смотрите есть вариант sfp на два волокна, есть на одно. в том и том случае скорость будет 1гбт, к примеру, разница в количестве волокон. можно израсходовать все на два модуля, а можно половину, другую половину кабеля для чего то ещё использовать

сколько у вас кабеля по длине?

Не сильно понял данную фразу, если честно. Сейчас по сайту посмотрел, получается для реализации связки 1310 <——> 1550 можно взять DEM-310GT (1310 нм) <——> DEM-314GT (1550 нм). Правильно?

неправильно. есть двухглазые sfp, по одному волокну в одну сторону, по другому в другую. на одноглазых используется одна и та-же длинна волны, 1310 обычно. бывают wdm модули, в одну сторону 1310, в другую 1550 (бывают и другие длинны волн, но это уже варианты оптического уплотнения - через призмы в одну оптику загоняют несколько потоков). одноглазые обычно обозначаются букавками. обычно или R/T или BXD/BXU. с одной стороны ставится один, с другой - другой.

над думать зачем двуглазые в микро проектах)

Длинны кабелей от 70 до 250 метров.

Скажите пожалуйста. Нарисовал для себя тупого. 1 или 2 вариант? Мы сейчас берём только основную линию. О резерве пока не упоминаем.

возьмите 330r/330t связку, одномодовое волокно и не парьтесь

неправильно. есть двухглазые sfp, по одному волокну в одну сторону, по другому в другую. на одноглазых используется одна и та-же длинна волны, 1310 обычно. бывают wdm модули, в одну сторону 1310, в другую 1550 (бывают и другие длинны волн, но это уже варианты оптического уплотнения - через призмы в одну оптику загоняют несколько потоков). одноглазые обычно обозначаются букавками. обычно или R/T или BXD/BXU. с одной стороны ставится один, с другой - другой.

Двухглазые - это LC-LC? Одногласые это SC/FC?

на wdm модулях написано rx1310 tx1550 на одной стороне, и rx1550 tx1310 на другой. это обозначает на каких длиннах волн он передает и принимает.

на wdm модулях написано rx1310 tx1550 на одной стороне, и rx1550 tx1310 на другой. это обозначает на каких длиннах волн он передает и принимает.

Так... Кажется я понял. Модуль на 1310 это (Tx:1310 нм, Rx:1550 нм)

Вот оно что

Я то думал как он принимает / передает разные длинны волн в приемники

А тут он одну передает, другую принимает.

Тх - ушло, Rx - пришло.

-_-

Если совсем упрощенно, то при использовании SM-оптики вариант только двухглазые SFP с задействованием двух волокон. При использовании MM-оптики - одноглазые SFP 1310 <—> 1550 с задействованием одного волокна. Без вариантов.

Двухглазые - это LC-LC? Одногласые это SC/FC?

нет. вообще, в геометрию sfp модуля SC мама не влазит, поэтому одной стенки обычно у таких модулей нет. так что, соласно стандартам, на sfp могут быть только LC коннекторы. норынок выстроил так, что нужны были с SC, и от стандартов отошли

Так...

Если совсем упрощенно, то при использовании SM-оптики вариант только двухглазые SFP с задействованием двух волокон. При использовании MM-оптики - одноглазые SFP 1310 <—> 1550 с задействованием одного волокна. Без вариантов.

нет.

Вот опять. @djc00ler Mobius говорит что SM нельзя так использовать. @J0kER01 говорит что так можно.

вот кстати, не помню чтобы под ММ ,skb цвь

были wsm

нет.

Ну ладно. Q: Can I use a multimode transceiver on single mode fiber optic cable? A: Generally speaking, the answer is "no". Large optical loss will occur if a multimode transceiver is connected with single mode fiber. However, the opposite will work. For example, 1000BASE-LX single mode SFP can work on multimode fiber cable by using mode conditioning fiber cable. Sometimes, fiber media converters also can be used to solve such problems between single mode transceivers and multimode transceivers.

Ну ладно. Q: Can I use a multimode transceiver on single mode fiber optic cable? A: Generally speaking, the answer is "no". Large optical loss will occur if a multimode transceiver is connected with single mode fiber. However, the opposite will work. For example, 1000BASE-LX single mode SFP can work on multimode fiber cable by using mode conditioning fiber cable. Sometimes, fiber media converters also can be used to solve such problems between single mode transceivers and multimode transceivers.

Дык тут про конверсию волн.

одномод, многомод - это просто модель распространения светового пучка в волокне. как следствие, многомодовые не могут быть длинными, sfp больше чем на 2км не делают

Я не видел многомода более чем на 550м. По крайней мере так.

Ну ладно. Q: Can I use a multimode transceiver on single mode fiber optic cable? A: Generally speaking, the answer is "no". Large optical loss will occur if a multimode transceiver is connected with single mode fiber. However, the opposite will work. For example, 1000BASE-LX single mode SFP can work on multimode fiber cable by using mode conditioning fiber cable. Sometimes, fiber media converters also can be used to solve such problems between single mode transceivers and multimode transceivers.

при чем тут "можно ли многомодовую оптки использовать на одномодовых девайсах"?

Ну ладно. Q: Can I use a multimode transceiver on single mode fiber optic cable? A: Generally speaking, the answer is "no". Large optical loss will occur if a multimode transceiver is connected with single mode fiber. However, the opposite will work. For example, 1000BASE-LX single mode SFP can work on multimode fiber cable by using mode conditioning fiber cable. Sometimes, fiber media converters also can be used to solve such problems between single mode transceivers and multimode transceivers.

К тому же у вас прямо сказано про использование многомодового трансивера на одномодовом кабеле.

https://www.youtube.com/watch?v=9H6QJPEdPlY

при чем тут "можно ли многомодовую оптки использовать на одномодовых девайсах"?

Так как раз наоборот.

нет. вообще, в геометрию sfp модуля SC мама не влазит, поэтому одной стенки обычно у таких модулей нет. так что, соласно стандартам, на sfp могут быть только LC коннекторы. норынок выстроил так, что нужны были с SC, и от стандартов отошли

Ладно, контрольный вопрос. Тут вы написали что все-таки SC разъемы для трансиверов есть. https://www.dlink.ru/ru/products/1/2576.html смотрю характеристики, тут как-раз симплексный SC

Ладно, контрольный вопрос. Тут вы написали что все-таки SC разъемы для трансиверов есть. https://www.dlink.ru/ru/products/1/2576.html смотрю характеристики, тут как-раз симплексный SC

на 3км разъемы sc, на 10км - lc

на 3км разъемы sc, на 10км - lc

Идеально. Спасибо!

Товарищи, есть ли какой удобный магазин с фильтрами на кол-во SFP портов и т.п. Нашел пока только DGS-1210-12TS/ME, но он управляемый, что как-бы... не надо. Все остальное только путем "вглядывания" в картинки прибора. Хотелось бы выставить "количество SFP" от 6 до 10 и смотреть что предложат.

Товарищи, есть ли какой удобный магазин с фильтрами на кол-во SFP портов и т.п. Нашел пока только DGS-1210-12TS/ME, но он управляемый, что как-бы... не надо. Все остальное только путем "вглядывания" в картинки прибора. Хотелось бы выставить "количество SFP" от 6 до 10 и смотреть что предложат.

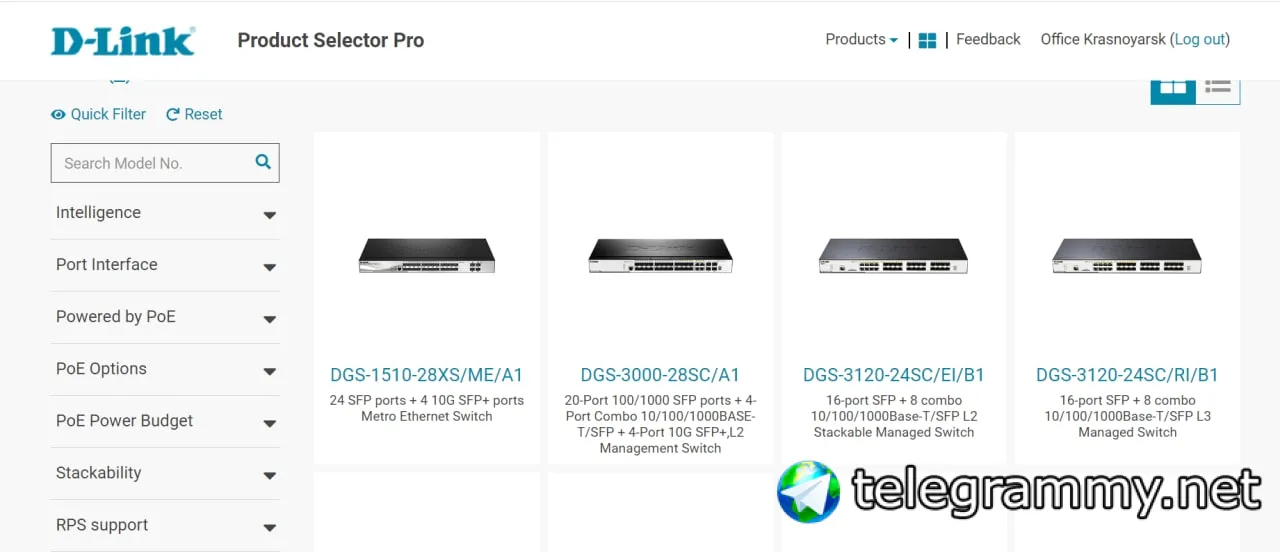

если зарегаться на tools.dlink.com/ru то там есть Product Selector Pro

Есть такое. Но ... зона фильтров пугает =)

но сразу скажу, тупых с большим количеством sfp нет.

Просто одновременно с этим заказываем оборудование. И DGS-1210-12TS/ME практически нигде нет. Цены на него пляшут с 12 до 24 тысяч. -_-

Просто одновременно с этим заказываем оборудование. И DGS-1210-12TS/ME практически нигде нет. Цены на него пляшут с 12 до 24 тысяч. -_-

время такое, дефицит кругом. спросите завтра, подскажу у каких дисти они есть в наличии

время такое, дефицит кругом. спросите завтра, подскажу у каких дисти они есть в наличии

Ну как сказать на счет времени. Время хорошее. Бывают просто трудности =) А вот на счет второй части предложения - спасибо! Если я вообще сброшу список необходимого оборудования, будет возможность указать на дистра чтобы не раздувать список поставщиков?

Ну как сказать на счет времени. Время хорошее. Бывают просто трудности =) А вот на счет второй части предложения - спасибо! Если я вообще сброшу список необходимого оборудования, будет возможность указать на дистра чтобы не раздувать список поставщиков?

скидывайте, чем могу..

И ещё вопрос... Товарищи. Вопрос серьёзный. Прошу не ржать. Есть ИБП на 5 кВа. Он стоит в стойке. Так же в стойке есть коммутатор, который по оптике соединяется с остальными коммутаторами по всему зданию. (Примерно 20 щитов) Эти 20 щитов - один коммутатор и 4-6 модулей ICP DAS с питанием по POE. Так вот... Есть желание взять комбинированный оптико-волоконный кабель с медными жилами, где 4 оптических волокнам и 3 медные жилы 1.5 кв.мм. В эту медяху отдать 220в с ИБП. И... все 20 шкафов запитать одной линией. Ну ладно. Можно пустить 3-4 линии. Как думаете, взлетит?)

взлетит но не по стандарту

взлетит но не по стандарту

Зато будет обеспечена первая категория с резервированием на случай отключения =)))))

стоит посчитать сколько будет стоить такой оптический кабель и сколько будет стоить отдельно оптика отдельнокабель.

стоит посчитать сколько будет стоить такой оптический кабель и сколько будет стоить отдельно оптика отдельнокабель.

от 50 до 70 рублей за метр.

стоит посчитать сколько будет стоить такой оптический кабель и сколько будет стоить отдельно оптика отдельнокабель.

Оптика + отдельно кабель будет стоить дороже за счет монтажа.

2 линии, гофра, проходки, разные лотки.

Надо определиться, насколько там у вас дозволено колхозить. 1,5 квадрата это на освещение. На розетки надо 2,5 квадрата. Плюс, получится что у вас опта по силовым стоякам/лоткам пойдёт. В слаботочку 220 не запихивают. Что скажет местный электрик?

ладно-бы бюджет жал - можно колхозить. но если есть возможность обосновать и получить выделение бюджета под нормальное полноценное решение ...

https://4pda.to/forum/index.php?showtopic=275091&st=8020#entry89665467

Доброго вечера. А как долго роутер будет качать его? Просто процесс в логах не пишется, сам файл ~5Mb весит, но на флешке не появился? И не может его блокировать то, что логи пишутся на тот же носитель? (Помогло включение\выключение ползунка Включить)

Надо определиться, насколько там у вас дозволено колхозить. 1,5 квадрата это на освещение. На розетки надо 2,5 квадрата. Плюс, получится что у вас опта по силовым стоякам/лоткам пойдёт. В слаботочку 220 не запихивают. Что скажет местный электрик?

Не дозволено колхозить. Комбинированный кабель - специальный. Прокладывается отдельно в гофре от лотка. Местный электрик ничего не скажет если все будет обосновано. Стадия П проекта делается с приложением всех действующих норм в ПЗ. Одна ПЗ выходит на 80 страниц...

чтоб не было п..жу делай все по чиртежу

Не дозволено колхозить. Комбинированный кабель - специальный. Прокладывается отдельно в гофре от лотка. Местный электрик ничего не скажет если все будет обосновано. Стадия П проекта делается с приложением всех действующих норм в ПЗ. Одна ПЗ выходит на 80 страниц...

Ну раз у вас и проект, и электрик, и всё строго - вложитесь в отдельные кабели 220.

чтоб не было п..жу делай все по чиртежу

И это тоже мы делаем.... Отвечаю на предыдущий коммент. Бюджет жмет очень сильно. Есть примерный диапазон, в него надо уложиться.

Ну раз у вас и проект, и электрик, и всё строго - вложитесь в отдельные кабели 220.

Нет, мы только слаботочка. Электрики не сильно дружественная к нам организация. Они пока ещё ВРУ чертят, мы уже оборудование закупаем. Одно из требований ТЗ - работа системы в течении 24 часов в случае отключения электроэнергии. Отдельного ИБП на нас у электриков нет. Отсюда и первоначальное желание **аться с POE.

Свое ИБП на силу мы поставить не можем, не положено.
