Ну не знаю, по описаниям оно вообще конфетка. Но, вот... как-то не сложилось, и параллельно теперь уже стрёно ставить не из за Platformio, а именно из за IDF, ибО непонятно как он отреагирует.
Очень грамотная штука. А когда увидел, что она правильно работает с зависимостями и собирает проект за секунды (что там ардуина творит с сборкой ESP я не понимаю), так всё и перетащил.
I
RealAI
Очень грамотная штука. А когда увидел, что она правильно работает с зависимостями и собирает проект за секунды (что там ардуина творит с сборкой ESP я не понимаю), так всё и перетащил.
И как её юзать параллельно с уже настроенным ESP-IDF плагином под Code?
Alexey D.
Там ещё лицуха кстати
I
а попробуй поставить и создать проект на ESP-IDF. если что - у platformio есть косольная команда для добавления-удаления феймворков
Andy
arduino это платформа для обучения и больше ни для чего. инфа 100% :)
RealAI
Кто такой Ashley Roberson?
RealAI
И почему бот предлагает пройти его тест в общем чате?...
SetPf
Ардуина малоинтересна как IDE. Но она сделала два больших дела: предложила базовую модель исполнения кода на MCU и сделала стандарт на вызов компиляцию-сборку-закачку кода.
Чего чего сделала? Стандарт? А кто ему следует то?
SAEID
ㅤ
И почему бот предлагает пройти его тест в общем чате?...
Когда присоединяются новые пользователи выходит тест этот тест видят все в том числе и уже постояльцы чата. Эти тесты должны проходить только новые пользователи. Остальным не обращать внимания на тесты.
RealAI
гм... а если тест пройдёт не тот, кому он предназначен? :)
Алексей
гм... а если тест пройдёт не тот, кому он предназначен? :)
Вот каждый раз меня подмывает пройти его за кого-нить 😊
romanetz
Ничего не будет
romanetz
Я, конечно же, уже пробовал
Anton
ппл, какие есть дев платы с контроллером заряда ли-ион аккума? стм32/есп32/ардуино (сик)?
Miron
RealAI
Контроллеры зарядки - сами по себе продаются на платках-модулях и стоят копейки. Я бы брал девборду, которая по параметрам отвечает требованиям проекта, а зарядку можно повесить рядом, на макетке.
RealAI
Miron

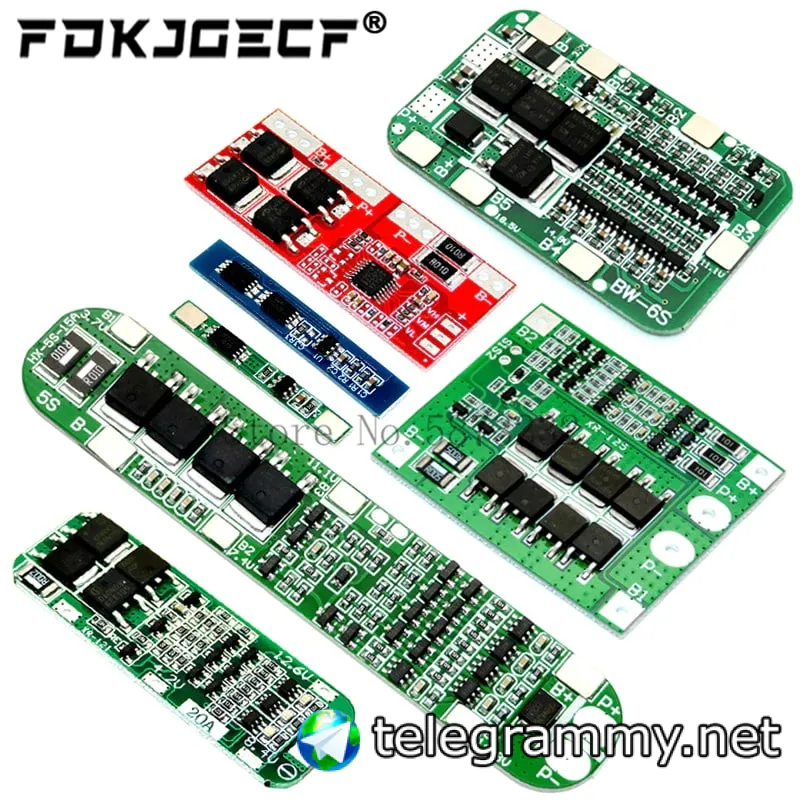

Это BMS
Miron
Чел
Miron
Чел
RealAI
Miron
Да, на одну ячейку
Miron
Но эта греется пипец
Miron
Так как линейник
RealAI
Они все - линейник
RealAI
Даже PMU сложные с i2C и дофигалионом выходов - содержат линейник для батареи
Miron
Нуну
Miron
Есть не линейники:)
Miron
Кпд до 98%
Miron

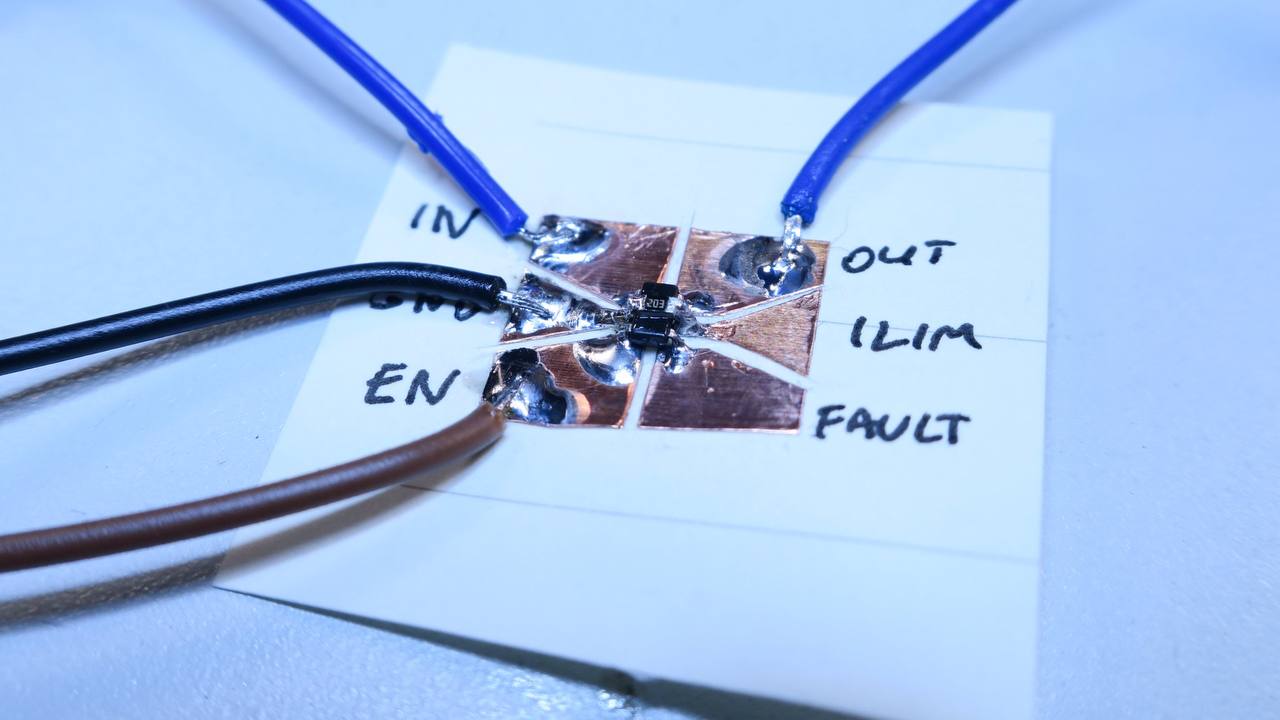

Ток там чипы:) модули такие не находил, есть комплект для отладки официальный, но там цена за весь набор 15к
RealAI
Дешовые все греются.
P=U*I
Не надо напрямую фигачить с 12В однобаночную батарею. Конечная мощность будет (U1-U2)*I= (12-3)*1=9Вт на корпусе.

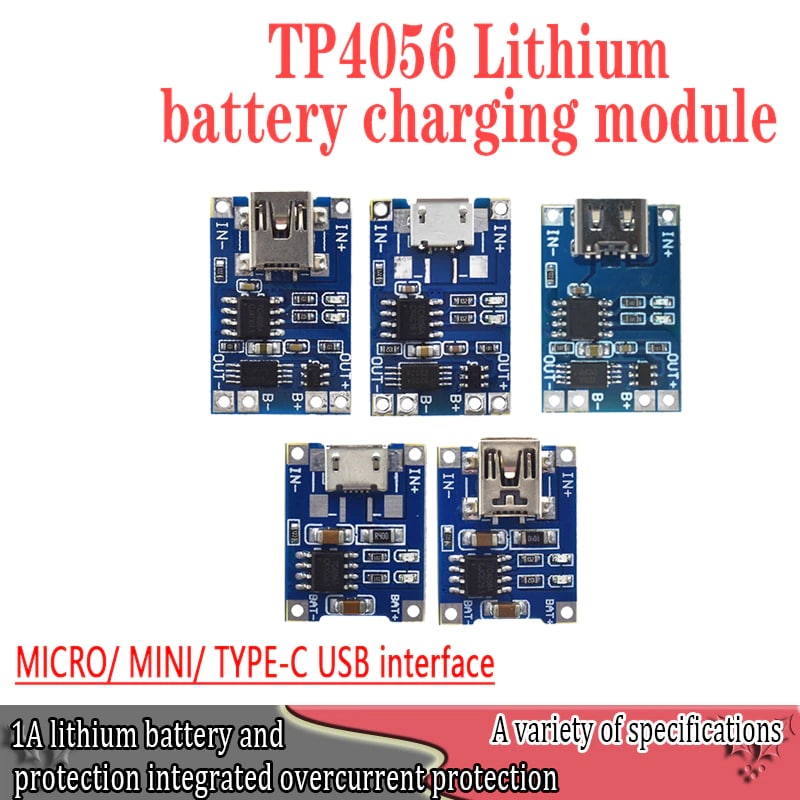

На девборде импульсник я в истории не видел, найдёшь там TP4056 в среднем.
Anonymous
Tp сейчас есть импульсные, tp5000 или пять тыщь сколько то
RealAI
P.S. Дарю лайфхак - берёшь DC/DC модуль, выставляешь ему 4,5-4,7В на выходе и с него питаешь микруху зарядника. Будет 4,7-3=1,7Вт на корпусе, что терпимо. Или ещё меньше, и недолго - батарея быстро наберёт и разница будет меньше.
А если включить немного разума - можно взять фидбэк с батареи на DCDC - можно сделать так, что разница всегда будет 0,2-0,4В (чтобы зарядник мог обеспечить ток заряда) и КПД значительно повысится.
Но это уже будет своё решение :)
RealAI
TP5000, к стати, не дорогая особо
https://aliexpress.ru/item/1005001621861231.html?spm=a2g0o.productlist.0.0.76375d47trV0Wz&s=p&ad_pvid=20210606104407435409627313360001650916_1&algo_pvid=03a0106d-3753-4a64-ba0c-49eff6c2c721&algo_expid=03a0106d-3753-4a64-ba0c-49eff6c2c721-0&btsid=0b8b035616230014472421244e7aab&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Anton
Контроллеры зарядки - сами по себе продаются на платках-модулях и стоят копейки. Я бы брал девборду, которая по параметрам отвечает требованиям проекта, а зарядку можно повесить рядом, на макетке.
проблема в том, что мне бы как можно меньше места, поэтому хотелось бы интегрированную в девборду. что программировать мне не важно, документацию я смогу осилить быстро
Anton
в общем, хочется взять вот такой аккум: https://www.amazon.de/-/en/1100mAh-Protective-Insulation-Connector-Development/dp/B087LTZW61/
Anton
и к нему девборду, и одним мини/микро юсб разъёмом заряжать по мере надобности.
Anton
вопрос объёма существенен
Anton
для есп32 я видел такие девборды, но они широковаты мне
RealAI
проблема в том, что мне бы как можно меньше места, поэтому хотелось бы интегрированную в девборду. что программировать мне не важно, документацию я смогу осилить быстро

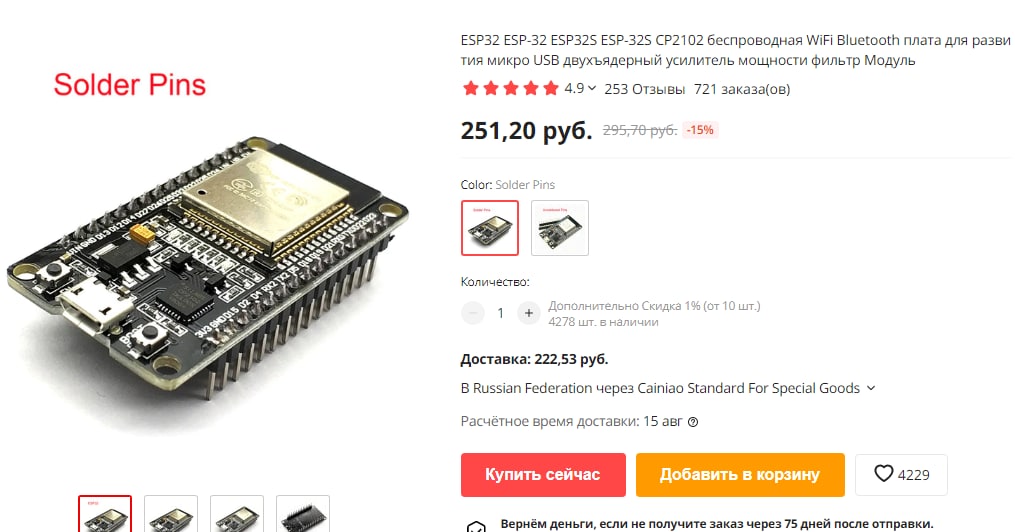

131$
https://aliexpress.ru/item/4001310988977.html
:)
Обычно, если девборда не предназначена для работы конкретно с батареей - ни кто туда зарядник и не ставит.
Если ставят - он будет аналоговый.
И вообще, вопрос обЪйома - в каком месте существеннен? На столе, или в конечном устройстве?
Anton
131$
https://aliexpress.ru/item/4001310988977.html
:)
Обычно, если девборда не предназначена для работы конкретно с батареей - ни кто туда зарядник и не ставит.
Если ставят - он будет аналоговый.
И вообще, вопрос обЪйома - в каком месте существеннен? На столе, или в конечном устройстве?
в конечном устройстве. оно не предполагается в серию, это школьный проект :)
RealAI
Тогда брать аналоговый и не париться. Просто питать от 5В, и не будет там 9Вт тепла.
RealAI
Цель проекта вообще какова? Что на его базе будет исследоваться? Зарядка должна быть управляемой?
Anton
Цель проекта вообще какова? Что на его базе будет исследоваться? Зарядка должна быть управляемой?
цель — некоторая приблуда, которая читает инфу с блютуса и показывает на олед экранчике. 9вт — это ахренеть как много, столько не надо :)
Anton
зарядка только для автономности приблуды
Anton
не очень понимаю вопрос про управляемость
Anton
грубо говоря, что-то типа такого мне бы подошло, но размеры большие: https://www.amazon.de/ICQUANZX-Bluetooth-Battery-ESP32-WROVER-B-Development/dp/B07VQJ1RH2
RealAI
Берите любой дешман по 27 центов и приклейте на скотч снизу платы. Или на термоклей.
Снизьте питание на входе зарядника до 4.7
Anton
чтобы уменьшить размер, я согласен на любой контроллер, хоть есп32, хоть стм32, хоть ардуино, хоть что — размер важен
Anton
LOLIN32 умеет что мне надо...
RealAI
Где тпм большие размеры? Вы не думаете же, что чудеса бывают? У девборды они большие по причине наличия в ней стабилизаторов питания, USB-UART моста на борту и раз?ёмов, да... Чтобы без микроскопа прицепить к ней проводки.
RealAI
Возьмёте борду на 3.3в без стабилизатора - ещё и стаб будете туда паять сами.
RealAI
Он величиной с оу плату контроллера заряда.
RealAI
Всё это можно, конечно, слепить в бутерброд, взять тупой модуль с 3.3В входом, типа WROOM, или Лолин (на лолин стоит врум и стабик) и остальное лепить этажеркой на скотч. Тогда будет "толстая" высота, но можно сохранить маленьким линейные размеры.
Anton
лолин длинновата мне с одной стороны, но на есп32 у меня сразу будет мк, блютус и контролер литиевого аккума... длинна мне менее важна, чем ширина
Anton
если брать отдельно мк, блютус и контроллер аккума, то это тот ещё бутерброд
RealAI
Но на лолин стоит то, о чем я говорил:
https://pdf1.alldatasheet.com/datasheet-pdf/view/547450/LINER/LTC4054.html
Это аналоговый чаржер. Ещё и в SOT23 корпусе.
Он греется не меньше, чем другие :)
RealAI
ИТОГО:
Приходим к началу - берётся аналоговый контроллер заряда и понижается напряжение, чтобы он не отпаялся оттудова нафиг.
Anton
5в юсб там предполагается только для зарядки
Anton
приблуда автономна по задумке
RealAI
Что-то не прогрузилось сообщение...
Ещё раз - в начале речь зашла, что линейники сильно греются.
Потом я сказал, что в девбордах - Вы встретите линейник и больше ничего.
Потом... Вы нашли девборду - и встретили в ней линейник 🤪
RealAI
С чем-то придётся смириться
Anton
Anton
это был не я :)
Владимир
ппл, какие есть дев платы с контроллером заряда ли-ион аккума? стм32/есп32/ардуино (сик)?
204,43 руб. 10%СКИДКА | Wifi Bluetooth плата разработки антенна ESP32 ESP-32 REV1 CH340 CH340G микропитон микро USB литиевая батарея Интерфейс
https://a.aliexpress.com/_ACFTk3
Anton
сенкс, обдумаю
RealAI
P.S. Самый злобный лайфхак для батарейных устройств в школьных проектах, которые не предусматривают работу/исследование контроллера заряда - выкиньте его совсем. Возьмите батарею любую от старого мобильника, или бабушкофона, или просто что-то в паке нужного размера - и заряжайте её отдельно, а в девайс свой - на разъём её приделайте, чтобы снималась.
Минус 1 ненужный узел.
Andre
204,43 руб. 10%СКИДКА | Wifi Bluetooth плата разработки антенна ESP32 ESP-32 REV1 CH340 CH340G микропитон микро USB литиевая батарея Интерфейс
https://a.aliexpress.com/_ACFTk3
а в чём тут подвох? 270 рублей всего стоит.
Andre
Andre
Не из-за TTL-адаптера же это, который CH340 ?
RealAI
Алиекспресс это базар.
Вот, если очень надо - можно и по 1433р
https://aliexpress.ru/item/1000007546813.html?spm=a2g0o.productlist.0.0.3e9d4037QomL1o&algo_pvid=f7bafade-3cd9-4875-92ad-7fcfbdf35b16&algo_expid=f7bafade-3cd9-4875-92ad-7fcfbdf35b16-35&btsid=0b8b036a16230076733593023ea99f&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Andre
Алиекспресс это базар.
Вот, если очень надо - можно и по 1433р
https://aliexpress.ru/item/1000007546813.html?spm=a2g0o.productlist.0.0.3e9d4037QomL1o&algo_pvid=f7bafade-3cd9-4875-92ad-7fcfbdf35b16&algo_expid=f7bafade-3cd9-4875-92ad-7fcfbdf35b16-35&btsid=0b8b036a16230076733593023ea99f&ws_ab_test=searchweb0_0,searchweb201602_,searchweb201603_
Где вы раньше были, мне как раз по такой цене надо. ) Нет.
Serg
Вот ещё, но Esp8266.
US $2.50 | LILYGO®TTGO T-OI ESP8266 чип Перезаряжаемые 16340 Батарея держатель совместим с мини D1 макетная плата
https://a.aliexpress.com/_A7Wjwf
Serg
А это 32, но широкая.
US $5.50 | LILYGO®Плата для разработки модуля TTGO T7 V1.3 MINI 32 ESP32 WiFi Bluetooth
https://a.aliexpress.com/_AcSUL9
Рамиль
Здравсвуйте
Рамиль
У меня есть ESP32 Cam. К ней подключен драйвер моторов, моторы, светодиод и сервпоривод по схеме машинки с камерой. Загрузил скетч
Рамиль
изображение из камеры дёргается
