Суть - все что нужно для прошивки ( пины ) должны попадать на входы шилда и не в коем случае не притягиваться к + или gnd. Еще лучше выключать ее на время прошивки. Прошей - потом шилд воткни и ресетни.

Ну ioO не заняты на вемосе

io0 не подключен к колодке с контактами шилда?

На него контакта нет на лсд

Надо еще узнать как ресет на шилде работает. Какой уровень сбрасывает. Еспха сбрасывается нулем. А шилд я х.з.

// initialize the library by associating any needed LCD interface pin // with the arduino pin number it is connected to const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2; LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

Что тут надо как подставить, откуда брать данные?

Или все как есть оставить?

Или все как есть оставить?

А какие у тебя пины на вемосе попадают на эти пины шилда. Тьфу хрень несу. Короче надо посмотреть на вемосе куда попадают с шилда эти контакты и их указать. Т.е. если rs шилда попадает на пин вемоса io4 то его и надо указать. И так далее.

Все развлекаетесь? =) А результат все еще = 0?

Помоги) Буду безумно рад

Что тут надо как подставить, откуда брать данные?

ok, google: wemos d1 r32 pinout reference gpios Изучить статью про контакты используемые при загрузке. Там же найдется статья про Boot Mode ok, google: LCD Keypad Shield pinout Почитать описание, подумать что же может мешать загрузке? Были бы Dipont'ы, думаю проблему ты нашел быстрее бы

Помоги) Буду безумно рад

У тебя прошивка хоть одна заработала? То что НЕ заливается это нормально =)

Да, без ЛСД

А когда ставишь LCD с прошивкой для работы с ним - работает?

Неа

То что не загружается когда LCD на месте я понял =)

Тогда только изучать распиновку железок, править код и пробовать, пробовать, пробовать!

Ну да

Железок таких под рукой нет, играться несчем =) Только моя философия =)

Тогда только изучать распиновку железок, править код и пробовать, пробовать, пробовать!

так и идем по этому плану. Железок тоже нет. Были бы своими руками проще.

так и идем по этому плану. Железок тоже нет. Были бы своими руками проще.

А если железок нет, зачем все это? )))

Если за студента сделать у него не прибавиться в голове и при следующей проблеме ты ему должен будешь :)))

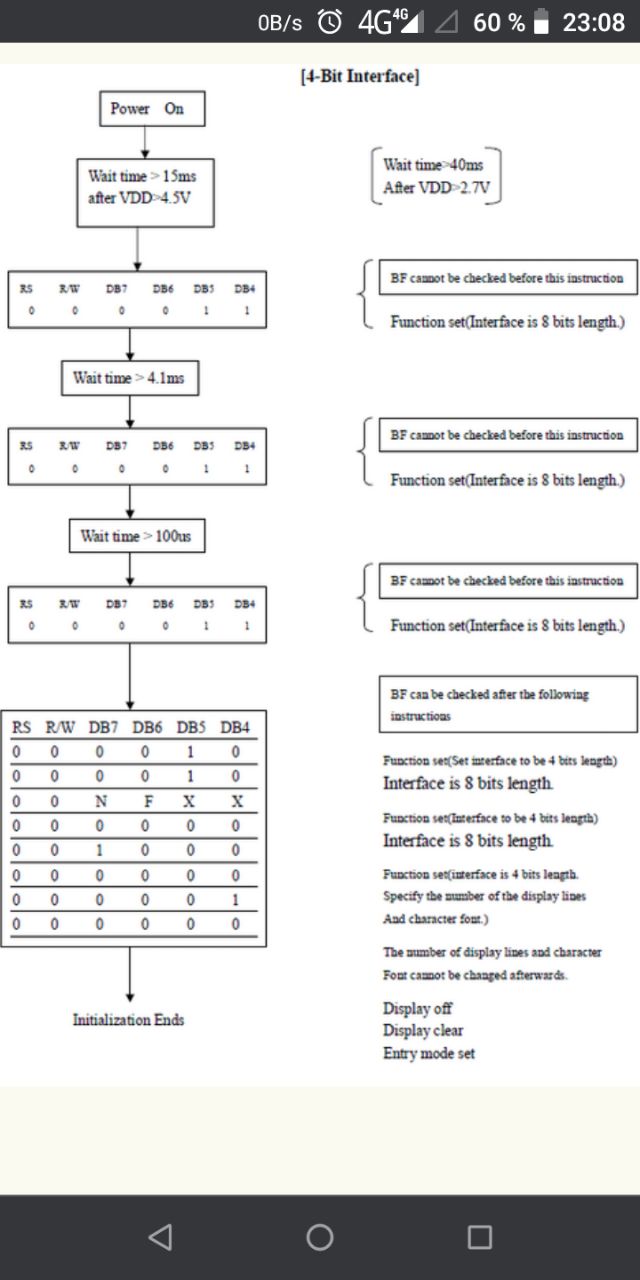

Ресет вемоса совпадает с ресетом шилда. Тут косяк. Если память не изменяет при инициализации этого лсд нужно дергать ресет как то. Гуглить инициализацию лсд

Если за студента сделать у него не прибавиться в голове и при следующей проблеме ты ему должен будешь :)))

Та ну. Он уже столько инфы вобрал - как минимум что то изучил.

Та ну. Он уже столько инфы вобрал - как минимум что то изучил.

Нууу... Методом тыка я тоже не все сломал :))) С шилдами проще, маловероятно что закосячишь :))) Потом сидел, читал, больше думал, меньше делал :)))

И ещё один метод - переночевать с проблемой, не сидеть над ней долго, поковырялся - неполучилось? Пошел другим занялся... При следующем подходе сдвинется!

Нууу... Методом тыка я тоже не все сломал :))) С шилдами проще, маловероятно что закосячишь :))) Потом сидел, читал, больше думал, меньше делал :)))

Тоже метод.

И ещё один метод - переночевать с проблемой, не сидеть над ней долго, поковырялся - неполучилось? Пошел другим занялся... При следующем подходе сдвинется!

Это да переключатся надо. Потом возвращатся

https://narodstream.ru/pic-urok-20-lcd-20x4-4-bitnyj-rezhim/

Я бы сам делал а не хрень с инета заставлял работать.

Ресет вемоса совпадает с ресетом шилда. Тут косяк. Если память не изменяет при инициализации этого лсд нужно дергать ресет как то. Гуглить инициализацию лсд

Не вру. Там только пауза. Не зная что там в коде остается предполагать что оно есть

ресет при инициализации должен быть 0. А у тебя железно попадает на ресет вемоса? Так? А там уже 1

Ну да

Логический анализатор есть<?

Логический анализатор есть<?

Неа

Неа

Ну тады хоть вольтметром - прошитую без шилда, с вставленым шилдом после прошивки, замеряй что на ноге rs шилда. Ну и питание померь.

Для тех, кто в теме. Без всякой рекламы. Просто делюсь, информацией. Если, сочтёте рекламой - просто удалите: https://habr.com/ru/company/ruvds/blog/558968/

А подскажите пожалуйста. Вопрос по схемотехнике: Если мне нужно что бы контроллер мог питаться одновременно как и от USB, так и от внешнего источника на 12в. То есть устройство должно работать когда есть либо то, либо другое и когда они оба, то это не должно приводить к каким либо проблемам. Как это лучше сделать? Я вот думал просто пустить 12 вольт через какой-нибудь L7805CV и соединить выход с +5v от USB через через диод, что бы не спалить USB порт компьютера.

А подскажите пожалуйста. Вопрос по схемотехнике: Если мне нужно что бы контроллер мог питаться одновременно как и от USB, так и от внешнего источника на 12в. То есть устройство должно работать когда есть либо то, либо другое и когда они оба, то это не должно приводить к каким либо проблемам. Как это лучше сделать? Я вот думал просто пустить 12 вольт через какой-нибудь L7805CV и соединить выход с +5v от USB через через диод, что бы не спалить USB порт компьютера.

Контроллеру (есп) же 3,3 вольта надо

Соответственно, развязываем диодами 12 в и +5 от usb и подаём это на вход понижайки dc-dc

А подскажите пожалуйста. Вопрос по схемотехнике: Если мне нужно что бы контроллер мог питаться одновременно как и от USB, так и от внешнего источника на 12в. То есть устройство должно работать когда есть либо то, либо другое и когда они оба, то это не должно приводить к каким либо проблемам. Как это лучше сделать? Я вот думал просто пустить 12 вольт через какой-нибудь L7805CV и соединить выход с +5v от USB через через диод, что бы не спалить USB порт компьютера.

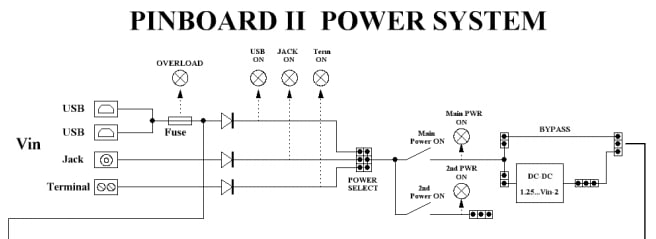

Пример питания от разных источников http://easyelectronics.ru/files/PinBoard/Pinboard2_techinfo.pdf

Контроллеру (есп) же 3,3 вольта надо

Да, как раз после этого хотел ставить стабилизатор на 3.3 и уже в esp )

// initialize the library by associating any needed LCD interface pin // with the arduino pin number it is connected to const int rs = 12, en = 11, d4 = 5, d5 = 4, d6 = 3, d7 = 2; LiquidCrystal lcd(rs, en, d4, d5, d6, d7);

я вам вчера ссылку отравил вы наверное и читать его не стали 😊

я вам вчера ссылку отравил вы наверное и читать его не стали 😊

А я не видел ее

А я не видел ее

вы мне на него ответили что так не работает. а это была ссылка на форум где прошедшие через это делились как решили вопрос. какие пины куда соединяли.

Можно еще раз ссылку

И ещё один метод - переночевать с проблемой, не сидеть над ней долго, поковырялся - неполучилось? Пошел другим занялся... При следующем подходе сдвинется!

я вчера так и сделал нах. 😊 бросил все спать лег в 12 и до 10 утра. еще не начал заниматься.

Можно еще раз ссылку

сейчас

Можно еще раз ссылку

https://esp8266.ru/forum/threads/lcd1602-keypad-shield.1264/

https://esp8266.ru/forum/threads/lcd1602-keypad-shield.1264/

Ссылка не открывается Такой страницы не существует пишет

Ссылка не открывается Такой страницы не существует пишет

попробуйте еще раз

Оооо

Спасибо

Почитаю

не за что

Я бы сам делал а не хрень с инета заставлял работать.

Чтобы сделать свою хрень (скетч), надо понять как работает чужая хрень (шилд) =) Но чужая хрень не работает =) а до своей мы еще не выросли =) Значит надо разделить задачу на мелкие подзадачи и уже плясать от этого =) @tol_mr ну как там твоя хрень?

Чтобы сделать свою хрень (скетч), надо понять как работает чужая хрень (шилд) =) Но чужая хрень не работает =) а до своей мы еще не выросли =) Значит надо разделить задачу на мелкие подзадачи и уже плясать от этого =) @tol_mr ну как там твоя хрень?

Никогда не юзал чужой код когда делал первые шаги( не ардуино, не есп, не си или еще что то там. Асм на пиках). За основу брал, но не более.

Никогда не юзал чужой код когда делал первые шаги( не ардуино, не есп, не си или еще что то там. Асм на пиках). За основу брал, но не более.

асм конечно зверь. но в наше время мало кто на нем пишет. если вообще пишет.

асм конечно зверь. но в наше время мало кто на нем пишет. если вообще пишет.

А я что предлагаю на нем писать? Хотя это было бы правильно, но не есп точно.

Никогда не юзал чужой код когда делал первые шаги( не ардуино, не есп, не си или еще что то там. Асм на пиках). За основу брал, но не более.

Я начинал давно, с книжкой и примерами на дискетке =)

А я что предлагаю на нем писать? Хотя это было бы правильно, но не есп точно.

А что на нем писать? Пишем много, а выхлоп стремится к 0

А что на нем писать? Пишем много, а выхлоп стремится к 0

Услышал. Молчу. Пущай е-ся как хочет. Хоть в присядку.

Услышал. Молчу. Пущай е-ся как хочет. Хоть в присядку.

Я думаю нужно соизмерять время написание кода и вознаграждение (финансовое/моральное)

Я думаю нужно соизмерять время написание кода и вознаграждение (финансовое/моральное)

Под 16 - 18 пик ничего кроме асма не нужно. ИМХО.

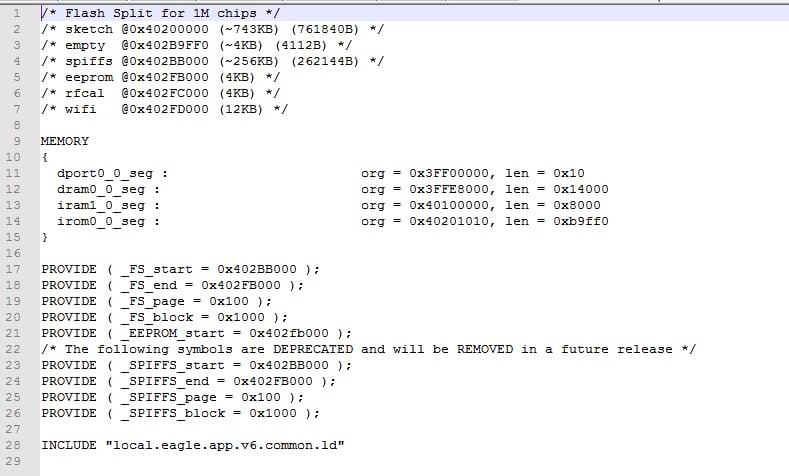

господа, кто то может поделиться мануалом по кастомизации разметки памяти?

господа, кто то может поделиться мануалом по кастомизации разметки памяти?

Ого, какая то сложность?

Ого, какая то сложность?

пока сложности нет, есть абсолютное незнание, что делать.

пока сложности нет, есть абсолютное незнание, что делать.

Понял, такого нет =)

асм конечно зверь. но в наше время мало кто на нем пишет. если вообще пишет.

даже драйвер ws2812 от атмеговой или аттиневой ардуины на нём написан...

даже драйвер ws2812 от атмеговой или аттиневой ардуины на нём написан...

на ASM можно писать всё. идизассемблировать можно всё даже то что написано на C

я бы с удовольствием научился писать на асм но это сложно и долго.

нфтвучюкгупражнения убрать бока

я бы с удовольствием научился писать на асм но это сложно и долго.

Значит не нужно оно, забей, гамай.

на ASM можно писать всё. идизассемблировать можно всё даже то что написано на C

можно. Но не всегда оправдано.

Редко оправдано

Редко оправдано

Я привёл пример ардуиной, вся школота теперь юзает эту либу.

Я привёл пример ардуиной, вся школота теперь юзает эту либу.

люди много чего используют, что не нужно им делать самим)

можно. Но не всегда оправдано.

да не всегда с этим полностью согласен. но этот минус заславляет максимально оптимизировать код. раньше часто программисты спорили на такую тему. кто сможет написать максимально оптимальный код. функция одна и та-же но методы написания другие. вчера мне тут товарищ подсказывал var заменять на let тут есть и смысл оптимизации. я думаю это и в памяти место экономит и выполнение кода тоже. хотя могу ошибаться

люди много чего используют, что не нужно им делать самим)

Пока не понадобится драйвер для нового семейства. типа sk6812

И потом будут ныть в чатах, что никто вместо них для них написать не хочет.

И потом будут ныть в чатах, что никто вместо них для них написать не хочет.

знаете что? "учись" так легко говорить. слава богу что в школах нет таких педагогов как вы. а-то тупо сидели-бы в школе. вон иди учись иди вон загугли. товарищ. пока кто нибудь из тех кто уже умеет делать не покажет как это сделать бес полезно где-то читать. если у человека нет личного опыта даже если перечитает десятки книг нет никакой вероятности что он сможет написать код. я лично дохрена пример пересмотрел. по отдельности да они работают. но когда их в какой-то код внедряешь там и появляются интересные вещи. вот тут и прибегают люди за помощью. если кто-то знающий поможет исправить код я думаю ничё ни у кого не отвалится. вы как думаете?
