Измеряю напряжение с помощью аналогового входа есп8266, резисторы 680 и 100 кОм, в сумме 780, на входе если правильно понял 1023 это 1 вольт,
Anonymous
В скетче задаю максимум 7.8 вольт, но немного врет, примерно на 0.1 вольта в плюс
Anonymous
Нужно подобрать точнее максимальное напряжение 7.8?
Anonymous
Почему немного врет?
Anonymous
Или 1023 это не точно 1 вольт?
Евгений
Х
Х
А вообще он не настолько точный.
Denisio
В описании вайфайИот написано максимум 1 вольт на вход адц
The ESP8266 ADC pin input voltage range is 0 to 1V if you're using the bare chip. However, most ESP8266 development boards come with an internal voltage divider, so the input range is 0 to 3.3V.
Евгений
The ESP8266 ADC pin input voltage range is 0 to 1V if you're using the bare chip. However, most ESP8266 development boards come with an internal voltage divider, so the input range is 0 to 3.3V.
А в телеге есть пепевод?
Правда спрашиваю, без шуток.
Denisio
хм, похоже зависит от чипа
Anonymous
Разве там не 3.3в?
3.3 вольта она некоторых готовых платах, там уже распаян делитель, а голы чип макс 1 вольт
Denisio
не уверен насчет перевода в телеге
Denisio
надо сделать делитель чтобы он укладывал выходное напряжение в 0-1V
Anonymous
А резисторы проверял мультиметром?
Мм, нет, и они не прецизионные...скорее всего дело в неточности делителя ) ну и наверное 1 вольт относительно некоей внутренней опоры, которая наверное тоже не совсем точная, не нашёл пока в даташите
Denisio
а у тебя входное макс сколько ?
D.S.
Или 1023 это не точно 1 вольт?
спасибо. никто не знает всего. то что я знаю кто-то может это не 1 воль а аналоговый 1024 максимум и 0минимум. это аналоговые данные.
Евгений
надо сделать делитель чтобы он укладывал выходное напряжение в 0-1V
Тае вчера на вайфайИот делал, и там ещё настройка есть. И ещё настраивал я по ооочень точным 5 и 2.5 вольта.
В итоге точность мне очень нравится. Я сейчас еспэшке доверяю больше чем китайской зарядке для 18650😊
Denzel_KOT_Washington
0-1023 =0-1в 1024 это превышено напряжение, на nodemcu делитель и там можно 3,3 в
D.S.
если максимум 3.3 вольта то 1023это - 3,3 вольта 512 это 1,7в
Anonymous
С моими резисторами могу макс 7.8 подавать
Denisio
http://cxem.net/calc_tmp/divcalc/616b007cd529839dc95b40e30d50cf7f.png
Denisio
из ряда E24 вот такие номиналы
Anonymous
если максимум 3.3 вольта то 1023это - 3,3 вольта 512 это 1,7в
Ага, у меня максимум 7.8 получается
D.S.
The ESP8266 ADC pin input voltage range is 0 to 1V if you're using the bare chip. However, most ESP8266 development boards come with an internal voltage divider, so the input range is 0 to 3.3V.
я не профи по англ. но думаю хочет сказать что логика на 3,3вольта работает а выходы аналоговые выдают максимум 1в
Anonymous
У меня получилось отклонение около 2.4%, а резисторы похоже 5%...)
Anonymous
Надо экспериментально подобрать напряжение
Denisio
тебе лучше подобрать резисторы поточнее
Void
Может калибровку подправить под делитель?
D.S.
The ESP8266 ADC pin input voltage range is 0 to 1V if you're using the bare chip. However, most ESP8266 development boards come with an internal voltage divider, so the input range is 0 to 3.3V.

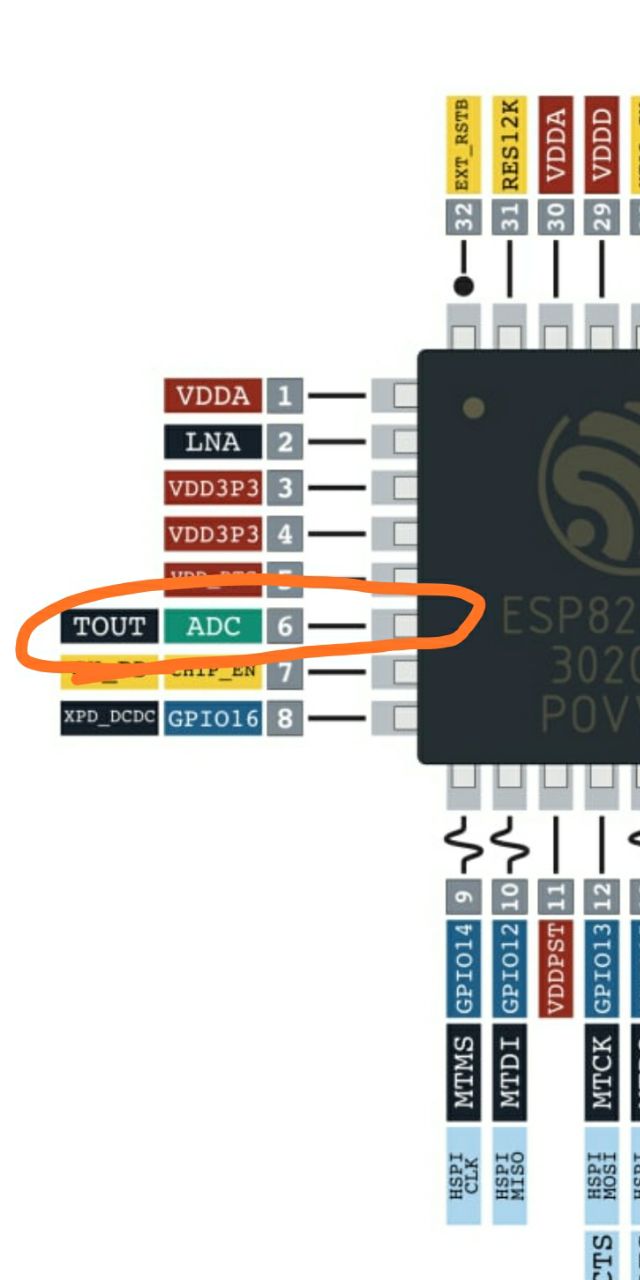

Этот контакт на ESP8266 могут называть по-разному:
ADC (от «analog-to-digital converter», т.е. «аналогово-цифровой преобразователь»)
TOUT
Контакт 6
A0
Аналоговый контакт 0
На данный момент контакт ADC имеет 10-битное разрешение, а его диапазон для входящего напряжения составляет от 0 до 3,3 вольт (если ADC подключен к внешней цепи).
D.S.
Согласно даташиту ESP8266, контакт ADC имеет 10-битное разрешение. Это значит, что считанное аналоговое значение будет в диапазоне от «0» до «1024».
Контакт ADC конвертирует напряжение, находящееся только в диапазоне от 0 до 3,3 вольт. Поэтому перед тем, как подавать на контакт ADC (он же A0) какое-либо напряжение, убедитесь, что используете устройство, которое выдает не более 3,3 вольт. В противном случае вам понадобится делитель напряжения:

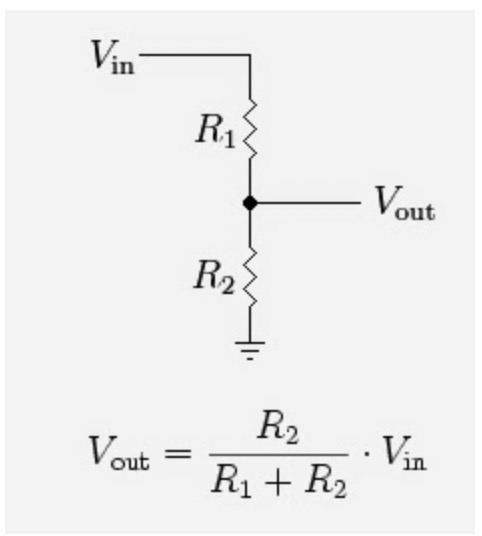

Voltage-divider-equation 3.png
Примечание: У ранних версий ESP контакт A0 может работать с напряжением не выше 1 вольта. Поэтому перед сборкой цепи, описанной в следующем разделе, убедитесь, что A0 на вашем модуле может работать с 3,3 вольтами.
D.S.
Denzel_KOT_Washington
график не линеийный, в начале около нуля и в конце графика 2 "полки"
Denzel_KOT_Washington
График найти не могу, а даташите нет его к сожалению.
Void
А у 8266 и 32 одинаковый ацп?
Евгений
Согласно даташиту ESP8266, контакт ADC имеет 10-битное разрешение. Это значит, что считанное аналоговое значение будет в диапазоне от «0» до «1024».
Контакт ADC конвертирует напряжение, находящееся только в диапазоне от 0 до 3,3 вольт. Поэтому перед тем, как подавать на контакт ADC (он же A0) какое-либо напряжение, убедитесь, что используете устройство, которое выдает не более 3,3 вольт. В противном случае вам понадобится делитель напряжения:
Voltage-divider-equation 3.png
Примечание: У ранних версий ESP контакт A0 может работать с напряжением не выше 1 вольта. Поэтому перед сборкой цепи, описанной в следующем разделе, убедитесь, что A0 на вашем модуле может работать с 3,3 вольтами.
Как же понять что у тебя старая версия или новая, или мож по кодировке чипа видно будет.

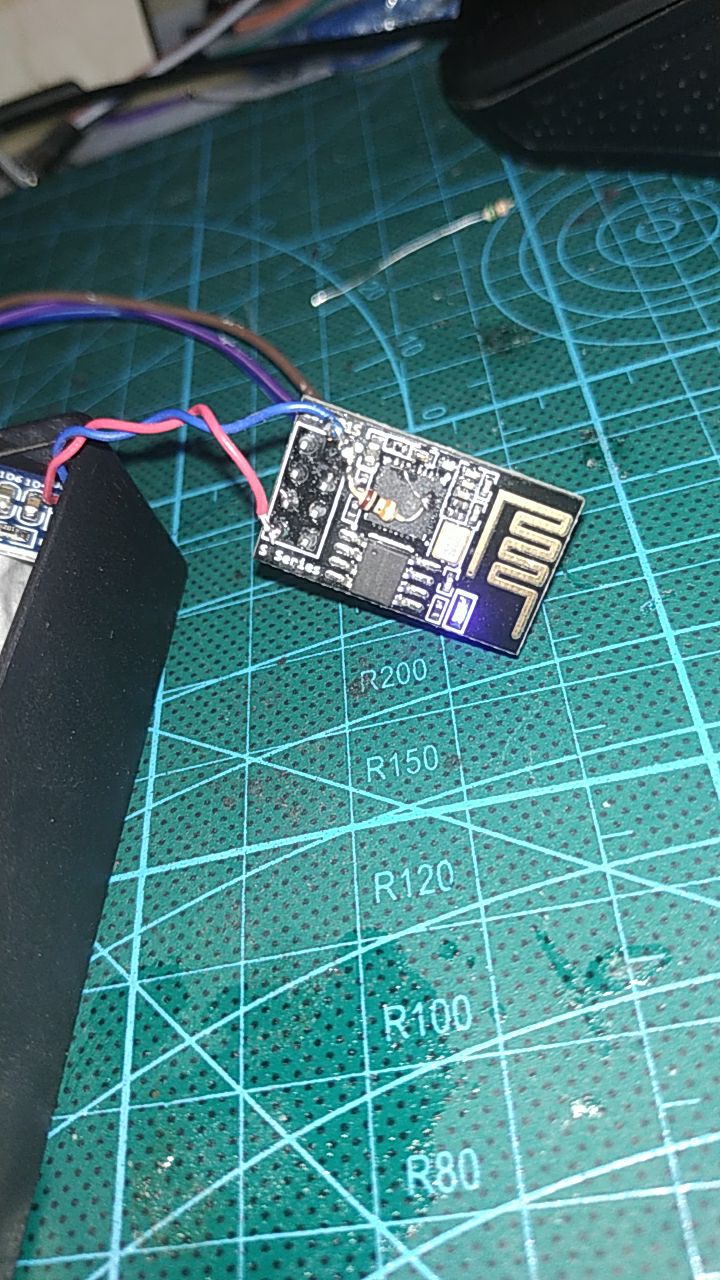

У меня есп01 и там 6-й контакт вообще не выведен, пришлось припаиваться.
Х
График найти не могу, а даташите нет его к сожалению.
https://docs.espressif.com/projects/esp-idf/en/latest/esp32s2/api-reference/peripherals/adc.html
Х
для есп32 вот.
Х
Для 8266 ещё хуже вроде
Denzel_KOT_Washington
Да там более выраженные полки
Denzel_KOT_Washington
с обоих сторон
Denzel_KOT_Washington
Вроде можно под конкретный датчик отколибровать ADC remapoм
D.S.
Как же понять что у тебя старая версия или новая, или мож по кодировке чипа видно будет.
У меня есп01 и там 6-й контакт вообще не выведен, пришлось припаиваться.
Выполните AT команды AT+RST и AT+GMR для определения текущей версии прошивки
Denzel_KOT_Washington
Как же понять что у тебя старая версия или новая, или мож по кодировке чипа видно будет.
У меня есп01 и там 6-й контакт вообще не выведен, пришлось припаиваться.
По памяти ESP12 1 вольт а все остальное 3,3 вольта (если речь идет о платах)
Denzel_KOT_Washington
Да она даже без крышки
Евгений
Denzel_KOT_Washington
посмотрите есть или нет делитель от ноги на плате
Denzel_KOT_Washington
Вы делитель так собрали?
Евгений
посмотрите есть или нет делитель от ноги на плате
Тут эта нога вообще не выведена на плату, я припаял проводочек до ножки есп
Denzel_KOT_Washington
Denzel_KOT_Washington
ну вот это и смутило
Denzel_KOT_Washington
Denzel_KOT_Washington

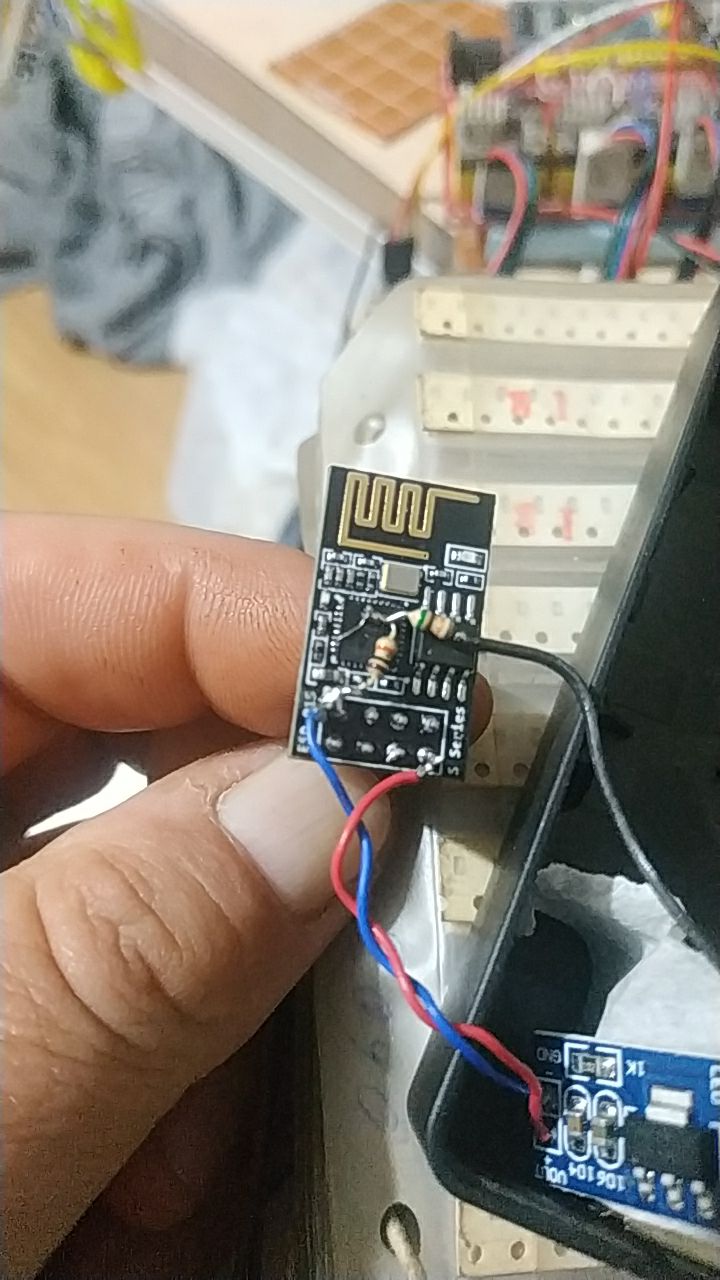

Вот так должно быть.
Евгений
Denzel_KOT_Washington
Синий это "Данные" от датчика?
Void
Analog to Digital Converter - ESP32 - — ESP-IDF Programming Guide latest documentation
https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/peripherals/adc.html
