Lucifer
Притяни для начала io2. Дальше видно будет.
Ок, спс, ток провернуть уже не раньше чем через пару стуток смогу(
Lucifer
Пока инфу собираю
Lucifer
Вообщем спасибо ща замечания) сейчас буду плату переделывать)
Lucifer
полная схема платы
По схеме же проблем нету?
Евгений
Если пластиковые клапана - то недорого, если металлические шаровые краны - то подороже
Я прикидывал раздельно: привода + задвижки многооборотные, они дешевле были Увидел цену и прихудел ))) Единственная осталась мысль это вдоль магистрали датчики влажности почвы и собирать данные в контрольном пункте, оттуда рабочий пешком открывает нужную линию и поливает
Евгений
Вообщем спасибо ща замечания) сейчас буду плату переделывать)
Рано плату переделывать, надо ошибку найтить :)))
Lucifer
Рано плату переделывать, надо ошибку найтить :)))
Плата эта щя у кодеров, потому что у них есть норм программаторы (usb-uart)
Lucifer
Дотянусь я до нее не скоро
Lucifer
От того запасную, если у них ниче не выйдет, буду дедать запасную
Х
По схеме же проблем нету?
Смущает диод в схеме измерения батарейки.
Евгений
У меня есть два вида плат, одна прошивается без затыков, второй нужно нажать кнопку бут
Lucifer
Смущает диод в схеме измерения батарейки.
Диоды защита, чтою полярность не спутать
Х
Диоды защита, чтою полярность не спутать
Ну на нём падение непрредсказуемое, плюс постоянный ток разряжающий
Х
Лучше транзистор туда.
Lucifer
Притяни для начала io2. Дальше видно будет.
Его на питание через резистор надо?
Евгений
зажать буть - дернуть ресет?
Точно не скажу, но кажется только бут удержать
Х
полная схема платы
и да, добавь 100 мкФ в питание тантал
Lucifer
Точно не скажу, но кажется только бут удержать
У меня та плата что прошивпется в бут входит так, зажать gpio0 на знмлю, в этот момент en на землю и вс разомкнуть
Void
Я уже сюда кидал сейчас повторю.
Х
Там 10мкФ
Ну я глянул схему nodemcu, та 10+100, у них работает, ldo тянет
Void
Lucifer
Ну я глянул схему nodemcu, та 10+100, у них работает, ldo тянет
Ок, вопрос а ido это что? Я с есп раньше не имел дело
Х
ams1117
Lucifer
Ааа
Lucifer
Линейник
Х
Если слишком много поставить он может возбуждаться кажется.
Х
А 10 маловато для есп
Lucifer
Значит сотку надо заказать
Lucifer
Вообще разница в платак в то что в не рабочей тантал, а в рабочей электролит. Но это ужкюе как бред
Lucifer
Ибо повлиять не должно
Void
Если слишком много поставить он может возбуждаться кажется.
Он начинает работу и уходит в защиту от кз. ток прекращается и опять вкл. и так по кругу.
Void
ага
А ты сидишь лоб хмуришь - сука черт подери что за говно такое :))))
Lucifer
100мкФ не многовпто будет?
Void
Ну этот амс стабильно работал
Я это не вашем случае. А в общем.
Х
Ну этот амс стабильно работал
А потом Ты включаешь передатчик и есп виснет)))
Х
100мкФ не многовпто будет?
посмотри схему nodemcu их миллионами наверное клепают
Lucifer
Ее и склонирую тогда)
Void

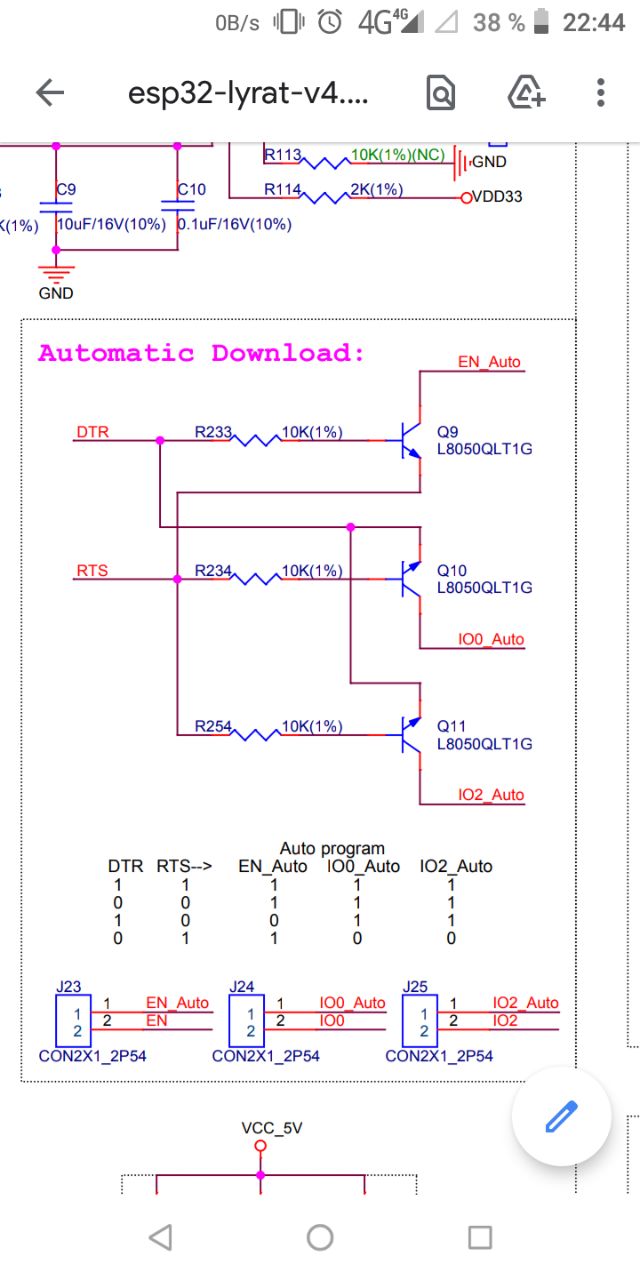

esp32-lyrat-v4.3-schematic.pdf
Void
выдерни обвязку и это клонируй.
Lucifer
esp32-lyrat-v4.3-schematic.pdf
Спс, ни че так схемка
Lucifer
А говорили что есп это уже готовый модуль)
Х
esp32-lyrat-v4.3-schematic.pdf
А зачем столько кондёров на батарейке?
Н Е К И Б Е Р Л Е О
Народ а кто имел дело с cy7c68013a
Н Е К И Б Е Р Л Е О
Или аналогами
Х
А говорили что есп это уже готовый модуль)
Модули бывают разной степени интеграции, бери nodemcu если надо всё готовое
Lucifer
А зачем столько кондёров на батарейке?
Чтоб сгладить постоянный ток)
Н Е К И Б Е Р Л Е О
Fx2lp cypress
Void
А зачем столько кондёров на батарейке?
Чтоб никакое г по питанию не проскочило. А так вопрос не мне. Не я ее проектировал. Но очень она стабильна. Рекомендую.
Н Е К И Б Е Р Л Е О
Стоят также в осцилографах usb
Void
ну х.з.
Там акум через разъем. Т.е. теоретически могут быть экземпляры которые на "горячую" будут подкл\откл акум. Короче чтоб погасить звон и переходные процессы.
Х
При подключении аккума ничего не будет
Void
Я думал шум от зарядника...
Там вроде линейник какой то. Не должен шуметь.
Void
При подключении аккума ничего не будет
Ну как сказать. Кнопка звенит, а контакты ... подавно.
Х
Ну как сказать. Кнопка звенит, а контакты ... подавно.
Ну там же второе питание есть, а если нету, то всем пофиг
Void
Ну там же второе питание есть, а если нету, то всем пофиг
Ну я не знаю. Дш на микру ответа не дал
Void
Рамиль
Для ардино есть функция tone () для воспроизведения звуков с определённой частотй. а на esp 32 cam есть такой аналог?
Рамиль
какая?
Slava
Поищи esp32 tone, как то так
Рамиль
Я нашёл библиотеку tone.h и пробовал с ней так - https://prnt.sc/130incg
Рамиль
динамик подключен так - https://prnt.sc/130inuc
Рамиль
в порт gpio1? канал 8
Рамиль
но звука нет
Рамиль
где ошибся?
Slava
GitHub - Redstoned/esp32_tone: A library for the ESP32 that adds the Arduino tone()-functions and much more! https://github.com/Redstoned/esp32_tone
