Конечно не помните, они внутри чипа на каждом gpio

так вопрос был в 5В на ногу 5В.

так вопрос был в 5В на ногу 5В.

И? У вас gpio как бы толерантный к 5в, но только потому что там стоит такая защита. По факту это часто оборачивается волшебным дымом

И? У вас gpio как бы толерантный к 5в, но только потому что там стоит такая защита. По факту это часто оборачивается волшебным дымом

Мы не про gpio же

Перечитал, да неправ сорри

На этих платках просто бывают ноги, которые соединены через диод, чтоб не спалить usb и он как выход питания, а не вход

Мы не про gpio же

Про гпио, так-то, тоже, человек 5в ДИСПЛЕЙ подключал

Так и чего по итогу ребята)?

Про гпио, так-то, тоже, человек 5в ДИСПЛЕЙ подключал

Я немного упустил про дисплей, но они тоже разные бывают, некоторым только на вход сигналы нужны, без выходных...

Я немного упустил про дисплей, но они тоже разные бывают, некоторым только на вход сигналы нужны, без выходных...

Даже на входах бывают подтяжки или что ещё к питанию

Так и чего по итогу ребята)?

Запитывайте дисплей от 3.3 или конвертер уровней если он только от 5в

Запитывайте дисплей от 3.3 или конвертер уровней если он только от 5в

Да он и от 3.3 будет работать

Даже на входах бывают подтяжки или что ещё к питанию

Бывают, а бывает нет...

Где такие схемы рисуют?

Где такие схемы рисуют?

fritzing

fritzing

Спасибо

Здраствуйте,есть ли разница в написании скетча для отправки гет запроса на сайт http и https

?

Здраствуйте,есть ли разница в написании скетча для отправки гет запроса на сайт http и https

Не уверен, но мне кажется что есть. https придется подключать mbed tls и работать с сертификатами. Работал только с https.

Добрый день! ESP8266, питание от 18650. Как правильно организовать контроль напряжения аккумулятора, если через делитель, то какие принято использовать номиналы резисторов?

https://voltiq.ru/services/voltage-divider-online-calculator/

Есть онлайн калькулятор)

Разряд правда будет всегда

Есть онлайн калькулятор)

Калькулятор хорошо, но тут другое: допустим 100kOm+ 300kOm. 4.2v - падает 1.05v, а если 3,8 - 0,95. Мало.

Коэффициент ввести

Кроме того через эти резисторы утекает ток - плохо.

Коэффициент ввести

Так вопрос и был, как правильно организовать контроль?

Кроме того через эти резисторы утекает ток - плохо.

Согласен

Через делитель делал, вывел коэффициент, но у меня аккумулятор только на время отключения от основного питания. Коэффициент высчитал замером напряжения при первой разрядке мультиметром. Насколько правильно не скажу, но работает достаточно точно)

Согласен

Подробнее можно? Параметры делителя, коэффициент.

Повесить делитель на пин, делитель в сумме килоом 500, включаем пин - зимеряес напряжение - выключаем пин, потребления нет

Повесить делитель на пин, делитель в сумме килоом 500, включаем пин - зимеряес напряжение - выключаем пин, потребления нет

Все пины задействованы, лишних нет.

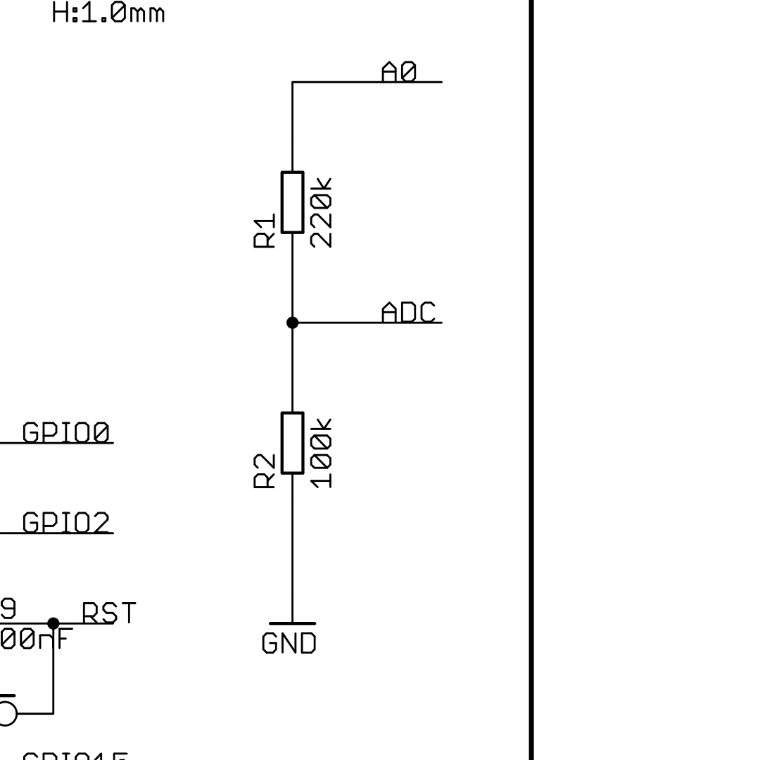

Ставь как на вемос

Видел эту схему. Посчитайте, что будет, если на входе 4.2

А нет, ошибся про пин, на аккумуляторе же нужно измерять

Тогда чтобы не было разряда ставить ключ

А нет, ошибся про пин, на аккумуляторе же нужно измерять

Ключ святым духом переключать? Пинов лишних нет.

Безопасно подавать 5в на ногу 5в d1 mini? Почему то спалил я модуль. На макетке работало нормально

Да, безопасно, туда 5 вольт и подаётся, только с микро usb, правда через диод, и реально там получается около 4.7 вольт

Ключ святым духом переключать? Пинов лишних нет.

Коля повесить на управлением какой либо переферией

Ключ

Так вопрос и был, как правильно организовать контроль?

https://nodemcu.readthedocs.io/en/release/modules/adc/#adcreadvdd33

У ардуино фреймворка еще была функция ESP.getVcc()

Видел эту схему. Посчитайте, что будет, если на входе 4.2

1.3125 вольта

1.3125 вольта

И...ADC накрывается..

И...ADC накрывается..

Хм, от чего?

Хм, от чего?

От того, что там максимум 1v должно быть

Делитель сделать как можно более высокоомным, например 220 кОм и 470 кОм. через такой делитель ток будет около 10 uA

На 5в висит только дисплей

Дисплей по l2c?

Дисплей по l2c?

Ага

Делитель сделать как можно более высокоомным, например 220 кОм и 470 кОм. через такой делитель ток будет около 10 uA

При этом возрастет ошибка измерения, либо потребуется поиск прецизионных резисторов. Делитель 220 и 470 тоже дает 1,3 вольта.

Ага

Тогда можно запитать дисплей тот 5 вольт, а подтягивающий резисторы i2c от 3.3 вольт, и конвертор не нужен

То есть на дисплее нужно эти резисторы отпаять

При этом возрастет ошибка измерения, либо потребуется поиск прецизионных резисторов. Делитель 220 и 470 тоже дает 1,3 вольта.

Зачем прецизионные....вывести коэффициент точно

При этом возрастет ошибка измерения, либо потребуется поиск прецизионных резисторов. Делитель 220 и 470 тоже дает 1,3 вольта.

делитель рассчитать. Ошибка будет по любому. причем она меньше чем собственная ошибка ADC и помех питания. Так что можно не париться по этому поводу

делитель рассчитать. Ошибка будет по любому. причем она меньше чем собственная ошибка ADC и помех питания. Так что можно не париться по этому поводу

Как рассчитать коэффициент?

Как рассчитать коэффициент?

https://cxem.net/calc/divider_calc.php

https://cxem.net/calc/divider_calc.php

Делитель понятно. Как коэффицент подобрать?

MAX17043 - похоже, это и есть выход

...в моем случае, когда нет возможности использовать доп пин

Делитель понятно. Как коэффицент подобрать?

не понял, водишь напряжение питания, подбираешь номиналы резисторов таким образом что бы выходное напряжение было нужным. В твоем случае не более 1 вольта

не понял, водишь напряжение питания, подбираешь номиналы резисторов таким образом что бы выходное напряжение было нужным. В твоем случае не более 1 вольта

Большое спасибо! Допер. В макетном варианте так и сделаю. Подам точно 4.2 на делитель, измерю, домножу до необходимого значения (если будет ошибка). Повторю для другого, например, для 3.8v. Некий средний коэффициент так и подберется.

Добрый день! Есть светильник димируемый, управляется esp8266, на любой яркости диоды мерцают, возможно как то изменить шим частоту железом, не программно, в прошивке нет такой возможности.

Есть

Отфильтровать ШИМ до постоянного напряжения и подать его на вход таймера 555, например

Дёшево и сердито

Отфильтровать ШИМ до постоянного напряжения и подать его на вход таймера 555, например

Чайник в этом деле, по больше бы информации как это сделать

Все привет. Подскажите годный wifi manager для ESP32

Есть ESP32-CAM. Как ее прикрепить к вертикальной поверхности? Отверстия для винта нет. 3D-принтера для печати корпуса тоже нет.

https://www.chipdip.ru/product0/482100894?utm_source=google&utm_medium=cpc&position_type={position_type}|k50id|pla-293946777986|cid|11948935153|aid|488788063566|gid|114124782205&utm_campaign=G_tovarnieobjavlenija&utm_content=text1_ga&utm_term= вот такой клей и пальцы можно использовать вместо 3Д принтера. и он похож на пластилин, но потом как камень

А кто пробовал работать не с фирменным отладчиком, а чем посерьезней, там сеггер какой?

Насколько менее тупит потециально, чем битбенгящий фт2232?

Или это опеноцд проблемы?

Насколько менее тупит потециально, чем битбенгящий фт2232?

2232 через mpsse работает

Ну я смотрю, у меня жтаг больше чем на 20Мгц отказывается ФТДшный работать. А он может 50Мгц вроде

тупит бывает, когда шаг делаешь, секунды 3-4, раздражает =\ хотелось бы мгновенности.

а среда разработки какая?

MVS Community

ну вот эклипс нормально работает это не в жтаге дело

Хм. Ясно.

Ну у меня поднятие частоты с 3Мгц дефолтных до 20 скажем так спасло.
