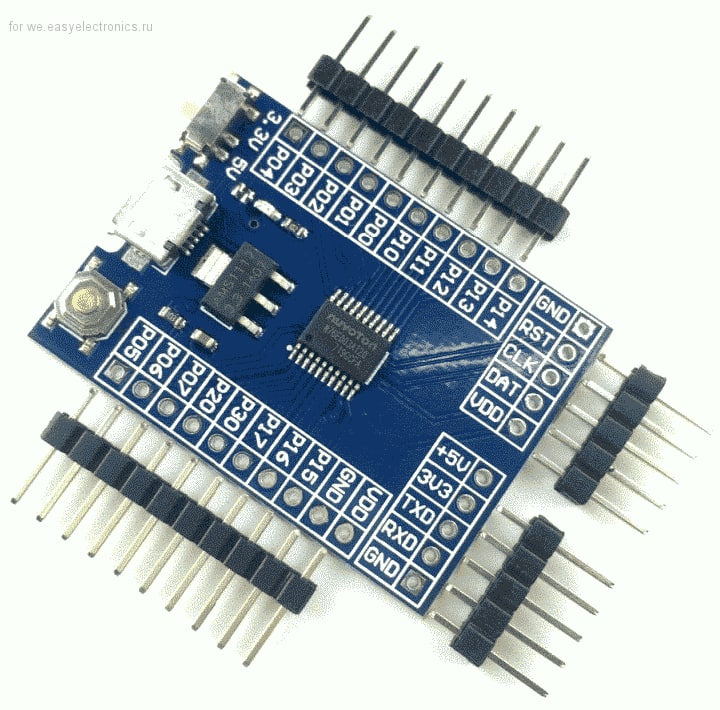

А что она делает-то? Особенно интересно, нафига там такие огромные контакты
или тот-же Esp32 только немного слабее
D.S.
D.S.
сорри
D.S.
garik
D.S.
Wi-fi контроллер лед панели
Anonymous
Порекомендуйте простой модуль для голосового оповещения, отдаем команду воспроизводит ранее записанное предложение
Anonymous
Предложения записываются один раз
Anonymous
Нужен на две три команды
Anonymous
Типа включено, выключено, авто
Anonymous
Парни, как побороть линейный стаб, который самовозбуждается и гонит черт знает что по питанию?
Anonymous
Парни, как побороть линейный стаб, который самовозбуждается и гонит черт знает что по питанию?
Смотреть даташит, там обычно есть рекомендации по конденсаторам
Anonymous
Ну или поставить 10 мкФ, 1 мкФ, 100 нф, на вход и выход, керамику
Anonymous
Смотреть даташит, там обычно есть рекомендации по конденсаторам
Так по даташиту и поставил по 1мкф на вход и выход. Короче, экспериментировать, устанавливая разные номиналы кондеров. Так?
Anonymous
Anonymous
В даташите тип, размер указаны?
Anonymous
Так по даташиту и поставил по 1мкф на вход и выход. Короче, экспериментировать, устанавливая разные номиналы кондеров. Так?
Можно поставить как написал вышел, оазмером 0805
Anonymous
Выше
Anonymous
Конденсаторы разные бывают
Anonymous
Anonymous
Может проблема не в стабе, а дальше
После стаба на контакт + ESP12F + параллельно на 2 кондера 68 мкф + 100 наноф керамика.
Anonymous
68 мкФ тоже керамика?
Anonymous
Нужно 1 мкФ керамика, как в даташите
Anonymous
68 мкФ тоже керамика?
Нет, конечно, 68мкф не керамика. 1 мкф керамика стоит на выходе стабилизатора.
Х
После стаба на контакт + ESP12F + параллельно на 2 кондера 68 мкф + 100 наноф керамика.
Ну вот убери эти 68 попробуй
Anonymous
Ну вот убери эти 68 попробуй
Понял. Большое спасибо за рекомендации, буду экспериментировать. А что еще?
Х
Понял. Большое спасибо за рекомендации, буду экспериментировать. А что еще?
Ну можно наверное резистор перед большим кондёром последовательно, чтоб большим током ldo не нагружать.
Anonymous
Нет, конечно, 68мкф не керамика. 1 мкф керамика стоит на выходе стабилизатора.
А 68 мкФ где стоит?
Anonymous
На входе стаба стоит 1 мкФ?
Alexey D.
Anonymous
Andy
ketbul
Никто не натыкался на схему ecu esp32? Мне кажется я созрел
ketbul
Юрий
Модуль esp32 wroom через некоторое время перестал из программы сохранять настройки во флешь, так как у меня прошивка через ОТА организована, начал загружать по воздуху, программа запускалась, но настройки не сохранялись, потом оказалось что и загрузка по uart не работает, есть идеи? Никто с таким не сталкивался?
Crunch
я вот тоже с такой проблемой столкнулся, давно брал модули esp32 8266, но потом на пару лет забил на всё это дело, некогда было.
Сейчас что то решил заняться, а модули по uart не работают, и то ли брак, толи после первых тестов они откинулись.
Вот всё думаю чуть глубже копнуть, и посмотреть что не так, толи uart часть тупит, толи контроллер откинулся
Александр
Юрий
я вот тоже с такой проблемой столкнулся, давно брал модули esp32 8266, но потом на пару лет забил на всё это дело, некогда было.
Сейчас что то решил заняться, а модули по uart не работают, и то ли брак, толи после первых тестов они откинулись.
Вот всё думаю чуть глубже копнуть, и посмотреть что не так, толи uart часть тупит, толи контроллер откинулся
Что ещё заметил, иногда если открыть монитор и перевести в режим загрузки то в мониторе стандартный лог про ожидание загрузки, а иногда крякозябры🤔
Юрий
Так же иногда начинается загрузка, но начиная с какого-то адреса esp32 failed.
Crunch
у меня по 0 в мониторе, но я вот пару дней только как решил раскопать платы, и вспомнить работу с ними. Из всех контроллеров штук 5 было разных, 1 живой всего.
Но не исключаю, что просто в коробке что то сломалось или прислали брак, т.к. не проверял толком их, пару тестовых прошивок залил и в коробку убрал.
А сейчас решил попробовать один проект сделать.
Ну кракозябы это скорость кривая обычно
Юрий
Ну скорость всегда 115200, просто иногда норм а иногда мусор.
Crunch
скорость порта может поменяться со стороны девайса, типа если прошивка стартанула и изменила это
Александр

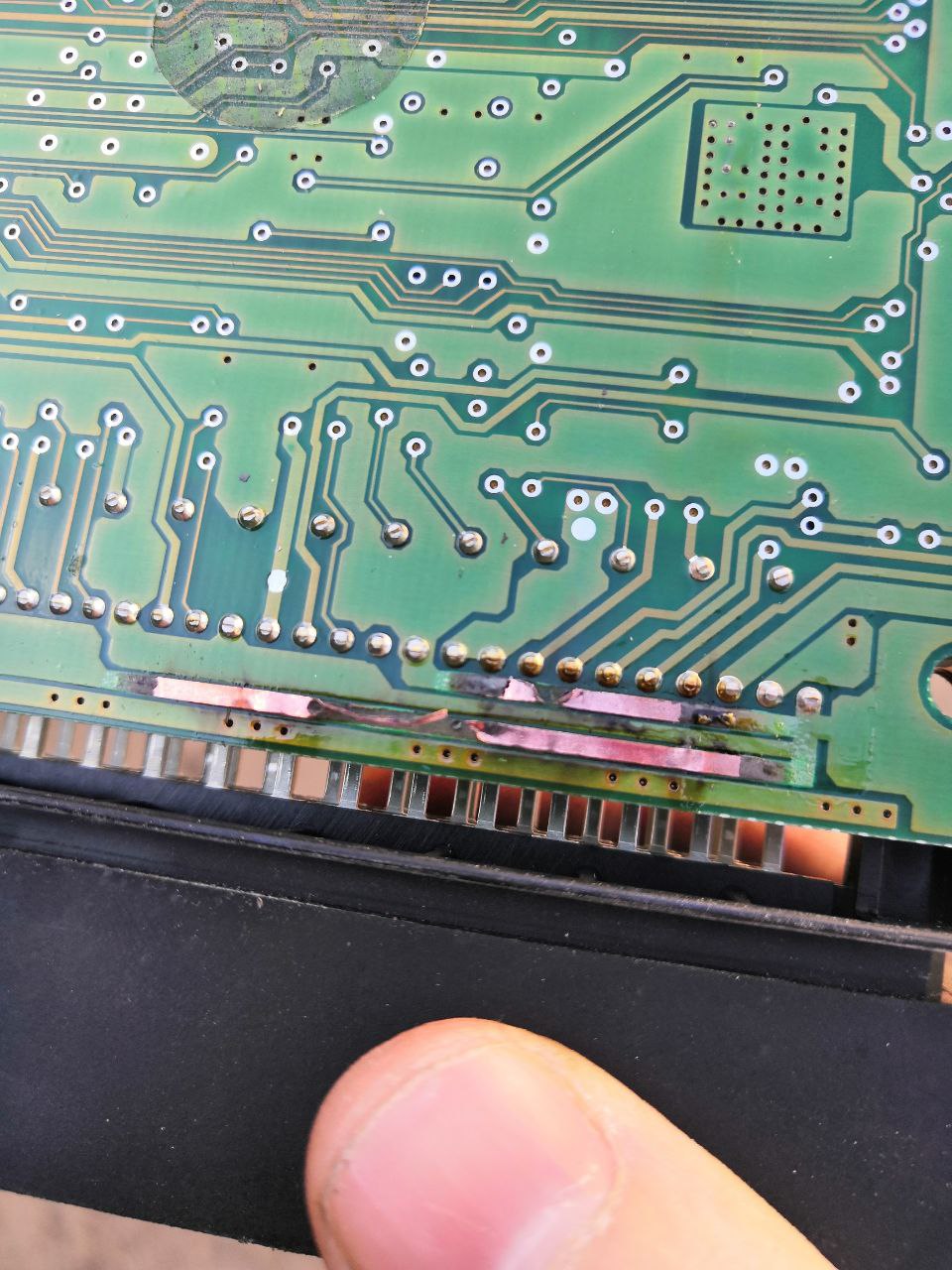

Это не коротыш это обрыв массы)
Так он и оборвался в результате коротышка где-то там куда идёт этот пин
Юрий
скорость порта может поменяться со стороны девайса, типа если прошивка стартанула и изменила это
В прошивке ничего такого нет, и сам код всегда стартует нормально, но с самом начале лог тоже с мусором
Евгений

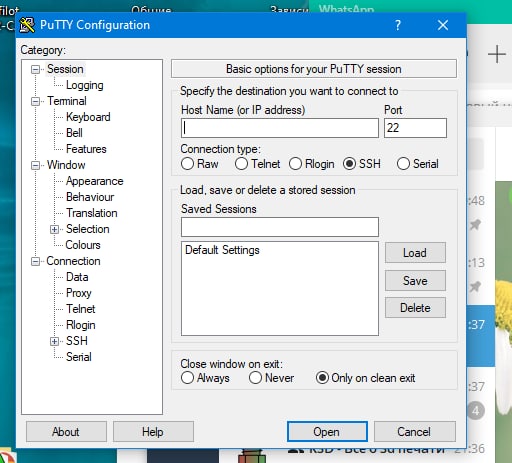

Товарищи, а есть прога какая нибудь, для просмотра монитора порта?
Кроме иде
Slava
Crunch
Товарищи, а есть прога какая нибудь, для просмотра монитора порта?
Кроме иде
любой терминал который работает по ком порту, не проверял но так обычно и работает =)
Юрий
Товарищи, а есть прога какая нибудь, для просмотра монитора порта?
Кроме иде
Да много разных, я Terminal использую, он простой, и вы тоже время функциональный
Евгений
Юрий
Правда есть в нём косяк, я долго из-за этого провозился, он кодировки не все поддерживает
Crunch
Евгений
Правда есть в нём косяк, я долго из-за этого провозился, он кодировки не все поддерживает
Ардуино иде тоже ввдант кракозябы... пока ее на инглиш не переведешь😊
Юрий
Ардуино иде тоже ввдант кракозябы... пока ее на инглиш не переведешь😊
Ну хз, я заметил на выводе qr кода и в русских именах с лога телеграмм
ketbul
Так он и оборвался в результате коротышка где-то там куда идёт этот пин
Оборвался он на клемме, а выгорел тут)
Anonymous
я вот тоже с такой проблемой столкнулся, давно брал модули esp32 8266, но потом на пару лет забил на всё это дело, некогда было.
Сейчас что то решил заняться, а модули по uart не работают, и то ли брак, толи после первых тестов они откинулись.
Вот всё думаю чуть глубже копнуть, и посмотреть что не так, толи uart часть тупит, толи контроллер откинулся
Как вариант, uart сгорел из-за переходника на 5 вольт, хотя вроде бы есп держит 5 вольт по uart, там емнип подтягивающий резисторы
Crunch
Как вариант, uart сгорел из-за переходника на 5 вольт, хотя вроде бы есп держит 5 вольт по uart, там емнип подтягивающий резисторы
ну может быть, время найду потыкаю напрямую плату, без дефолтной обвязки uart контроллера
Anonymous
Тоже недавно вемос кряеозябры сыпала в ком порт, емнип бланк прошил и прошло
Юрий
Тоже недавно вемос кряеозябры сыпала в ком порт, емнип бланк прошил и прошло
У меня прошить не получается, надо ещё jtag посмотреть
ketbul
Так в слабом месте и выгорел.
Я понимаю) я решил что это повод поискать реализации эбу на esp32)
romanetz
Я понимаю) я решил что это повод поискать реализации эбу на esp32)
Есп туда никаким боком, даже кан шины нет у него
Dr Zlo
Есп туда никаким боком, даже кан шины нет у него
Точно нет?
https://docs.espressif.com/projects/esp-idf/en/latest/esp32/api-reference/peripherals/twai.html
romanetz
Даже так ) что ж, это даже хорошо
Dr Zlo
Я понимаю) я решил что это повод поискать реализации эбу на esp32)
В любом ECU основная цена железа не в процессоре, дохера специфичной обвязки
Dr Zlo
Ну и нормальных опенсорсных ECU я в принципе не припомню, дорого и сложно это делать.
Anonymous
А 68 мкФ где стоит?
Докопался. "ДЕЛО БЫЛО НЕ В БОБИНЕ...". По цепочке обратной связи выключалось питание. Сам не доглядел. Еще раз спасибо за участие.
CRM
CRM
Anonymous
В ЭБУ ещё куча индивидуальных калибровок для двигателя
Anonymous
Если правильно понял и ecu это эбу
Евгений
gv
Всем здоровья.
Евгений
Евгений
Еспэшка незагружается после ресета
Евгений
Просто подключаешь, выдаёт кракозябы. Перезагруз - и тишина.
А вот иде блин работает, видно все команды что идут на есп
