Подключаю землю на in загорается зеленый диод и реле щелкает
Так и должно быть
garik
Алексей
Так а как ей тогда управлять от esp?
Алексей
3.3 для ее будет так же low?
Алексей
Хотя странно подаю со входа 3.3 Срабатывает,
Алексей
Ну т.е что бы ее выключить ей надо 5в?
garik
А сколько ест катушка? Там есп не крякнет её питать?
Алексей
Так катушка на 5 в же от usb
Алексей
Кароче похоже esp ее не выключит
Алексей
Если я понял все правильно
Алексей
Это надо еще транзистор для базы транзистора на модуле
garik
Так катушка на 5 в же от usb
Мне наверное надо всё перечитать, не очень понял - там и 5 на VCC и 3.3 на IN?
Алексей
А ня ин я больше не могу подать
Алексей
На vcc с пина 5v подаю
Алексей

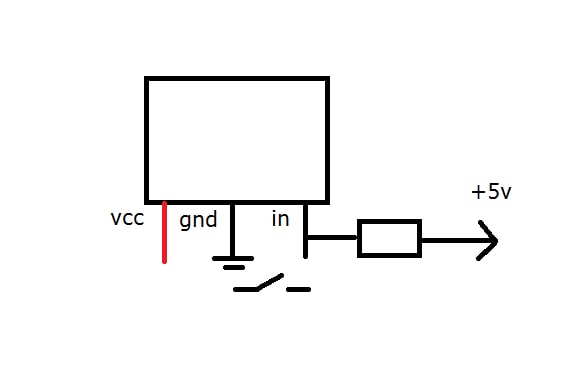

А если Если его подтянуть резюком на 5в?
Алексей
Алексей
Так нельзя?
garik
Это реле ест 80мА при 5в. Я б лучше прекратил эксперименты, пока есп живая 😄
Алексей
Так я катушку к порту не подключаю
Алексей
И чего тогда бояться?
Александр
проще тогда использовать uln2003 и ему подобные. Ну или простейшую опторазвязку.
Sergey
У кого нибудь были проблемы с дальностью IR светодиодов? у меня они работают только с близкого растояния
Алексей
проще тогда использовать uln2003 и ему подобные. Ну или простейшую опторазвязку.
А как это pаботает?
Алексей
Uln2003 это транзисторная сборкп???
Алексей
Я просто не пойму как это поможет мне
Alex
pc817
Y
Viter
Взял из интернетов код, чтобы ESP сама переподключалась в вафле или к серверу blynk в случае проблем. Вроде бы работает, подключается, переподключается.
Но иногда в рандомный момент берёт и отваливается. Иногда через 20 минут после старта, иногда через пару дней. И само уже не поднимается, пока не перезапустишь ESP.
Может кто-нибудь видит что-нибудь сомнительное в коде?
https://github.com/roboxv/watchcatbot/blob/master/door_controller/door_controller.ino#L121
Она и так сама перепоключается в случае любого пропадания связи с блинк или wifi, этот код не нужен и даже вреден, у вас где в своем коде превышается пинг на блинк поэтому и отваливается, в таких случаях надо поставлять в таких местах блинк.рун
Maxim
Она и так сама перепоключается в случае любого пропадания связи с блинк или wifi, этот код не нужен и даже вреден, у вас где в своем коде превышается пинг на блинк поэтому и отваливается, в таких случаях надо поставлять в таких местах блинк.рун
У меня не переподключалась. Я перезагружал роутер и после этого всё, связь никогда не восстанавливалась.
Viter
У меня не переподключалась. Я перезагружал роутер и после этого всё, связь никогда не восстанавливалась.
Потому что в этом скетче блин.рун вызывается в лупе через иф только когда есть связь с блинк, если она пропадает то иф обходит и блинк.рун не вызывается, теперь только восстановить связь с блинк можно через сетап
Maxim
Потому что в этом скетче блин.рун вызывается в лупе через иф только когда есть связь с блинк, если она пропадает то иф обходит и блинк.рун не вызывается, теперь только восстановить связь с блинк можно через сетап
По интервалу функция checkConnection() вызывается и делает Blynk.connectWifi() и Blynk.connect()
Viter
По интервалу функция checkConnection() вызывается и делает Blynk.connectWifi() и Blynk.connect()
Да ерунда какая-то, у меня просто в лупе блин.рун и всегда связь восстанавливается, причина у вас где то в другом
Viter
По интервалу функция checkConnection() вызывается и делает Blynk.connectWifi() и Blynk.connect()
Интервал то запускается от блинк через тайм.рун
Anatoly
Кто-нибудь дайте ссылку на хорошую статью по Debug of ESP32 в VSCode. Пожалуйста!?
Алексей
Объясните смысл в LOW Level trigger реле?
Н Е К И Б Е Р Л Е О
Объясните смысл в LOW Level trigger реле?
На размыкание ? Или на активацию при ноле
Алексей
А какой в этом смысл?
Алексей
Там 3 силовых контакта NC NO ино и так при 0 само может разомкнуться
Алексей
Интересно еще если контакт просто в воздухе то не соабатывает
Алексей
Или он подтянут в модуле к +?
Anonymous
И это наверное модуль реле
Anonymous
Там 3 силовых контакта NC NO ино и так при 0 само может разомкнуться
Бывает так что включить реле возможно только низким уровнем на выходе, именно запитать катушку
Anonymous
Реле ведь бывают и просто двухконтактные, no или nc
Алексей
3.3 тогда для нее тоже низким будет?
Алексей
Похоже что реле включается низким уровнем
Это я понимаю, только смысла не пойму почему бы всегда не включать HIGH, отключать LOW
Алексей
Еще не понятно если вообще к IN не подключено то он выключен
Алексей
Или он как то подтянут к +?
Anonymous
3.3 тогда для нее тоже низким будет?
Относительно 5 Вольт? Нет не будет, примерно ниже 0.8 вольт считается нулём
Anonymous
Нужна ещё уточнить про какое реле разговор
Anonymous
Если правильно понял это модуль с реле, то есть реле плюс транзистор
Anonymous
Ну может ещё оптрон
Anonymous
Это я понимаю, только смысла не пойму почему бы всегда не включать HIGH, отключать LOW
Ну например один свободный пин и он при загрузке должен быть подтянут к питанию, а потом при работе он управляет реле
Anonymous
Чтобы при включении модуля не включалось кредит лучше управлять низким уровнем
Anonymous
Не включалось реле
Anonymous
Или он как то подтянут к +?
Скорее всего да, на модуле стоит резистор и подтягивает вход к плюсу, это можно проверить мультиметром, измерить на in напряжение
Алексей
Anonymous
3 резистора по 1 килоому, два на светодиоды и один подтяжка на базу транзистора
Алексей
Алексей

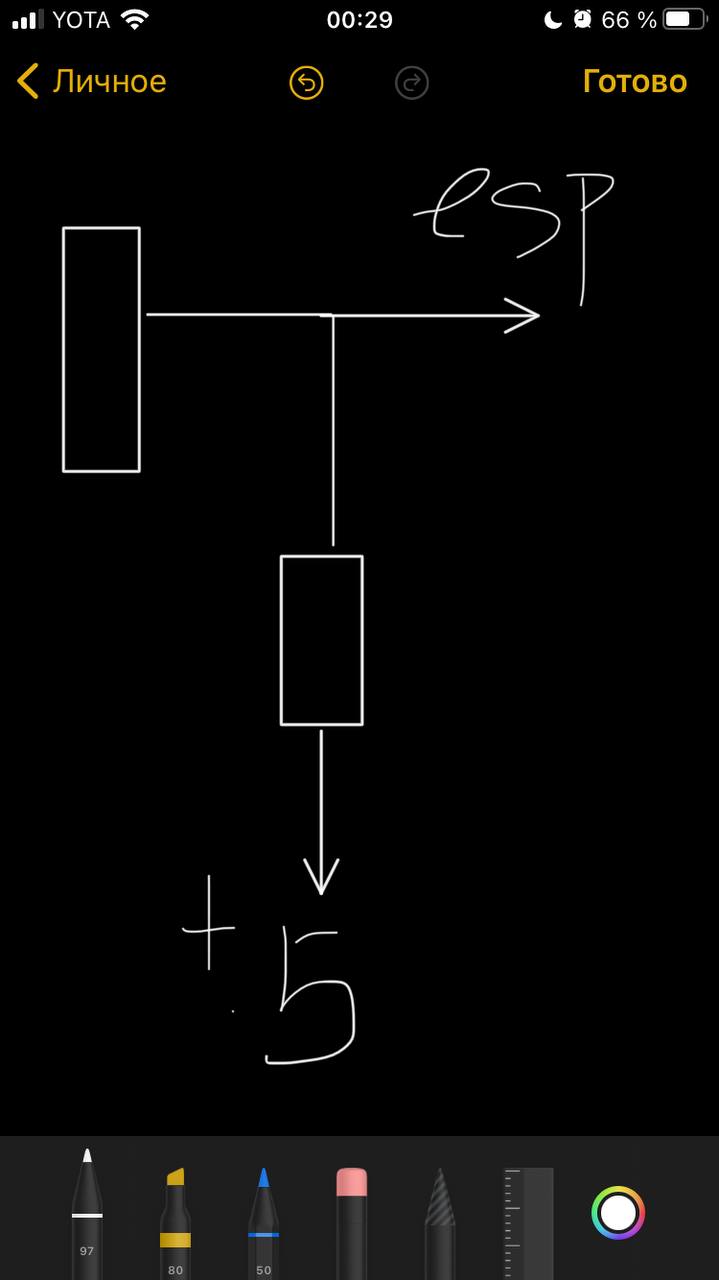

что то типа того?
Алексей
а оптрон для чего?
Anonymous
Да, возможно так, точнее надо схему смотреть , что и куда подключено
Алексей
Да, возможно так, точнее надо схему смотреть , что и куда подключено
Ну я к тому, что смысл такой, при замыкании gnd и in, на in будет 0
Алексей
Оптрона используется для гальванической развязки
Это я понимаю, в данной схеме для чего может применяться оптрон?
Алексей
Вроде как защитный диод стоит, он защищает транзистор от индукции?
Алексей
От катушки? Так?
Anonymous
Это я понимаю, в данной схеме для чего может применяться оптрон?
Для гальванической развязки, например МК и сети
Алексей
вопщем как мне подсказали как только подавать на катушку 3.3в другого способа рулить данным модулем через esp наверно и нет
Алексей
так как 3.3 с выхода порта для закрытия транзистора наверно мало
Anonymous
Такие модули есть и с реле на 3.3 вольта
