Ну вот, туда нельзя подавать больше 5В
Там диоды стоят
Х
Х
Питание с vin не попадёт на vusb
Ivan
Х
20в-3.3в=16.7в. 16.7в×0.2а=3.34, 3.34 вата тепла, линейник сгорит к х....
Ну там 80мА в среднем емнип
Х
Но да, лучше так не делать
AntikillerVova 🇷🇺
Много
Х
Я про 12
ㅤ
Ну вот, туда нельзя подавать больше 5В
там стоит AMS1117 по даташиту она на вход принимает максимум 15в
AntikillerVova 🇷🇺
Я знаю что сначала с 12в на 5в линейником(корпус то-220), а потом уже с 5в на 3.3 тоже линейником
Ivan
там стоит AMS1117 по даташиту она на вход принимает максимум 15в
Да, я знаю. Я не уверен касательного того, почему у человека после подачи 12В на пин Vin сгорел ch340. Все-таки, на плате у него он питается от Vin, а не от стаба?
Х
AntikillerVova 🇷🇺
Много тепла
Ivan

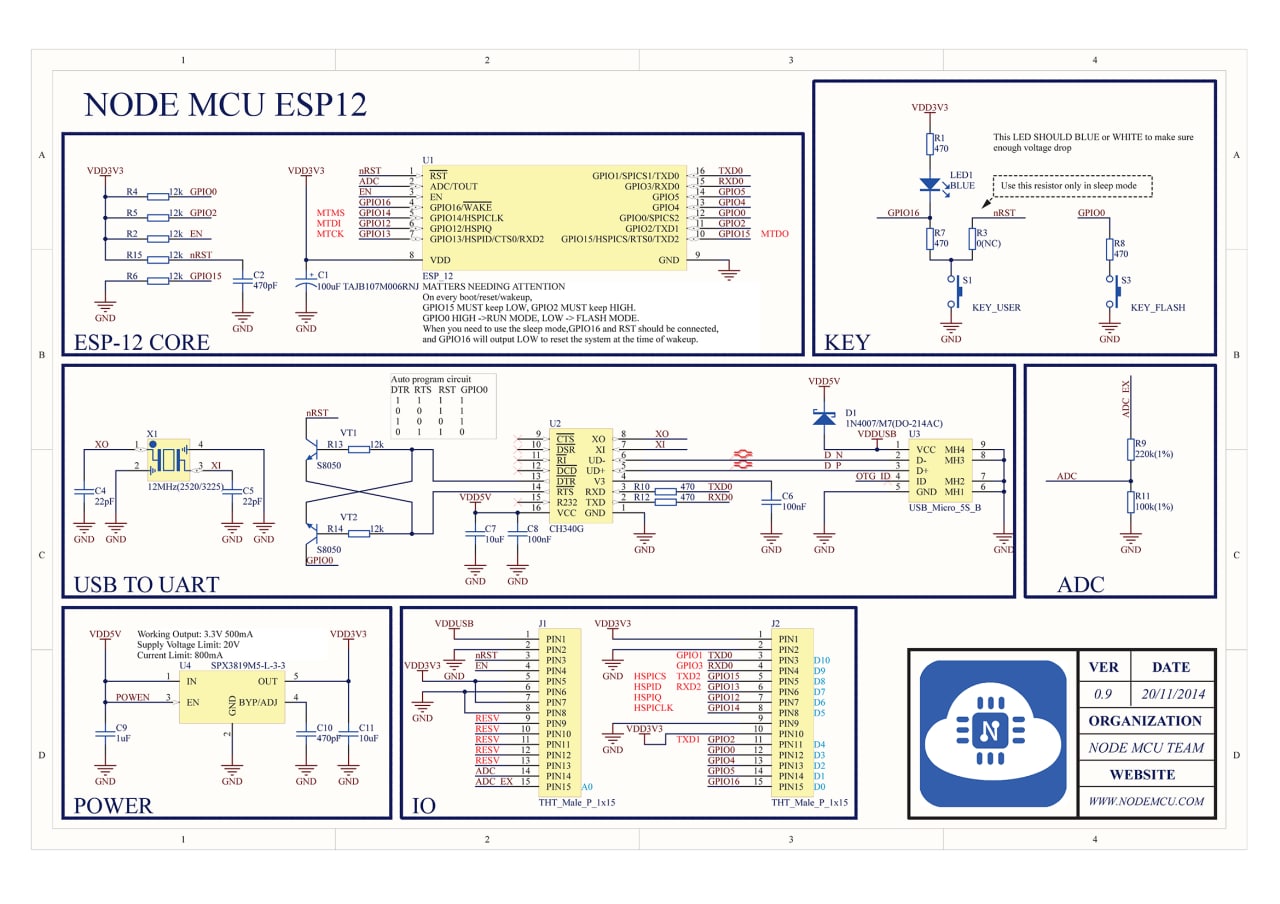

Я сейчас смотрю на такую же плату, что у ТС, у меня тот же CH340G, как сказал мистер @mgw92, там действительно диоды
Х
Я сейчас смотрю на такую же плату, что у ТС, у меня тот же CH340G, как сказал мистер @mgw92, там действительно диоды
да, она от 3.3 думаю питается, после ldo
AntikillerVova 🇷🇺
там стоит AMS1117 по даташиту она на вход принимает максимум 15в
Сколько ват тепла может рассеить?
Х
Без теплоотвода?
Ну видимо в абстрактных нормальных условиях со среднестатистической толщиной меди
Х
А вообще там тепловое сопротивление и максимальная температура заданы.
ㅤ
AntikillerVova 🇷🇺
Ну видимо в абстрактных нормальных условиях со среднестатистической толщиной меди
А там жирного азота нет в тестах?
ㅤ
под замену
Alex
понятно. печаль
Alex
значит надо снижать до 5в
Alex
что лучше поставить?
Х
что лучше поставить?
US $2.17 9%OFF | 98% 4A Mini DC-DC Buck Converter 6V-16V 9V 12V to 5V 3.3V Step-down Power Voltage Regulator Module
https://a.aliexpress.com/_A4AvgU
Alex
Эмм. 250р и ждать ещё из Китая
Alex
мне бы что-то в Москве и желательно до 100р)
Ivan
мне бы что-то в Москве и желательно до 100р)
1. Поменять ch340g у электронщика
2. Использовать БП на 5В, либо понижающий драйвер. Понижающие драйвера норм тема, КПД 90-92%
Sid
Alex
мир потребления. проще выкинуть и купить модуль за 200р чем искать электронщика и запчасти
Sid
Быстрее
Sid
мир потребления. проще выкинуть и купить модуль за 200р чем искать электронщика и запчасти
Ну вообще да, паять смд то еще удовольствее, пока руку не набьешь
Alex
Sid
5в на 1.8
Ivan
мир потребления. проще выкинуть и купить модуль за 200р чем искать электронщика и запчасти
Там есп8266 целая, не выкидывай!
Ivan
Ее прошить программатором юсб-юарт можно без проблем
Ivan
линейка на 3.3В пригодится
Ivan
Есп сгорит тогда
Ivan
Резисторами тогда понижай напругу
Alex
есть несколько
Sid
Вообще странно, я случайно есп8622 посадил 5в пин на 12в в принтере и она еще жива
Ivan
Вообще странно, я случайно есп8622 посадил 5в пин на 12в в принтере и она еще жива
5В она может пережить, но как повезет 🙂
Sid
12
Sid
Перепутал пин на плате принтера и вместо 5в подклучил 12
Alex
Esp жива.
стабилитор 3.3 в жив
CH340 труп.
вообще это подстава что CH340 до ставилизатора стоит
Ivan
Esp жива.
стабилитор 3.3 в жив
CH340 труп.
вообще это подстава что CH340 до ставилизатора стоит
Ну да, я так выше и написал...
ㅤ
Esp жива.
стабилитор 3.3 в жив
CH340 труп.
вообще это подстава что CH340 до ставилизатора стоит
а после стаба 3.3 ей не хватит питания
Х
а после стаба 3.3 ей не хватит питания
По даташиту можно подключить ногу v3 к питанию и тогда хватит, как я понял
Н Е К И Б Е Р Л Е О
Sid
Года 3 лежала)
Sid

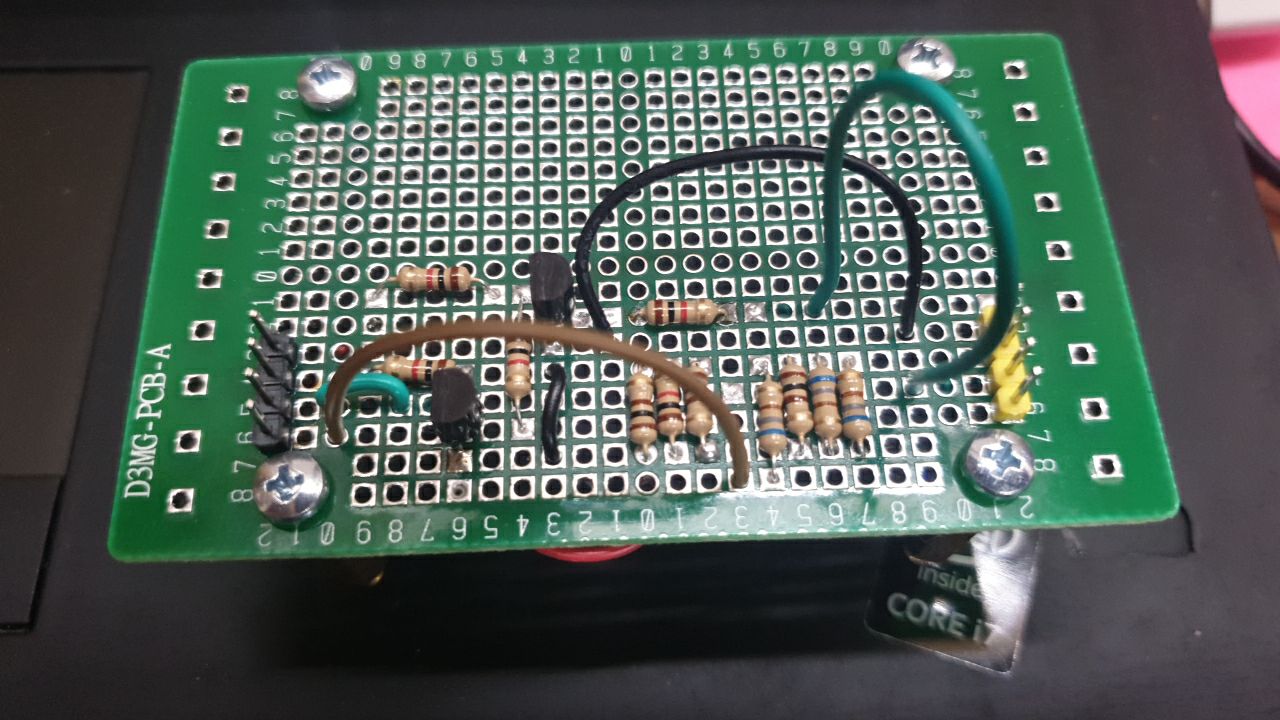

Резисторы нашел пришлось сборки по 3-4 штуки делать что бы по схеме все
Н Е К И Б Е Р Л Е О
Резисторы нашел пришлось сборки по 3-4 штуки делать что бы по схеме все
Ааа.. ну тогда еще дадно;))))
Sneg.
Привет всем, подскажите такой вопрос:
Во время прошивки esp32 нажал случайно boot, когда она уже прошивалась. Теперь не дает прошивать, в сериал ничего не выводит. Лампочка мигает 2 раза в секунду, как при запуске еспшки самой. Мигает постоянно. Можно как то реанимировать ее?
Slava
Привет всем, подскажите такой вопрос:
Во время прошивки esp32 нажал случайно boot, когда она уже прошивалась. Теперь не дает прошивать, в сериал ничего не выводит. Лампочка мигает 2 раза в секунду, как при запуске еспшки самой. Мигает постоянно. Можно как то реанимировать ее?
Я сто раз так делал, есп не умирала. Если после ресета есп32 ничего не шлёт в монитор порта на скорости 115200 - тебе не повезло, есп сдохла по непонятным причинам.
romanetz
У меня одна только сдохла, я на неё 5в подал
romanetz
Бутлоадер там восстанавливается нормально
romanetz
Железо какое есть?
"синяя пилюля" на stm32, lpt-порт, малинка/апельсинка одноплатник, ft2232?
romanetz
Что-то из этого если есть, можно оживить )
romanetz
Ещё esp8266, кстати, тоже
romanetz
Умеет быть адаптером remote_bitbang для openocd
Dr Zlo
romanetz
Для одного раза - норм
romanetz
с другой стороны, синяя пилюля - отличный вариант и во всех миллионниках есть в наличии
Sneg.
с другой стороны, синяя пилюля - отличный вариант и во всех миллионниках есть в наличии
Что за синяя пилюля? Железа полно: есп 8266, есп32, малинка, ардуины разные
Sneg.
Что за синяя пилюля? Железа полно: есп 8266, есп32, малинка, ардуины разные
Что с ними делать?
romanetz
Что за синяя пилюля? Железа полно: есп 8266, есп32, малинка, ардуины разные
на малинке тогда собери openocd-esp32 и через её gpio можно прошить esp32 по jtag
