Anonymous
Может сдохла...
Юрий
Я бы ещё керамику между питанием кинул, ну и для начала отцепить ленту, добиться работоспособности.
Ivan
Я бы ещё керамику между питанием кинул, ну и для начала отцепить ленту, добиться работоспособности.
Я отпаял ленту и еспшка заработала 🤔 То есть нужно только кондер кинуть и все хорошо будет?
Юрий
Нужно проверять, хз, лента потребляет прилично
Юрий
Выход 800кГц может помехи летят🤔
Ivan
Нужно проверять, хз, лента потребляет прилично
Понял, сейчас попробую с кондером. Спасибо за совет!
Andy
Кто-нибудь задавался вопросом, насколько точно идут системные часы на esp32? То есть, насколько часто надо обновлять время с сети, чтобы более менее быть актуальным.
WerdnaZX
Slava
Похоже sntp_sync не работает без WiFi. А у меня его нет. Поэтому получаю время от GSM. Просто интересно, как часто надо обновлять время..
Че тупишь? Оставь работать на 24 часа и узнаешь. Завтра нам расскажешь, я вот тоже старую библу тайм использую, может лучше сделать по новому.
Ivan
Я бы ещё керамику между питанием кинул, ну и для начала отцепить ленту, добиться работоспособности.
На выходе платы с AMS1117 (перед еспшкой) поставил электролит на 10в 470uF, все равно не завелось. Кондер целый, не лопнувший.
WerdnaZX
Юрий
Anonymous
Anonymous
Синий диод светится при подаче питания или подключении к какому либо порту? Подзабыл..
Ivansuper
Ivansuper
Местоположение символов просто характерное для экрана краша
Ivansuper
На NodeMCU распайка питания встроенная, а тут отдельно у тебя для есп. Точно с питанием чипа проблем нет?
Ivan
Мне может казаться, но на скрине виден краш с таблицей регистров, просто символы потекли из-за нестабильного вывода в Serial или неправильной конфигурации его же
Не исключаю. Я сейчас отпаял ленту полностью, перепаял провода питания, есп работает, к вайфай подключилось, в приложении гувера заработало.
По поводу питания конечно не уверен, это одна из причин почему я сюда сбросил фотки схемы подключения.
Сейчас буду возвращать ленту и смотреть заработает ли
Ivansuper
Ivan
Дело в том, что в прошивке у меня D2 пин идёт на управление лентой. Пока провод с Д2 не закорочен с землей, например, светодиод на есп8266 горит тускло
Ivansuper
Да
Давай будем честны -- по двум таким фото не понять куда какой провод идет. По крайней мере легко не понять)
Ivan
Давай будем честны -- по двум таким фото не понять куда какой провод идет. По крайней мере легко не понять)
Я понял, сейчас сделаю более качественные фото с пояснением👍
Ivansuper
Накидай схему на бумагу. Проверь что схема сходится с пайкой, будем на нее смотреть
Anonymous
+1
Ivansuper
Дело в том, что в прошивке у меня D2 пин идёт на управление лентой. Пока провод с Д2 не закорочен с землей, например, светодиод на есп8266 горит тускло
Отсоедини только дата провод от ленты и проверь как схема запускается. Если так уже делал -- сорян, не увидел пока перечитывал
Ivansuper
D2 вполне себе безопасный пин, часто его использовал
Anonymous
Ivansuper
Лучше правда ориентироваться на номер GPIO потому что D* это номера пинов на конкретных платах
Anonymous

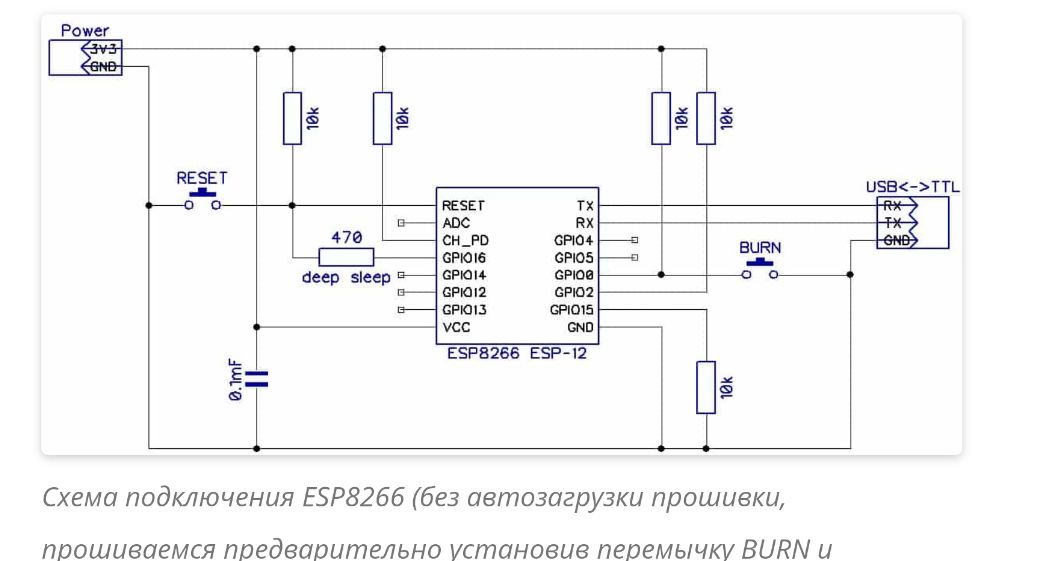

https://esp8266.ru/esp8266-podkluchenie-obnovlenie-proshivki/#esp8266-test
Anonymous

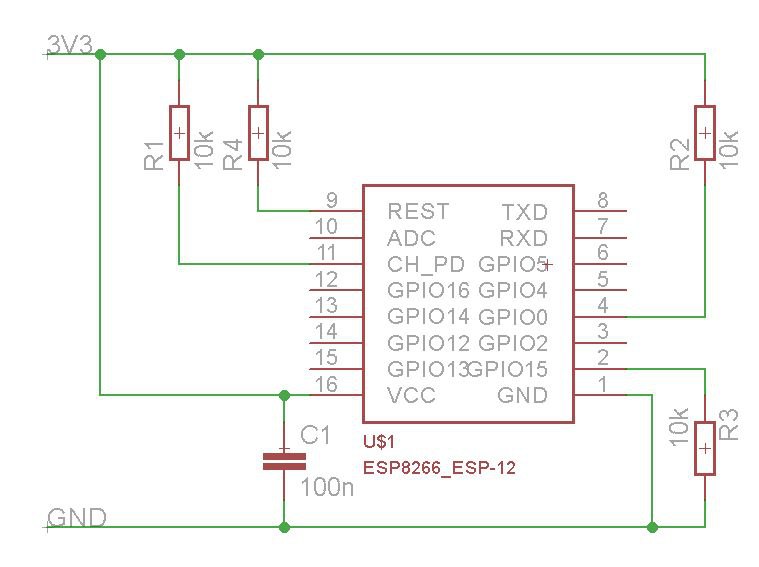

Все что необходимо подключать для запуска
Anonymous
Вроде как можно и без резисторов
Ivansuper
Вроде как можно и без резисторов
Ну это обвес с рассчетом на подключение к ПК и перепрошивку. Минимальный обвес для старта поменьше
Anonymous
Ну это обвес с рассчетом на подключение к ПК и перепрошивку. Минимальный обвес для старта поменьше
Верно, ну надо найти мин обвес и подключить
Ivansuper
Найдем. Пусть схему составит пока : )
Ivansuper
С чего то надо начать
Anonymous
Согласен
Ivansuper
https://arduino-esp8266.readthedocs.io/en/latest/boards.html
Ivansuper
Ivansuper
Не сильно проще правда. Просто по факту нет кнопок сброса и прошивки
Ivan
Отсоедини только дата провод от ленты и проверь как схема запускается. Если так уже делал -- сорян, не увидел пока перечитывал
Отсоединил дата провод от ленты, есп начинает работать без проблем. Только подпаиваю его обратно на ленту, есп перестает отвечать в приложении
Ivan
Провод на GPIO2, я прописал в прошивке его как D2
Ivan
А D4 это что?
Ivansuper
GPIO2
Ivan
Ivan
Ivansuper
Ivansuper
Ivansuper
GPIO != D
Ivansuper
Мне кажется теперь у нас есть ответ почему не работает и почему на NodeMCU работало
Ivan
Найдем. Пусть схему составит пока : )
Andy
Похоже sntp_sync не работает без WiFi. А у меня его нет. Поэтому получаю время от GSM. Просто интересно, как часто надо обновлять время..

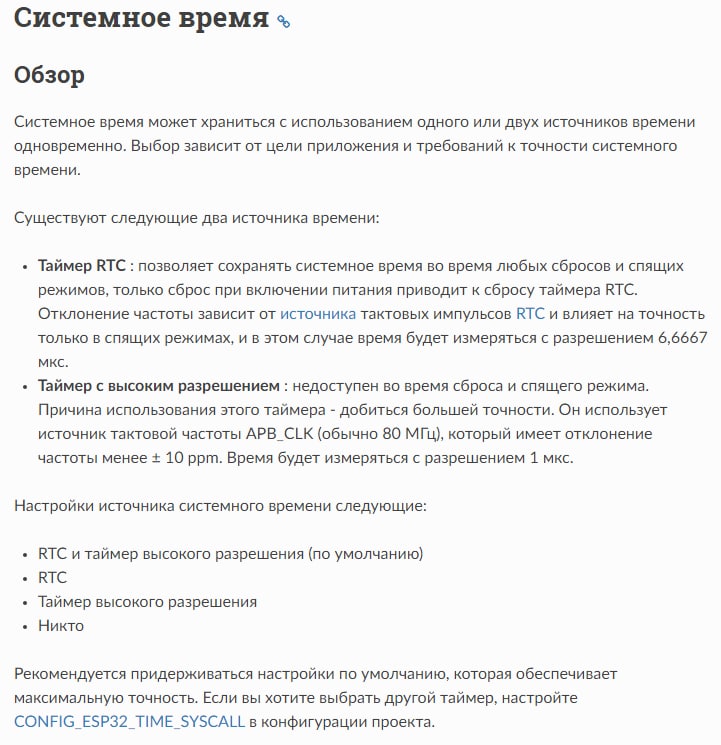

sntp сетевой протокол и без Wi-Fi конечно же не работает. соответственно точность определяется источником тактов. а дальше зависит от того какая вам нужна. иногда достаточно заводской частоты rtc иногда часового кварца, а бывает термокомпенситрованный генератор приходится ставить
Ivan
Andy

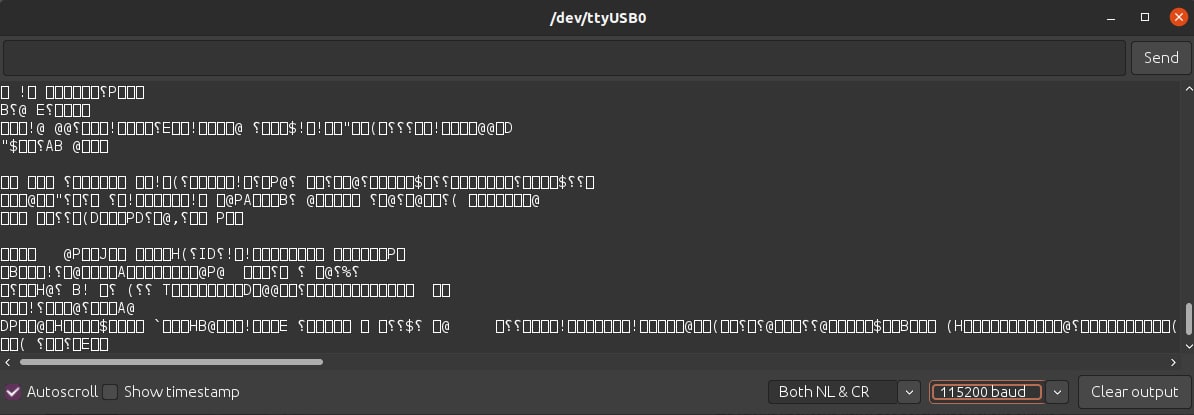

Сейчас я убрал ленту из схемы, пин GPIO4 просто болтается, питание на AMS1117. Подключил еспшку к RX/TX программатор, в логах просто кракозябры
скорость на терминале какая? кракозябры так и не удалось на шифррвать ?
Ivan
скорость на терминале какая? кракозябры так и не удалось на шифррвать ?
Я пробовал разные, от 9600 и до 2кк. Нет, ничего
Andy
Я пробовал разные, от 9600 и до 2кк. Нет, ничего
хмм. загрузчик однозначно начинает работать на 78 чего то там.
Ivansuper
Ivansuper
Отпаивай все, кнопку тоже
Ivansuper
Если кракозябры — замени AMS
Ivansuper
Если ничего не помогает — модуль все. Либо ты что-то упустил/не договариваешь
Вик Аник
Задача:
Вывести AnyDesk на монитор, ТОЛЬКО на Монитор, через хорошую мобильную связь!
В наличии:
- Монитор,старый, входы VGA и DVI;
Рассматриваю, если в печку НАЛИЧИЕ:
- Монитор с HDMI + медиаплеер Xiaomi Mi TV Stick...
Дайте еще предложений...
Пардон не по теме, срочно...
Ivan
Если ничего не помогает — модуль все. Либо ты что-то упустил/не договариваешь
Отпаял все, перепрошил модуль поменяв NodeMCU в менеджере план на GENERIC ESP8266
Поставил пины LED_PIN 4, BTN_PIN 2 (они же соответствуют GPIO?)
В лог при запуске вышел текст какой айпи на моем роутере у еспшки.
Заключение: ЕСПшка исправка
UPD: Не заработало. Все питается, все подключено, но когда лента запитана, почему-то просто напросто модуль будто не в сети. Синий светодиод на есп горит, сенс. кнопка работает, сам модуль должен быть подключен к вайфай, но нет. Все полностью отпаял и запаял обратно
SetPf
Может кто пояснить за вот этот отчет по окончанию билда проекта?
Used DATA_FLASH: 136KB out of 8192KB (1%) [+176]
Used INSTR_FLASH: 581KB out of 3264KB (17%) [+300]
Used INSTR_RAM: 100KB out of 128KB (78%)
Used DATA_RAM: 114KB out of 320KB (35%) [+112]
Если с дата рам все +\- ясно.
То вот с дата флешем - не очень - откуда там 136кб? Это же просто литералы строковые?
Инстр флеш это как я понимаю - собственно размер бинарника, без литералов и тп.
Инстр рам - не представляю, знаю, что используется для некоторых операций, требующих скорости, но очень поверхностно.
Void
хмм. загрузчик однозначно начинает работать на 78 чего то там.
Надо узнавать какой там кварц, и какой указан в прошивке. Насколько помню бывают не стандартные.
Anonymous
Если без подключения вывода дата ленты все работает, а при подключении перестает то что-то с лентой
Ivan
Может дело в ленте
Ленту проверял ещё до сборки, она работает. Тут получается что есп нет в сети, хотя синий светодиод питания горит
Anonymous
Она по идее вообще не влияет на вывод esp, там должно быть довольно высокое сопротивление
Ivan
К слову, на входе к есп мультик показывает 3.28, отличное напряжение для работы есп
Кнопка отрабатывает все клики
Anonymous
Anonymous
Прошел прошивку, проверь работает ли wifi выдает ip, нормально пишет в ком порт
Anonymous
Прошей
Anonymous
И потом просто присоеденился вывод ленты, один единственный дата
Ivansuper
Ленту проверял ещё до сборки, она работает. Тут получается что есп нет в сети, хотя синий светодиод питания горит
Проверял когда. Ты мог ее перегреть/перегнуть
Ivan
Прошел прошивку, проверь работает ли wifi выдает ip, нормально пишет в ком порт
Уже шил. Работает, к есп подключился, затем к своему вайфаю ее подключил. Собрал схему, есп нет в сети
