Ну да, пока так только и приходилось.

Ребят кто знает есть ли датчик холла для подсчета потребления электроэнергии в доме

Типо в электросчётчиках?

Ребят кто знает есть ли датчик холла для подсчета потребления электроэнергии в доме

Нету

Там пояс Роговского

Трансформатор тока без сердечника

Смысл в том, что он высоколинейный, не насыщается и нечувствителен к постоянной составляющей тока

Там пояс Роговского

Или шунт

Трансформатор тока без сердечника

Ага, вот вот )) я его только что увидел на алике. А если его поставить на кабель ввода в дом (я так понимаю на фазу) то при помощи определенного скетча я смогу высчитывать потребление тока всем домом сразу?

Что увидел?

Там кроме скетча ещё фронтэнд нужен, типа atsense301 например

Там кроме скетча ещё фронтэнд нужен, типа atsense301 например

Есть и попроще, этот тупой скоростной многоканальный АЦП 24-х битный

Т.е. потребление с ним надо "ручками" считать, в смысле, прогу писать соответствующую )

Господа короче нужна помощь. Я не по какой-то причине не имею власти шить свежие ESP из жтага

Оно пишет ошибку, мол не может законнектиться.

Если плату все таки умудрится прошить - она начинает норм на раз шиться.

Там кроме скетча ещё фронтэнд нужен, типа atsense301 например

Фронт энд типа esp32 и обвязки неподойдет?

Ну если точность процентов 10 устроит, почему бы и нет

Этот атмеловский чип он по-взрослому заточен, под метрологию

Чтобы в класс точности 0,5 уложиться в диапазоне температур и токов

Чтобы в класс точности 0,5 уложиться в диапазоне температур и токов

А его можно в свою очередь к еспешке прикрутить?

По spi

Если плату все таки умудрится прошить - она начинает норм на раз шиться.

rst:0x10 (RTCWDT_RTC_RESET),boot:0xb (HSPI_ FLASH_BOOT) flash read err, 1000 ets_main.c 371 ets Jun 8 2016 00:22:57 rst:0x10 (RTCWDT_RTC_RESET),boot:0xb (HSPI_FLASH_BOOT) flash read err, 1000 ets_main.c 371

Вот это пишет бутлодер если смотреть через 0УАРТ

если вывести из бута - там выводится отчет о загрузке некой базовой прошивки.

А его можно в свою очередь к еспешке прикрутить?

А его можно в свою очередь к еспешке прикрутить?

Я тупо брал б/у энергомеру 301-ю, и к её делителям и датчикам подключался

По spi

То есть я правильно понимаю что пояс Роговского подключаем к атсенс 301 а его в свою очередь по SPI к есп?

Всё проще )

Датчики и делители - готовые

А по поводу 10% точности? Это плюс минус точности?

Датчики и делители - готовые

Интересная тема. Надо копнуть глубже

А по поводу 10% точности? Это плюс минус точности?

Конечно

Конечно

А попытаться откалибровать не получиться?

АЦП в есп очень шумный

Пробуйте, может и получится что. Можно аудиокодеки подключить, у них С/Ш подходящий под это дело и i2s есть

Вообще на Али есть готовые счётчики

Заморачиваться на атсенс стоит если вам, скажем, спектры или осциллограммы тока/напряжения нужны

Вообще на Али есть готовые счётчики

Да и с нынешних счётчиков можно телеметрию снять разнообразную по ик-порту

Да и с нынешних счётчиков можно телеметрию снять разнообразную по ик-порту

Дело в том, что счетчики могут менять раз в несколько лет на более новые модели а вот подцепить клемму на приходящий в дом кабель это "навека".

Вы свой можете поставить для технического учёта

И так же, навека

@romanetz_rus такой вот пояс Роговского нашел https://shop.openenergymonitor.com/100a-max-clip-on-current-sensor-ct/

Чтобы добиться нормальной точности, вам на оборудование стендовое в 10 раз больше придётся потратить, чем счётчик стОит

На 100А лучше или сразу на 200А?

Чтобы добиться нормальной точности, вам на оборудование стендовое в 10 раз больше придётся потратить, чем счётчик стОит

Это я понимаю, к тому же метрологическое устройство и устройство IOT это разные классы

На 100А лучше или сразу на 200А?

Зависит от дома

Это я понимаю, к тому же метрологическое устройство и устройство IOT это разные классы

А iot устройству точность не нужна?

А iot устройству точность не нужна?

Нужна конечно. И в 0,5% это замечательно. Если использовать атсенс 301 который вы предложили

Ну вам просто цифирки потребления нужны или спектры токов и напряжений?

Атсенс для домашнего применения это оверкилл прям конкретный

Ну вам просто цифирки потребления нужны или спектры токов и напряжений?

Просто допустим циферки потребления электроэнергии в сутки/неделю/месяц/год

Ну тогда тупо со счётчика обычного возьмите импульсный выход и заведите его на есп

Атсенс для домашнего применения это оверкилл прям конкретный

Ну вот я поэтому и говорю )) попроще

Ну тогда тупо со счётчика обычного возьмите импульсный выход и заведите его на есп

Он там всегда есть, для поверки

Частота на нём - это мгновенная мощность уже метрологически верно измеренная

Импульсы можно подсчитать количественно, а можно частоту их (период) измерить и построить график мощности по времени

Ну вот я поэтому и говорю )) попроще

Однофазный счётчик самый дешёвый, ставите в щитке после коммерческого счётчика и всё

Потери электричества на нём нормированные и очень маленькие

Ну или трёхфазный, если у вас три фазы

Однофазный счётчик самый дешёвый, ставите в щитке после коммерческого счётчика и всё

А без него? Либо ваш вариант АЦП либо с 10% погрешностью на самом есп

Я все верно понимаю?

А зачем?

Господа, что за лог, и что это может быть? rst:0x3 (SW_RESET),boot:0x13 (SPI_FAST_FLASH_BOOT) configsip: 0, SPIWP:0xee clk_drv:0x00,q_drv:0x00,d_drv:0x00,cs0_drv:0x00,hd_drv:0x00,wp_drv:0x00 mode:DIO, clock div:2 load:0x3fff0018,len:4 load:0x3fff001c,len:1044 load:0x40078000,len:10044 load:0x40080400,len:5872 entry 0x400806ac ets Jun 8 2016 00:22:57

а лучше, расскажите как это прочитать

Вы боитесь 4 клеммы подключить, или что? Можно и через (разъёмные) трансформаторы тока, да, это потеря точности опять же

Ну человек пришел в магазин, и говорит хочу такую то приблуду, ток на своей вилле мерять. Что у вас есть? А тут продавец, вот пожалуйста. Прицепить вот это на входящий кабель а вот в эту коробочку юсб и все

Вы боитесь 4 клеммы подключить, или что? Можно и через (разъёмные) трансформаторы тока, да, это потеря точности опять же

Я не боюсь

Но хочу сделать для клиента

Ну человек пришел в магазин, и говорит хочу такую то приблуду, ток на своей вилле мерять. Что у вас есть? А тут продавец, вот пожалуйста. Прицепить вот это на входящий кабель а вот в эту коробочку юсб и все

Счётчики готовые уже ставят энергосбыты

У них есть все измерения сразу нужные

😂

Протокол - сподэс (==dlms)

Мы с вами как бедные люди и думаем

?

А люди побогаче и которых несколько квартир, домов и вилл. Думают иначе. А не кидает ли меня мой завхоз, который оплачивает счета, не требовать же чеки постоянно у него. А тут зашел в прогу, поглядел и все ясно. И спокойно на душе у богатея

Но хочу сделать для клиента

Если чужому и без опыта, то не связывайтесь либо ставте готовый.

А люди побогаче и которых несколько квартир, домов и вилл. Думают иначе. А не кидает ли меня мой завхоз, который оплачивает счета, не требовать же чеки постоянно у него. А тут зашел в прогу, поглядел и все ясно. И спокойно на душе у богатея

Вы в курсе, что со счётчиков с dlms данные в реальном времени в личный кабинет в энергосбыте должны попадать с какой-то там даты по закону?

Протокол - сподэс (==dlms)

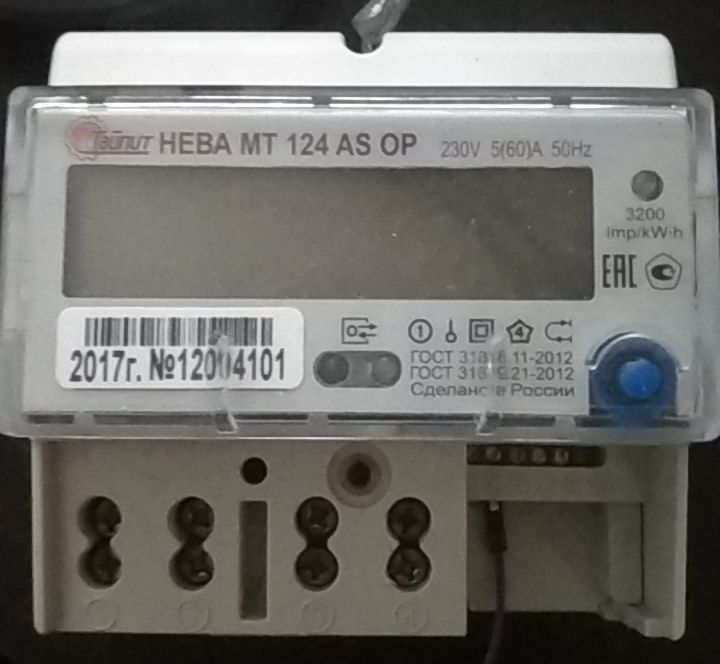

Кстати, не знаете, как такой счётчик считать? Не важно, малиной или stm-кой, главное, чтобы не pc. :D

Вы в курсе, что со счётчиков с dlms данные в реальном времени в личный кабинет в энергосбыте должны попадать с какой-то там даты по закону?

В РФ? Может быть. А в Азербайджане и на счетчиказ могут нае..вать
