а ты попробуй питание отключить и сигнальную линию через драйвер мосфет нижнего плеча подключить. ну только не большой ток надо, чтоб драйвер не сжечь.

Слишком сложно реализовать, печатка готовая, место свободного 0. Есть футпринт под сот23 :) Да и в целом целесообразно говорить о внешних драйверах для мосфетов, когда речь идет о силе, где стоят мощные ключи с большой емкостью затвора, которую надо оперативно зарядить.

я если честно не понимаю, я подумал что питаешь через датапин, там фронт заваливается. а зачем фронт натягивать при обыкновенном подключении мне не ясно.

Не могу понять, как можно питаться через дата пин? У проца есть свое питание, у ленты свое. Один пин проца используется для генерации сигнала на ленту, через транзистор, чтобы поднять управляющее напряжение ленты до напряжения ее питания.

Не могу понять, как можно питаться через дата пин? У проца есть свое питание, у ленты свое. Один пин проца используется для генерации сигнала на ленту, через транзистор, чтобы поднять управляющее напряжение ленты до напряжения ее питания.

Необязательно, некоторые диоды рабоаютают от 3.3 вольт, и у правляются и питаться могут, правда яркость заметно ниже

в датапин выдаешь свой управлюящий сигнал, но он должен обеспечивать нужный ток. потому и надо мосфетом управлять.

2815 это та которая на 12 вольт?

Нубские вопросы задавать можно?

конденсатор по питанию на ленте ставил? с фронтом у тебя все норм.

Да, керамика + электролит

а электролит сколько? в граммах.

Сейчас уже не вспомню, около 220. С этим проблем не должно быть, в теории, конечно 😄

Bme280 работают без проблем, едят очень мало, ну и это все таки бош

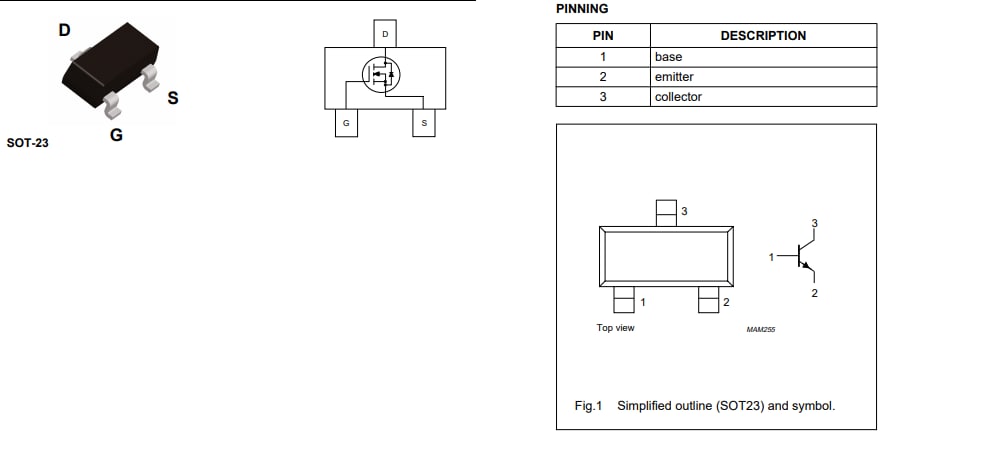

это биполярник

Все зависит от схемы включения, можно и биполярный использовать

А какое включение полевика, при обычном он же инвертирует сигнал, или это учитывается в прошивке?

Ну да, просто, как я уже сказал, печатка уже есть, с расчетом на полевик :)

так на полевик? или биполярник?

Полевик

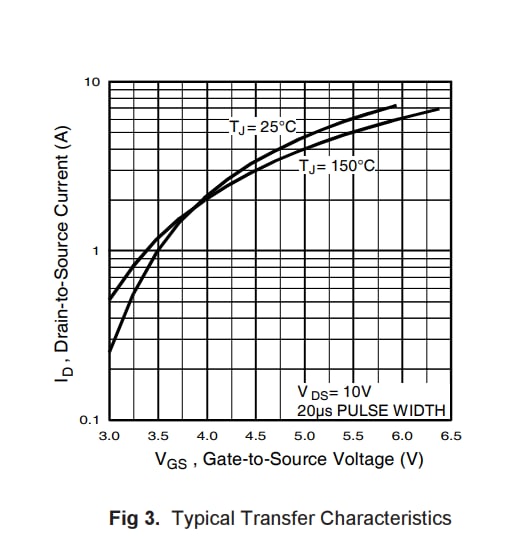

1МГц на полевике без драйвера... ну я х.з. может конечно те что управляются лог уровнем и вытянут.

какой уровень управляет? 5 или 3.3?

3.3

3.3

а сейчас у тебя используется OD пин и резюк в +12???

3.3

так у вас сразу от esp32 на затвор подключено?

это про что? сейчас используется bss138. irlml2803 чуть побыстрее, судя по даташиту

Да, через резистор небольшой

bss138 подходит лучше чем предложенный мной. посмотри осцилогр. время нарастания до 0,7VDD. может все таки скорости не хватает...

Шуми

а не большой это сколько?

В чем разница между есп32 и есп8266

В чем разница между есп32 и есп8266

около 10 ом, точно не помню уже. Помню что игрался с номиналом, друг на друга паял резисторы

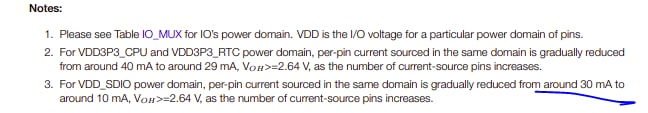

однозначно нужен драйвер, у esp32 ну очень маленткая наргузочная споаосбность,

около 10 ом, точно не помню уже. Помню что игрался с номиналом, друг на друга паял резисторы

Дак по этому полевик там и стоит. Чтобы быстро зарядить ёмкость затвора и все. У современных полевиков, которые управляются логикой, она крошечная

Беру как первый опыт ардуино

Дак по этому полевик там и стоит. Чтобы быстро зарядить ёмкость затвора и все. У современных полевиков, которые управляются логикой, она крошечная

я бы есп32 посоветовал брать. Там всего больше у нее и хоть периферия какая никакая есть. Использование 8266 может быть целесообразно только в проектах с большими партиями устройств, где разница в цене будет играть роль.

я бы есп32 посоветовал брать. Там всего больше у нее и хоть периферия какая никакая есть. Использование 8266 может быть целесообразно только в проектах с большими партиями устройств, где разница в цене будет играть роль.

не хватает же источника тока GPIO, несмотря на ничтожность емкости затвора

да нет там никакой разницы, все сжирает сложность разработки и поддержки

Ну я поиграюсь ещё с номиналами резисторов и разными транзисторами завтра. Осциллом гляну разницу

У ws2812 какие требования вообще к сигналу, там же просто небольшая ёмкость на входе и похоже все

Что в стоке у транзистора?

От 5 вольт

Долго заряжается линия сам видишь
