Вопрос попроще

Маразм какой то, понимаю там не управлял ось бы либа была кривая но нет, на вход работает а выход тоже цшкой проверил

Если повесить вместо модуля реле тупо резистор на 1 кОм на выход мцп?

Тоже потеряется?

Можно не 1 ком, 100 Ом

Щас наду рез

Можно не 1 ком, 100 Ом

К минусу?

Всё сдох походу вообще уже ни как не находится

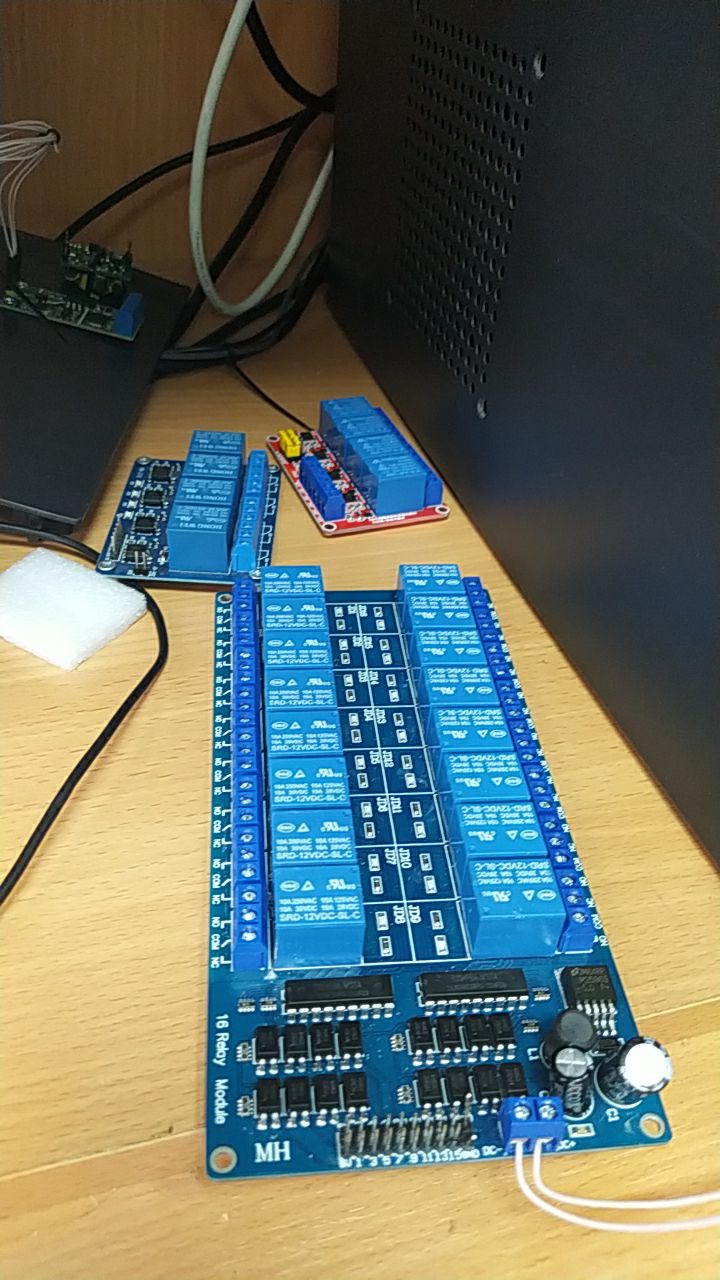

Как только подключаешь не важно к какому реле mcp23017 перестаёт находится по I2C

Значит шину раком ставит. Подтяжки есть на i2c?

Значит шину раком ставит. Подтяжки есть на i2c?

Да

Причём работает норм как от3 так и 5в

А если резистор отключить?

А если резистор отключить?

Тоже

Есть у меня tca9539 вот только либы нормальной не нашёл пока

Всё сдох походу вообще уже ни как не находится

а пробовали анализировать i2c? https://habr.com/ru/post/438732/

Это что за онанизм?

Проги для ЛА декодируют i2c бесплатно и без смс

sigrok работает с платой fx2lp, она же cy7c68013, которая стоит 3 доллара

Прога бесплатная, плата - дешёвая

Проги для ЛА декодируют i2c бесплатно и без смс

А что не так то, если в распоряжении только осцил

Дуров объявил о введении платных функций в Telegram Павел Дуров в своем блоге сообщил, что с 2021 г. в мессенджере Telegram появятся платные функции. Необходимость монетизации он объяснил ростом расходов из-за увеличения пользователей сервиса. Для обычных пользователей все текущие сервисы Telegram останутся бесплатными. Новые функции будут ресурсоёмкими и, как следствие, станут платными. @crime

Уже всякие перепробовали

Зачем реле, если есть полупроводники ?

Реле шумят, нужно хорошее питание ну и тд

Реле шумят, нужно хорошее питание ну и тд

Они не греются от 1-1.5кв

Цена вроде не дорого, слышно что работает а в щитке на чердаке это вообще пофиг

Mcp23017 в помойку ушёл

?

Чип не але

Отдавал тому кто все припаивал видимо он перегрел его когда разъём снимал

Я хотел без разъёма попробовать

20 лет паяю, ни разу в жизни ещё чип не перегрел

Скорее, текстолит пузырями пойдёт

А вот соплей накидать и сжечь при включении - эт легко

Как только подключаешь не важно к какому реле mcp23017 перестаёт находится по I2C

Есть возможность проверить сколько жрет вот этот самый ключ на реле?

Они не греются от 1-1.5кв

А что мешает сделать радиатор?

Когда они буду фигачить помехи, вот тогда мне будет интересно посмотреть на ваше решение проблемы

Mcp23017 в помойку ушёл

А можно узнать, что на дисплей выводилось?

На 1,5 киловатта нормальные люди контакторы ставят и забывают про них. Особенно если нагрузка двигательная

Когда они буду фигачить помехи, вот тогда мне будет интересно посмотреть на ваше решение проблемы

Диоды поставить и не будет там никаких помех, 90% контроллеров на реле и норм.

А что мешает сделать радиатор?

Но зачем, если можно обойтись без него? Я понимаю, скажем, когда мощность/частоту надо регулировать. Тут без вопросов

Но зачем, если можно обойтись без него? Я понимаю, скажем, когда мощность/частоту надо регулировать. Тут без вопросов

Реле это электро механическое устройство и оно имеет износ

Я не люблю эти реле

Еще и шумят

Только вот, например, гирлянда, подключенная через семистор, моргает в выключенном состоянии

Я не люблю эти реле

Можно использовать твердотельное реле. оно бесшумное

А вдруг защититься фазорезку, то покупай плату?

А реле не шумят, а звуком оповещают о работе

Только вот, например, гирлянда, подключенная через семистор, моргает в выключенном состоянии

Снаббер уберите

В работе реле не шумят практически, только в моменты переключения

Снаббер уберите

чего?

А реле не шумят, а звуком оповещают о работе

+1

чего?

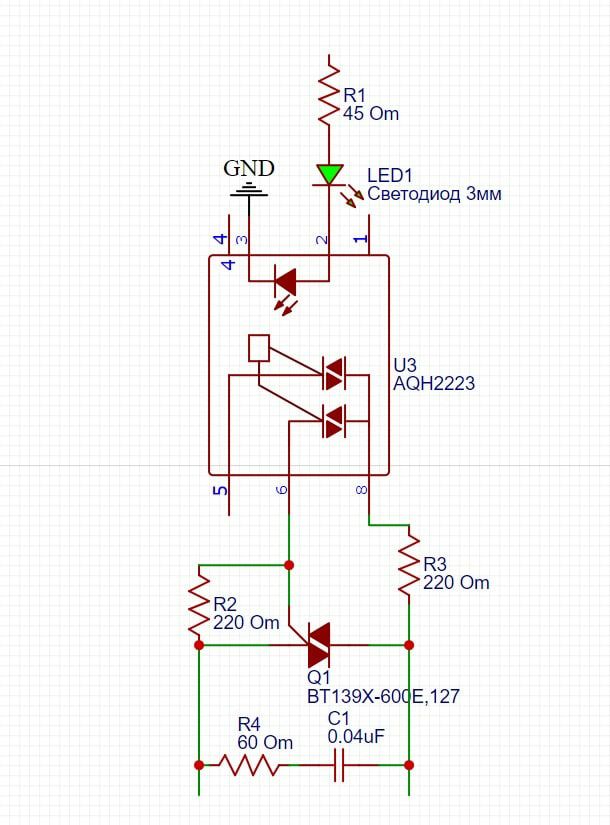

Что чего? Схему твердотельника покажите какую вы использовали.

В магазине я его купил

В магазине я его купил

Значит там стоит снаббер

На самом деле, есть смысл использовать симистор и реле параллельно

После симистора для индукционной нагрузки

На самом деле, есть смысл использовать симистор и реле параллельно

Реле проводит ток во включенном состоянии, симистор коммутирует

Если нагрузка резистивная то его можно не ставить, и все будет работать без проблем

Реле проводит ток во включенном состоянии, симистор коммутирует

Обычно так делают чтобы на реле небыло дуги

Реле это электро механическое устройство и оно имеет износ

Таким образом устраняют износ

Симистор стоит как основной ключь, а реле чтобы менять направление вращения движка

Остаётся только износ переключения без тока, это ~10^7 раз

Таким образом устраняют износ

Я же написал, что бы небыло дуги

Инебыло нагрева семистара

Инебыло нагрева семистара

Чего? Через него идет весь ток

Реле в параллель к симистору

Ну это в тех схемах которые мне попадались

Симистор включается, потом реле

Реле в параллель к симистору

Не всегда

Отключается в обратном порядке

Смысл как раз в коммутации реле без дуги

Пример управления движком стиралки. Видели логику?

Видел, мост трёхфазный😁

))

Шучу

Да мне можно не объяснять

Там догика простая, реле выставляют вращение мотора, а потом симистор уже подаёт питание, и еще режит фазу для управления оборотами

Ну

И вот тут через симистор идет весь ток

А директдрайв тише работает ))
