Щас ссылку найду

Этот и нормальный

Этот это какой? не могу найти

Этот это какой? не могу найти

Выше на картинках

Выше на картинках

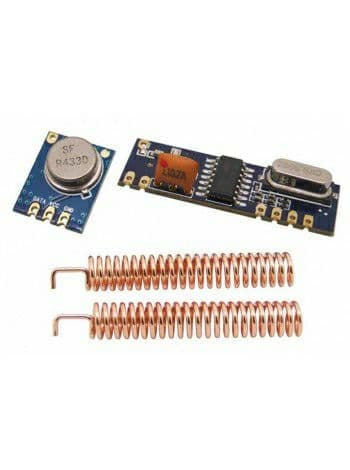

Этот?

https://amperkot.ru/msk/catalog/pomehoustoychivyiy_radiopriemnik_rxc6_433_mhz-24289423.html

Вообщем, любой с кварцем

Вообщем понятно

Ну еще могу добавить, что библа рцсвич, на есп32 криво работает с памятью, её нужно править.

https://amperkot.ru/msk/catalog/pomehoustoychivyiy_radiopriemnik_rxc6_433_mhz-24289423.html

И он работает с тем брелоком?

И он работает с тем брелоком?

С каким брелоком? Я не понял о чем речь.

С каким брелоком? Я не понял о чем речь.

Автору вопроса нужно ловить команды от готового брелка. И он подбирает приёмник

С каким брелоком? Я не понял о чем речь.

Он на видео нажимает кнопку готового брелка. И его команду ему нужно ловить

Да

Он слушает эфир 433 мгц, на запрограммированные коды выдает 1 или 0 на 4х ногах, но ардуиной можно слушать эфир со второй ноги микросхемы.

🤦‍♂

Ага. Я его использовал не так, как предполагал производитель. 🤪

https://amperkot.ru/msk/catalog/pomehoustoychivyiy_radiopriemnik_rxc6_433_mhz-24289423.html

Конкретно этот, похоже, супергетеродин

10.7 кварец там неспроста

Конкретно этот, похоже, супергетеродин

Это который с обучением

Кнопку видишь

Я счас про логическую часть не говорю

Я счас про логическую часть не говорю

Назрел новый вопрос

Декодер там на PT2262

Вот который сейчас у меня понимает ask и ook

Можно подпаяться на его вход

Как определить в каком виде я получил циферки?

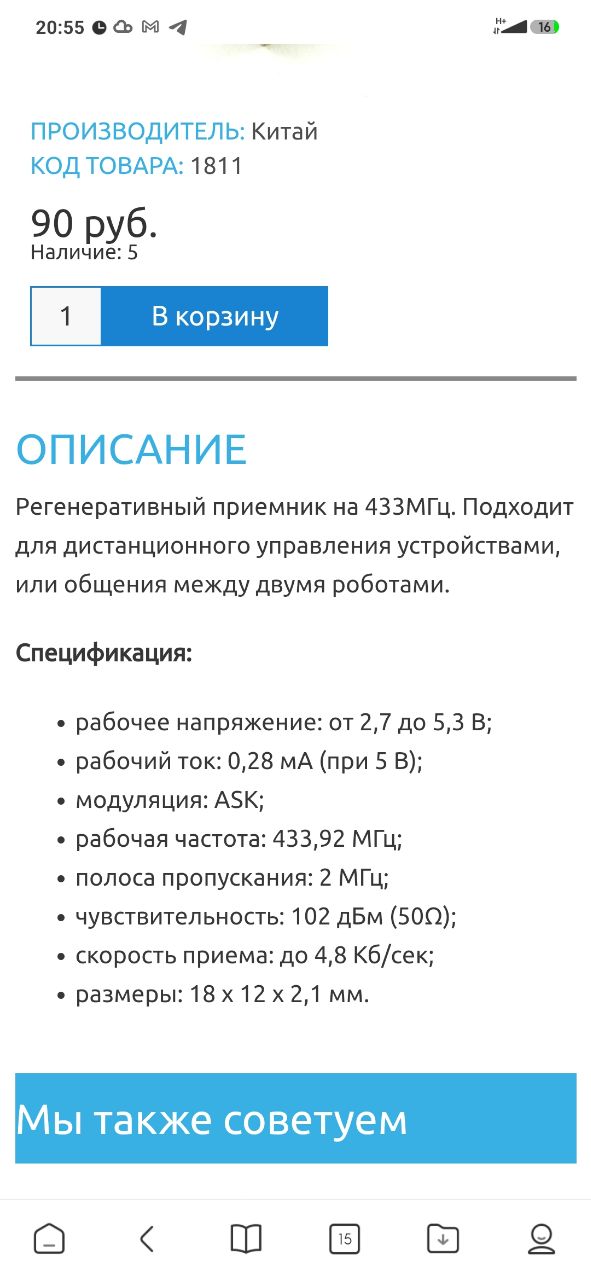

Нашёл ещё 1 в городе написано гетеродин но в протоколах только ask форма

Брать не брать думаю вот)

ASK - несущая есть всегда, отличается мощность OOK - в паузах передатчика несущая выключается

Кнопка-то какая?

Посмотрите, чем я поделился(-ась)! @MIUI

Я не спец, но кажется такие модули умеют делать только ask модуляцию

Посмотрите, чем я поделился(-ась)! @MIUI

Марка?

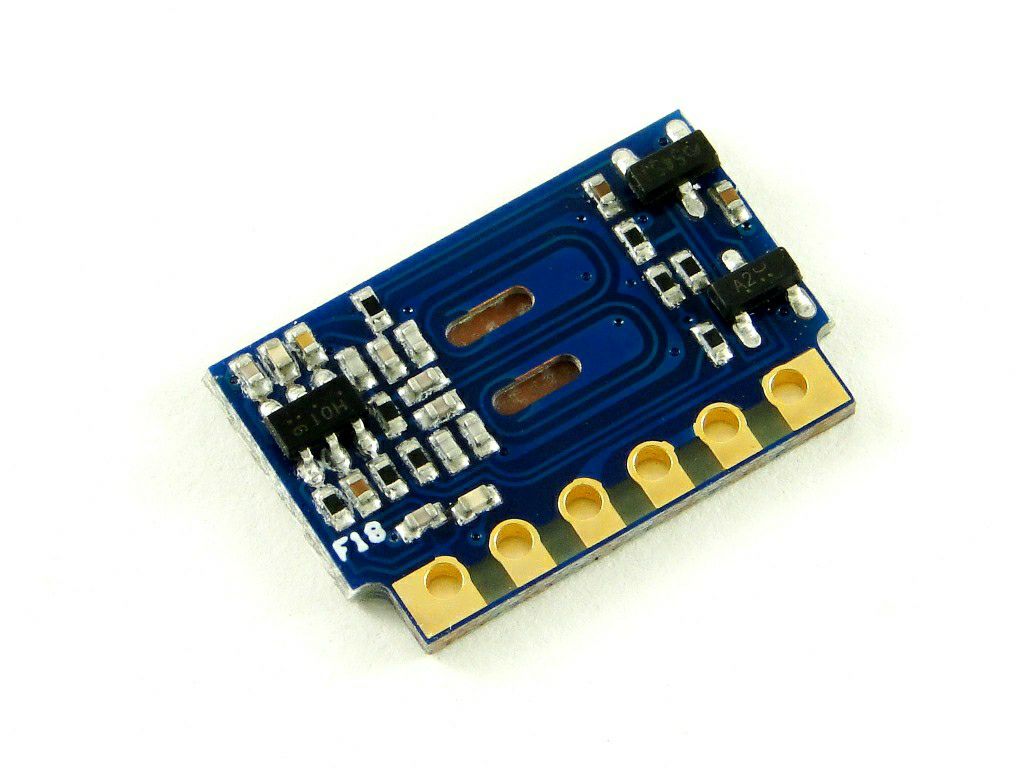

Приёмник 433МГц, H3V4F

300,68 руб. 45%OFF | Беспроводной Радиочастотный выключатель дистанционного управления GERMA, 433 МГц, 220 В переменного тока, 110 В, светодиодный ночсветильник, кнопка 86, настенная панель, Удаленный передатчик, черный https://a.aliexpress.com/_A6vaaK

h3v.pdf

OOK

VRTP -> приёмник ASK в SOT23 или SC70 https://vrtp.ru/index.php?showtopic=30310

То есть окк и аск вообще разные вещи?

h3v.pdf

Видимо его попробовать стоит

Вместо антенны кусок витухи по сечению норма будет?)

Да оно не особо на что-то влияет. Куда важнее, чтобы противовес был

Беспроводная связь для Arduino на 433Мгц (FS1000A и MX-RM-5V) https://radiolis.pp.ua/arduino/49-besprovodnaya-svyaz-arduino-fs1000a-

Вот схема приёмника сверхрегенератора. Первый каскад - УВЧ, контур на входе, похоже, фильтр-пробка, а вот катушка с латунным сердечником - настройка на частоту передатчика

Если приборов на ВЧ нет (а-ля скалярник, векторник, спектроанализатор с TG или просто генератор), то рацией надо гетеродин приёмника поймать и выставить ту же частоту, на который брелок работает. Скорее всего, там что-то в районе 433,9 МГц,±

100 дБм - это довольно фиговая чуйка (у рации примерно на 20-30 дБ лучше), но тем не менее, не совсем плохая

Добрый день! Подскажите, у кого можно заказать такой хаб на ESP8266 со связкой с NRF24L01+ для освещения Milight (Miboxer)? https://blog.christophermullins.com/2019/11/08/ready-made-milight-hub/

Там пол часа на коленке собрать)

верю, если в этом всем вариться))) и с коробочкой какой-нибудь хотелось бы)))

Та 7 проводков с есп на нрф кинуть засунуть в мыльницу и спрятать подальше)))

Времени нет(((, хочу купить законченный продукт и не париться. У меня это пару дней+ займет времени

Да жаль так и не получилось улучшить связь, остался в пределах 0.5 метра

Попробуй поймать рацией излучение приёмника

И настрой приёмник на ту же частоту

не понятно, видели ли сигнал на осциллографе

Да жаль так и не получилось улучшить связь, остался в пределах 0.5 метра

Какое питание передатчика?

Какое питание передатчика?

3v

3v

Это и есть проблема. Поднимите минимум до 5. Должно заработать. Эти простые передатчике можно до 12 или 15 даже питать

Попробуй поймать рацией излучение приёмника

Q приемник что то излучает?

Это и есть проблема. Поднимите минимум до 5. Должно заработать. Эти простые передатчике можно до 12 или 15 даже питать

Немного в тему не вник у меня с передатчик ом нет проблем и 5в не сделать ни как это готовое устройство

Передатчик отлично работает проверенно рацией

Q приемник что то излучает?

Да )

Сверхрегенератор - АМ-сигнал (слабый), супергетеродин - постоянную несущую, отличающуюся на номинал ПЧ

Да )

Осликом (домашнего уровня - у кого дома аджилент с полосой 2 ггц, они знают, зачем он им нужен), наверное, не зацепить 433 МГц, но рация покажет

SDR приемник удобно использовать

Спектроанализатор - ещё удобнее

Ну этот стоит копейки просто

Блин ну не может быть что бы дальность всего 40см была

17.3 см проволока 0.35мм²

В спиральке чуть лучше приём если выпрямить то вообще 15см поносить нужно

35см отрезок не изменит ничего?

Нет

Не в антенне дело

Когда уровень сигнала запредельный (а полметра на мощности 100 мВт - это так примерно и есть), приёмник принимает даже чужую частоту

17.3 см проволока 0.35мм²

И это тоже не догма

Тот, кто хоть раз по прибору УКВ антенну настраивал, видел, что резонанс от положения её в пространстве зависит

Если зажать кнопку

Он всё же постоянно чет выдает туда (
