Resident

У меня заработали сразу, давай больше инфы что выдаёт? 0?

Resident

Стандартную

Rx tx не перепутал?

Alex

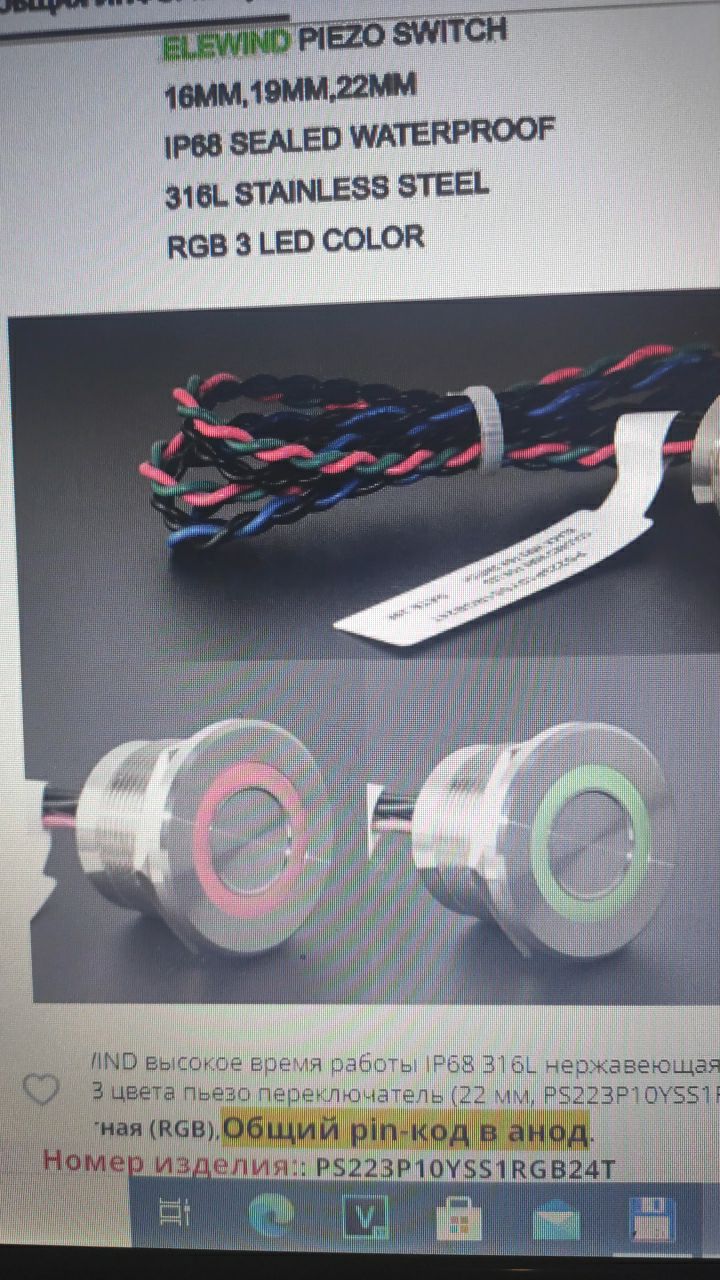

Хочу поставить кнопку с индикацией. Внутри rgb светодиод с общим плюсом , то есть включать нужно землёй. Нужно на выходе есп , ставить чё нить типа оптопары или транзистора?

Alex

Или как то программно можно решить?

Anonymous

Хочу поставить кнопку с индикацией. Внутри rgb светодиод с общим плюсом , то есть включать нужно землёй. Нужно на выходе есп , ставить чё нить типа оптопары или транзистора?

какой рабочий ток через светодиоды?

Anonymous

Хочу поставить кнопку с индикацией. Внутри rgb светодиод с общим плюсом , то есть включать нужно землёй. Нужно на выходе есп , ставить чё нить типа оптопары или транзистора?

и какое падение на светодиодах при рабочем токе?

Alex

какой рабочий ток через светодиоды?

Да хз. Обычный светодиод видимо. Кнопку пока не купил , в характеристиках не указано

Alex

Можно видимо высокий уровень на выход подавать, что бы не горел. Но как то...

Anonymous

развязать транзисторами раз неизвестно какие параметры

Dim

кто шарит через oscam?

Void

развязать транзисторами раз неизвестно какие параметры

хоть известен, хоть не известен - лучше развязать.

Anonymous

хоть известен, хоть не известен - лучше развязать.

да почему, если индикаторные светодиоды с током пару миллиампер и с запитыванием от 3В, то напрямую на ногу что может мешать

Alex

да почему, если индикаторные светодиоды с током пару миллиампер и с запитыванием от 3В, то напрямую на ногу что может мешать

Ну точно не мощные

Anonymous

хотя, для сертификации всякими статическими разрядами мучают, и светодиодам в первую очередь прилетает, то отвязать транзисторами чтоб от статики защитить микроконтроллер.

Void

хотя, для сертификации всякими статическими разрядами мучают, и светодиодам в первую очередь прилетает, то отвязать транзисторами чтоб от статики защитить микроконтроллер.

Правильно. Все что наружу - развязать. Но если домашняя поделка - то конечно пофиг. Ну сдохнет пин - перекинуть на другой.

Alex

Правильно. Все что наружу - развязать. Но если домашняя поделка - то конечно пофиг. Ну сдохнет пин - перекинуть на другой.

Резистор ом на 100 на выходе , поможет ? Как полумера

Void

Резистор ом на 100 на выходе , поможет ? Как полумера

И кондюк на землю - полумера.

Alex

И кондюк на землю - полумера.

10n

Alex

Пойдет?

Void

100n пойдет точно.

Anonymous

чет я растерялся куда резистор на 100 Ом ))

Anonymous

если на светодиод, то сопротивление резистора должно задавать рабочий ток

Void

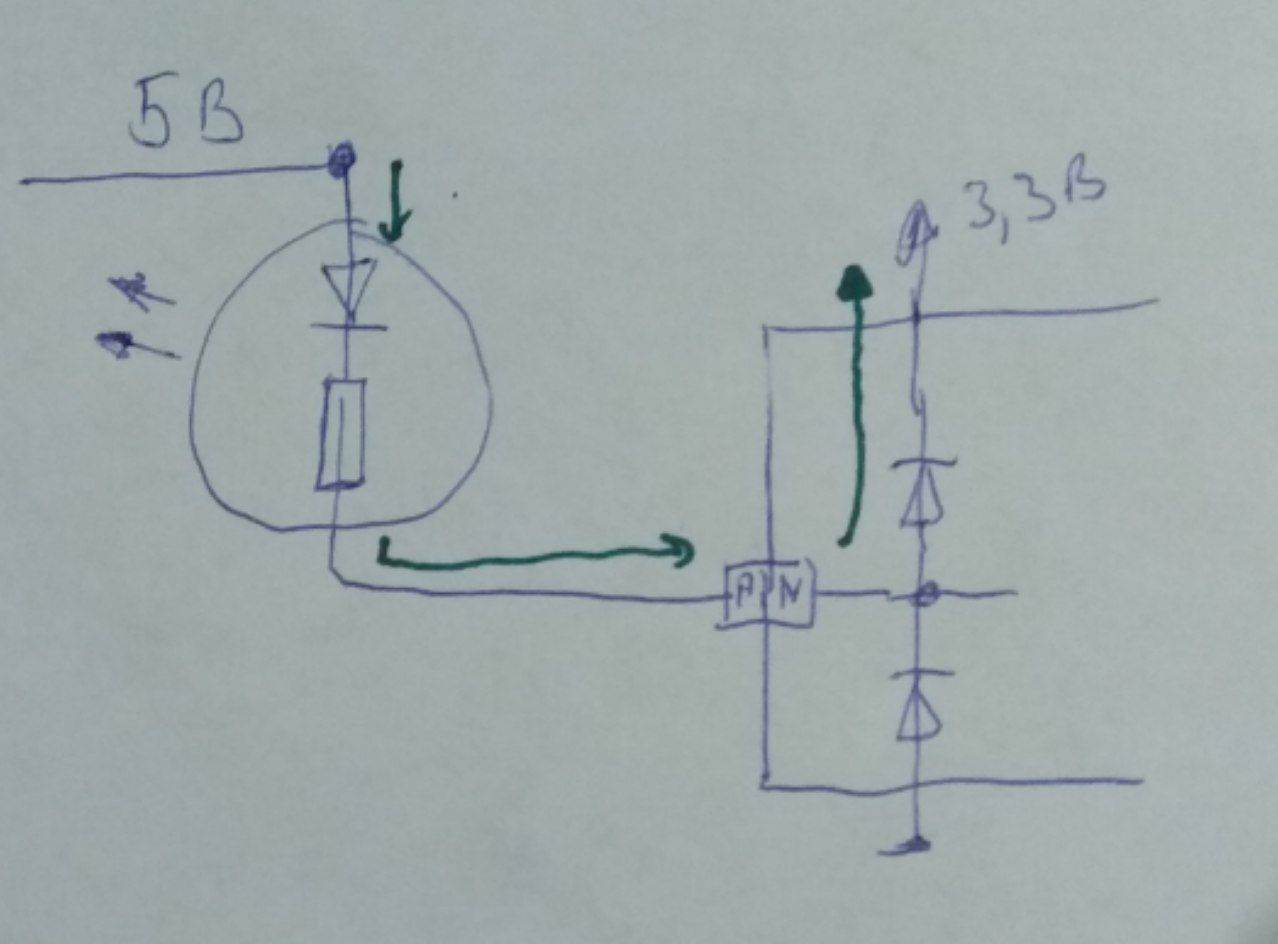

пин - резюк - кондер( на общий) - светик.

Alex

если на светодиод, то сопротивление резистора должно задавать рабочий ток

Ну вот как раз этот

Alex

пин - резюк - кондер( на общий) - светик.

Общий +

Anonymous

а как 100 Ом получилось ? )

Alex

Не придирайтесь )

Alex

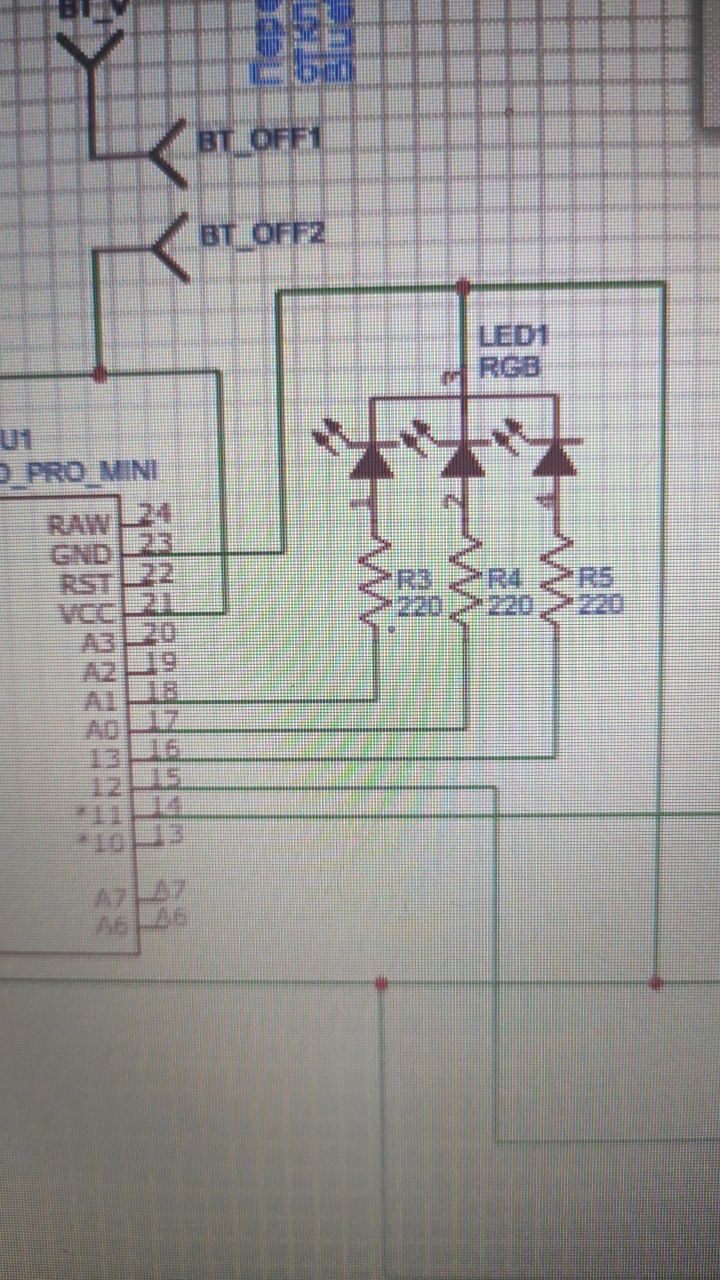

И все же с учётом общего анода , управлять ?

Alex

DigitalWrite high не горит, low горит?

Alex

Общий на плюс постоянно

Anonymous

пусть питание Uп = 3.3 В падение на красном светодиоде Uled = 1.6 В рабочий ток 0,001 мА на резисторе нужно погасить 1,7В на токе 0,001мА это получается 1700 Ом

Void

Общий +

Кондер на -.

Alex

пусть питание Uп = 3.3 В падение на красном светодиоде Uled = 1.6 В рабочий ток 0,001 мА на резисторе нужно погасить 1,7В на токе 0,001мА это получается 1700 Ом

Этот резистор в теории в кнопке уже

Alex

Кондер на -.

Да , это понял. Спасибо

Anonymous

а если не в кнопке то в пине микроконтроллера )))))))

Void
