пока вижу как вариант, мерить сопротивление замкнутых контактов

Так нужно тогда мерить и сопротивление разомкнутых контактов тоже

Так нужно тогда мерить и сопротивление разомкнутых контактов тоже

Пока подробно не обдумывал, но видится так: в основной цикл поместить измерение сопротивления кнопки. И если упадет до уровня срабатывания близкого к нулю - значит нажата

Но как то не оч .... Вероятно есть варианты лучше

А когда водой замыкает, сопротивление не около нуля? )

А когда водой замыкает, сопротивление не около нуля? )

ну если минералкой только какой)

зависит от количества соли, если следовать учебнику физики)))

Это оверинжиринг все. Найдите нормальную кнопку просто

дождь в теории близок к дистиллированной воде - не должен вообще влиять (но это не точно) А вот на мойке, да, там хз что может попасть

включая мыло

а насколько кнопки эти металлические реально защищены? есть может у кого опыт?

Защита устройств от воды и пыли классифицируется специальной международной системой Ingress Protection Или сокращенно код IP Первая цифра означает защиту от твердых частиц, вторая -- защита от воды Код IP67 это пылезащищённый водонепроницаемый корпус. Соответственно, если в описании кнопки указан такой код защиты то кнопка пылезащищенная и водонепроницаемая

Защита устройств от воды и пыли классифицируется специальной международной системой Ingress Protection Или сокращенно код IP Первая цифра означает защиту от твердых частиц, вторая -- защита от воды Код IP67 это пылезащищённый водонепроницаемый корпус. Соответственно, если в описании кнопки указан такой код защиты то кнопка пылезащищенная и водонепроницаемая

Да. Только надо учесть что это Китай!)

Да. Только надо учесть что это Китай!)

Не понял. Применять ты же собрался. Так и смотри код защиты

Если прям хочется поизголяться можно длительность нажатия считать и если похожая на правду, включайте насос, но это такое, постоянно парится что бы побыстрее отпустить ее и не быть похожим на замыкание

🤦‍♀

а ничё, что если на кнопку под напряжением вода попадает, её сожрёт электрохимическая коррозия?

Какое нафиг измерения сопротивления, а самое главное - зачем?

В Китае производят примерно все. Что ищешь то и находишь . Нужна защищённая -- найдешь, нужна другая -- найдешь. Я описал вектор поиска защищенных 'кнопок'

https://www.12vmonster.com/products/12-volt-on-off-wired-button-switch-full-aluminum-casing-i-ip67-waterproof-motorcycle-bike-12v-control

Типа такого

Осталось у китайцев найти

Если прям хочется поизголяться можно длительность нажатия считать и если похожая на правду, включайте насос, но это такое, постоянно парится что бы побыстрее отпустить ее и не быть похожим на замыкание

Как вариант можно азбукой морзе отправлять команды, дождь точно отфильтрует )

😂

Матами надо. На скорости под дождём - 100% не забудешь кодировку

Сенсорные кнопки хорошо защищены от внешних воздействий. Но реализации сенсорных кнопок бывают как ужасно отвратительные , так и неописуемо комфортные

Это я все посмотрел.

Это точно зальёт

https://www.12vmonster.com/products/12-volt-on-off-wired-button-switch-full-aluminum-casing-i-ip67-waterproof-motorcycle-bike-12v-control

Это видел, но чисто внешне по кнопке - не уверен... Но заказано, уже идёт)

И индикации там нет

Мне вот первая нравится , что я сбрасывал

https://lh3.googleusercontent.com/6Rc9wa1qaBpSwbhRHzW-JyJeQGoLAY2hLpz3o79rXtaqR863GEVjoaj7ICgYY19scTLS7GGW2kOjXZrqNI9zXljKi1i3GMWW4P_0lmy2gsOHyR9F1jqz1-0s6rwOPLPN6R3EVio6gJlABga26NqXcjpLi4gQPx9kX9ZrAadQQL8J5p_p0C5lQXDpVJ3sjD4SFkLo8_XlnbFCWWzFsE3lth7bts9ry1w7PuU_jy-fOY_PfdlHzECfFr_qPmOt0NY-sitOgTyjczh6-_5VqkiBv6C6OcYolWxclG3hIUeMugMgOIAeBb6Oe15p3wG4FBLCNzdf2G3MHJdNRpRkKydLW3PLezbAAuXL0NYpqR4F92zDrnBKHoCcfO4Hd85CzonBaVGDZzpylUw65jiohwWd0339_66HO0UBpxs1ylVx3z7a2D10KAuh-MzpAW1ivJ3_u8PGrz0PbgEKNn0sM5kPzLnj5wfmdDkWsehDpelzV5WaASmUlpgJUXHCE42UeBB6Yvl5Rmg3XwblKg4uLRXpMPzXduHd7Tl4jsxt3ZBPGf70KENf_auX9v80N1nVwQwP33Kjms75sQIUH0fG2uFfPFQRL9W8lSRl818peFwCzuqpk6J5_xtOzPSXBd8sdeSgsaKSZZmQF51yufKxrNx1leAzoLt5OTlBlQ=w800-h600-no

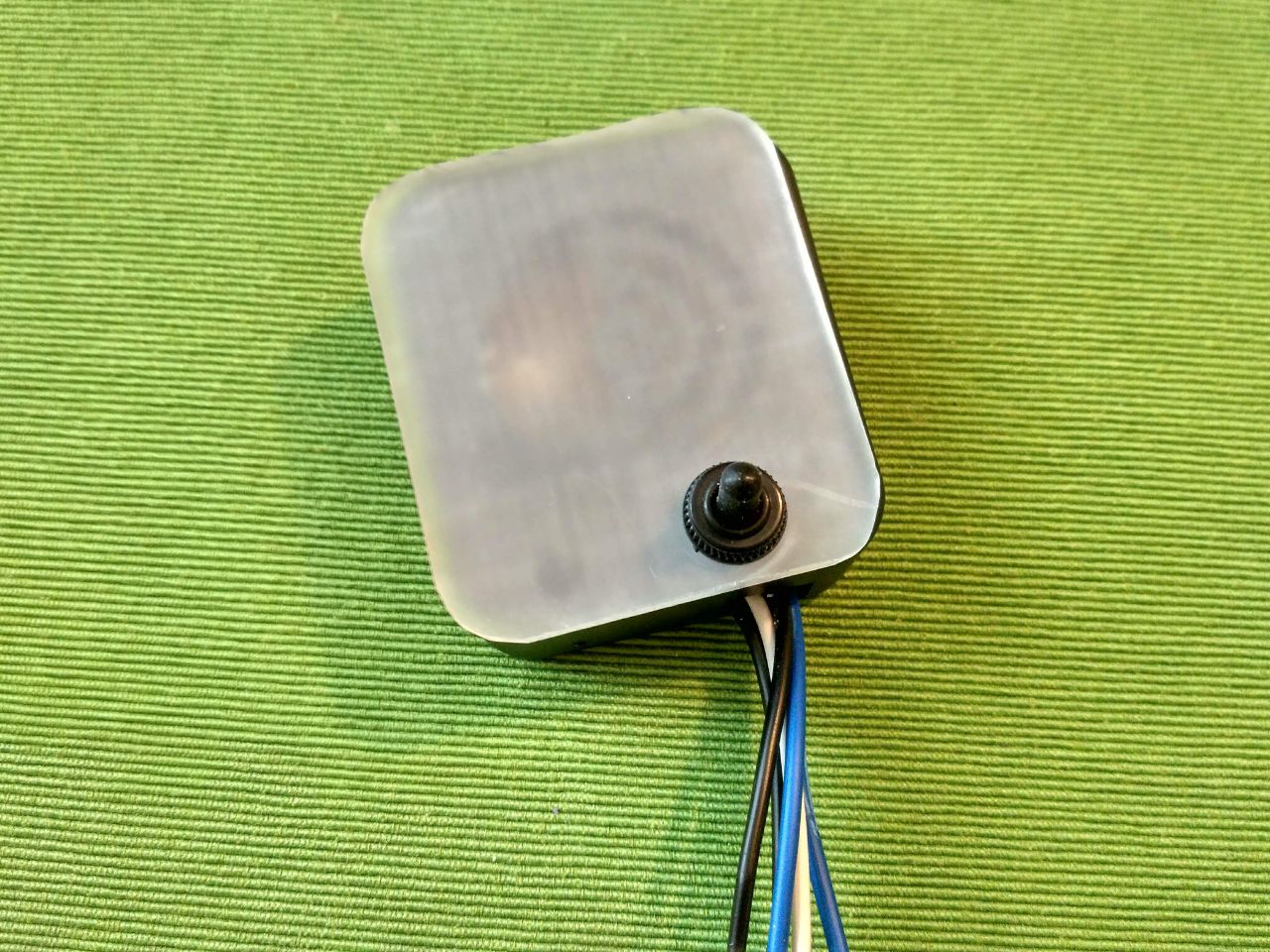

Вот так было. В итоге залило водой)

Справа вот пульт хороший, защищённый

Но это надо городить чё то

Выше было предложено ГЕРКОН!

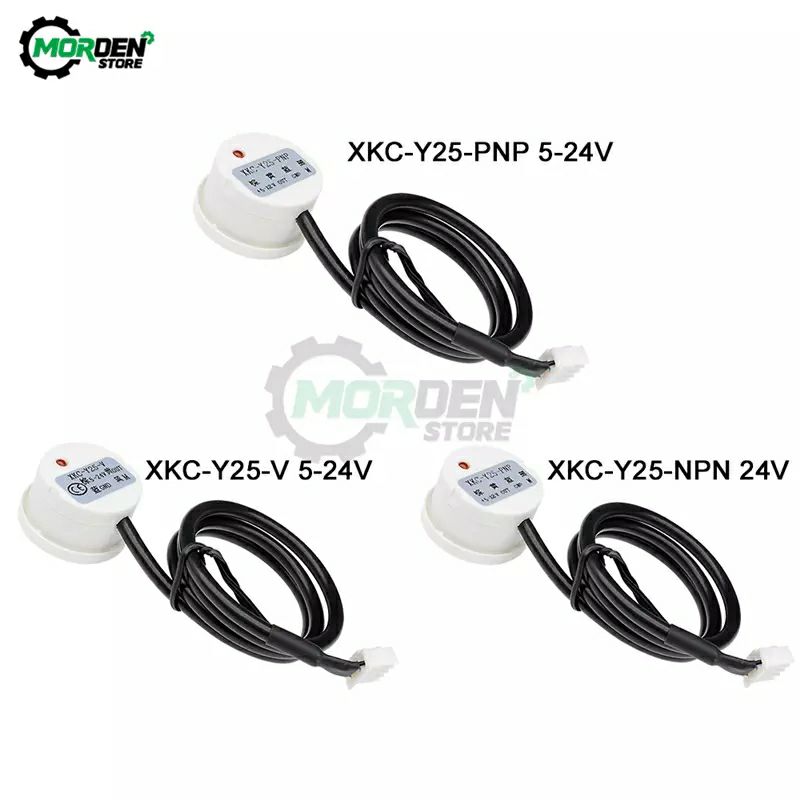

Есть ещё микрухи сенсорные, они тупо уровень выдают, когда касается сенсора

Вот насколько далеко он работает, хз, но герметизировать проще

Они в компаунде реагируют на прикосновение, можно чувствительность регулировать

Тоже смотрел сенсорные кнопки, но есть 2 проблемы. Рука обычно в перчатке, и не понятно как сенсор реагирует на воду?

Тоже смотрел сенсорные кнопки, но есть 2 проблемы. Рука обычно в перчатке, и не понятно как сенсор реагирует на воду?

Это сработает до касания ещё

Надо цельнорезиновую ))) походу

В силикон можно залить

Выше было предложено ГЕРКОН!

В мотоцикле ведь все кнопки на герконах )

геркон это ящерица

Сьевшая контактную группу

Однако здравствуйте

Есть современная альтернатива геркону -- датчик холла . Есть трехногие с цифровым выходом

Я так и не понял чем обычный тумблер не устраивает. Ну кроме желания поковыряться с электроникой

Я так и не понял чем обычный тумблер не устраивает. Ну кроме желания поковыряться с электроникой

Если не устраивает можно реле;)

Я так и не понял чем обычный тумблер не устраивает. Ну кроме желания поковыряться с электроникой

Устраивает. Просто в кнопке ещё диод индикации может стоять

Мне нужна кнопка + индикация + что бы все было компактно

Есть ещё вопрос по входу. Получаю сигнал от датчика с открытым коллектором. Возможно это будет просто датчик холла. В общем сигнал - это ноль или земля.

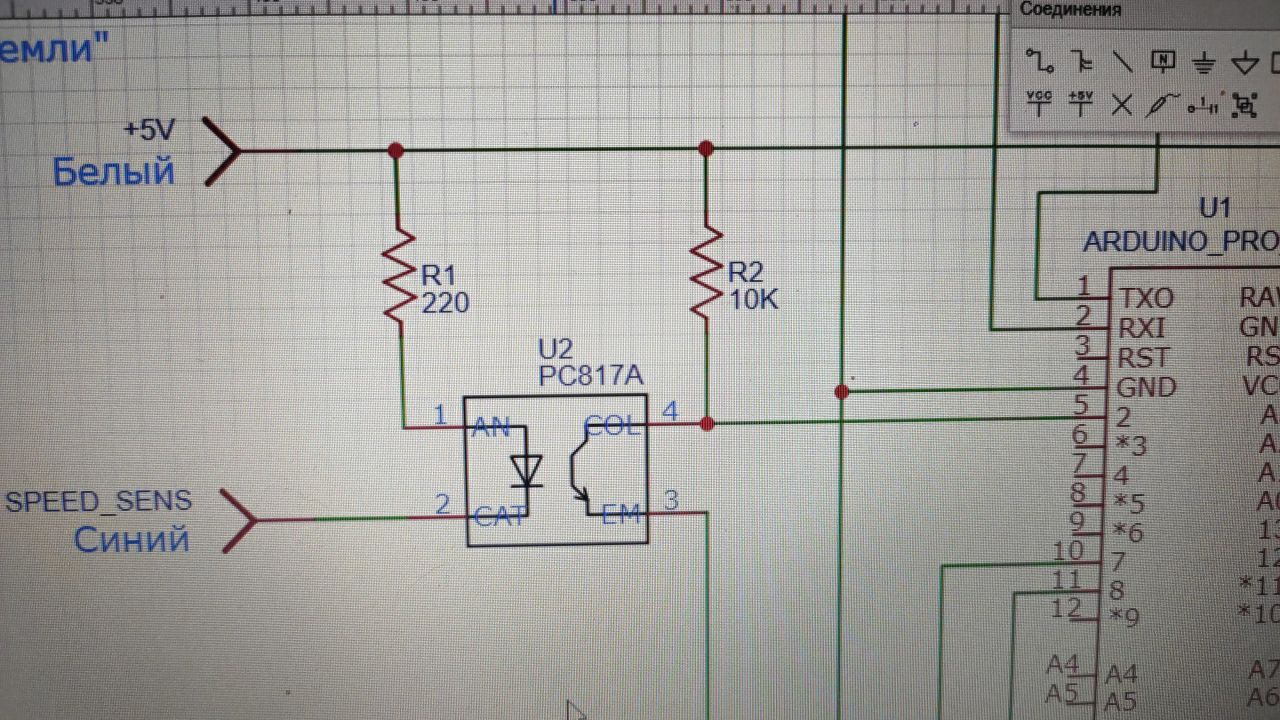

На входе собирал схему на оптроне.

А вот сейчас думаю. Может это бесполезно? Резик подтяжки внутренний включить , да и все?

А вот сейчас думаю. Может это бесполезно? Резик подтяжки внутренний включить , да и все?

у ардуинки есть свои подтяжки, можно включить в скетче

Ну может ещё 100 ом в прямом положении для защиты входа ...

у ардуинки есть свои подтяжки, можно включить в скетче

Будет есп. Но там же тоже есть

В общем вопрос в том , надо ли что то защищать в данном варианте.

Я ещё ставил диод. Что бы земля обратно не попала к датчику. Тк это датчик скорости мотоцикла, и я к нему просто подсоединился паралельно с мозгами

Все входы и выходы которые торчат наружу с платы нужно защищать. Тем более в авто-мото

Все входы и выходы которые торчат наружу с платы нужно защищать. Тем более в авто-мото

Ну как именно и от чего ?

Диод плюд резик на вход поставлю

Ещё кондёр может 10n паралельно

В авто-мото свои методики испытаний. Бытовая техника защищается от статики, микро и наносекундных киловольтных импульсов. В авто-мото испытания жёстче должны быть

Обычный прибор для защиты от импульсов это сапрессор

Варисторы

В принципе схема та что выше , работает стабильно уже 2 года , Просто хочу упростить...

Варистор это скорее по питанию? От скачков напряжения?

У атмела довольно железобетонные входы,

У атмела довольно железобетонные входы,

Предлагаете не париться?)

Варистор это скорее по питанию? От скачков напряжения?

Для usb специальные сборки варисторные делают для защиты сигнальных контактов

Предлагаете не париться?)

Кроме атмела я не помню других подобных контроллеров по неубиваемости входов

Варистор это скорее по питанию? От скачков напряжения?

Да, вход защищают от скачков напряжения. И ограничивают максимальный несанкционированный ток через вход

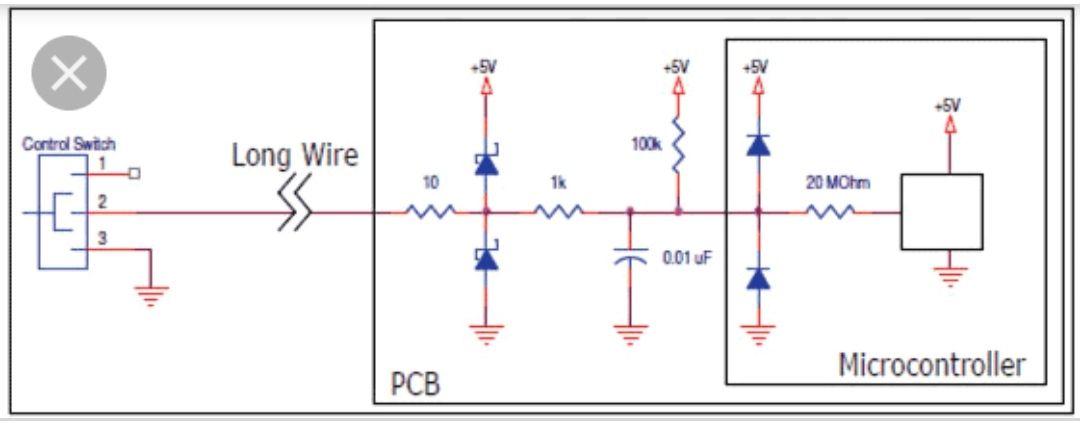

Ещё делают растопырку на диодах к земле и питанию отвязанную резисторами для защиты

Ещё делают растопырку на диодах к земле и питанию отвязанную резисторами для защиты

Понятно. Спасибо Так уж заморачиваться наверное не буду .попробую обойтись резиком с кондером и диодом.

Этот с индикацией + можно инвертиповать

На промышленной автоматике всегда из устройства стараюсь выводить гальванически развязанные выводы. Кто его знает чего там при монтаже намонтируют :) Оптрон заменить на объекте всяко дешевле, чем чип :)
