Да

Ок

И вот вопрос как мне понять даташит и вычислить подойдет ли такой то мосфет (полевик) для работы в такой конфигурации без радиатора долгое время

Тогда причём тут мосфет и розетка? Мосфет работает только от постоянного напряжения а в розетке переменка?

USB

DC 5V

2020 год. В стене есть USB розетки

То-есть мостом ты планируешь управлять мосфетом?

Тфу ты

Блин

Ааа

: )

Для упрощения понимания представь что мы работаем от гнезда зарядника телефона

Ты планируешь управлять напряжением 5 v мосфетом

Да

Воо

Уже проще

Слава богу : D

И так для этого случая тебе можно использовать твердотельное реле. Нах не нужен никакой мосфет ваще

Это я понимаю, но тут проблема

Мне хочется понять как для такой цепи рассчитать подходящий мосфет. Принципиально

Я сижу смотрю в тех документацию и не понимаю как считать

(да я мазозист, но хочу научиться просто)

А я не могу понять как ты будешь подключать мосфет к нагрузки? Как управлять я допустим понял.

А я не могу понять как ты будешь подключать мосфет к нагрузки? Как управлять я допустим понял.

Погоди я цепь нарисую базовую

Ну ок

Ай, чего его повернуло то

Ну ок

Развернуть или разберешься?

Ээээ а что за.....

Ты кз сделаешь так

Поясни

Через полевик

Сек

Эм, тут лишняя дорожка от полевика к MCU

У MCU уже земля есть

Сек

Теперь понятно?

Ну у меня по факту то же самое

Нифига

Можно сказать что полевик ставиться в разрыв цепи управления

Как кнопка

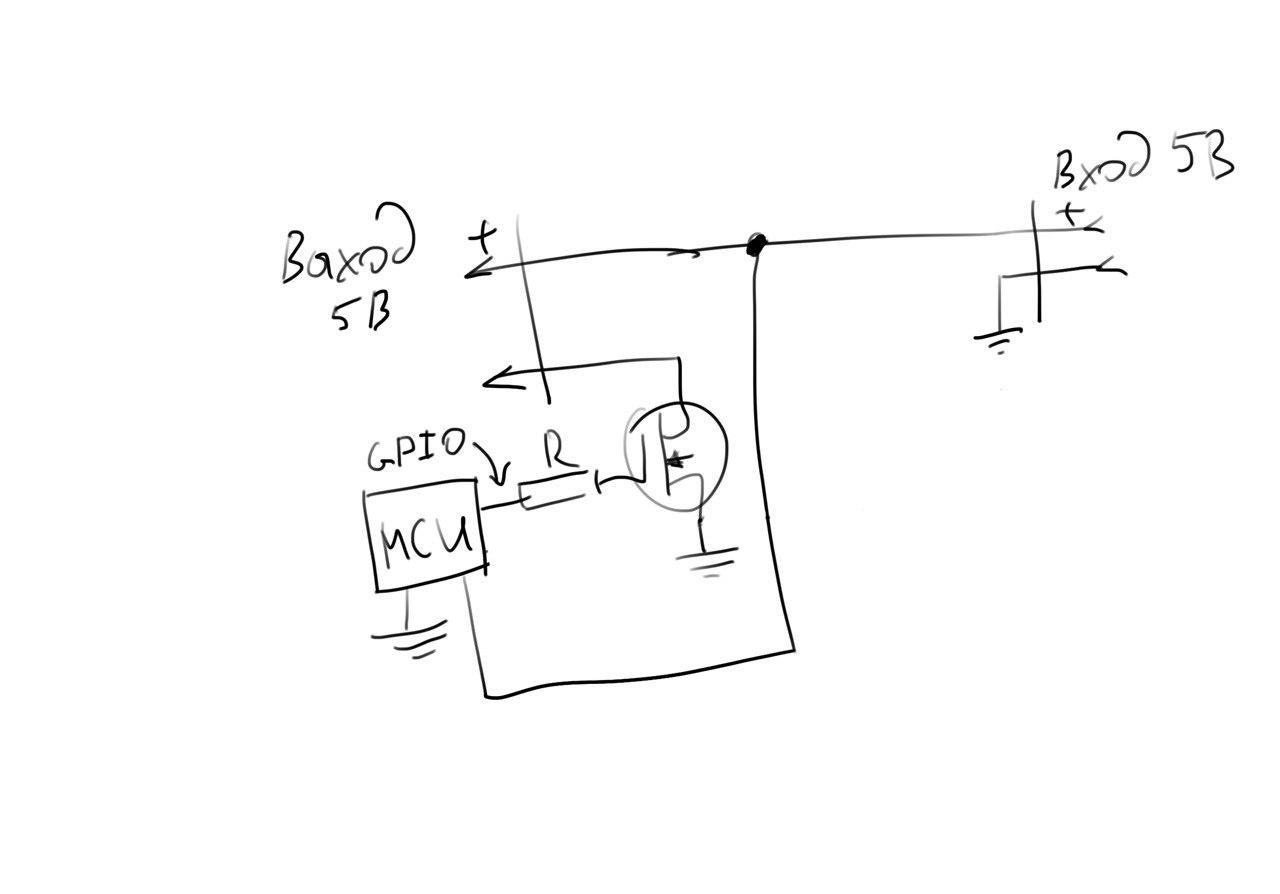

Вот без лишней дорожки и с нормальным поворотом

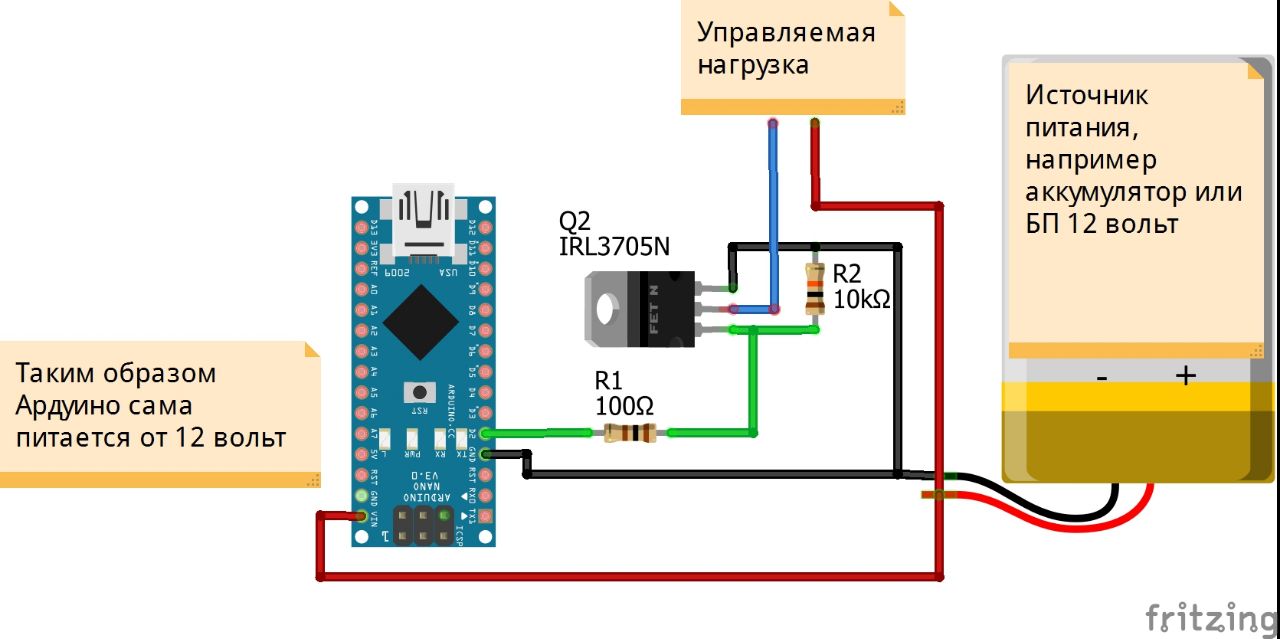

Мосфет будет соединять землю потребителя с источником. Все

Контроллер питается от того же источника

Ну ок дапустим

Расчёт чего полевика?

Ток умножить на напряжения вот и мощность рассеиваемая

При условии что будет радиатор

А вот тут вопрос

Для вычисления рассеивания на нем надо знать падение напряжения на нем, а не напряжение всей цепи

И тут я начал плавать

Rds Om в даташите есть параметр как правило от 1-0.000.....1 ОМ

Он сильно варьируется от напряжения сток исток и база

Там на графике он для 25В

База нет такого

Затвор

Есть сток затвор исток

База это у биполярных

Да

Только не забудь что полевики управляются напряжением а би - током

Вот и получается, что определенное сопротивление можно вычислить по графику в даташите при напряжении затвора 10В и сток исток 25В

Только не забудь что полевики управляются напряжением а би - током

Это да, важная часть, помню, спасибо

Да но не забудь что тут нужно учитывать и ток который будет потреблять нагрузка без этого расчёта нету

В разрыв цепи управления нужно будет поставить амперметр.

Либо ток точной нагрузки, либо максимальный ток, на который ориентирован дизайн?

Т.е. скажем я собираю схему и говорю себе, что максимальный ток на выходе может быть 2А, и отталкиваюсь от этого

А напряжения?

Греется полевик в зависимости от тока нагрузки и сопротивления перехода

5В

Греется полевик в зависимости от тока нагрузки и сопротивления перехода

Вот тут как раз тоже интересно. Получается что у него нагрев будет разный в зависимости (эффективно) от напряжения затвора

Как это вычислить для моей цепи?

Ну вот и расчёт получили 5В*2А=10ват

А напряжения?

Ну или падение напряжения на переходе и ток нагрузки

Ну или падение напряжения на переходе и ток нагрузки

Полевик с запасом будет по-любому

Как и напряжения

Если брать z44, то при 5В затвора он пропускает 75А. Дальше что?

полевики хорошие выдергиваются из дохлых матерей, с большим запасом

5в*75А (если это верное значение) = 375ват
