Народ, а кто-нибудь проверял, ESP32 сгорит, если ей на ногу GPIO подключить не 3.3, а 4.2 Вольта? Я могу это обойти, но придётся запариться, хочется сделать проще

как повезет, лучше через резисторный делитель. у меня скороее всего одна так и запаяна, периодически постоянно уходит в ребут.

Твердодельные реле зло, когда они горят их замыкает

У меня лично проект запнулся об электромагнитные реле — релешка спаивалась от пусковых токов и застревала во включенном состоянии. Нагрузка — 7 светодиодных лампочек по 6 ватт. Перешел на твердотельные и все в порядке.

Народ, а кто-нибудь проверял, ESP32 сгорит, если ей на ногу GPIO подключить не 3.3, а 4.2 Вольта? Я могу это обойти, но придётся запариться, хочется сделать проще

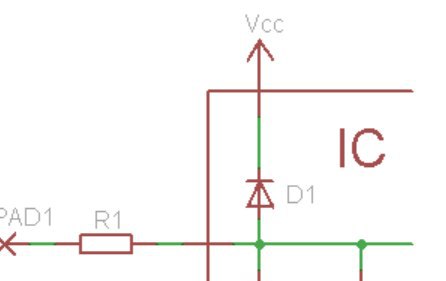

Это зависит от звезд на небе при производстве конкретной ESP и силы источника. Когда вы подаете повышенное на вход, открывается диод внутренний и стравливает излишек на питание. Параметры этого диода могут шататься огого, как и его максимальная мощность. Но она в любом случае очень маленькая. Если у вас там единицы или несколько десятков мА - поставьте шоттки на питание.

12 мА максимальный ток. при привышении сдохнет один из ключей

Тупо резистор поставить 100 омный на ногу и всё

100 мало

Народ, а кто-нибудь проверял, ESP32 сгорит, если ей на ногу GPIO подключить не 3.3, а 4.2 Вольта? Я могу это обойти, но придётся запариться, хочется сделать проще

http://we.easyelectronics.ru/Shematech/soglasovanie-logicheskih-urovney-5v-i-33v-ustroystv.html Описание всевозможных способов согласования уровней

На тебе мою статью https://habr.com/ru/post/391109/

Ссылка на маркет не работает,и на гите тоже

Так вот там и написано "3.3-5v реле ON" - это значит хватит 3.3 или не хватит?

Бери с опторазвязкой (там где на плате чёрненькая оптопарка стоит, а не только транзюк). На +/- даёшь 5 Вольт, нп вход выход с ESP

Если реле с отрицательной логикой - 3,3В может воспринимать как LOW

Если реле с отрицательной логикой - 3,3В может воспринимать как LOW

На реле выбирается логика, на ESP выбирается логика, подтяжку уже изобрели...

Я о том, что это наиболее распостранённая проблема, она возникает, когда дешевые реле уже куплены и потом задают вопросы.

Это зависит от звезд на небе при производстве конкретной ESP и силы источника. Когда вы подаете повышенное на вход, открывается диод внутренний и стравливает излишек на питание. Параметры этого диода могут шататься огого, как и его максимальная мощность. Но она в любом случае очень маленькая. Если у вас там единицы или несколько десятков мА - поставьте шоттки на питание.

У меня завалялся резистор на 200 килоом. Он даёт логическую 1 без проблем, но я хз, насколько это безопасно для esp

В частности, я пробовал читать данные с АЦП, подключая с батарейки напрямую 4.2 Вольта через все резисторы, какие под рукой были, в сумме получилось около 300 килоом, АЦП всё равно пишет 4095. Как бы оно работает, но я просто знаю, что КМОП архитектура работает на потенциалах, а не на токах. Вот и спрашиваю, может быть там у ноги деградация будет какая-нибудь и у меня через месяц использования esp сдохнет

Что забавно, при отсутствии питания почти все ноги ESP32 образуют с землёй сопротивление около 110 килоом и мой финт подключить 4.2 Вольта через резистор на 200 килоом становится совершенно безопасен

Ссылка на маркет не работает,и на гите тоже

Да. Недавно Гугл аккаунт прикрил мне. Пока новый не создавал. А на гите должно быть ок.

Да. Недавно Гугл аккаунт прикрил мне. Пока новый не создавал. А на гите должно быть ок.

Я лишь имелл виду, что ссылка на маркет, не там, не там, не робит)

"Коты имеют особенность залезать в разные щели и тд, а потом валяться там часами. Конечно передатчик может успеть кинуть последнее местоположение, можно хотя бы знать примерное расстояние до кота. Но насколько я знаю, передатчик такой мощности незаконен :) Да и GPS модуль нужен" Это не передатчик незаконен, это принимать его - устанешь пыль глотать. Условно говоря, имея три вышки /в миллионном городе, например - 30-50 км диаметр/ на господствующих высотах, можно хоть 10 милливатт запеленговать. На УКВ высота антенны и её диаграмма направленности - это наше всё.

Примерно на таких условиях располагают приёмники радиосигнализаций ЧОПы, кто если обращал внимание, там антенны круговая из множества диполей

Почта России уже неделю держит в Краснодаре посылки мои

Там за час можно пешком дойти от сортировки до почтового отделения

Че за бред

Подскажите какой ик датчик можно купить для esp 12 или 32 для управления кондюком

Датчик температуры? Влажности? Вероятно, нужен ИК-светодиод для имитации пульта ДУ

На алишке их полно, причем даже очень мощных

Датчик кондея. Есть кондей/нет кондея. Нужен сканер банковских карт. Карточкой проводишь и он по тому, какую максиально сумму денег удалось с нее перевести, предсказывает вероятность наличия у тебя кондея.

Я лишь имелл виду, что ссылка на маркет, не там, не там, не робит)

Аааа :) ну проект старый. Уже не актуален

Подскажите, чтобы подключить адресную светодиодную RGB-ленту (ws2812) - нужен какой то промежуточный контроллер? Или сигнальный провод от ленты сразу напрямую в ESP идет?

Подскажите, чтобы подключить адресную светодиодную RGB-ленту (ws2812) - нужен какой то промежуточный контроллер? Или сигнальный провод от ленты сразу напрямую в ESP идет?

Либу в ESP поставь

И напрямую управление

Либу в ESP поставь

Я буду готовую прошивку использовать (WiFi-iot). Вопрос именно по железу

Я буду готовую прошивку использовать (WiFi-iot). Вопрос именно по железу

Я напрямую, что на 8266, что на 32 тыкал: +3.3V, GND и нога с ESP напрямую))

Я напрямую, что на 8266, что на 32 тыкал: +3.3V, GND и нога с ESP напрямую))

Спасибо

Датчик кондея. Есть кондей/нет кондея. Нужен сканер банковских карт. Карточкой проводишь и он по тому, какую максиально сумму денег удалось с нее перевести, предсказывает вероятность наличия у тебя кондея.

А если кредитка )))))

А если кредитка )))))

Так по кредитному лимиту жи

Подскажите, чтобы подключить адресную светодиодную RGB-ленту (ws2812) - нужен какой то промежуточный контроллер? Или сигнальный провод от ленты сразу напрямую в ESP идет?

Земля общая, плюс тоже общий (через стабилизатор). Вот где ты заеьешься

Земля общая, плюс тоже общий (через стабилизатор). Вот где ты заеьешься

Можно чуть подробнее? Последнее слово пугает))

У тебя есть БП на напряжение ленты(+12 или +5). От минуса 2 провода - к минусу есп и к минусу ленты. От плюса 2 провода - к плюсу ленты и через стабилизатор 3.3в - к плюсу есп

Вариант когда лента питаетс от внешнего блока, а есп от юсб может тебе чё нить спалить или глючит если не повезет. Но работать скорее всего будет. Но это не нормально

На Хабре есть отличная статья про них

Если не сложно, киньте ссылку, пожалуйста

GitHub - rorosaurus/esp32-hub75-driver: A small, simple, passive driver for HUB75 based LED panels https://github.com/rorosaurus/esp32-hub75-driver

Как управлять «рекламными» LED-матрицами / Хабр https://habr.com/ru/post/372215/

привет, еспшки труднее ардуин программировать? там программатор нужен?

привет, еспшки труднее ардуин программировать? там программатор нужен?

смотря какие, многие с usb идут

а так простой переходник usb>uart

а это как-то можно понять по маркировке? например есп32 с камерой, для них программатор нужен или нет?

а это как-то можно понять по маркировке? например есп32 с камерой, для них программатор нужен или нет?

ну смотри если есть на плате usb разъем )

Как управлять «рекламными» LED-матрицами / Хабр https://habr.com/ru/post/372215/

Благодарю. Эту статью прочитал. Ссылки ни гитхаб, которые вы ранее давали, также смотрел. Но. Конкретизирую вопрос. Мне не очень понятна схема подключения, так как у меня есп32 38пин. И, такое предположение, что в матрицах (а у меня 2,5 64х32 1/16) немного различается схемотехника. На есп8266 я запускал, и то все было по кривому...

а это как-то можно понять по маркировке? например есп32 с камерой, для них программатор нужен или нет?

Программатор (это ft2232h) нужен, чтобы отлаживать программу, быстро проливать прошивку - по jtag. В esp32 прошит бутлоадер, который позволяет её проливать по uart (в частности, usb-ttl uart переходники)

ну смотри если есть на плате usb разъем )

логично! :) похоже что нету

Вот такая плата позволяет отлаживать esp32 и кучу всего вообще (т.к. она через openocd поддерживается), стоит на Али 4,5 сотни деревянных с доставкой

у меня вот такие модули. usb вполне хватает .пока...

Ну я как-то сносил бутлоадер

В итоге, только jtag

Благодарю. Эту статью прочитал. Ссылки ни гитхаб, которые вы ранее давали, также смотрел. Но. Конкретизирую вопрос. Мне не очень понятна схема подключения, так как у меня есп32 38пин. И, такое предположение, что в матрицах (а у меня 2,5 64х32 1/16) немного различается схемотехника. На есп8266 я запускал, и то все было по кривому...

А какие у матрицы этой выводы?

"лишние" пины - они ещё и выводы флешки вытащили, похоже.

А какие у матрицы этой выводы?

Китаец клянётся что такие

У тебя есть БП на напряжение ленты(+12 или +5). От минуса 2 провода - к минусу есп и к минусу ленты. От плюса 2 провода - к плюсу ленты и через стабилизатор 3.3в - к плюсу есп

Спасибо за расширенный ответ, понял. Теперь возникает ещё вопрос - какой модуль с Али можно использовать (я правильно понимаю, что с блока питания выйдет 5в на ленту и мне нужно оттуда же сделать 3.3в на ESP8266 и это всё называется согласование уровней? Это оно самое?). Не хочу ничего паять, хочу обойтись готовой приблудой. Что забить в поиск? Что мне нужно?

Нет, эта фотография не моей матрицы, суть выводов такая

"лишние" пины - они ещё и выводы флешки вытащили, похоже.

Да, абсолютно верно

У тебя есть БП на напряжение ленты(+12 или +5). От минуса 2 провода - к минусу есп и к минусу ленты. От плюса 2 провода - к плюсу ленты и через стабилизатор 3.3в - к плюсу есп

LM2596 пойдет для понижения с 5 до 3.3 вольт, чтобы сохранить "общий" плюс?

Спасибо за расширенный ответ, понял. Теперь возникает ещё вопрос - какой модуль с Али можно использовать (я правильно понимаю, что с блока питания выйдет 5в на ленту и мне нужно оттуда же сделать 3.3в на ESP8266 и это всё называется согласование уровней? Это оно самое?). Не хочу ничего паять, хочу обойтись готовой приблудой. Что забить в поиск? Что мне нужно?

Если у тебя БП даёт 5в и мощности хватает, то просто разрежь юсб и питай есп от него. На есп с дыркой юсб уже стоит стабилизатор

Мощность 50ма на лампочку, плюс 1а на есп, плюс запас 1/4. И.е. при 100 лампочках это 5А +1А на есп + 1А = 6А + 1.5А на запас

Мощность 50ма на лампочку, плюс 1а на есп, плюс запас 1/4. И.е. при 100 лампочках это 5А +1А на есп + 1А = 6А + 1.5А на запас

Спасибо!

50мА это на трехцветную в режиме белого свечения на 100% яркости. Один светодиод (синий или зелёный или красный) даёт 20А. У тебя их 3 в одном корпусе. Так как наверное в 100% белого ты все гонять не будешь, то берём 50, а не 60. С другой стороны 1А для есп это много, хватит 500 в нормальной работе. Но пики у есп32 бывают до 700ма. Так что тут запас. Минус учёт того что лампочки у тебя китайские (жрут больше, светят меньше) и блок питания китайский (даёт меньше заявленного). По стабилизаторам напряжения конкретно - возьми если есть возможность в чип-и-дип, там они "настоящие" и лучше соответствуют ТТХ

Ну и ещё вопрос Задача: Управлять яркостью освещения (строю умный дом, определяюсь с типом ламп) - какие лампы умеют светить диммироваться и какую приблуду прикрутить между ESP8266 и лампой? Программно, если я правильно понимаю, это будет управление ШИМ? А вот по железу вообще не понимаю что нужно в этом случае, подскажите люди добрые💡🕯🔦

Я на этапе выбора лампочек, должны быть А) для точечных светильников Б) для стандартного 27 цоколя Какие вообще варианты ламп могут диммироваться из esp в таком случае?

Е27 если и есть диммируемые (на 220) то они стоят недешево

Ну и ещё вопрос Задача: Управлять яркостью освещения (строю умный дом, определяюсь с типом ламп) - какие лампы умеют светить диммироваться и какую приблуду прикрутить между ESP8266 и лампой? Программно, если я правильно понимаю, это будет управление ШИМ? А вот по железу вообще не понимаю что нужно в этом случае, подскажите люди добрые💡🕯🔦

Позволь встряну со своим мнением: я бы лучше не ШИМил лампы. У них и без ШИМ есть проблемы с мерцанием, что, говорят, негативно сказывается на здоровье. Проблему с яркостью для себя решил просто количеством. Два выключателя. Могу включить 3, 7 или 10 спотов. Такой «свободы» вполне достаточно.

Так вам еще и схему с гальванической развязкой собрать надо

Позволь встряну со своим мнением: я бы лучше не ШИМил лампы. У них и без ШИМ есть проблемы с мерцанием, что, говорят, негативно сказывается на здоровье. Проблему с яркостью для себя решил просто количеством. Два выключателя. Могу включить 3, 7 или 10 спотов. Такой «свободы» вполне достаточно.

На шим можно сделать, только это будут светодиоды, а не Е27, ИМХО

Позволь встряну со своим мнением: я бы лучше не ШИМил лампы. У них и без ШИМ есть проблемы с мерцанием, что, говорят, негативно сказывается на здоровье. Проблему с яркостью для себя решил просто количеством. Два выключателя. Могу включить 3, 7 или 10 спотов. Такой «свободы» вполне достаточно.

Неплохое мнение на самом деле👍 Задумался... А так то - количество спотов для включения как выбирается? На каждый своё реле?

Позволь встряну со своим мнением: я бы лучше не ШИМил лампы. У них и без ШИМ есть проблемы с мерцанием, что, говорят, негативно сказывается на здоровье. Проблему с яркостью для себя решил просто количеством. Два выключателя. Могу включить 3, 7 или 10 спотов. Такой «свободы» вполне достаточно.

Это очень неплохой вариант, без лишних затрат

Неплохое мнение на самом деле👍 Задумался... А так то - количество спотов для включения как выбирается? На каждый своё реле?

Да. Два реле.

Неплохое мнение на самом деле👍 Задумался... А так то - количество спотов для включения как выбирается? На каждый своё реле?

Мосфет

можно на каждый спот, у меня например в зале 12 ламп в натяжном потолке

можно на каждый спот, у меня например в зале 12 ламп в натяжном потолке

И на каждую своё реле?

Можно ли на есп32 эмулировать юсб порт? Я хочу к принтеру есп приделать чтоб по вифи печатать, но хз как, наверное надо службу печати добавить
