Подключайте частотник к esp32 по modbus!) Раньше использовал DAC встроееный в esp, всё общемто работало на задание частоты... Но после того как перешёл на модбас такой каеф, ты его спросил - он тебе ответил, ты ему это, он тебе это в ответ)

Подключайте частотник к esp32 по modbus!) Раньше использовал DAC встроееный в esp, всё общемто работало на задание частоты... Но после того как перешёл на модбас такой каеф, ты его спросил - он тебе ответил, ты ему это, он тебе это в ответ)

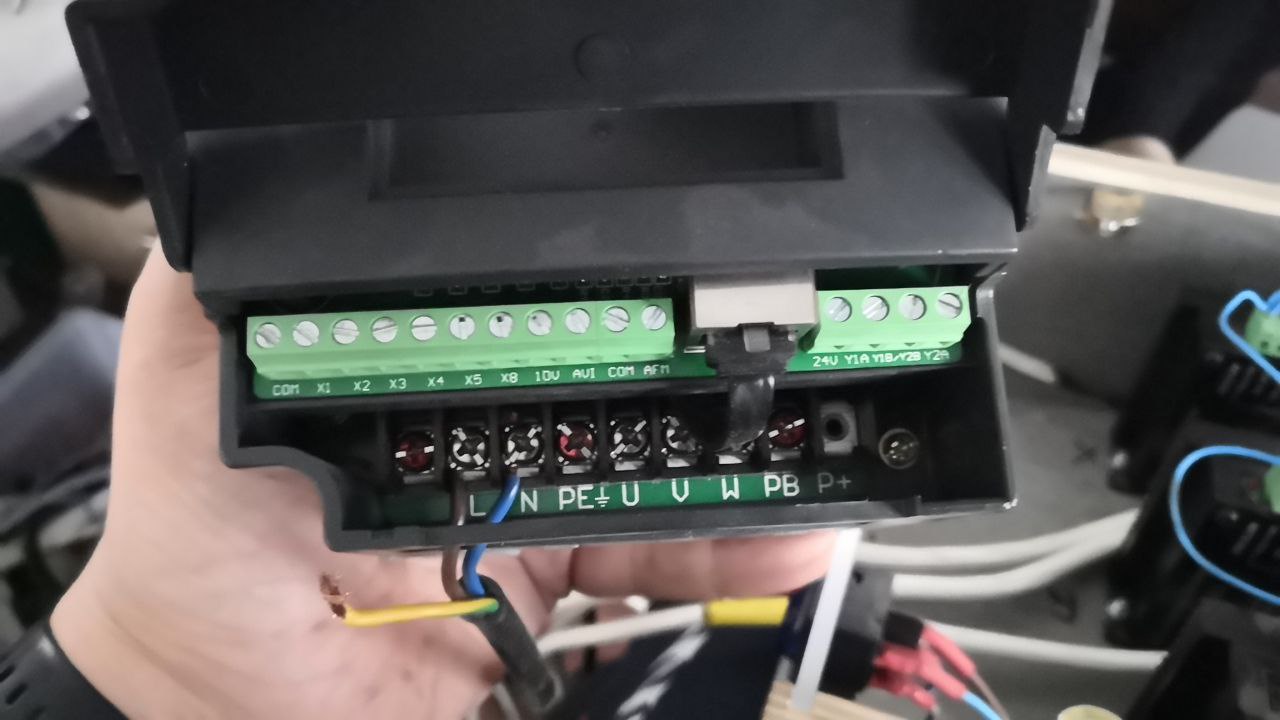

Земли нет а между com и 10v нет 10v

Земли нет а между com и 10v нет 10v

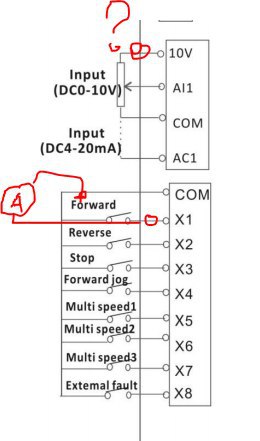

А, так если надо просто вкл выкл, тогда реле, и замыкать какой-нибудь Х1 и СОМ, Ну и настроить этот Х1 на включение / выключение

сначала кнопками проверь всё

Проводком между X1 и COM потестите) создайте руками имитацию реле)

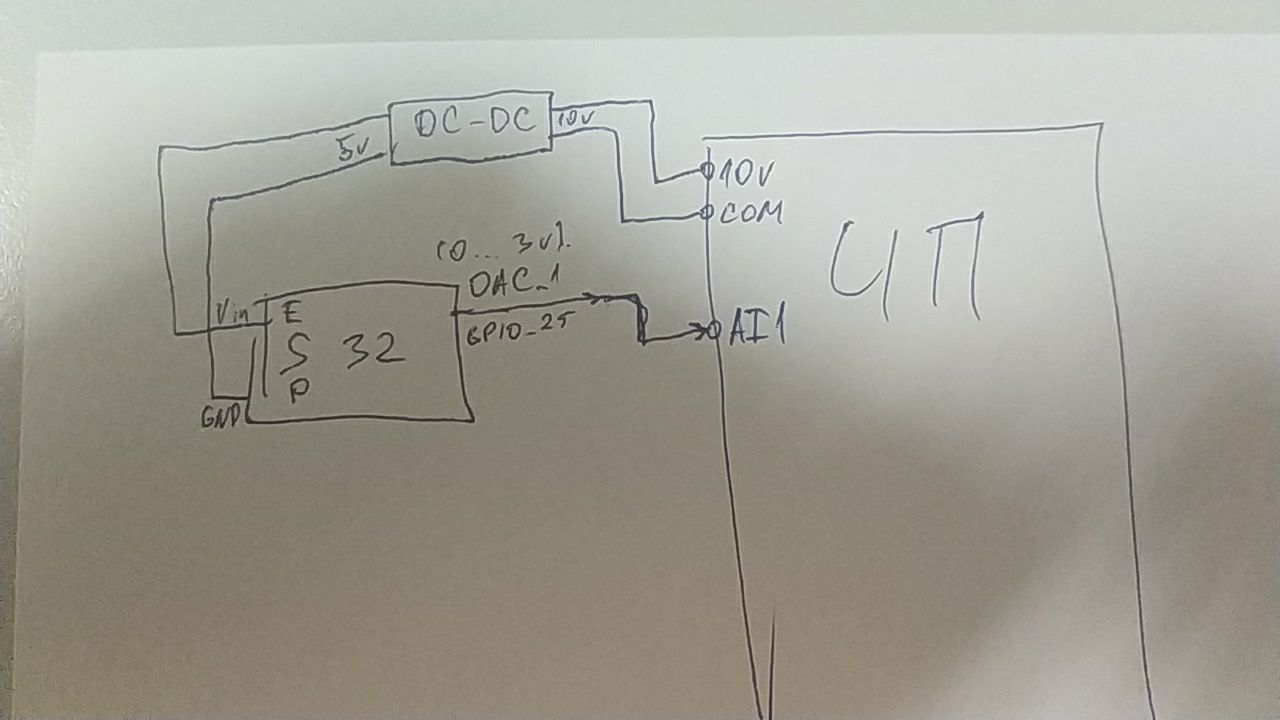

ага, т.е. надо точно убедиться что 10V есть. Если есть то можно от него попробывать запитать esp 32, но какой ток он может отдавать я не нашел в даташите. Насчет подачи вперед - померить ток который течет между контактами X1 и COM, если он меньше 10 мА, и напряжение на X1 меньше 3V или отстутствует, то можно подключить esp напрямую

По поводу питания от частотника есп вроде как и не надо мне этого, лишь по поводу включения соеденив гнд и spindleen с x1 ща надо поняьь

на моём частотнике между СОМ и Х1 12.8 Вольта

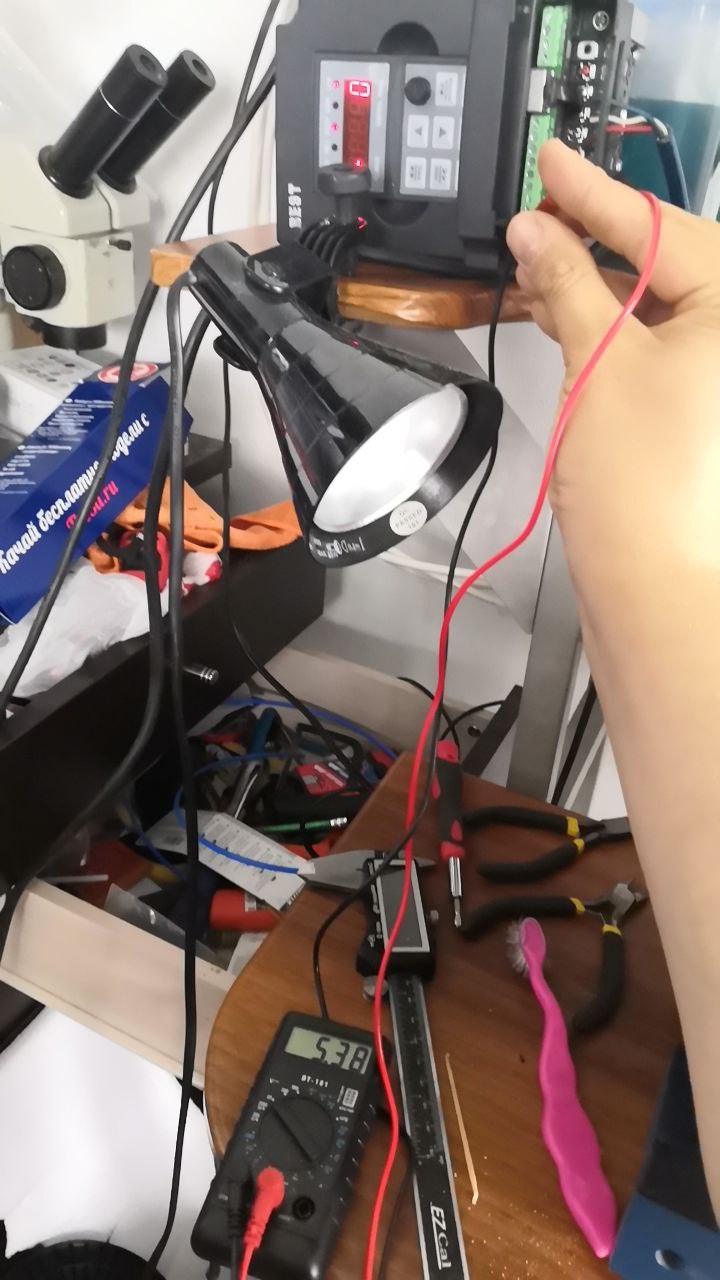

5.3в там

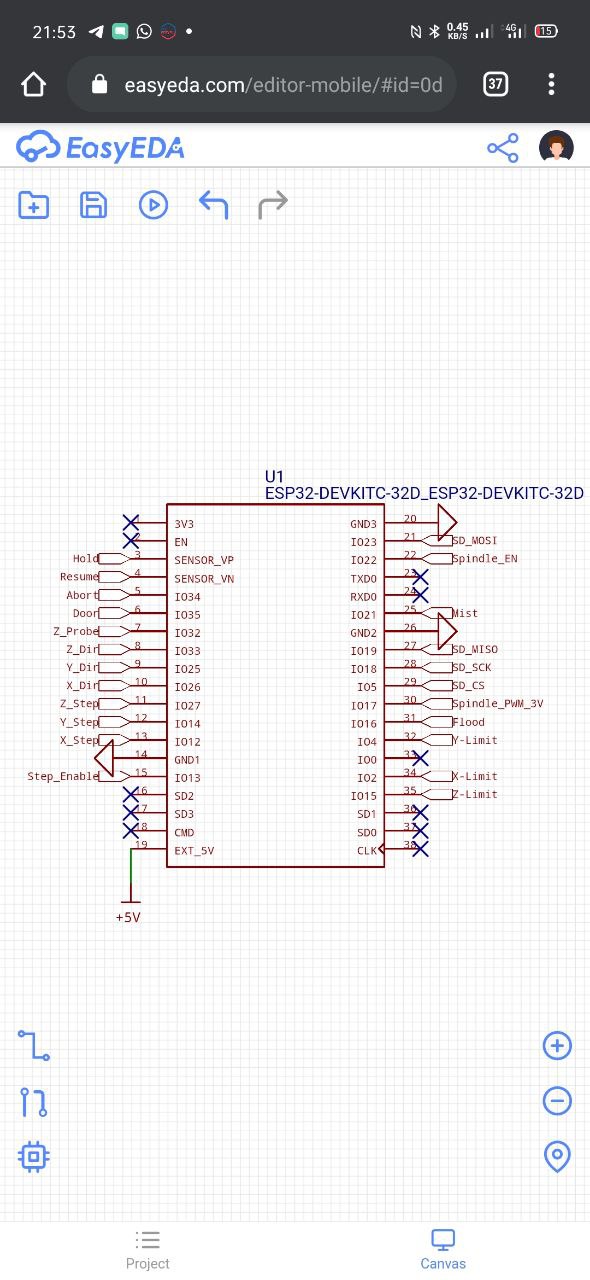

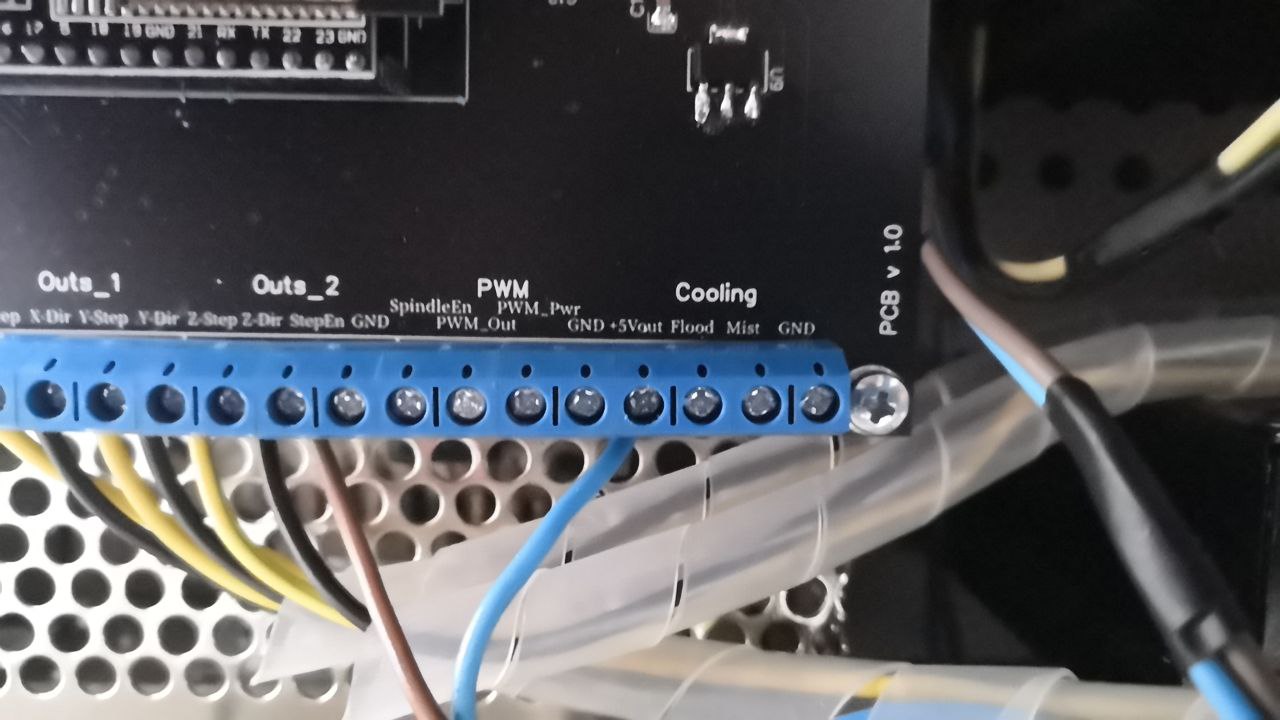

Так а какая разница выход spindle en соединяет землю с пином выходящим

Вон же выше
