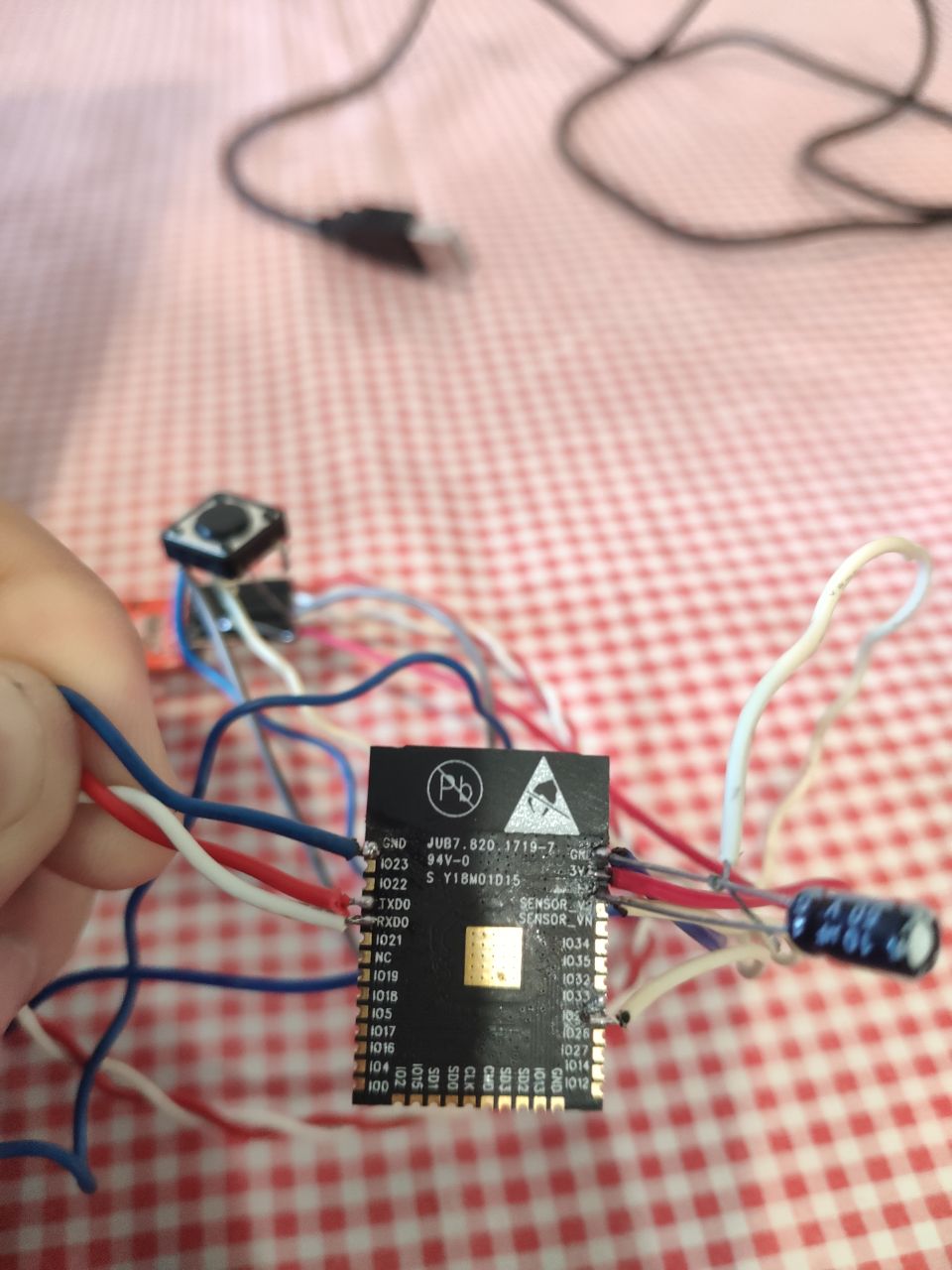

Что тут нужно замкнуть, чтобы перевести в. DL (FLASH) mode? Запаял конденсатор на en/gnd все равно толку нет

Что тут нужно замкнуть, чтобы перевести в. DL (FLASH) mode? Запаял конденсатор на en/gnd все равно толку нет

Стоп про отдельный модуль небыло речи. Я говорил про nodemcu

Стоп про отдельный модуль небыло речи. Я говорил про nodemcu

Есть и отдельный модуль wemos

какой нахуй конденсатор

помоему там 0 на землю надо как в 8266, не?

а EN через резитор на +3.3

Что тут нужно замкнуть, чтобы перевести в. DL (FLASH) mode? Запаял конденсатор на en/gnd все равно толку нет

https://github.com/espressif/esptool/wiki/ESP32-Boot-Mode-Selection - кажется тут ответ

помоему там 0 на землю надо как в 8266, не?

угу, точно

помоему там 0 на землю надо как в 8266, не?

The ESP32 will enter the serial bootloader when GPIO0 is held low on reset. Otherwise it will run the program in flash. - так и пишут,оказывается

так конденсатор тогда не нужен?

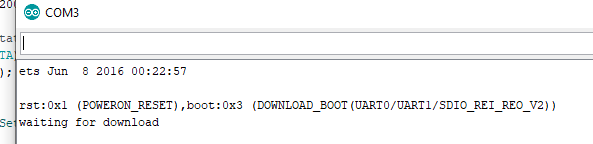

получилось, GPIO0 ->GND

Про что конкретно я говорил: есть клоны nodemcu в которые не переходят автоматом в режим загрузки прошивки. в чем глюк нужна задержка переключения EN в high относительно момента переключения IO0 в Low. Вот для создания такой задержки приходится ставить конденсатор. все это относиться к esp32

Товарищи, мне нужно ESP8266 общей землей, подать 0 на другой девайс, на одну ногу. digitalWrite(pin,LOW) работает, но HIGH я не могу сделать, потому что хз что там на той стороне. Через резюк в 10кОм не пашет. Как выкрутится? Оптопара или есть идея лучше?

А чем оптопара не устроила если ты не знаешь что там

все устраивает, думал может есть идея лучше. какой резюк нужен на оптопару? 817

1кОм, уже где-то делал, нашёл

Он же токо ограничиваюший зависит от напряжения на мк.

ESP8266, я подбирал как-то. 1кОм подходит для GPIO

Товарищи, мне нужно ESP8266 общей землей, подать 0 на другой девайс, на одну ногу. digitalWrite(pin,LOW) работает, но HIGH я не могу сделать, потому что хз что там на той стороне. Через резюк в 10кОм не пашет. Как выкрутится? Оптопара или есть идея лучше?

Что значит - хз что?

И какая скорость нужна

1кОм, уже где-то делал, нашёл

3.3-(1...2,5)=2,3..0,8 падение на резисторе /1ком =2.3...0.8 мка

Тупить будет нещадно

Да, 1. N-mosfet транзистор управляет низким уровнем напряжения, т.е исток-сток подключается в разрыв gnd, а чтобы он открылся нужно подать высокое напряжение. 2. Землю контроллера и транзистора нужно связать иначе не будет разности потенциалов.

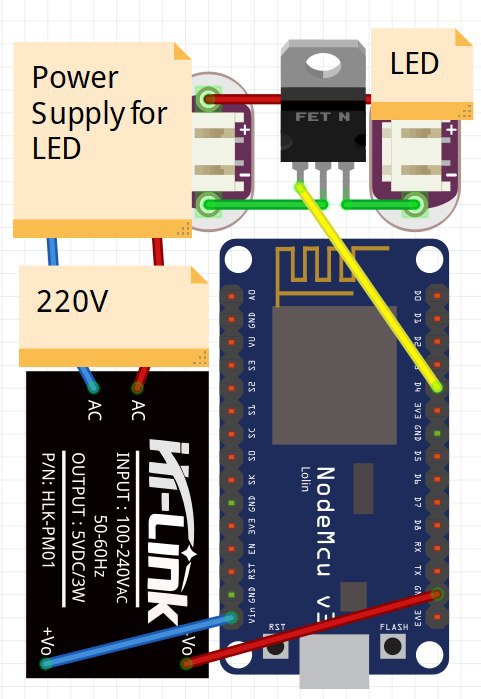

Спасибо за ответ. Если я правильно понял, то схему нужно переделать в такую?

слушай, а нельзя схему схемой нарисовать, хоть на бумажке, а? нихера же не понятно!

Боюсь, что на бумаге станет еще менее понятно

классная схема

чтобы спалить есп

во-первых отпирающее напряжение мосфета вольт 10

во-первых отпирающее напряжение мосфета вольт 10

Серьезно?

ну если я не прав, объясни, пожалуйста

просто так везде пишут, драйвера для них придумали

каскады из биполярного лепят

У меня с одного выхода есп управляется 4 мосфета на каждом из которых 25 ватт ленты

бывают мосфеты с логическим управлением

начинается от 2х вольт

бывают мосфеты с логическим управлением

их вроде трудно достать, или щас уже легко?

Мосфеты с матерей

легко

Мосфеты с матерей

маркировку можно?

маркировку можно?

тебе же сказали - с матерей 😝

новое поколение не знает маркировок

У меня с одного выхода есп управляется 4 мосфета на каждом из которых 25 ватт ленты

Можно схему?(тоже хочу сделать управление лентами)

новое поколение не знает маркировок

Очень смешно.

Можно схему?(тоже хочу сделать управление лентами)

эммм... выход МК на затвор, исток на землю?

Очень смешно.

ну так прекратите говорить смешные вещи... "мосфеты с матерей", лля

эммм... выход МК на затвор, исток на землю?

Про резистор скажи

маркировку можно?

с IRL у них маркировка начинается для International Rectifie

Про резистор скажи

ну скажем так, резистор хорошо, но не обязательно а то еще придется про закрывающий между затвором и истоком говорить

ну скажем так, резистор хорошо, но не обязательно а то еще придется про закрывающий между затвором и истоком говорить

ещё можно сказать про расчёт периода срабатывания, который может не совпасть с периодом шима)

ну не будет же никто мегагерцами шимить

ну вдруг

Я все-таки не понимаю, как моя схема спалит есп?

https://youtu.be/LvXOHIngPmU

Коллеги если кто-то сталкивался с ошибкой при Update по https, ошибка 6(timeout), я запилил фикс, правда espressiff видимо болеет, еще не приняли патч https://github.com/espressif/arduino-esp32/pull/3691

Коллеги, кто делал NAS на роутере для IP камер? Есть вопрос, в личку пжлст.

Мучение. Не удобно. NVR стоит 100 баксов... стоит ли?

Я все-таки не понимаю, как моя схема спалит есп?

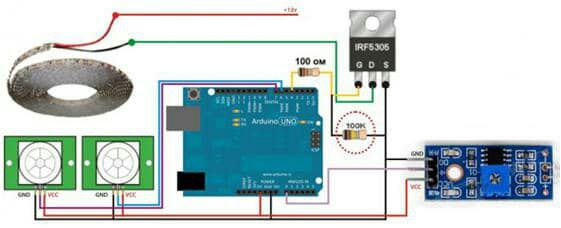

Транзистор так устроен, что у него нету физической развязки между выводами. Поэтому ток может протекать с затвора на сток. Поэтому между затвором транзистора и пином ставят токоограничивающий резистор ом так 200. Ещё не хватает подтягивающего резистора. И коллеги правильно сказали, что транзистор mosfet нужно подобрать такой, который открывается от напряжения логического уровня esp, т.е 3.3в. схема примерно такая должна получиться.

Спасибо

Транзистор так устроен, что у него нету физической развязки между выводами. Поэтому ток может протекать с затвора на сток. Поэтому между затвором транзистора и пином ставят токоограничивающий резистор ом так 200. Ещё не хватает подтягивающего резистора. И коллеги правильно сказали, что транзистор mosfet нужно подобрать такой, который открывается от напряжения логического уровня esp, т.е 3.3в. схема примерно такая должна получиться.

Вы так не пугайте человека

200 Ом в затворе...

И ток со стока в затвор...

Ужоснах

Коллеги, кто делал NAS на роутере для IP камер? Есть вопрос, в личку пжлст.

Роутер роутеру рознь.

У кого-то роутером мамка стоит на x86, чё б и не сделать

У кого-то роутером мамка стоит на x86, чё б и не сделать

cспасибо, разобрался, диск был с ошибками и прав rw не хватало

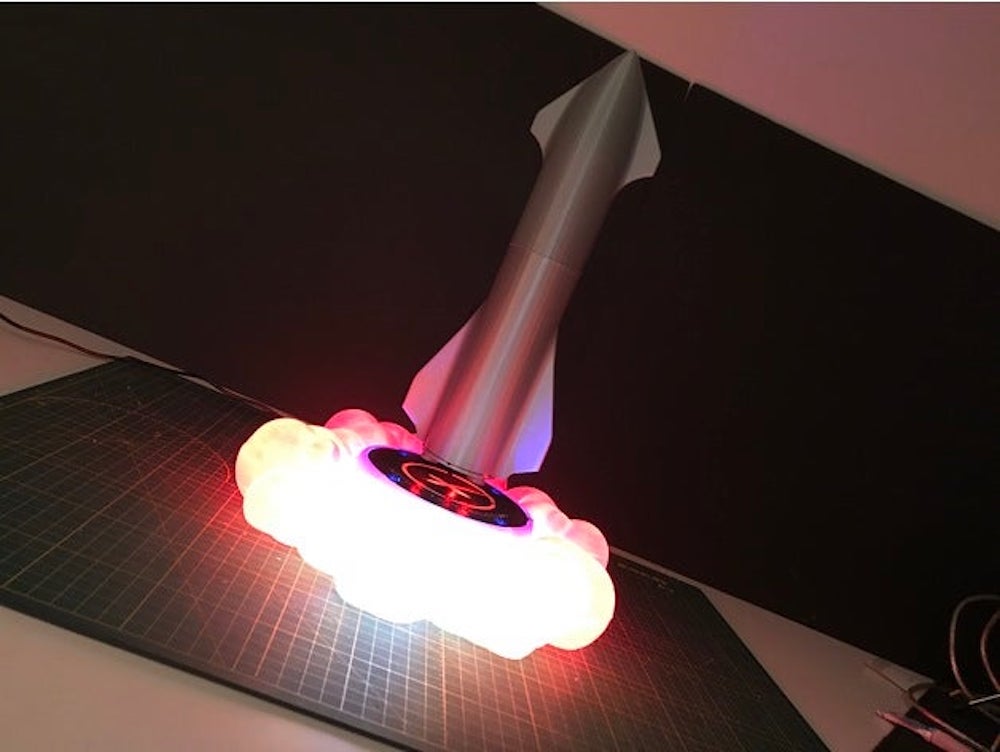

This SpaceX fan created a levitating Starship lamp Although you might not be able to build or house your own SpaceX Starship, YouTuber “Embrace Racing” has created a levitating lamp model that will be much more attainable for non-multi-billionaires. The lamp’s landing pad features an Arduino Nano inside, which is used with WS2812 LEDs to simulate the smoke plume of the rocket through a 3D-printed “clear” PLA diffuser. The base also contains a levitating module capable of supporting up to 400g to suspend the spacecraft in midair. While its height would tend to make it unstable, the onboard levitating magnet lowers the center of gravity, along with a battery and three LEDS that provide light from the bottom of the rocket itself. https://blog.arduino.cc/2020/02/18/this-spacex-fan-created-a-levitating-starship-lamp/

/

Уважаемый, я так понимаю конструктивная критика не ваш конёк. Что конкретно не так?

Вы так не пугайте человека

200 Ом в затворе...

И ток со стока в затвор...

Ужоснах

У кого-то роутером мамка стоит на x86, чё б и не сделать

интересно а микротик потянет на себе сервисы: домостикс + видеонаблюдение + астериск телефонию 10 внутренних 1 внешний + роутинг по времени и правилам + нас в его сторону посматриваю RBD52G-5HACD2HND-TC

Уважаемый, я так понимаю конструктивная критика не ваш конёк. Что конкретно не так?

Время переключения транзистора

Мне просто лень переписывать в чат курс электроники

интересно а микротик потянет на себе сервисы: домостикс + видеонаблюдение + астериск телефонию 10 внутренних 1 внешний + роутинг по времени и правилам + нас в его сторону посматриваю RBD52G-5HACD2HND-TC

Процессорно-интенсивные операции типа кодеков

это знаю что кодинг декодинг много времени едят

чисто в теориии а лучше в практике интерес , чтобы не потратить зря денег

Думаю, что не стоит
