Fenribel
Спасибо! Надо сделать свой прототип, а мелочи, связанные с выбором операционника, отдавать кому-то на аутсорс...
Fenribel
https://www.promelec.ru/product/47531/
А вот такие штуки нормально использовать для питания биполярного ОУ?
Forteng
Вопросик есть. Собрался подключить esp32 к hmi дисплею типа dwin. Теперь вопрос: я правильно понимаю, что контроллер и дисплей общаются чисто командами serial порта? Т.е. я подключаю tx rx uart, даю питание и все пашет? Понятно, что мне нужно юзать библиотеку типа serial. Другие же вроде как не надо? (Сейчас инфа интересует только со стороны контроллера). Дисплея пока нет. Хочу оставить возможность втыкания экрана в контроллер без перекомпиляции кода.
Dmitry
https://www.promelec.ru/product/47531/
А вот такие штуки нормально использовать для питания биполярного ОУ?
Двуполярное питание это всегда очень деликатная тема. Делал дцдц, шумновато выходит.
Из любого степдауна с плюсом выхода можно схему вывернуть с получением минуса. Можно сепики приспособить, топология с развязкой у них. А надо было +/- 300в и сотню ватт - все сложно
Fenribel
Двуполярное питание это всегда очень деликатная тема. Делал дцдц, шумновато выходит.
Из любого степдауна с плюсом выхода можно схему вывернуть с получением минуса. Можно сепики приспособить, топология с развязкой у них. А надо было +/- 300в и сотню ватт - все сложно
Да, я думаю по вашей схеме соберу со смещением нуля -- и не нужно будет никакое двуполярное питание
Roman
Roman
Sergey
ok-home

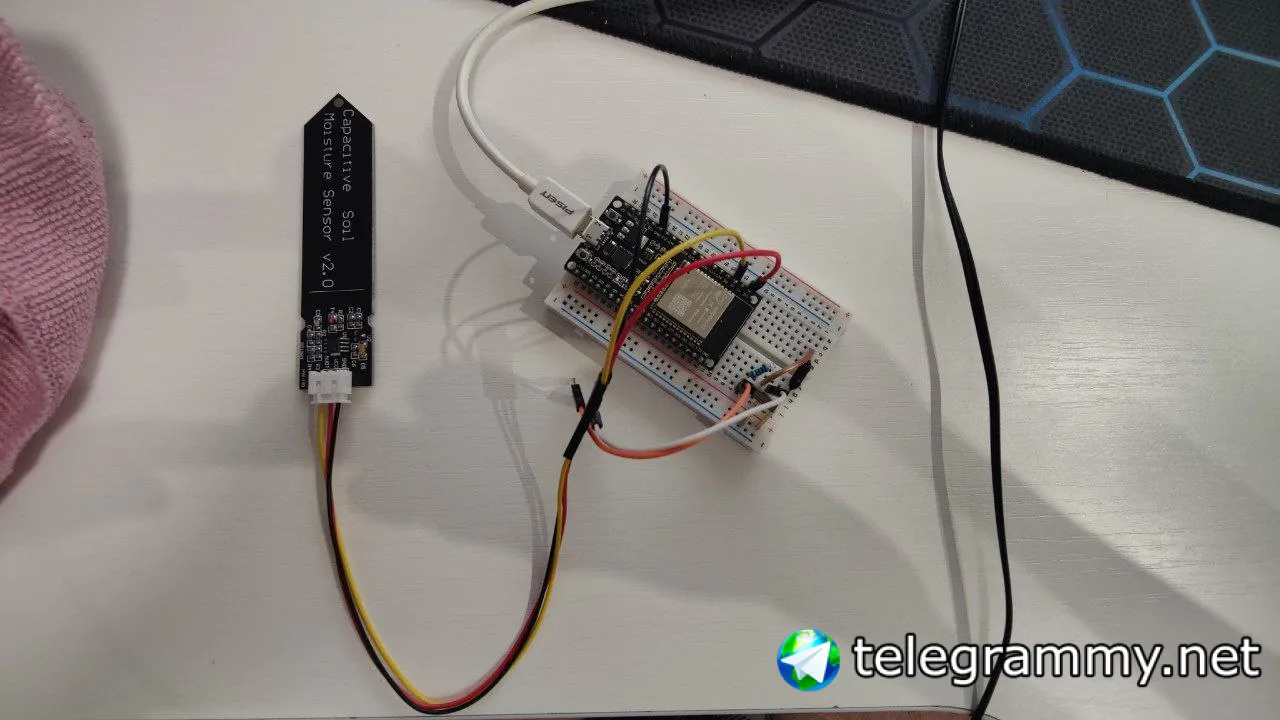

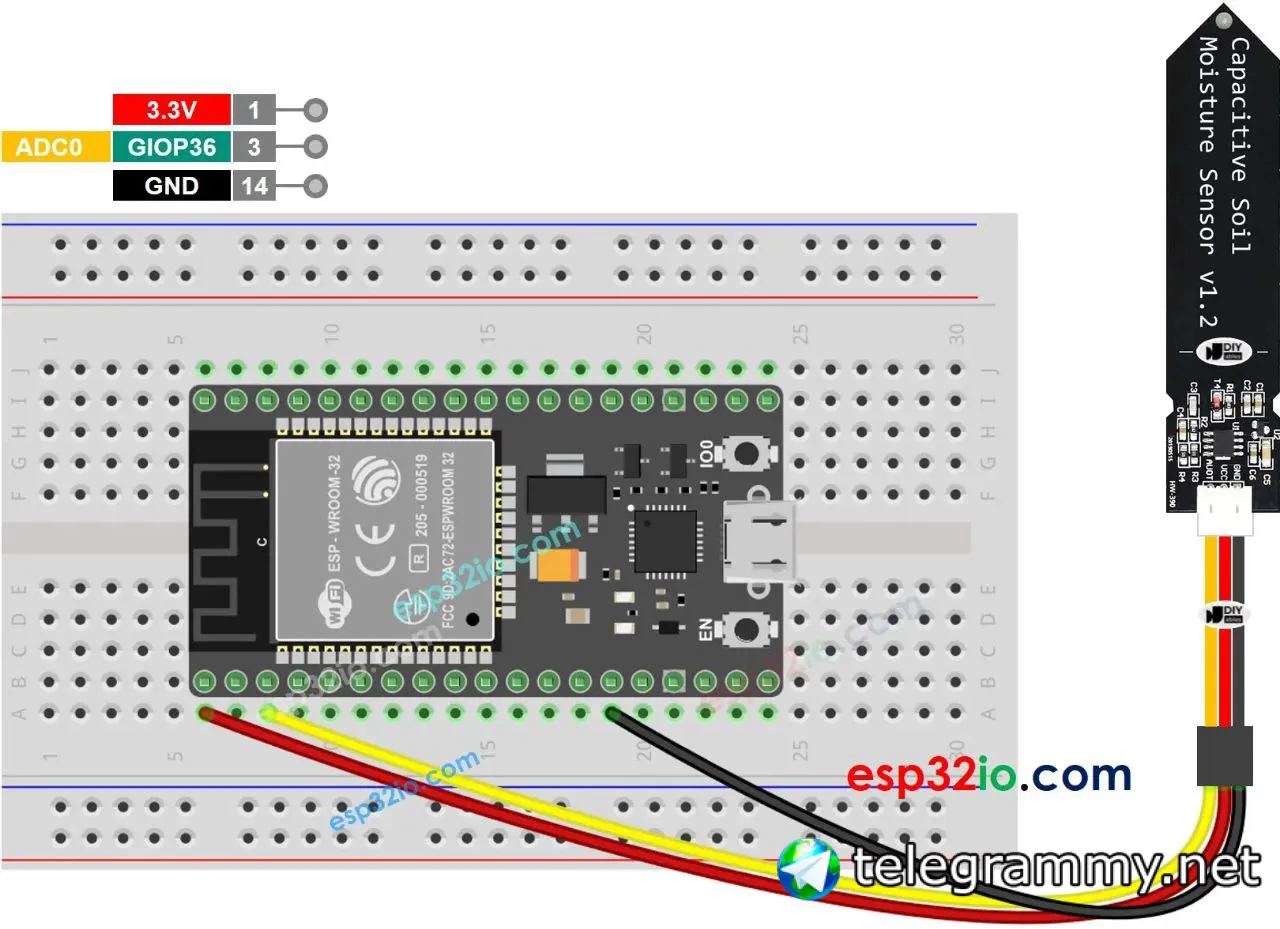

У вас черный провод куда идёт, на землю что-ли?
там девкит на 38 ног, я посмотрел уже, подключено вроде правильно
Tip31_Сервис
Roman

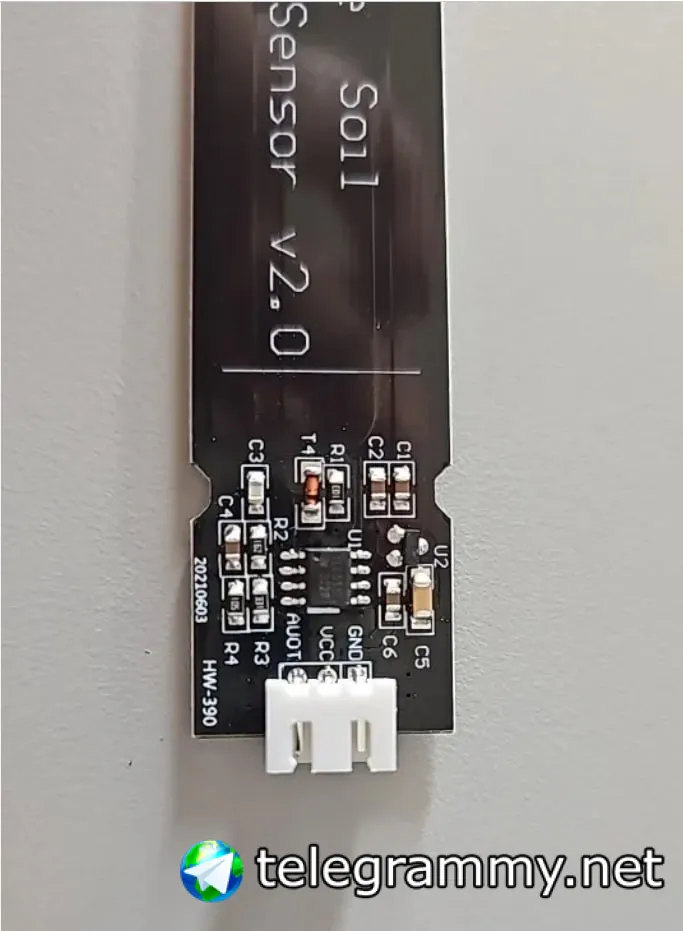

На ардуине проверяли??? https://robotchip.ru/obzor-emkostnogo-datchika-pochty/
А вот ардуинки нет под рукой. Интересно почему замеряя мультиметром аналоговый сигнал всегда 0.7В что как-будто странно
Mik
А вот ардуинки нет под рукой. Интересно почему замеряя мультиметром аналоговый сигнал всегда 0.7В что как-будто странно
Ну там не совсем аналоговый сигнал, там шим, и конденсатор его сглаживает.
Roman
Ну там не совсем аналоговый сигнал, там шим, и конденсатор его сглаживает.
А как тогда на esp корректно читать его на аналоговом пине?
Dan
А как тогда на esp корректно читать его на аналоговом пине?
Прочитать показания на сухую и на полностью мокрую, полностью сухой допустим это 500 = 0%, полностью мокрый это 900= 100% исходя из этого дальше код лепить, то есть если 700 то это 50%
Roman
Прочитать показания на сухую и на полностью мокрую, полностью сухой допустим это 500 = 0%, полностью мокрый это 900= 100% исходя из этого дальше код лепить, то есть если 700 то это 50%
Он на мокрую и на сухую всегда показывает 750
Roman
Из туториалов у людей зачастую сухой это 500, влажный 200. В моём случае значения не меняются вообще. В ide читаю с 36 пина (А0)
Mik
Он на мокрую и на сухую всегда показывает 750

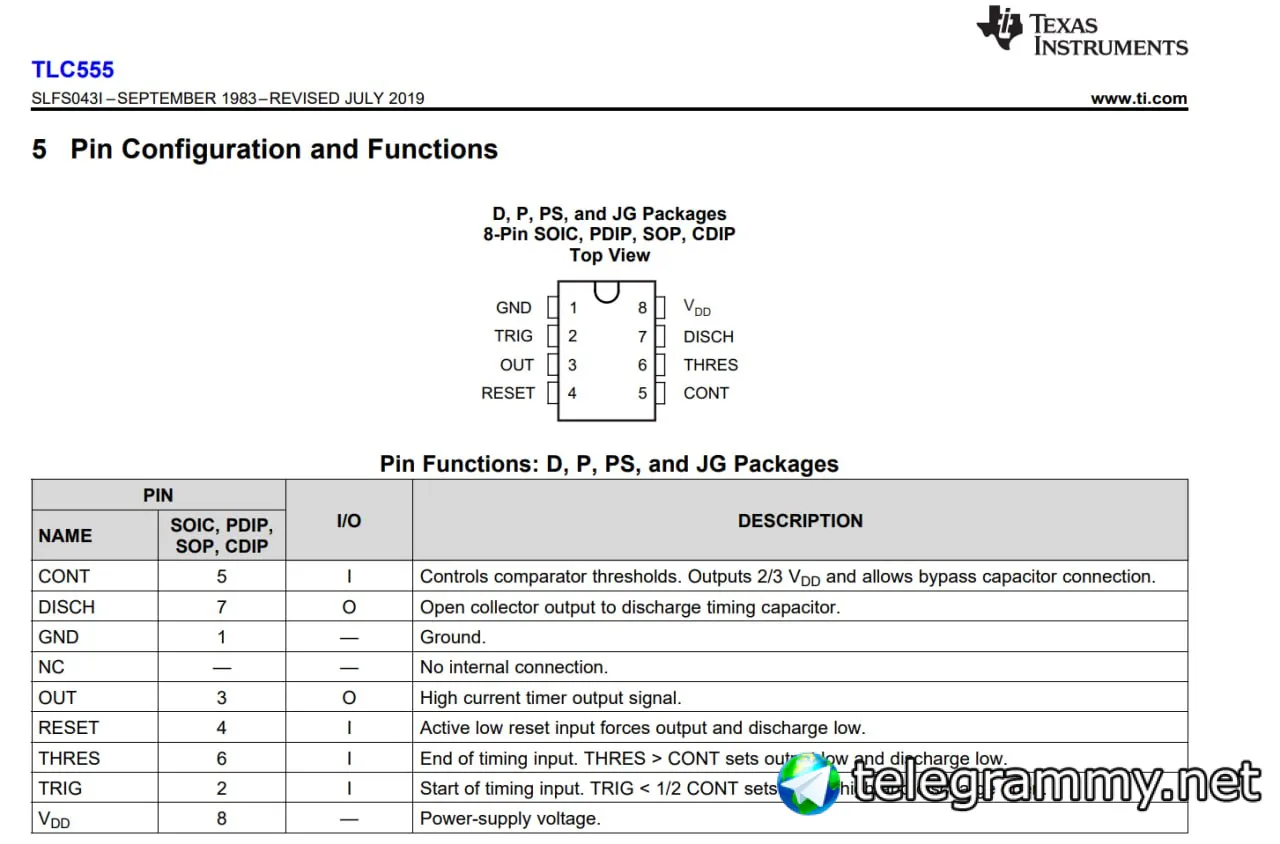

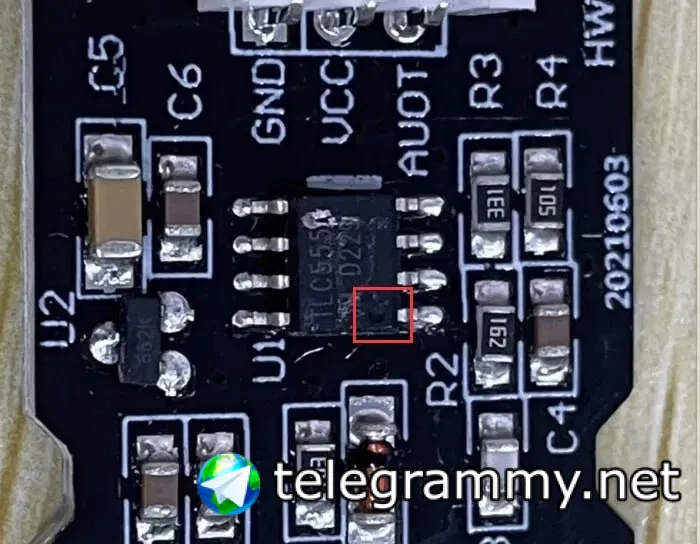

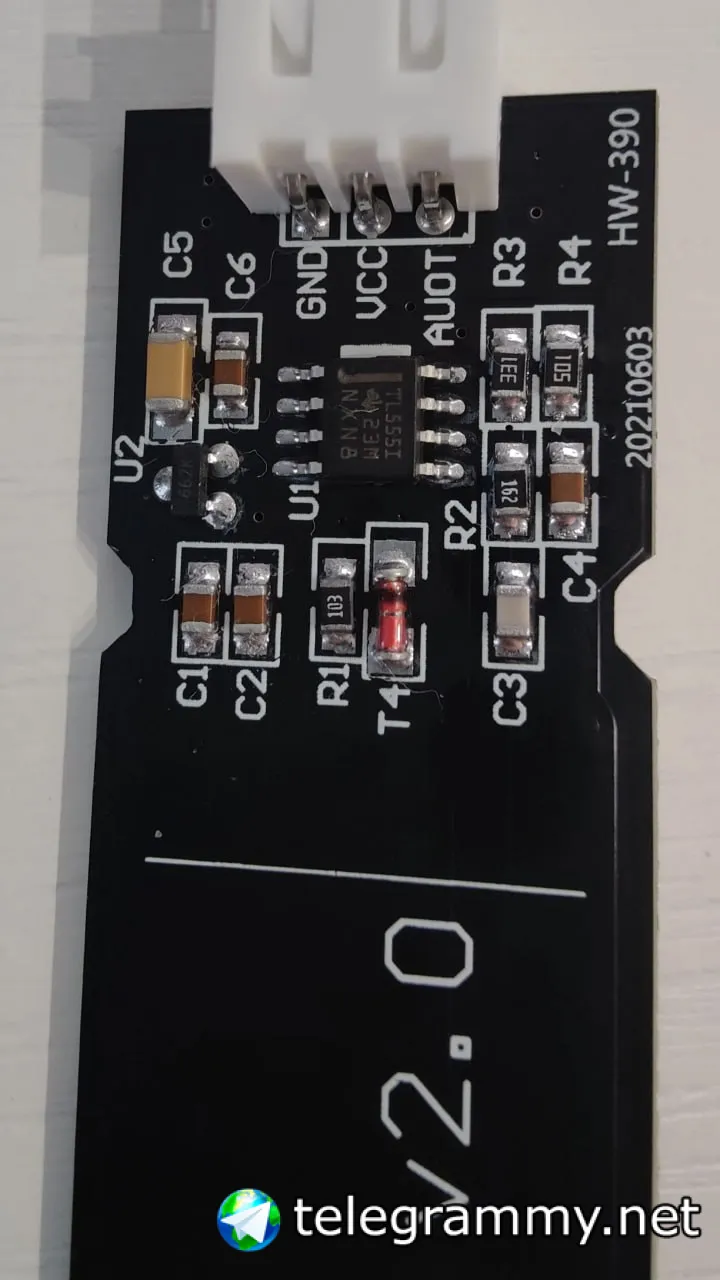

Значит конденсатор который в землю втыкается нехурычит, или что то еще с проводкой. Схема есть, можно искусственно ёмкости накинуть конденсатором. Или 555 дохлый.
Roman
Roman
Roman
Евгений
Miron

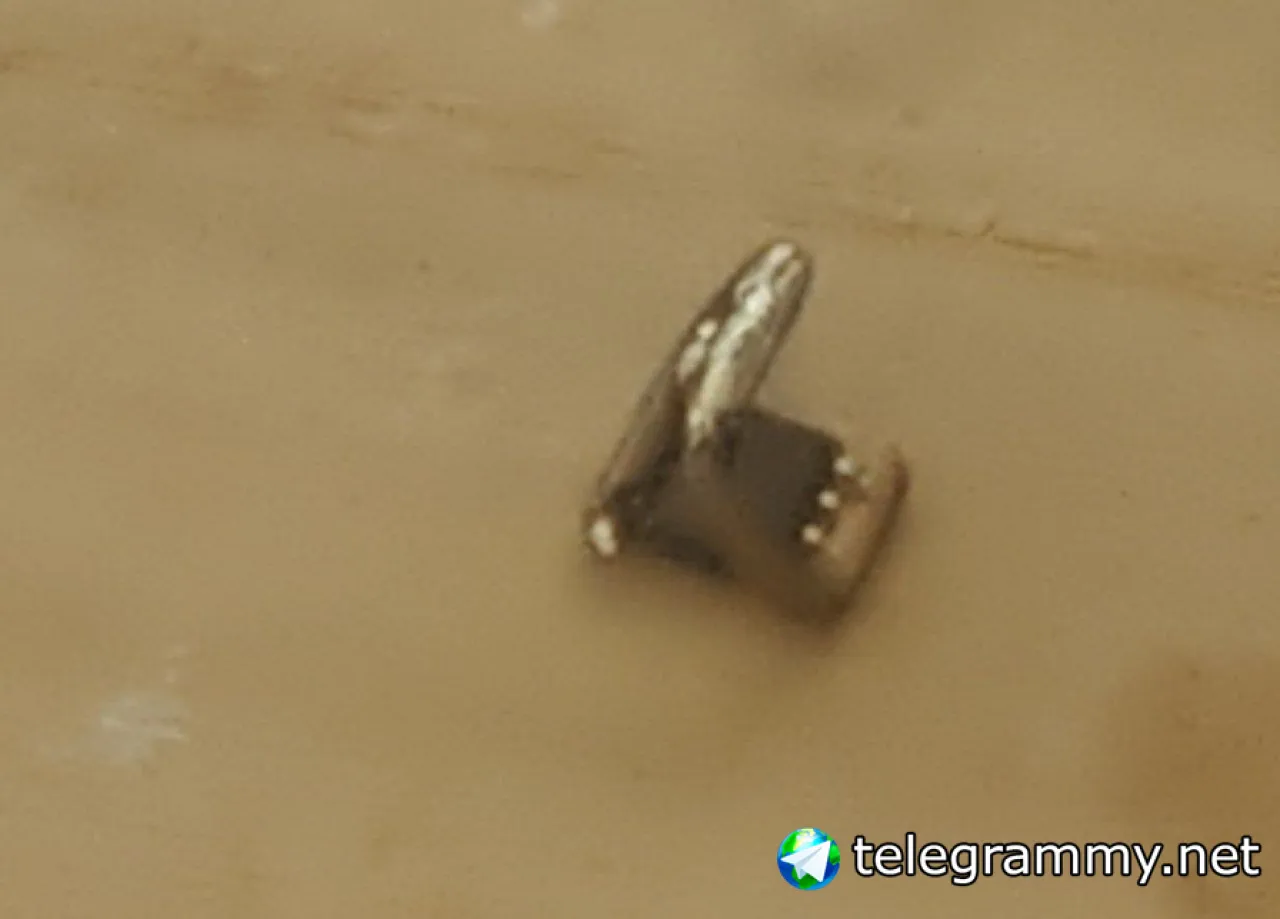

завози мне, я сдую
Roman
Я к сожалению не профи, но есть паяльник t85 с жалом bc2 и флюс глицериновый. Реально перепаять?
Miron
Я к сожалению не профи, но есть паяльник t85 с жалом bc2 и флюс глицериновый. Реально перепаять?
проще от Москвы до Смоленска пешком дойти
Roman
Сложно якобы? Ну тут просто вариант либо вернуть открыть спор, либо перепаять...
Miron
Сложно якобы? Ну тут просто вариант либо вернуть открыть спор, либо перепаять...
в каком городе вы?
оно еще не факт что рабочее если переполюсовка могло и сгореть, я хз че там у вас
Andrey
Можно неаккуратно отпаять, жёстко отламывая ноги, а потом аккуратно припаять новую.
Roman
в каком городе вы?
оно еще не факт что рабочее если переполюсовка могло и сгореть, я хз че там у вас
Miron
не, врятли оно переполюсованно
Евгений
Я к сожалению не профи, но есть паяльник t85 с жалом bc2 и флюс глицериновый. Реально перепаять?
Капни на стороны соплю, да побольше! Чтобы остывать не успевала и паяльником одну сторону нагрел - чуть поднял, вторую нагрел и ещё чуть поднял
Roman
Капни на стороны соплю, да побольше! Чтобы остывать не успевала и паяльником одну сторону нагрел - чуть поднял, вторую нагрел и ещё чуть поднял
не, отпаять я смогу. Есть медная оплетка для снятия припоя. Вот припаять уже хз) Я на уровне любителя только могу простые штуки
Miron
попроси за шоколадку чтобы в сервисном тупо передули, я бы тебе вообще бесплатно помог)
Ну или то что Евгений предложил, варик хороший
Евгений
не, отпаять я смогу. Есть медная оплетка для снятия припоя. Вот припаять уже хз) Я на уровне любителя только могу простые штуки
О, плёткой это ты чего удумал? =)))
Евгений
попроси за шоколадку чтобы в сервисном тупо передули, я бы тебе вообще бесплатно помог)
Ну или то что Евгений предложил, варик хороший
Главное чтобы он пальцами не начал поднимать "тяжёлую" микру
Miron
не, отпаять я смогу. Есть медная оплетка для снятия припоя. Вот припаять уже хз) Я на уровне любителя только могу простые штуки
чел просто отнеси в сервисный центр или попроси кого то у кого есть фен. МОжешь еще двумя паяльниками конечно попробовать
Евгений
чел просто отнеси в сервисный центр или попроси кого то у кого есть фен. МОжешь еще двумя паяльниками конечно попробовать
С двух паяльников, сильно :)))
Roman
Главное чтобы он пальцами не начал поднимать "тяжёлую" микру
да не. Пинцет есть) Попробую ради интереса, получится не получится, если что верну тогда
Евгений
да не. Пинцет есть) Попробую ради интереса, получится не получится, если что верну тогда
Погоди!
Фоткай для жалобы, видео качественное сними
Miron
и на видос запакуй еще
Roman
да, сделал фотки и видео
Vladimir
Аргентина
Сложно якобы? Ну тут просто вариант либо вернуть открыть спор, либо перепаять...
спор в любом случае открывать
Miron
оооо рЕФАТЬ бабочики
Dmitry
да, сделал фотки и видео
После оплетки примени сплав розе, нужно остатки олова расплавить в легкоплавкий сплав. Сильно проще будет снимать микрухи и большего размера
Евгений
После оплетки примени сплав розе, нужно остатки олова расплавить в легкоплавкий сплав. Сильно проще будет снимать микрухи и большего размера
У него фена нет, какая ещё Роза? :)))
Dmitry
У него фена нет, какая ещё Роза? :)))
Донна роза. Как раз если нет фена - снижаем температуру сплава и 48 ног чип легко отходит бех перегрева платы
Сергей
У него фена нет, какая ещё Роза? :)))
Галогеновый прожектор + диммер в розетку (там обычно BTA16 внутри). =)
ROhmsteR
Я к сожалению не профи, но есть паяльник t85 с жалом bc2 и флюс глицериновый. Реально перепаять?
Тогда выпаивай паяльником в капле сплава розе и не говори, что и его нет, как и фена
Dmitry
Галогеновый прожектор + диммер в розетку (там обычно BTA16 внутри). =)
Да, подтверждаю - 50-75вт галогенка как подогреватель - волшебно. При засветке с двух сторон за пару минут отпаивает чип. Еще бы контроль нагрева иметь. И не слепить. Но это детали
Аргентина
Галогеновый прожектор + диммер в розетку (там обычно BTA16 внутри). =)
https://t.me/ru_arduino/2063187
Dmitry
Тогда выпаивай паяльником в капле сплава розе и не говори, что и его нет, как и фена
Два паяльника и чтоб руки не с будуна)
ROhmsteR
Можно ещё прикуривателем из автомобиля отпаять
Сергей
Короче, древняя недостатья на давно мёртвом сайте. Но способ рабочий, я так TQFP48 отпаивал. =) http://www.getchip.net/posts/054-vypaivaem-smd-komponenty/
Mik
да не. Пинцет есть) Попробую ради интереса, получится не получится, если что верну тогда
Залудить конец оплётки, приложить сверху, на одну сторону. Поддеть отвёрткой мелкой, отогнуть, отпаять другую сторону. Выгнуть ноги на место.
Дио
Добрый вечер. Посоветуйте, какого сечения МГТФ удобнее в работе с платами и компонентами?
Aleksey
Добрый вечер. Посоветуйте, какого сечения МГТФ удобнее в работе с платами и компонентами?
Приветствую!Я в основном использую 0.12. вполне хватает. Если силовые линии, то проволоку ММ
TR
Добрый вечер. Посоветуйте, какого сечения МГТФ удобнее в работе с платами и компонентами?
Нафик он нужен, его же фик зачистишь, а мелкий даже спец инструментом (любители жечь идите лесом, здоровье дороже). Мода на мгтф пришла из дремучих времен когда его безвозмездно перли с военных заводов и кроме 40-ваттных паяльников ничего не было. Любой в пвх изоляции берите. Хоть типа такого: https://aliexpress.ru/item/1005001698211718.html Сечение любое - тут больше от лично ваших мануальных навыков зависит (кому-то удобнее потолще, другим и самый мелкий норм)
Ctef
мгтф очень удобен в прототипировании, например можно припаять к ножке soic или даже QFP, с ПВХ изоляцией это будет сделать сложно зачищаю обычно скальпелем использую от 0.5 до 0.05
Ilnar

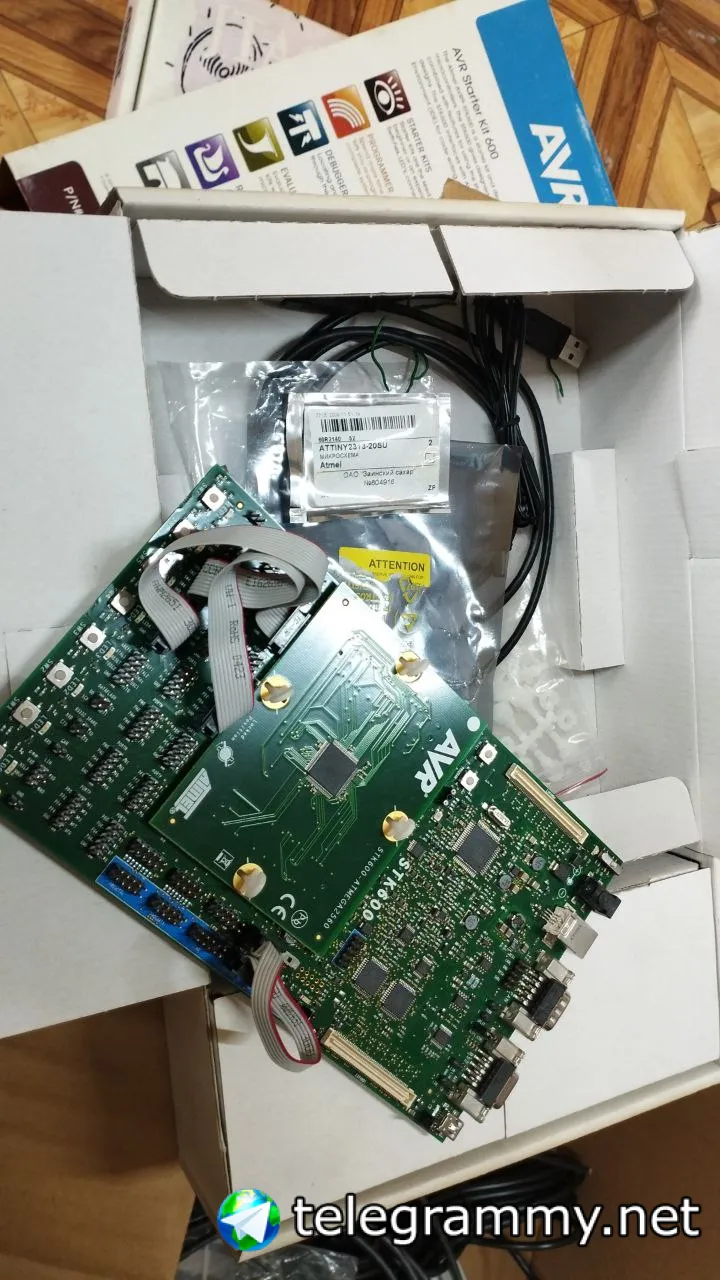

Не в тему канала спрошу, что за фигня это?
Евгений
Кусок зелёной платы... Думаешь по таким вводным понятно будет?
Приди к врачу и скажи: доктор у меня яйца синие
Velezer
Ctef
ok-home
Не в тему канала спрошу, что за фигня это?
видимо в гугле забанили -
https://www.chipdip.ru/product/atstk600
Евгений
там вроде как написано, отладочная плата от microchip
Я даже уверен, что на коробке описание есть :)))
Ctef
оттуда и прочитал ))
Ivan
мгтф очень удобен в прототипировании, например можно припаять к ножке soic или даже QFP, с ПВХ изоляцией это будет сделать сложно зачищаю обычно скальпелем использую от 0.5 до 0.05
а можно погреть кончик зажигалкой и медная начинка вылезеет из тефлоновой оболочки)
Sergey
Ilnar
видимо в гугле забанили -
https://www.chipdip.ru/product/atstk600
Искать лень🤭, уборку делаю небольшую, на выброс отбираю барахло всякое. Спасибо за информацию.
Евгений
Искать лень🤭, уборку делаю небольшую, на выброс отбираю барахло всякое. Спасибо за информацию.
Ты там все подряд не выбрасывай! :)))
Ruslan
я просто выкидываю всё, ибо искать кружки — откуда столько свободного времени
Евгений
я просто выкидываю всё, ибо искать кружки — откуда столько свободного времени
За тобой выехали...
Ruslan
Ilnar
я просто выкидываю всё, ибо искать кружки — откуда столько свободного времени
Если знакомые спросят уж, а так, искать 🤔🤷♂
