Привет всем, подскажите пожалуйста.
Имеется коллекторный двигатель постоянного тока. С резистора, включенного в цепь мотора снимается напряжение и идёт на компаратор. Если давать ШИМ на мотор постепенно , то опорное компаратора стоит на месте. Если давать максимальный ШИМ на привод, опорное компаратора начинает расти вверх. Опорное сформировано делителем. Вопрос, как можно стабилизировать опорное
stеfan
Схема нужна для защиты мосфетов от заклинивания двигателя. Мосфеты управляются драйвером, у которого есть управляющая ножка.
stеfan
При малом шиме все ок, при полном шиме опорное съезжает и отключение не срабатывает
Indr1x
Чет непонятное, у вас опорное задано делителем от источника питания. Вы врубаете шим, опорное уползает. как? Источник начинает выдавать большее напряжение?
Andy
Привет всем, подскажите пожалуйста.
Имеется коллекторный двигатель постоянного тока. С резистора, включенного в цепь мотора снимается напряжение и идёт на компаратор. Если давать ШИМ на мотор постепенно , то опорное компаратора стоит на месте. Если давать максимальный ШИМ на привод, опорное компаратора начинает расти вверх. Опорное сформировано делителем. Вопрос, как можно стабилизировать опорное
А приведите принципиальную схему, а то пока по описанию вроде как компаратор измеряет крутизну фронтов у вашего ШИМ :)
Евгений
Господа, пожалуйста, пользуйтесь кнопкой редактировать сообщение, не надо одну мысль размазывать на пачку сообщений по 2-3 слова
stеfan
stеfan
Ruslan
это бан )))
Mezzo Lab
Привет всем, подскажите пожалуйста.
Имеется коллекторный двигатель постоянного тока. С резистора, включенного в цепь мотора снимается напряжение и идёт на компаратор. Если давать ШИМ на мотор постепенно , то опорное компаратора стоит на месте. Если давать максимальный ШИМ на привод, опорное компаратора начинает расти вверх. Опорное сформировано делителем. Вопрос, как можно стабилизировать опорное
А нахрена в цепи двигателя резистор
Схуяли не снимать с коллекторов? Ну или чего там у транзисторов...
Книжки читай
Mezzo Lab
Говно схема
ㅤ
А нахрена в цепи двигателя резистор
Схуяли не снимать с коллекторов? Ну или чего там у транзисторов...
Книжки читай
Че посоветуешь? Страуструпа или таненбаума? Или Дениса?
Mezzo Lab
stеfan

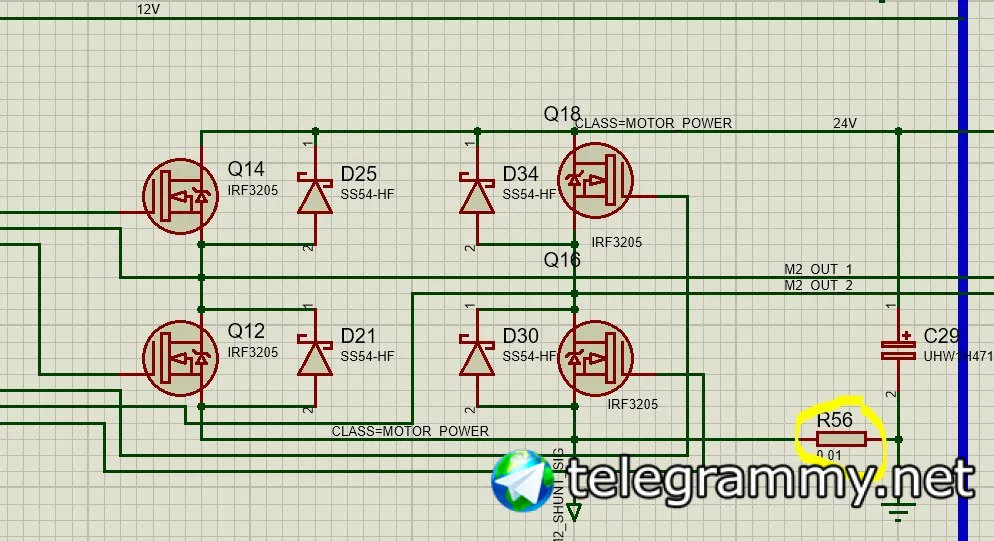

Да где резистор в цепи мотора. И зачем куски схемы?
Структурную дай
На резисторе будет формироваться напряжение в зависимости от тока, почему нет? С снятием напряжения с него проблем нет, напряжение в зависимости от тока формируется. Не всегда корректно срабатывает компаратор. вот какая проблема.
Mezzo Lab
В общем начни с Одессита
Потом перейди на ХиХ
Далее как освоишь - возвращайся
Ашот

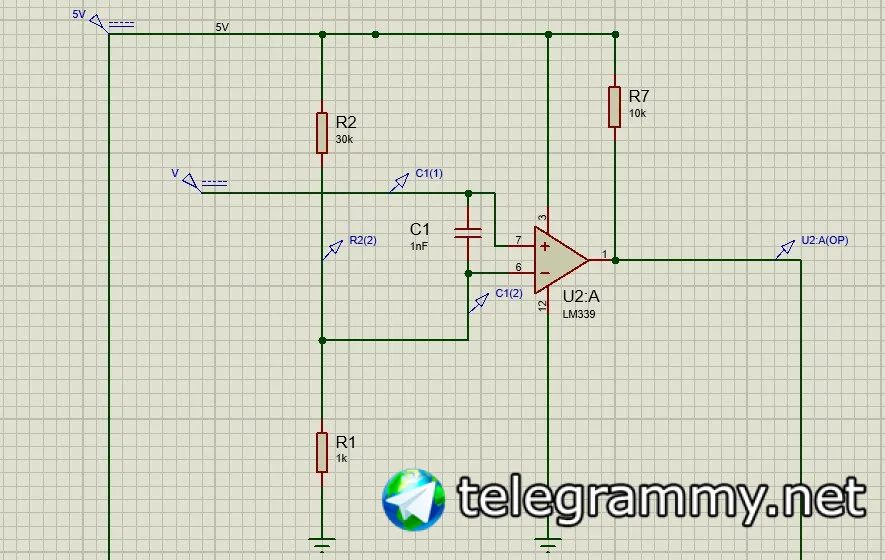

А зачем там С1 между входами у компаратора?
stеfan
А зачем там С1 между входами у компаратора?
Нашел схему в инете, читал что фильтрует вход. Но , я его убрал
Mezzo Lab
stеfan
А нахрена в цепи двигателя резистор
Схуяли не снимать с коллекторов? Ну или чего там у транзисторов...
Книжки читай
При всем уважении к администрации, по-моему в чате надо банить вот таких кадров. 0 конкретики, чисто флуд
Ашот
Нашел схему в инете, читал что фильтрует вход. Но , я его убрал
Чтобы вход фильтровать, лучше на землю вторую обкладку
Ашот
А не между входов
stеfan
Чтобы вход фильтровать, лучше на землю вторую обкладку
Его убрал, я так понимаю, опорное из делителей фигня идея?
Mezzo Lab
Нашел схему в инете, читал что фильтрует вход. Но , я его убрал
Вот, первые 4 слова - база
stеfan
Mezzo Lab
В общем начни с Одессита
Потом перейди на ХиХ
Далее как освоишь - возвращайся
Потому
Плюс ещё нужна книга по электрическим машинам и частично ещё несколько
stеfan
Потому
Плюс ещё нужна книга по электрическим машинам и частично ещё несколько
Дай пожалуйста конкретный ответ, либо гулйяй тогда и не отсвечивай
Mezzo Lab
Ну и твоя схема не видит разницу между КЗ и стартом электрической машины
stеfan
Ну и твоя схема не видит разницу между КЗ и стартом электрической машины
Вот это да, тут согласен
stеfan
Тут спасибо
stеfan
С этим столкунулся, что при старте пусковые высокие
Andy
ok-home
Его убрал, я так понимаю, опорное из делителей фигня идея?
поставь резистор последовательно на измерительный вход
stеfan
Конденсатор C1 успевает разрядится на малых скважностях => напряжение не поднимается выше опороного.
Напомните плиз чего вы хотите добиться?
Если кратко. Защита мосфетов по току. Мосфеты управляюися драйвером у которого есть пин отключения. Я снимаю напряжение с резистора в цепи двигателя и сравниваю с опорным с помощью компараторв. Компаратор коммутирует пин драйвера мосфетов отключая мосфеты при превышении тока. Опорное формируется делителелем и равно 0.16в. При полном шиме двигателя опорное увеличивается до 0.25 и компаратор не срабатывает. При малом шиме все работает корректно
Andy
Если кратко. Защита мосфетов по току. Мосфеты управляюися драйвером у которого есть пин отключения. Я снимаю напряжение с резистора в цепи двигателя и сравниваю с опорным с помощью компараторв. Компаратор коммутирует пин драйвера мосфетов отключая мосфеты при превышении тока. Опорное формируется делителелем и равно 0.16в. При полном шиме двигателя опорное увеличивается до 0.25 и компаратор не срабатывает. При малом шиме все работает корректно
stеfan
stеfan
Там же подтяжка на плюс
Ашот
Как минимум надо к делителю добавить конденсатор на несколько микрофарад, для уменьшения влияния помех по питанию
Ашот
Ну и ФНЧ по входу тоже добавить
Ашот
Он уменьшит скорость реакции, но и от помех защитит

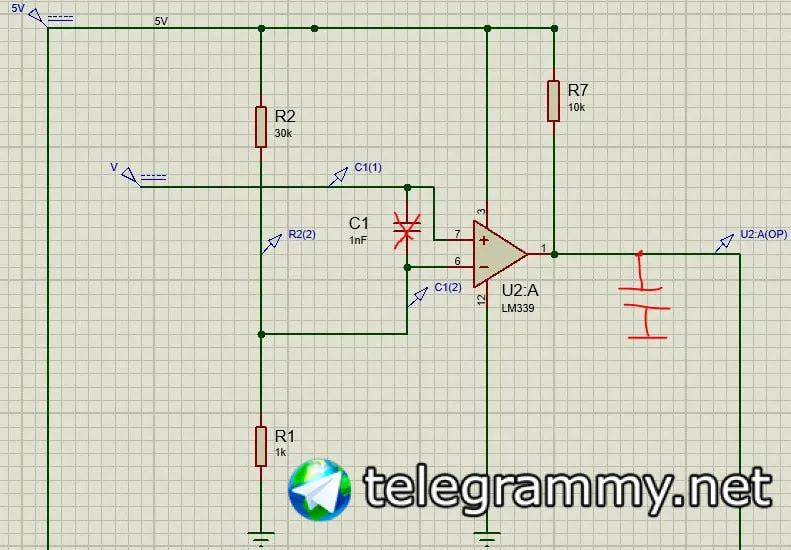

Andy
Выкинул, его сейчас нет. А смысл трогать выход, там же единица логическая
Предложил на выход конденсатор поставить, в предположении, что вы на вход поставили, для подавления помех. Ни разу не настаиваю.
Т.е. выходит у вас сейчас опорное напряжение на выводе 6 зависит от ШИМ на выводе 7 и конденсатора нет?
stеfan
Как минимум надо к делителю добавить конденсатор на несколько микрофарад, для уменьшения влияния помех по питанию
Параллельно? На выход делитеоя сразу?
Ашот
да, между входом компаратора и землей
stеfan
да, между входом компаратора и землей
Ага, добавлю. А увеличение опорного с чем может быть связано
Ашот
с проблемами по питанию
ok-home
Ага, добавлю. А увеличение опорного с чем может быть связано
с тем что его осциллографом нужно было смотреть )) там у тебя почти такой же шим шел через конденсатор ((
stеfan
с тем что его осциллографом нужно было смотреть )) там у тебя почти такой же шим шел через конденсатор ((
Посмотрю завтра. Без кондера один хрен некорректно ведёт
