И нах я его сюда притащил

Kecap Bango Asli

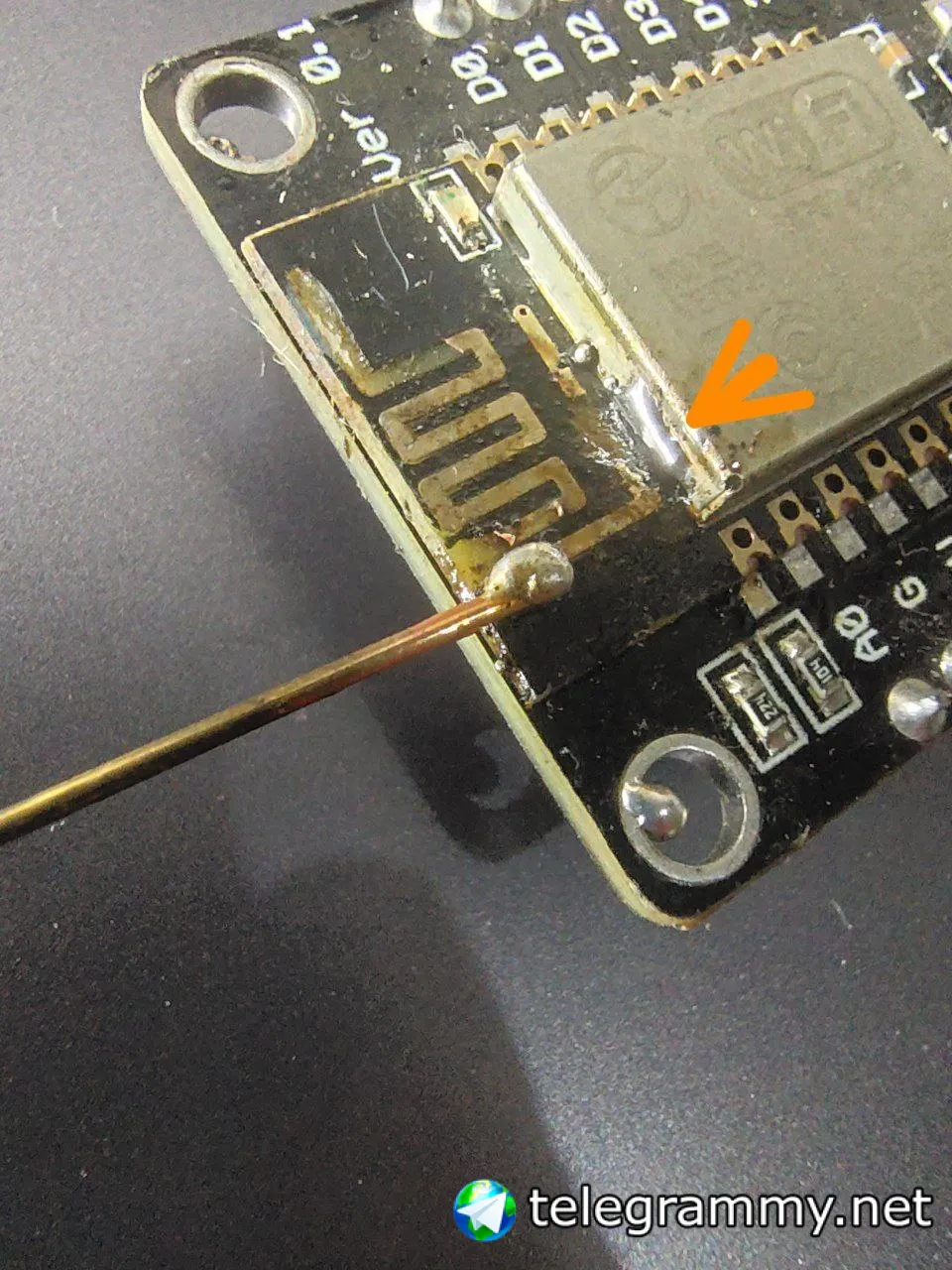

Можете вы обвести, к какой части должна быть припаяна моя антенна?

Quiero vivir en España

Моя текущая длина антенны составляет 15 см. Какова оптимальная длина антенны?

Во-первых, нужно ксв-метром измерять. Во-вторых, я вижу только 1 проволочку, нужен противовес.

Quiero vivir en España

Четверть длинны волны. т.е. 31,23мм. Для штыря. Для спиральной это не так, её нужно расчитывать. Ваша антенна скорее всего сейчас хуже чем та что была

Четверть длины умноженная на коэффициент укорочения.

Quiero vivir en España

Да глупости говоришь. Чем длиннее тем лудьше!

Кстати, в этой шутке есть доля правды. При длине антенны метров 10 она становится направленной вдоль антенны.

Quiero vivir en España

Чем длиннее тем лучше сам знаешь где 😂

Расскажите нам.

Quiero vivir en España

Четверть длинны волны. т.е. 31,23мм. Для штыря. Для спиральной это не так, её нужно расчитывать. Ваша антенна скорее всего сейчас хуже чем та что была

Это не спиральная, а скорее коллинеарная с диаграммой направленности в виде блюдца.

Indr1x

Четверть длины умноженная на коэффициент укорочения.

Коэфф укорочения не применяется к простым штырям

Quiero vivir en España

Коэфф укорочения не применяется к простым штырям

Ещё как применяется.

Indr1x

Ещё как применяется.

Начнём сначала. Что такое коэфф укорочения и зачем он нужен?

Quiero vivir en España

Начнём сначала. Что такое коэфф укорочения и зачем он нужен?

Я вам должен лекцию прочесть? Или в гугл послать?

Indr1x

Нет мы будем тут дискутировать, что бы понимать кто о чем говорит

ㅤ

Ну хоть не нахер

Quiero vivir en España

Ну хоть не нахер

От меня, кстати, не дождётесь. Ну разве что в шутливой форме, когда оппонент понимает.

Quiero vivir en España

Нет мы будем тут дискутировать, что бы понимать кто о чем говорит

Нет, не собираюсь дискутировать. Коллинеарную антенну (а на фото я вижу именно её, хотя, тут нужна линейка и калькулятор, может, это и не коллинеарная вовсе) не так просто рассчитать. Я бы даже сказал, очень сложно. По памяти от пружинки до пружинки длина должна быть 300 (м/с)/ 2400 (мгц) * 0.25 (четверть) * 0.97 (коэффициент укорочения для такого штыря), но это слишком примерно.

Indr1x

Причём тут пружинка. И колинеар? Я ему для штыря сказал. И указал что для штыря. Нет, разрешите как говориться доебаться с коэффициентом своим, который к штырю не применяется

Kecap Bango Asli

Во-первых, нужно ксв-метром измерять. Во-вторых, я вижу только 1 проволочку, нужен противовес.

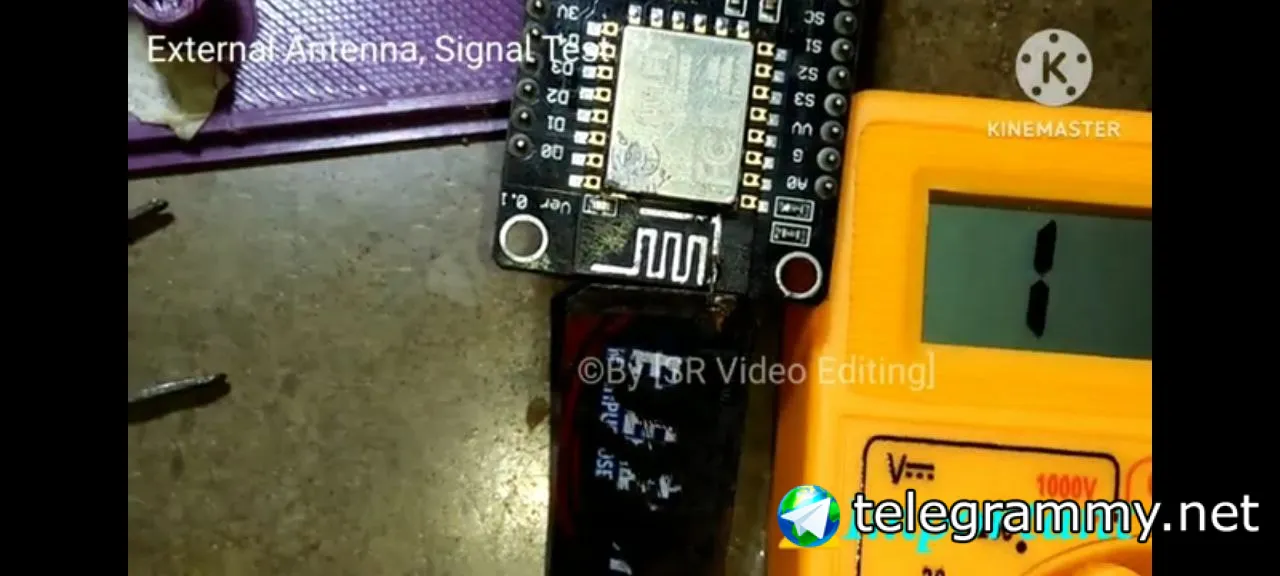

Я получил ссылку из YouTube, но не знаю, совпадает ли модель ESP8266, так как я видел различие между встроенной антенной и антенной в моем ESP.

Quiero vivir en España

Причём тут пружинка. И колинеар? Я ему для штыря сказал. И указал что для штыря. Нет, разрешите как говориться доебаться с коэффициентом своим, который к штырю не применяется

Я на фото вижу пружинку. Для штыря и вот такой тонкой проволоки ку будет меньше 1, длина штыря - 30 мм. Но при пайке и сдвиге хотя бы на 0.5мм частота уплывёт.

Quiero vivir en España

Причём тут пружинка. И колинеар? Я ему для штыря сказал. И указал что для штыря. Нет, разрешите как говориться доебаться с коэффициентом своим, который к штырю не применяется

КУ к штырю применяется. Даже к бесконечно тонкому, но в изоляции. Здесь же толщина штыря около полумиллиметра. Давайте не спорить с учебниками.

Indr1x

Вот именно. В изоляции. У него её нет. К чему доеб?

Indr1x

Что он ещё не отрезал ровный кусок между пружинками?

Kecap Bango Asli

Я его отрезал вчера на 7,5 см, но какая действительно оптимальная длина?

ㅤ

Ты срач развел

Quiero vivir en España

Вот именно. В изоляции. У него её нет. К чему доеб?

Обратитесь к учебнику и не выдёргивайте из контекста. Штырь имеет ненулевую толщину, значит должен быть КУ. Точка.

Kecap Bango Asli

Ты срач развел

Ты создал ссору. Я не имел в виду так, я просто спрашивал.

ㅤ

Я?

Quiero vivir en España

Я его отрезал вчера на 7,5 см, но какая действительно оптимальная длина?

Можно только прибором определить. Более того, в разных условиях разная: берёте в руку - параметры меняются, ставите в корпус - параметры уже другие.

Kecap Bango Asli

Uhhh if there is wrong word or even bad word its maybe because i was using chatgpt to translate

Kecap Bango Asli

😅

Andy

Я его отрезал вчера на 7,5 см, но какая действительно оптимальная длина?

https://habr.com/ru/articles/447092/

ㅤ

В чате гпт мятеж был вчера

Indr1x

Обратитесь к учебнику и не выдёргивайте из контекста. Штырь имеет ненулевую толщину, значит должен быть КУ. Точка.

Толщина не играет вообще ни какой заметной роли. КУ это про физическую и электрическую длинну антенны. Для штыря без изоляции они одинаковы. Это база

Kecap Bango Asli

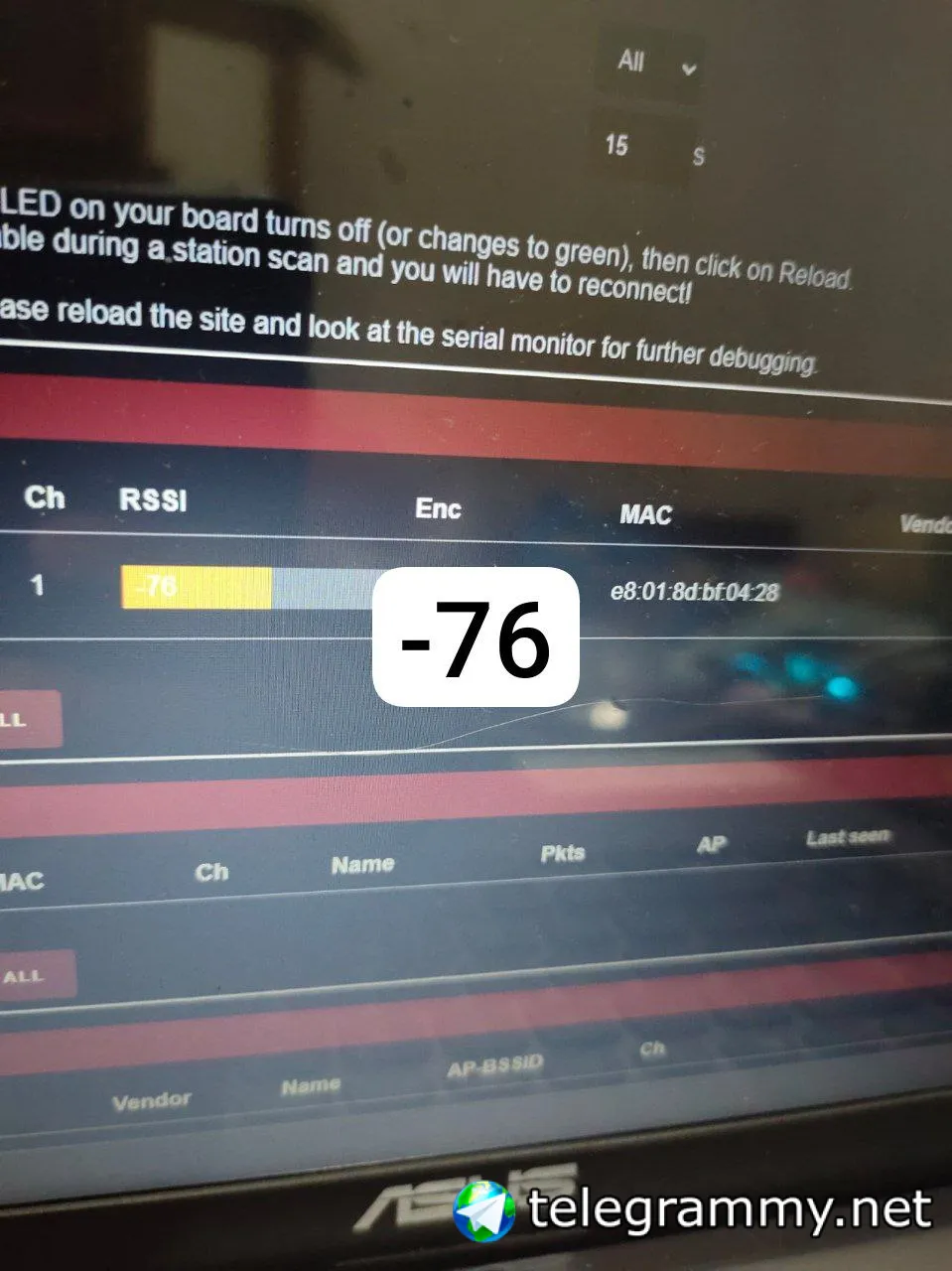

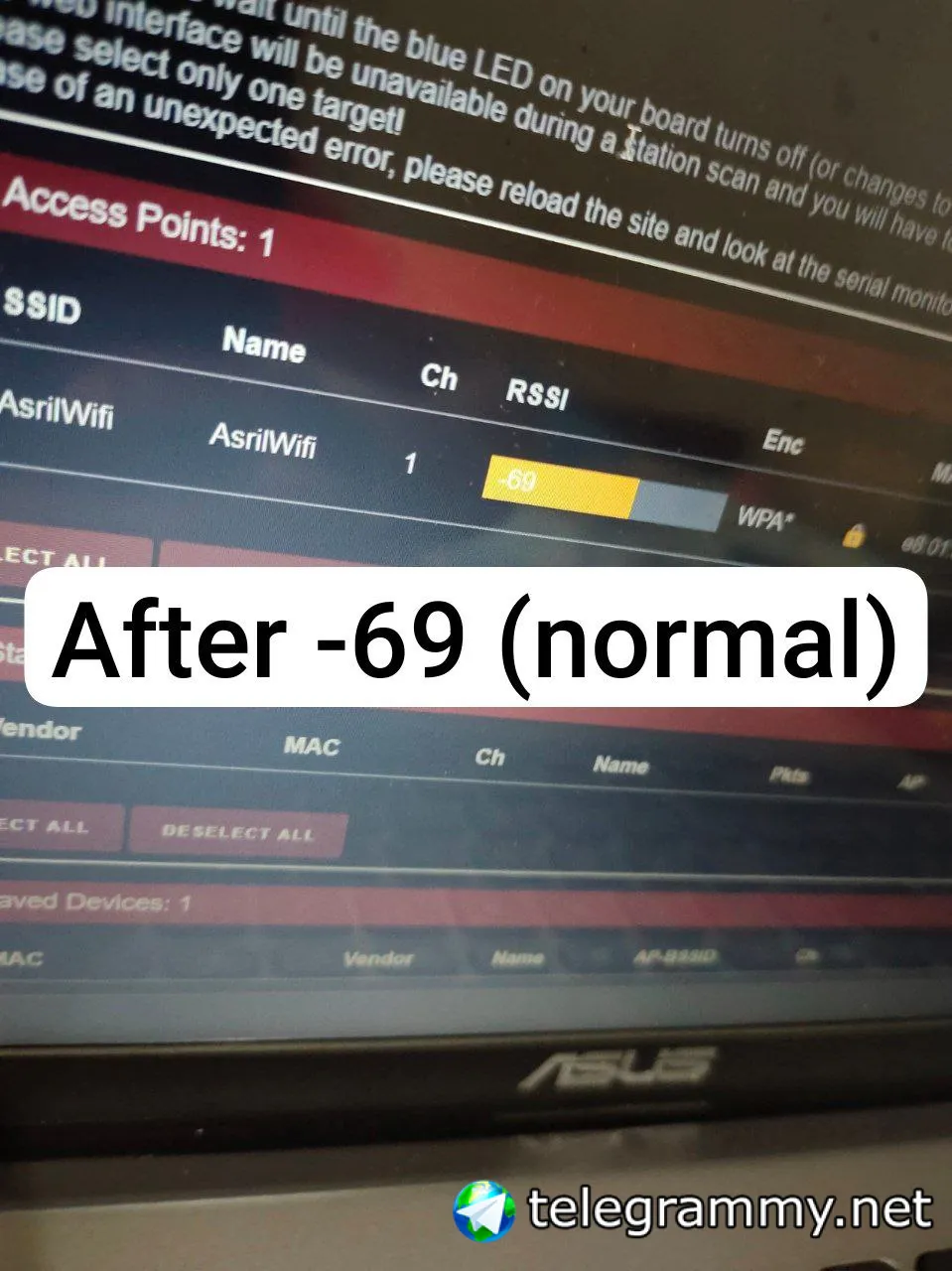

Я думаю, это уже хорошо подключено, потому что, когда я обхожу его рукой и сканирую сеть, мощность сигнала уменьшается.

Quiero vivir en España

Толщина не играет вообще ни какой заметной роли. КУ это про физическую и электрическую длинну антенны. Для штыря без изоляции они одинаковы. Это база

Вы ошибаетесь.

Indr1x

Да конечно, чел который не может своими словами рассказать терминологию которую использует в дискуссии, точно экспертнее

ok-home

Можно вопрос - сколько человек в нашей тусовке изучали антенны в институте и сколько из них на практике применяли эти знания ? - чатгпт не учитываем ))

Quiero vivir en España

https://habr.com/ru/articles/447092/

OSA103F (без корпуса) — 27500 руб. Это всё, что вам нужно знать о рекламе из этой ссылки. При этом NanoVNA стоит тысячи две.

Quiero vivir en España

Можно вопрос - сколько человек в нашей тусовке изучали антенны в институте и сколько из них на практике применяли эти знания ? - чатгпт не учитываем ))

Только на практике (конструировал свои), в институте не преподавали, зато были люди, с кем можно проконсультироваться.

Quiero vivir en España

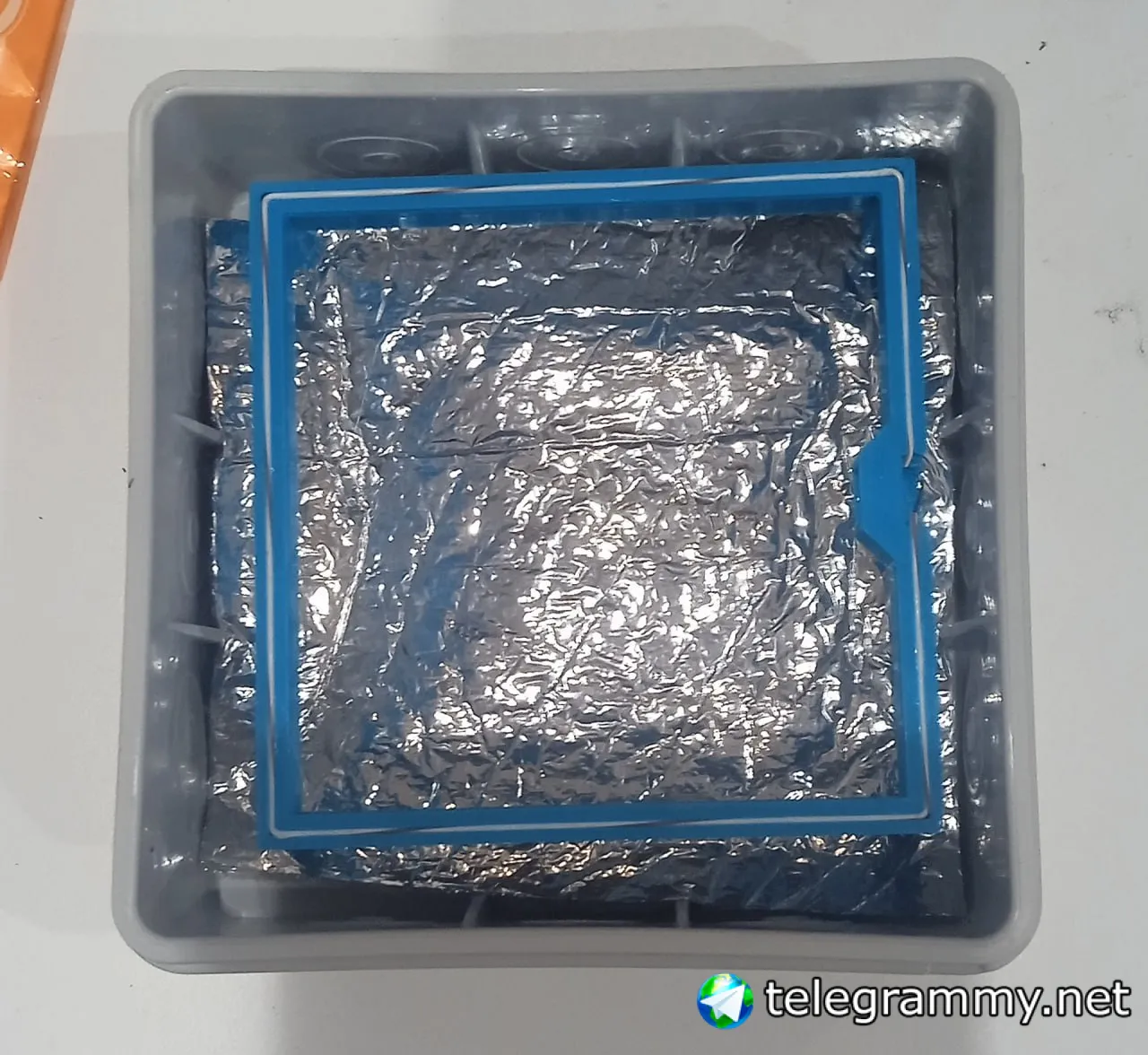

Например, вот такую.

Quiero vivir en España

Обычную Харченко и штыри не в счёт - там всё довольно просто.

ㅤ

OSA103F (без корпуса) — 27500 руб. Это всё, что вам нужно знать о рекламе из этой ссылки. При этом NanoVNA стоит тысячи две.

А дата статьи не намекает на то, что он тогда еще мог не выйти?

ㅤ

Он появился как раз в 2019

Quiero vivir en España

А дата статьи не намекает на то, что он тогда еще мог не выйти?

На момент выхода статьи - ок, пусть будет такая цена, но я нынешние цены сравниваю.

Quiero vivir en España

Он появился как раз в 2019

А NanoVNA, кстати, в 2019 сколько стоила? Тысяч 5?

ㅤ

А NanoVNA, кстати, в 2019 сколько стоила? Тысяч 5?

50 баксов он так и стоил

Николай

В чате гпт мятеж был вчера

СкайНет отказался убивать человеков?

ㅤ

СкайНет отказался убивать человеков?

Ну

Quiero vivir en España

50 баксов он так и стоил

При сравнении с чудо-хреновиной за 27500 выбор очевиден.

ㅤ

При сравнении с чудо-хреновиной за 27500 выбор очевиден.

Ну и сдр есть за 2 тыщи рублей по сравнению с оригинальным за 20

Indr1x

OSA103F (без корпуса) — 27500 руб. Это всё, что вам нужно знать о рекламе из этой ссылки. При этом NanoVNA стоит тысячи две.

Ниче что OSA103 во первых до 100МГц. Что как бы намекает о том зачем вообще сравнивать. А во вторых это не просто анализер, за что могут просить дополнительных денег

Quiero vivir en España

Ниче что OSA103 во первых до 100МГц. Что как бы намекает о том зачем вообще сравнивать. А во вторых это не просто анализер, за что могут просить дополнительных денег

Ничо. Статья о том, как узнать, на какую частоту антенна.

ㅤ

Ничо. Статья о том, как узнать, на какую частоту антенна.

А где ты такие цены взял?

ㅤ

А вижу. Я какую-то херь нашел 2020 года где написано что он стоит 6

ㅤ

Это он так подорожал за 3 года что-ли

Kecap Bango Asli

I finally found the problem 💀💀 the problem was i soldered that point that makes its connected to ground now its -51dbm 💀💀 anyway thanks for all of you guys for the help and guide 😃
