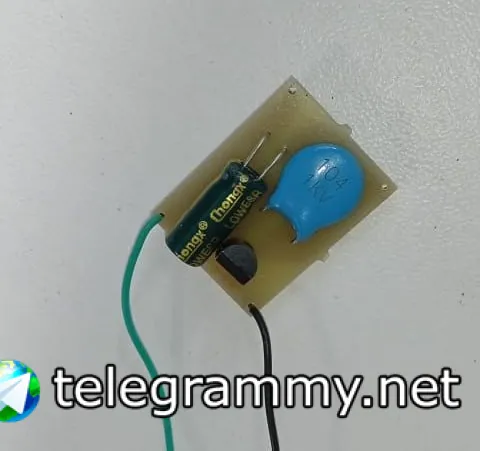

Вот сегодня паял. Одну плату испортил - олово не липло, я капнул кислотой, кислота дорожку сожгла.

Плата на фрезерном станке сделана.

Вот сегодня паял. Одну плату испортил - олово не липло, я капнул кислотой, кислота дорожку сожгла.

Ёмаё ) кислотой? Не надо так.

Какой-нибудь лти 120 хотя-бы. Он достаточен для такой пайки

У меня драйвера под виндой на CH340 вообще не работает, даже Arduino IDE тупит, спасает лишь Linux

Но Platform io для ESP почему-то всё таки работает

Единственное, в Banana Leaf нужно пины верх тормашкой сделать...

А так, это альтернативный кит

Почему я, собственно, недоволен. Дело в том, что у ESP32 есть brownout-детектор, который не даёт включиться плате при низком напряжении. То есть, "вольтметр" в плате есть, а использовать его нельзя. Максимум, что можно - отключать плату при напряжении ниже 2.8. Поднять до 3.1 нельзя.

Ну скажем так - brownout - ресетит плату при определенном напряжении. Под капотом это выглядит как - при достижении определенной напруги - детектор формирует прерывание в котором стоит esp_reset(). Переназначить прерывание на "уснуть " под idf - легальная операция на 10 строк кода. И если измерять напругу тебе не нужно а нужно только по порогу уснуть - велкам - от 2,44 до 3,3 вольта ( 7 уровней ) - на разных чипах разные пороги от 2,43 до 2,8,до 3,25..... у это уже в даташит

Есть ли безопасный, качественный и надёжный способ отпаять штырьки, и впаять в нужную сторону?

Есть ли безопасный, качественный и надёжный способ отпаять штырьки, и впаять в нужную сторону?

Феном отпаять

Есть ли безопасный, качественный и надёжный способ отпаять штырьки, и впаять в нужную сторону?

использовать сплав розе (но предупреждаю, его используют только для выпайки, а для пайки потом вывести в нормальный припой)

Есть ли безопасный, качественный и надёжный способ отпаять штырьки, и впаять в нужную сторону?

Или сразу так

использовать сплав розе (но предупреждаю, его используют только для выпайки, а для пайки потом вывести в нормальный припой)

Ой блин, вот не надо этой хуеты, отваливается на ровном месте

Ой блин, вот не надо этой хуеты, отваливается на ровном месте

что отваливается у вас?

что отваливается у вас?

Он паяет им видимо

Он паяет им видимо

😁, у него температура плавления почти как температура кипения воды (если отбросим зависимость от давления(у воды))

😁, у него температура плавления почти как температура кипения воды (если отбросим зависимость от давления(у воды))

Знаю)

Когда использовал - хватало небольшого усилия для отваливается пинов, из-за смеси с припоем обычным

Когда использовал - хватало небольшого усилия для отваливается пинов, из-за смеси с припоем обычным

так вы хорошо очистите и жало и посадочное место от припоя розе можете даже разбавлять до той степени пока розе не останется (на посадочном)

Лучше бы человеку с такими навыками хотя бы канифоль использовать, и нормальные пины с пос61

Есть ли безопасный, качественный и надёжный способ отпаять штырьки, и впаять в нужную сторону?

Много флюса и выдергивай осторожно по одной или несколько плосками. А без паяльного фена больше никак

У меня был набор для пайки, и оттуда СКФ закончился

Обычную канифоль хоть из хозмага используй, и нормальный пос61

Без нормального припоя будет хлам

Без нормального припоя будет хлам

Ему выпаять главное)

Много флюса и выдергивай осторожно по одной или несколько плосками. А без паяльного фена больше никак

лучше пускай просто аккурат откусит кусачками каждый контакт гребенки и с помощью иголки(шприц) и паяльника удалит остатки из посадочных. потом пусть запаивает новую гребенку (как ему там хочется...)

лучше пускай просто аккурат откусит кусачками каждый контакт гребенки и с помощью иголки(шприц) и паяльника удалит остатки из посадочных. потом пусть запаивает новую гребенку (как ему там хочется...)

Иголкой да, но в конце только. Тоже гемор

Ну да, если такое, то выговорился хоть. Нужно верить в лучшее и держаться. Не стоит падать духом

А что за диагноз? Заключение/выписка есть? Я бы даже флюс тебе с доставкой заказал, раз кончился

Врачи так сказали?

Приход что ли?

В больницу обращался?

Так осознал или знал? Без выписки не поверю. Или ты с голода там, того и на последнее железки заказал?

Тогда можно лечь в сторону кладбища

Врачей вызывайте, там определят

Врачей вызывайте, там определят

Походу плохой приход

Кек

Однозначно санитаров

Он ещё и сообщения удалил🤡

Ну скажем так - brownout - ресетит плату при определенном напряжении. Под капотом это выглядит как - при достижении определенной напруги - детектор формирует прерывание в котором стоит esp_reset(). Переназначить прерывание на "уснуть " под idf - легальная операция на 10 строк кода. И если измерять напругу тебе не нужно а нужно только по порогу уснуть - велкам - от 2,44 до 3,3 вольта ( 7 уровней ) - на разных чипах разные пороги от 2,43 до 2,8,до 3,25..... у это уже в даташит

В том-то и дело, что нету 3.3 или 3.1. Есть только уровень 2.8v.

В том-то и дело, что нету 3.3 или 3.1. Есть только уровень 2.8v.

А больше никак, или АЦП измеряй или считай время, когда тебе спать примерно надо - есть внутренний таймер. Он в сериал срет о brownout? Если поймать можно уведомление, то работать с этим. Там и падение напряжения на батарейке нужно учитывать при нагрузке...

А больше никак, или АЦП измеряй или считай время, когда тебе спать примерно надо - есть внутренний таймер. Он в сериал срет о brownout? Если поймать можно уведомление, то работать с этим. Там и падение напряжения на батарейке нужно учитывать при нагрузке...

Почему никак, а как же с жизнью прощаться?)))

Ловил я такое и понять не мог, почему на отдельном источнике питания и от родного у меня результаты разные

Почему никак, а как же с жизнью прощаться?)))

Это другой пациент

А больше никак, или АЦП измеряй или считай время, когда тебе спать примерно надо - есть внутренний таймер. Он в сериал срет о brownout? Если поймать можно уведомление, то работать с этим. Там и падение напряжения на батарейке нужно учитывать при нагрузке...

Да, вариант только с АЦП. Есть ли вариант внутреннего (программного) назначения пинов так, чтобы не пришлось перемычку паять?

Да, вариант только с АЦП. Есть ли вариант внутреннего (программного) назначения пинов так, чтобы не пришлось перемычку паять?

Хз читать надо. Никогда не было необходимости

У меня драйвера под виндой на CH340 вообще не работает, даже Arduino IDE тупит, спасает лишь Linux

Потому что у тебя ch340 фейковый. Ставь старые

Да, вариант только с АЦП. Есть ли вариант внутреннего (программного) назначения пинов так, чтобы не пришлось перемычку паять?

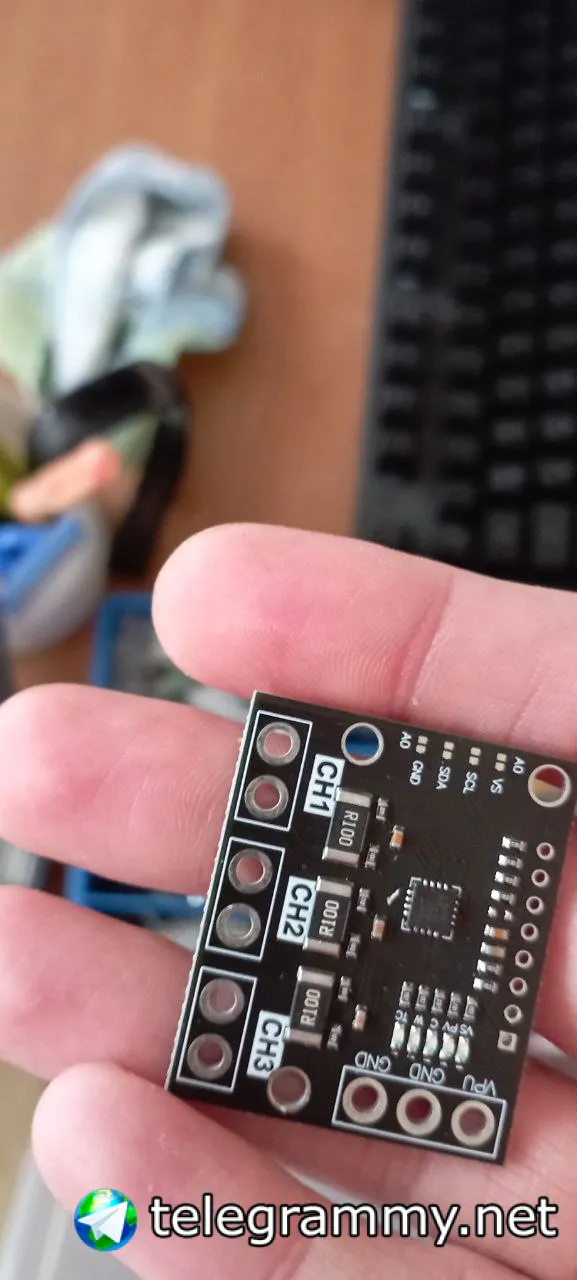

Вот вариант без перемычки

@EVP_07_KZ ты топикстартера выгнал или он сам?

Всем здравствуйте. Можете помочь начинающему? Есть ESP32 dev KitC v.2 плата и есть DHT11 модуль с резистором на борту. Есть вот код на Микропитоне. При запуске Thonny постоянно выдает ошибку OSError: Errno 116 ETIMEDOUT И жалуется, что не может произвести d.measure(). Один раз все работало, но теперь почему-то постоянно выскакивает ошибка. Хотелось бы знать, это я что-то не правильно подключил или сенсор сдох. Фотки схемы и кода прилогаются. Заранее спасибо.

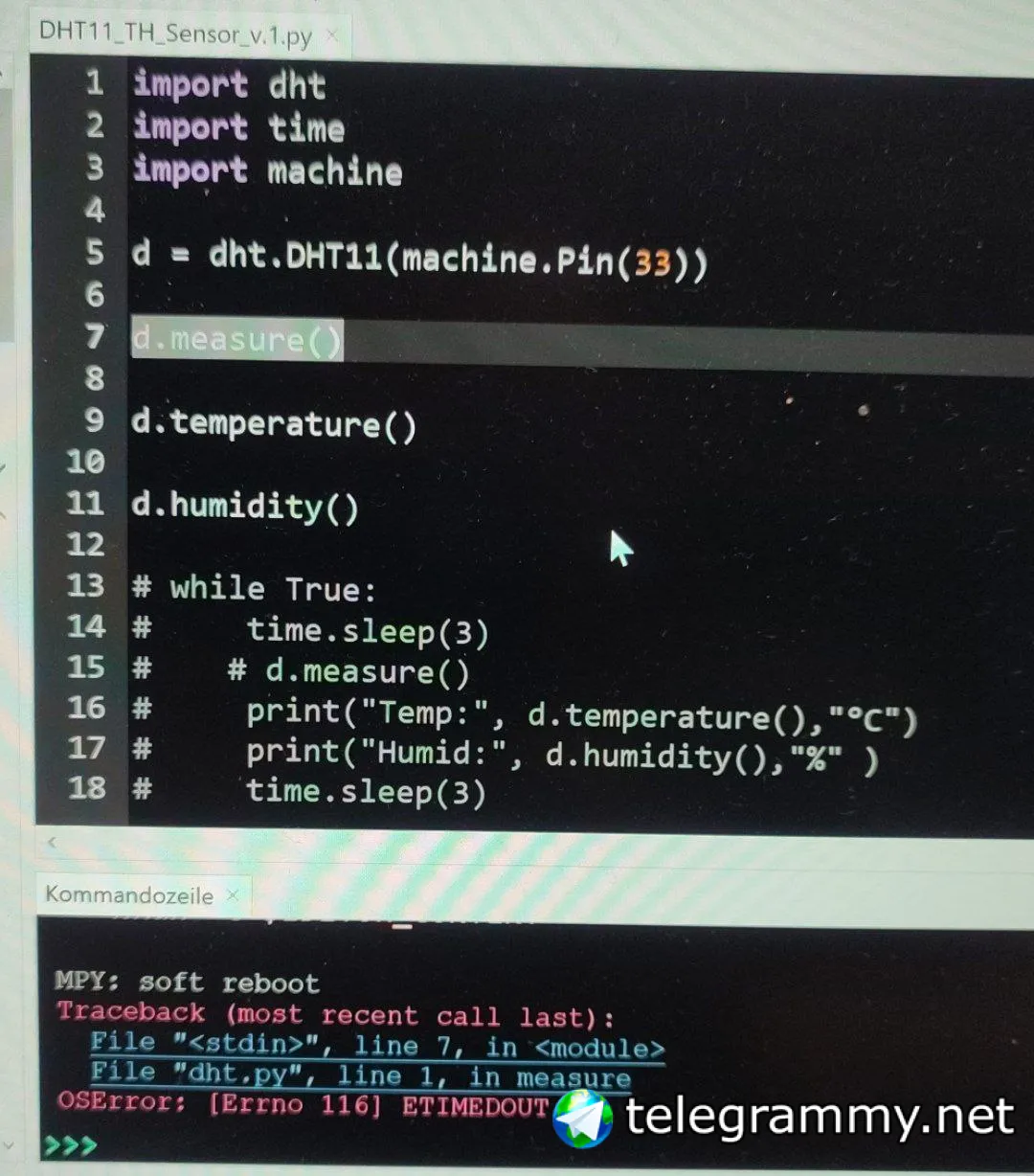

Код

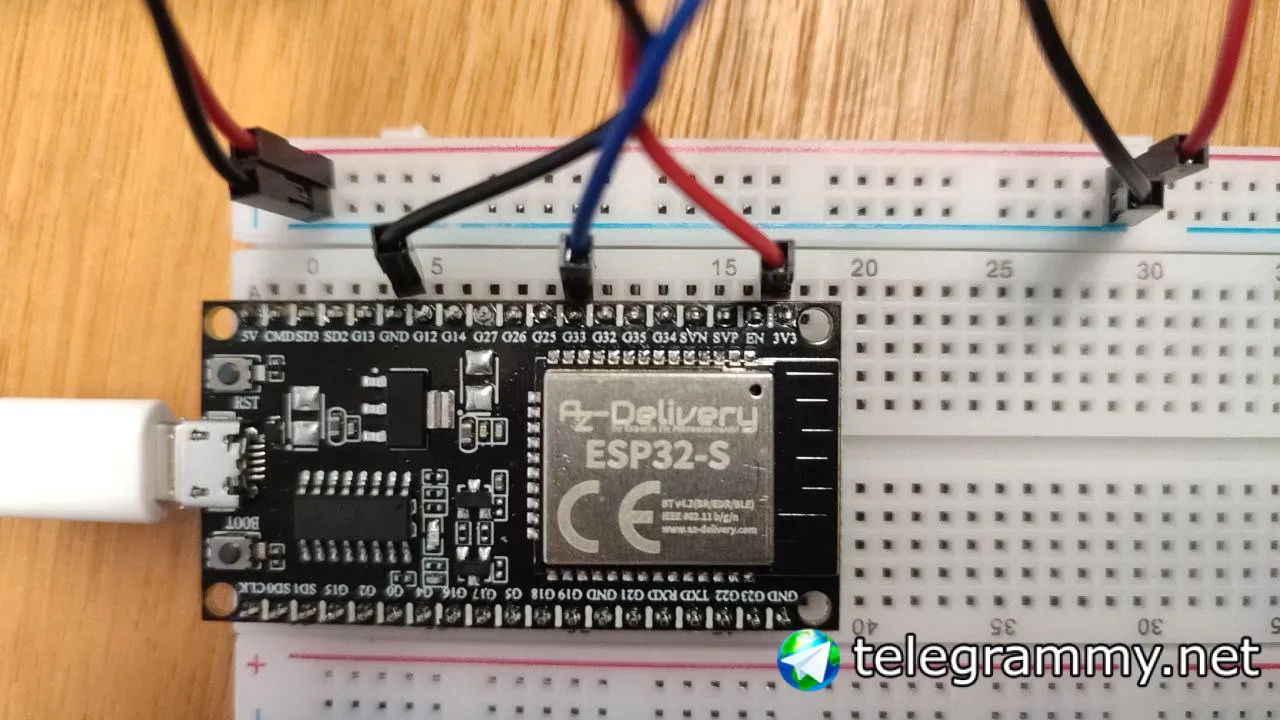

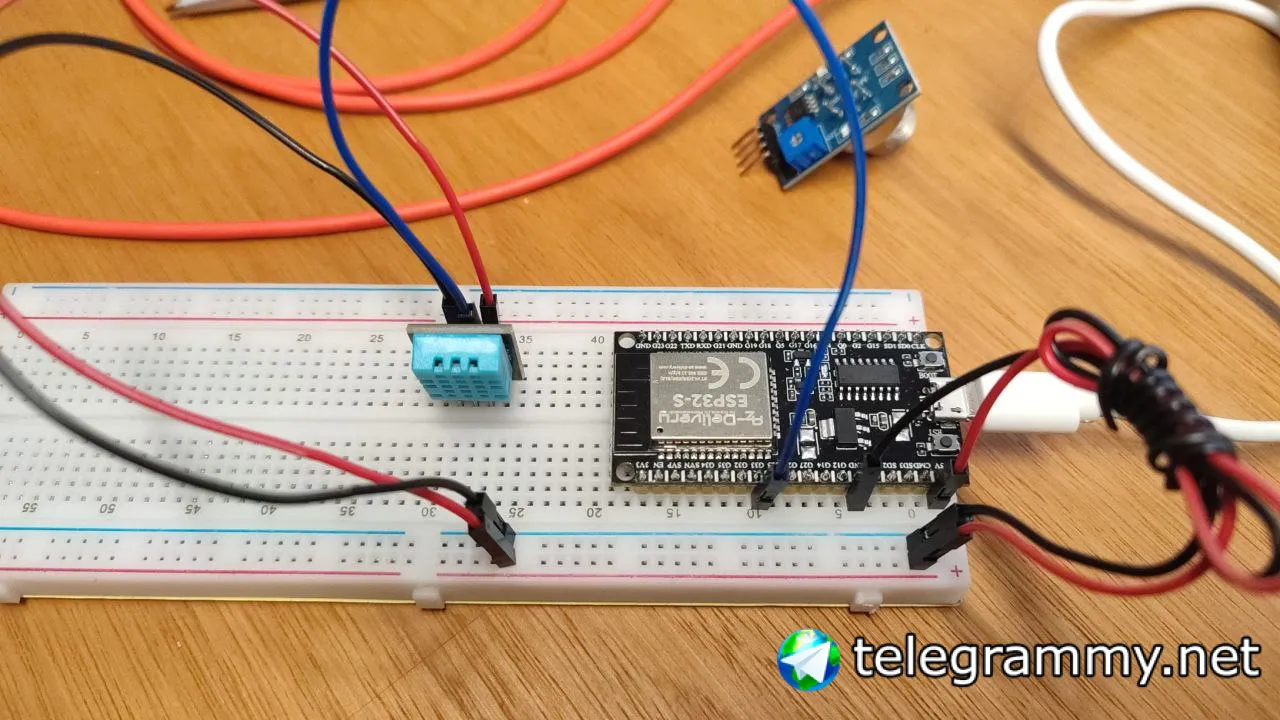

Подключение

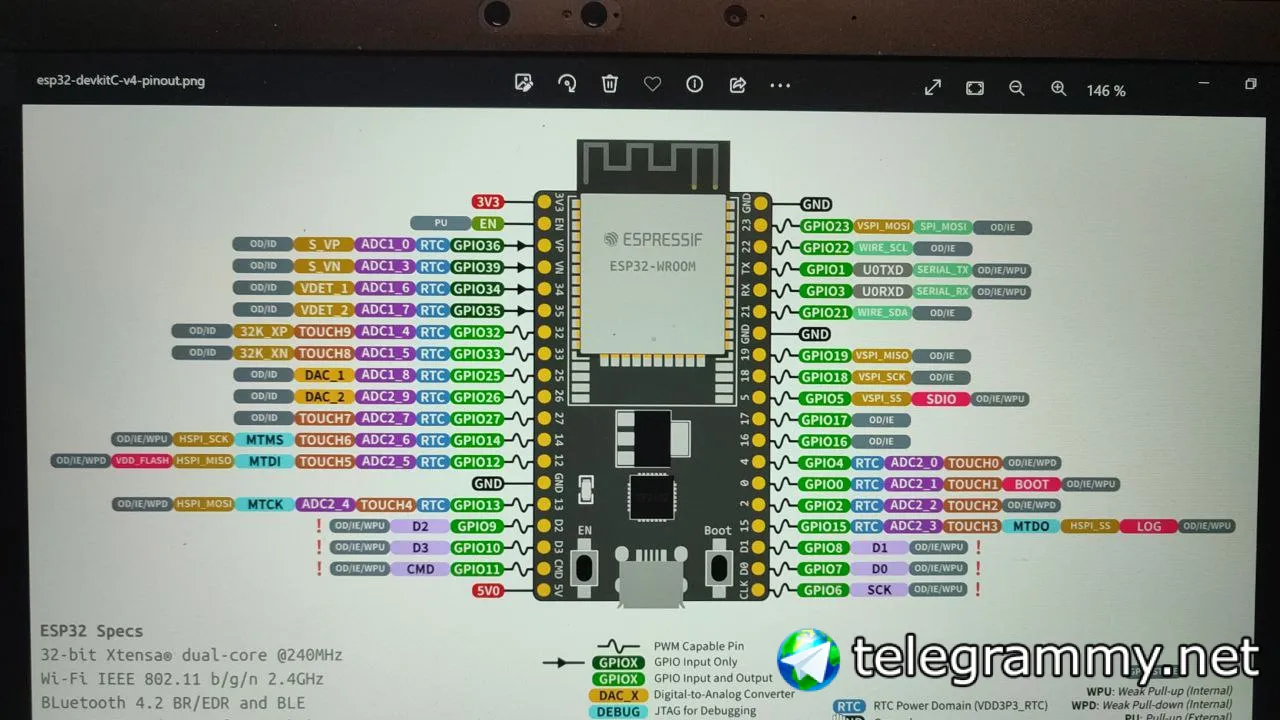

Распиновка

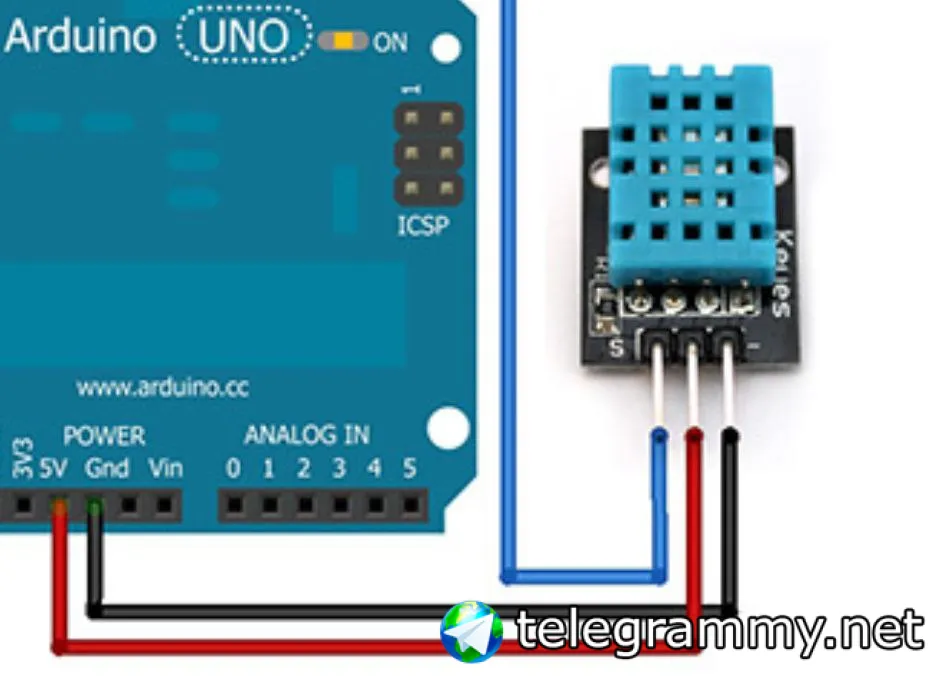

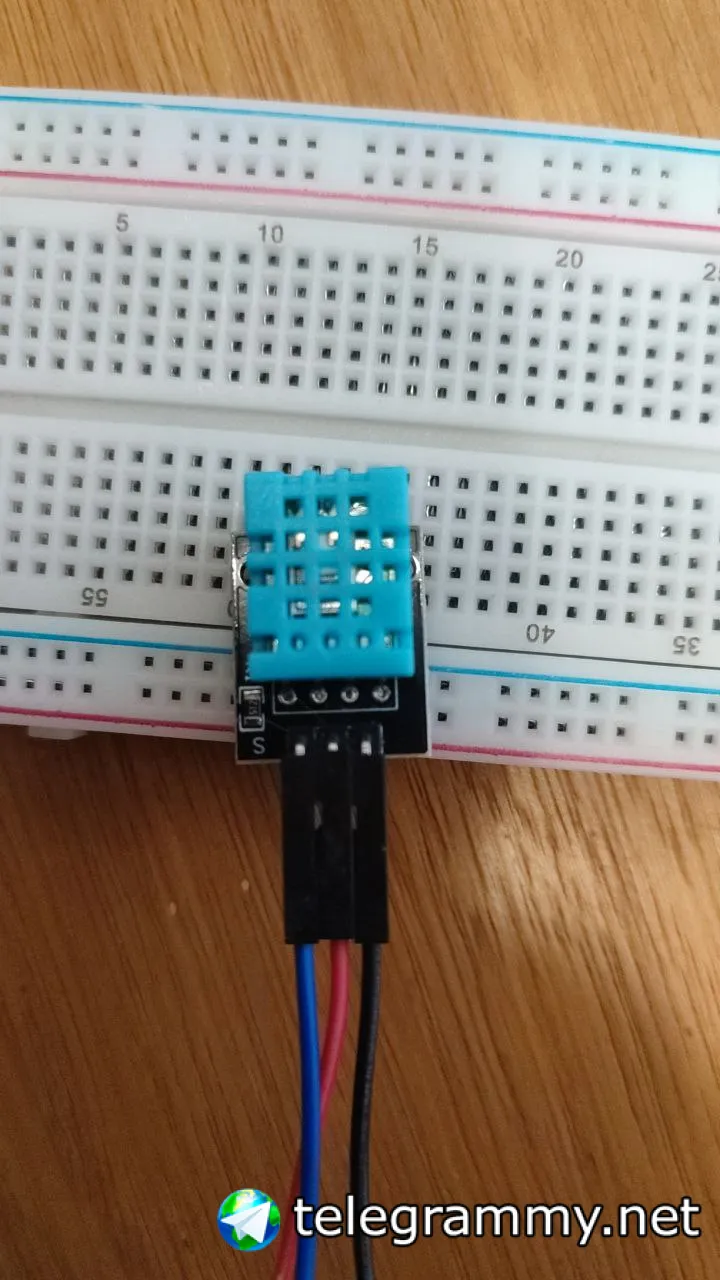

Подключение

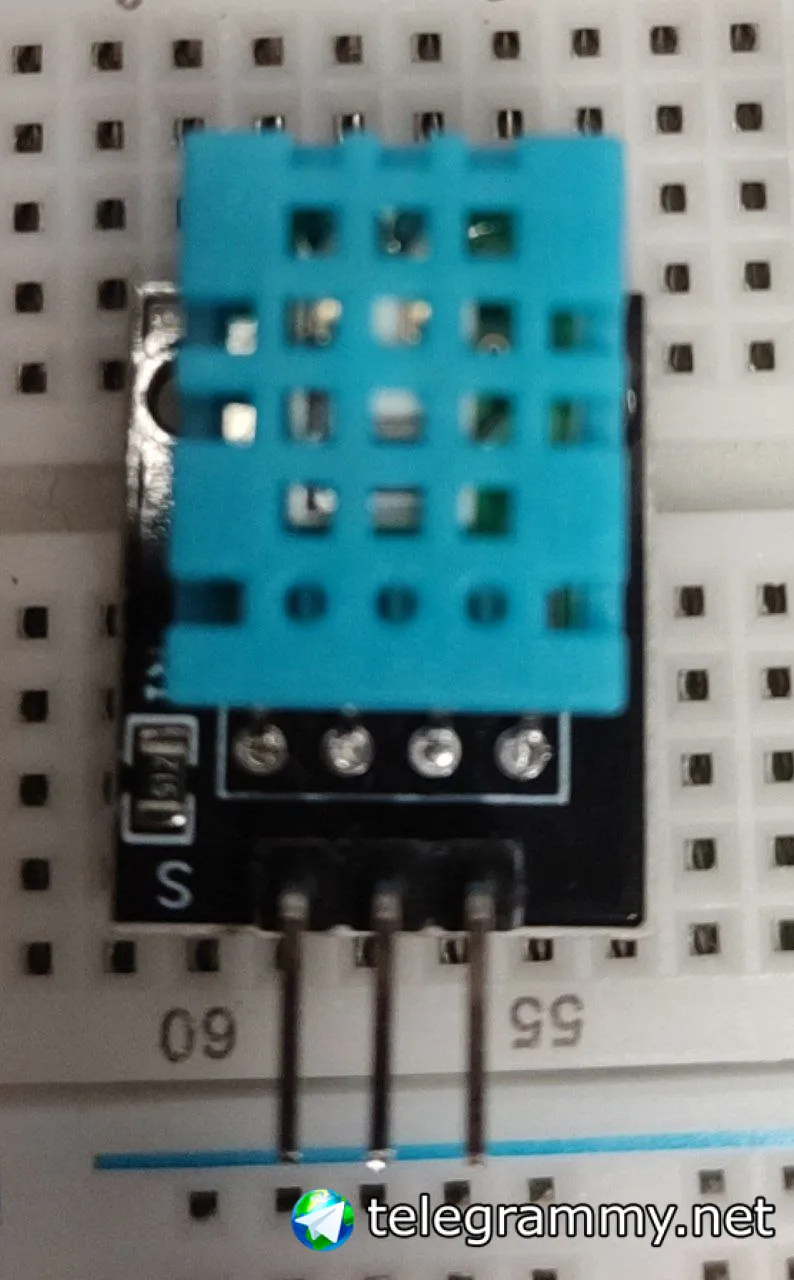

Три пина на модуле?

Или 4

Три пина на модуле?

Три

Три пина на модуле?

Если всё работало и ничего не менялось, то либо у тебя че-то сдохло либо проблемы в подключении. Очевидно же

Распиновка неверная похоже

На макетку и провода я бы обратил особое внимание. Поймать там неконтакт как нех делать

Да и почему ты dht11 запитал от 5 вольт и дата пин заводишь на 3.3 вольтовую логику? Чтоб спалить порт или что?

esp32 у нас 3.3 вольтовая. Перестаньте пихать ему 5 вольтовую логику в порты

На макетку и провода я бы обратил особое внимание. Поймать там неконтакт как нех делать

Я замерил напряжение на самих пинах модуля и там 5 вольт было.

Я замерил напряжение на самих пинах модуля и там 5 вольт было.

А должно быть 3.3

Я замерил напряжение на самих пинах модуля и там 5 вольт было.

У тебя 33 пин посредине, а он должен быть слева и полюса перепутаны похоже

Да ты еще и распиновку перепутал. У тебя сигнальный пин (S) который на 33 пин должен идти - скраю находится. А ты откуда-то из центра берешь

Ага

В том-то и дело, что нету 3.3 или 3.1. Есть только уровень 2.8v.

Камень s2 ? Я правильно помню ?

Подключился на прямую, поменял пины местами, переставил на 3 вольта... то же самое...😭

Да ты еще и распиновку перепутал. У тебя сигнальный пин (S) который на 33 пин должен идти - скраю находится. А ты откуда-то из центра берешь

33 пин на плате

лучше пускай просто аккурат откусит кусачками каждый контакт гребенки и с помощью иголки(шприц) и паяльника удалит остатки из посадочных. потом пусть запаивает новую гребенку (как ему там хочется...)

Чего тут выдумывать? Стащите с контактов пластиковую обойму и выпаивайте по одному обычным паяльником, отверстия чистятся обычной зубочисткой.

Да ты еще и распиновку перепутал. У тебя сигнальный пин (S) который на 33 пин должен идти - скраю находится. А ты откуда-то из центра берешь

Сигнал на левый пин

33 пин на плате

Ну если ты там в рандоме менял местами провода - то ты его мог просто сжечь

Бери заведомо исправный и подключай правильно.

Ну если ты там в рандоме менял местами провода - то ты его мог просто сжечь

А как это проверить?

А как это проверить?

Хз. Подключить к заведомо исправному устройству и коду и узнать

Подключился на прямую, поменял пины местами, переставил на 3 вольта... то же самое...😭

Может 33 пин спалил хз даже.попробуй на 32 теперь перекинуть и в коде тоже поменяй.

Че за манера вообще менять местами провода?
