Тебе особенное спасибо :). Хоть ты и ворчун, но спасибо за вчерашнее. Я таки заборол проблему.

Так, по мизеру :)

Так, по мизеру :)

Кто и насколько паровоз вставил ?

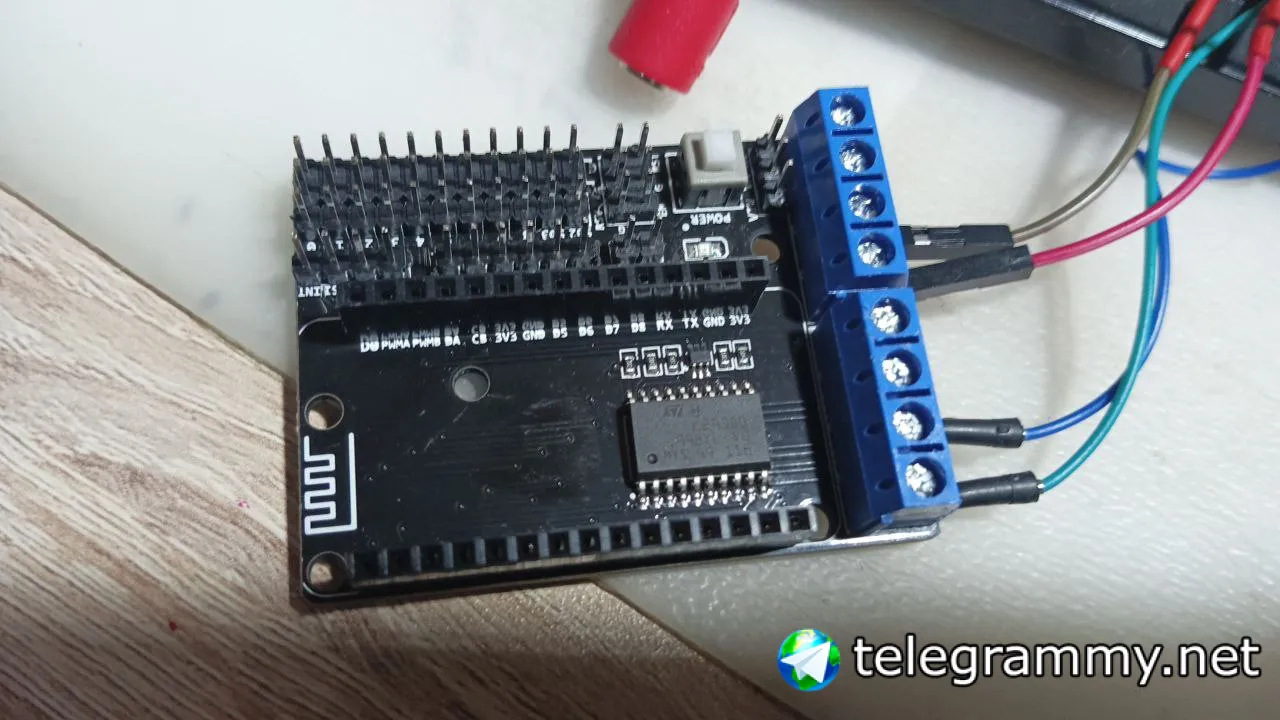

Он рядом с драйвером L293DD

https://monitor.net.ru/forum/smd-components/terms/46221

https://monitor.net.ru/forum/smd-components/terms/46221

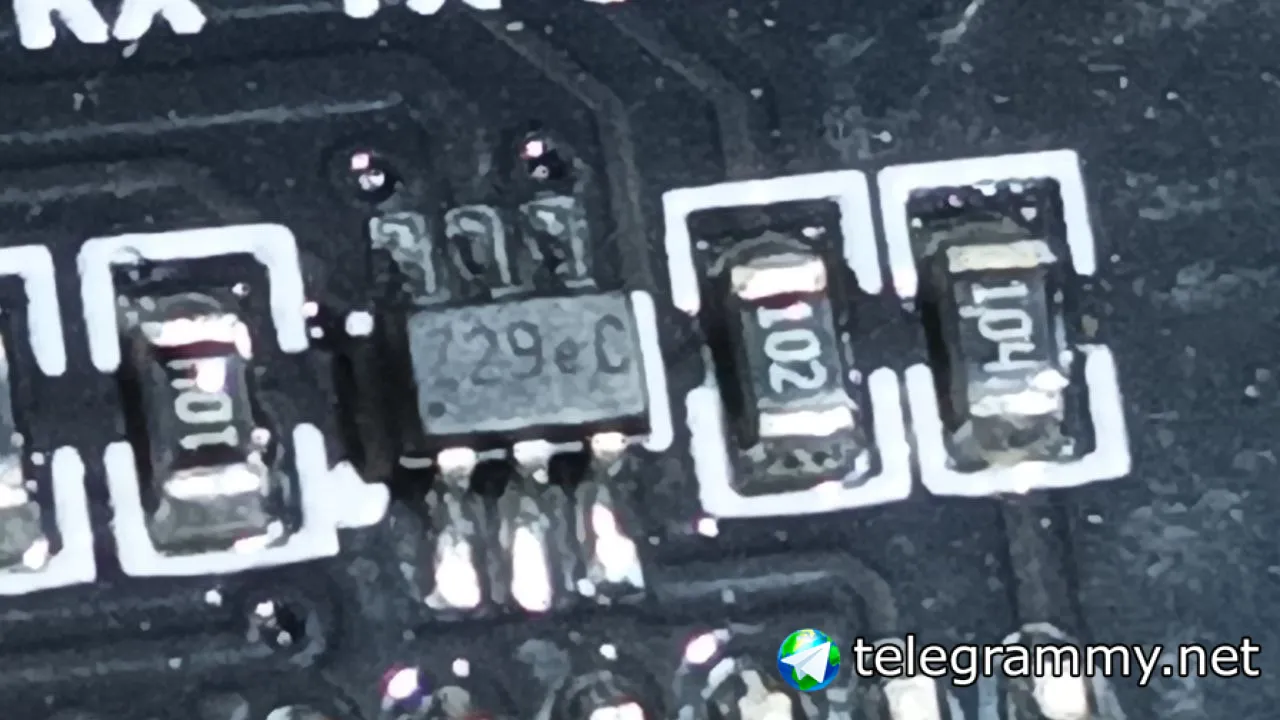

На фото 6 пин а по ссылке 5, не то

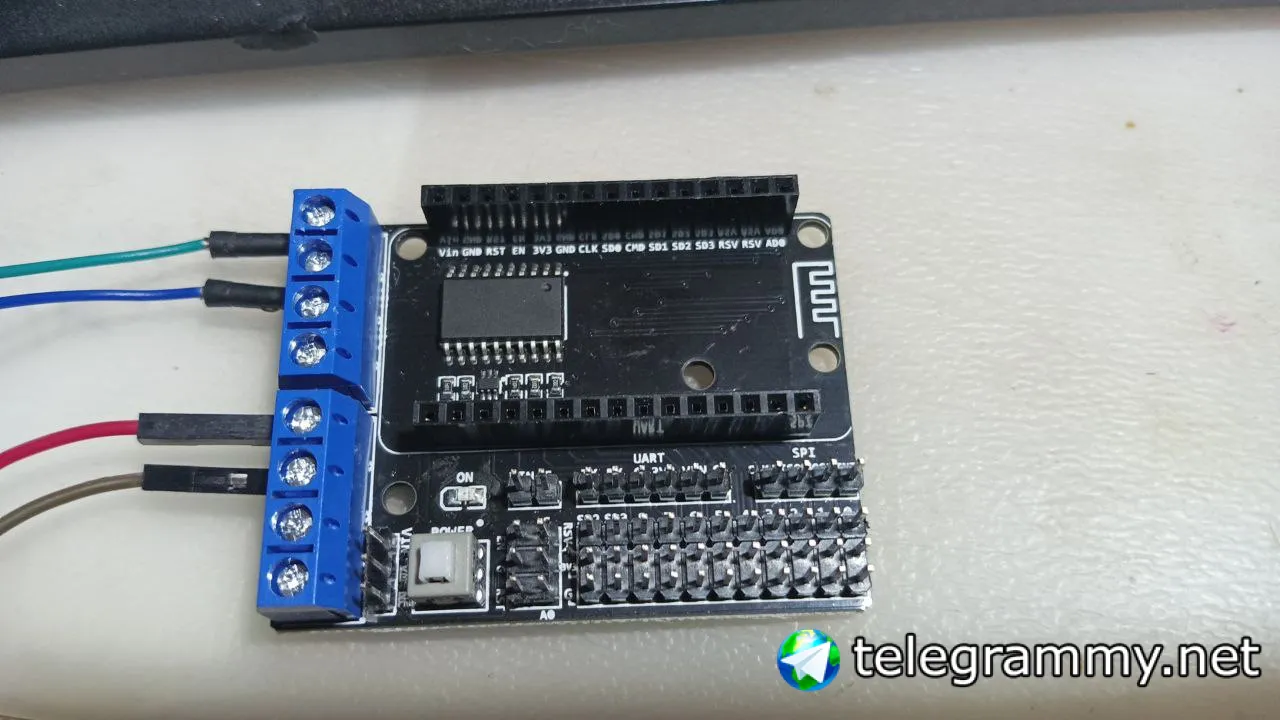

Спасибо. Правда я так и не понял, как он тут подключен :( А случаем схемы шилда не найдётся? А то всё что нашёл - напрочь не соответствует поведению

Она в разных корпусах есть

Мог ошибиться.... По маркировке в поиск забивал...корпуса похожи а 6 ногу не разглядел

#энергосбережение #brownout #esp8266 #arduinoIDE Привет. Пишу о личных наблюдениях. Три строки кода написал быстро, а чтобы всё это протестировать, понадобилось дней 10. Итак, в ESP32 есть brownout, который просто не включит ESP при низком напряжении (настраивается) и самый верхний порог - это примерно 2.8v (честно, не помню). В ESP8266 такой штуковины нет, но есть другой способ, который я недавно реализовал. Для начала где-нибудь в самом начале скетча пишем ADC_MODE (ADC_VCC); Тем самым задействуем "аналоговый пин" для чтения напряжения на входе. Далее - простейшая функция: void checkbattery(){ int vcc = ESP.getVcc(); // получение значение в милливольтах с некоторым коэффициентом if (vcc < 2850){ // соответствует примерно 3.1v ESP.deepSleep(3600e6); // сон на час. //delay(1); // так и не понял, он нужен или нет, у меня и без делея работает. } } И в самом цикле добавить if (millis() - myTimer >= 300000) { // каждые 5 минут checkbattery(); // проверка напряжения на батарее myTimer = millis(); } Также можно добавить проверку в setup() В результате в случае падения напряжения до 3.1, когда на АКБ осталось процентов 10-15 заряда, МК просто засыпает на час и продолжит работать только когда напряжение поднимется до 3.3. Напомню, я заряжаю литий от солнечной батареи и снижаю с помощью... кажется, это называется MCP1700.

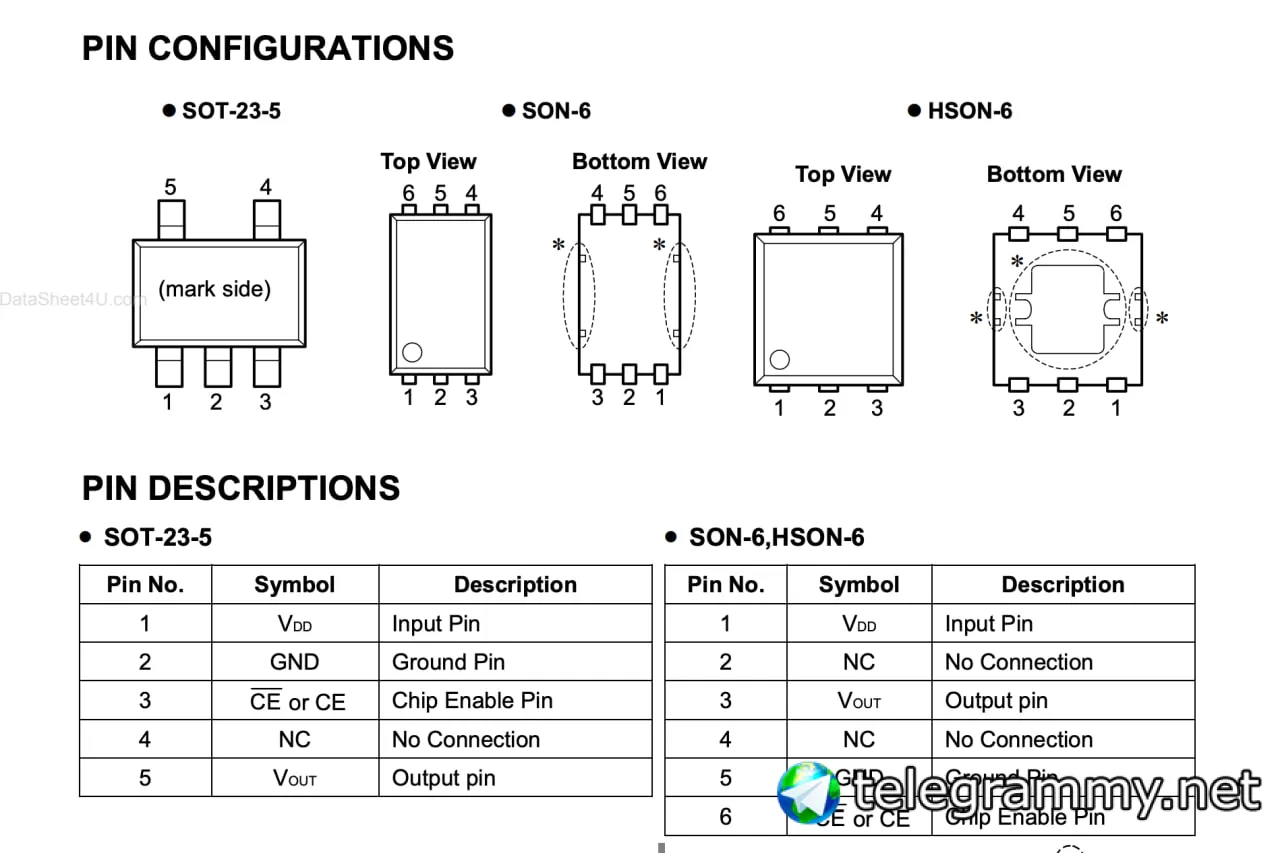

Но на фото sot23-6, а в даташите sot23-5. Хотя китайцам даташит не указ. Также пин 4 подключен, хотя при любом корпусе он NC.

У кого-то есть пример FFT библиотеки esp dsp? Мне нужно определять доминирующие частоты сигнала АЦП. Максимальная частота до 1.5 кГц. Мб делал кто-то что-то подобное? А то я не могу понять, как скармливать буфер ацп этой библе...

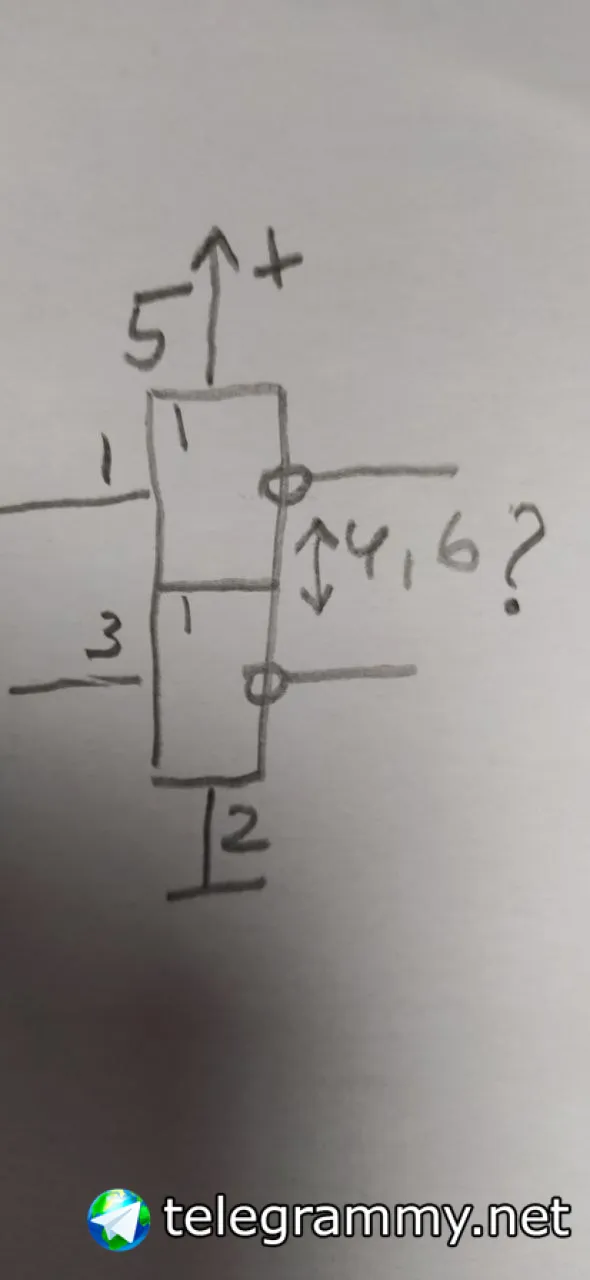

При этом IN1 и IN3 - идут на ESP-шку Управление двигателем построено так: LOW - в одну сторону, HIGH - в другую сторону.

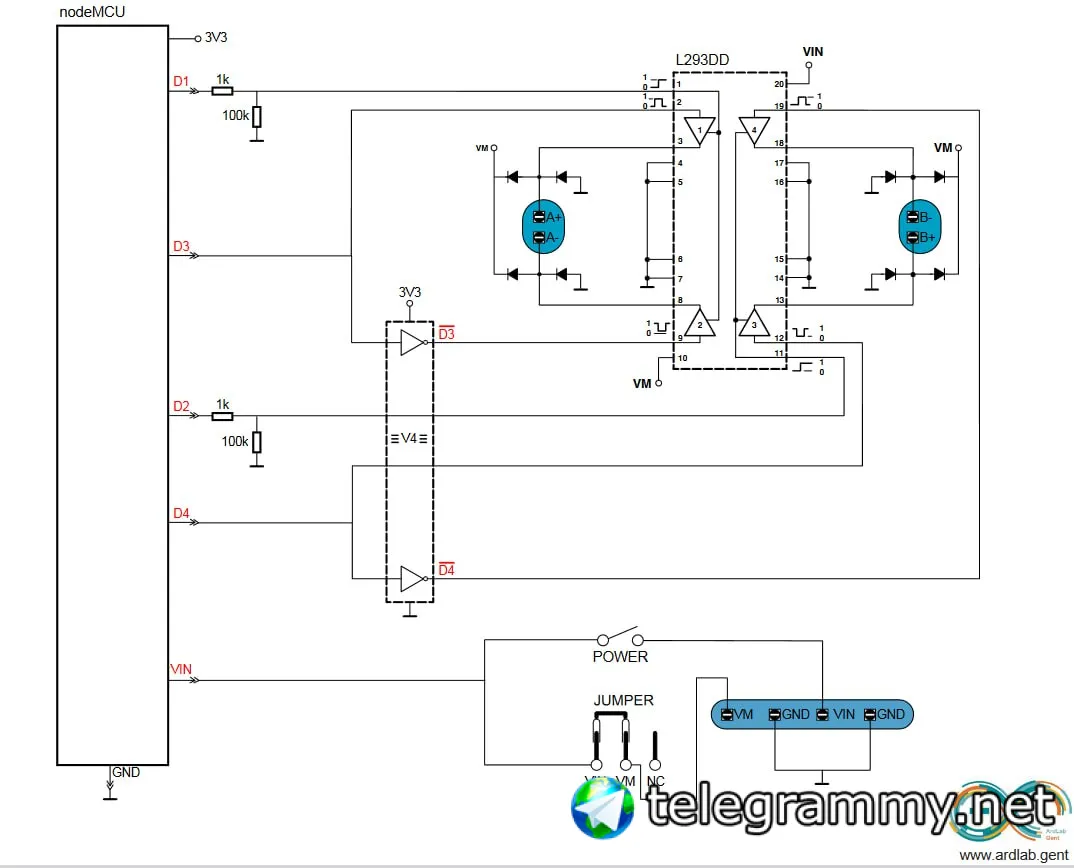

В таком случае это похоже на сдвоенный инвертор, и уж совсем не на регулятор.

Как то так. Искать Dual Schmitt-Trigger Inverter Например SN74LVC2G14 в подходящем корпусе.

Как то так. Искать Dual Schmitt-Trigger Inverter Например SN74LVC2G14 в подходящем корпусе.

С порогом по питанию до 9в, потому что при 12в он сгорел

При подаче через джампер на VIN 12v с VM должен сгореть регулятор 3.3v на плате NodeMCU, утянуть за собой ESP8266, и как маленький бонус инвертор на MotorShield.

Схрена он должен сгореть? Если там амс-ка она до 15 переваривает

учти, выход из глубокого сна предусматривает автоматический рестарт мк. т.е после deepsleep будет идти begin и delay там не играет роли так как он уже предусмотрен в deepsleep

Вроде достаточно скачать Flash Downloads Tool, а также ESP8266 NONOS SDK, да и всё?

Гугли nodemcu at firmware

Вон там где-то посередине показано где зашить ат фирмварь

Еще и флеш даунлоад тула нет под макос. ЗРЯ Я ЧТО ЛИ ИЛИТНЫЙ НОУТБУК ПОКУПАЛ

Че-то какие-то проблемы у тебя на ровном месте)

Такс, платка хотя бы определилась, уже лучше

Да в общем-то особо не зачем, просто интересно потрогать АТ

Ну ат прошивки обычно присирают к основным устройствам типа на том же стм32, как средство выхода в интернеты

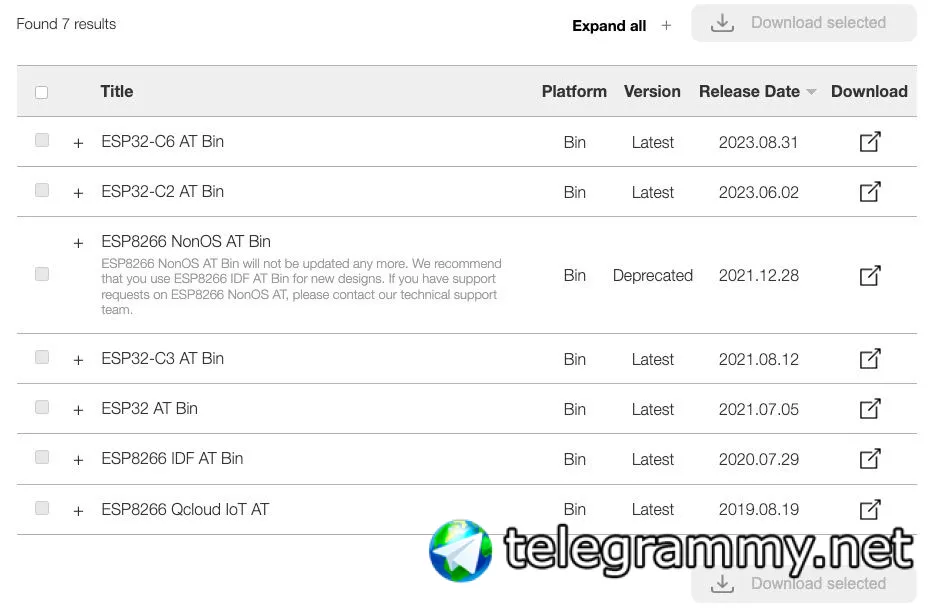

Так, абажжы, а чо скачать-то ничо нельзя? https://www.espressif.com/en/support/download/at Санкции что ли?

У меня чот всё серое
