@ProEsp8266 - страница 3422

ok-home

Ну тут всегда питание на 4 выводе

точнее 3 и 4 нога между собой соединены (

Indr1x

Ну, да подключено не правильно

ok-home

если ssr с оптроном на входе и gpio отдает нужный для открытия ток - зачем городить буфера ( да еще и криво ). Откуда там наводки то возьмутся.

Mezzo Lab

если ssr с оптроном на входе и gpio отдает нужный для открытия ток - зачем городить буфера ( да еще и криво ). Откуда там наводки то возьмутся.

Если пробивает оптрон (диод), то самое ценное - МК с прошивкой выживают.

ok-home

если там 220 на втором конце - это уже никак не поможет )

Mezzo Lab

Хотя резистор это решает, но вопрос тока опять

Mezzo Lab

если там 220 на втором конце - это уже никак не поможет )

Если изоляция в норме, то пофиг на пробитый диод

ok-home

Если изоляция в норме, то пофиг на пробитый диод

ну тогда и gpio выживет. то что нужно поставить токоограничительный резистор ( если внутри ssr уже не поставили ) - ну так это к закону ома ))

Indr1x

если ssr с оптроном на входе и gpio отдает нужный для открытия ток - зачем городить буфера ( да еще и криво ). Откуда там наводки то возьмутся.

Ну вот у топика они откуда то взялись

ok-home

вы ставите симисторный ssd - иголка проскочила и будет на полпериода открыт. иголки с ног - да куча причин - кривой шим, кривая прошивка.....

Mezzo Lab

Это уже вопрос рукожопства

Mezzo Lab

Всё в мануалах, даже думать особо не нужно

Андрей

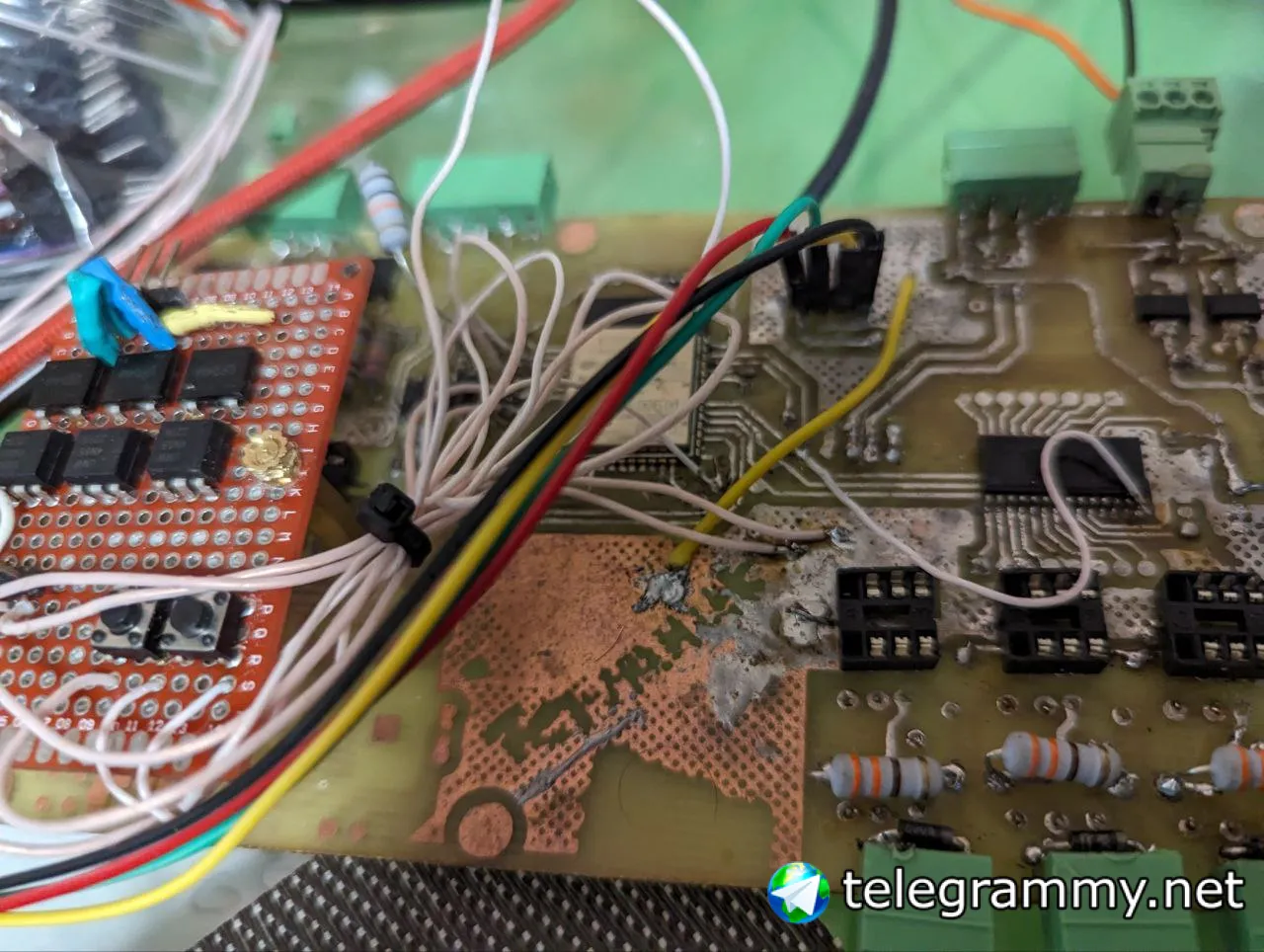

У овеновских модулей ввода/вывода та же проблема,неуспел отладить как спалил) 24 вольта питает токовый ключ датчика ,если провод перебит или датчик в к.з. напруга убивает вводную цепь и сжигает общую шину всех входов( правда есть контроллеры с контролем тока сами себя отключают при превышении 200мА

Quiero vivir en España

А чем это отличается от моей схемы?

Quiero vivir en España

ну тогда и gpio выживет. то что нужно поставить токоограничительный резистор ( если внутри ssr уже не поставили ) - ну так это к закону ома ))

Поставили.

Indr1x

А где ваша схема? С поправкой на неправильное включение транзистора, эта схема имеет буфер в виде транзистора, база которого была бы подключена к земле, что перетягивало бы возникающие наводки

ok-home

Поставили.

Какой ssd, какой мк, и какой резистор ?

Glamtie

Какой орел, какой заяц, какая блоха?

Твой Decor

Всем доброго дня.

Твой Decor

Вопрос как прошить плату ESP32-WROOM-DA отдельно камень впаян в плату. питание подано, на EN и GPIO0 подтягивающие резисторы стоят поставил к ним кнопки .

Твой Decor

В чем может быть ещё причина может кто подскажет ? Какие причины могут быть

Твой Decor

ㅤ

В чем может быть ещё причина может кто подскажет ? Какие причины могут быть

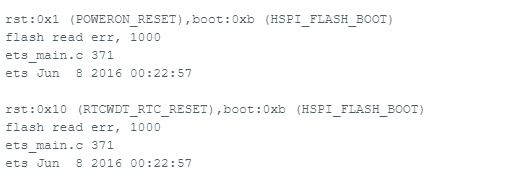

Для начала подключи юарт, открой монитор порта, поставь скорость 115200. Сделай сброс и посмотри что она выводит в порт. Должна проявлять признаки жизни

Твой Decor

Для начала подключи юарт, открой монитор порта, поставь скорость 115200. Сделай сброс и посмотри что она выводит в порт. Должна проявлять признаки жизни

открыл, скорость тоже выбрана. получается REset просто зажать и подержать?

ㅤ

открыл, скорость тоже выбрана. получается REset просто зажать и подержать?

Ну если ты будешь держать ресет - то ничего не произойдет

Твой Decor

Ну если ты будешь держать ресет - то ничего не произойдет

я очень давно такими вещами не занимался лет так 6-7 . что я должен увидеть и что должен сделать?

Твой Decor

как проверить правильность подключения ЮАРТ?

Glamtie

должны работать и прием и передача

ㅤ

я очень давно такими вещами не занимался лет так 6-7 . что я должен увидеть и что должен сделать?

Тогда открыть даташит или любой пример и найти какие пины за что отвечают, освежить в памяти. Если все хорошо, он в юарт выплюнет что-то типа ets xxxx, если он переведен в режим загрузки - увидишь там waiting for download

Andy

я очень давно такими вещами не занимался лет так 6-7 . что я должен увидеть и что должен сделать?

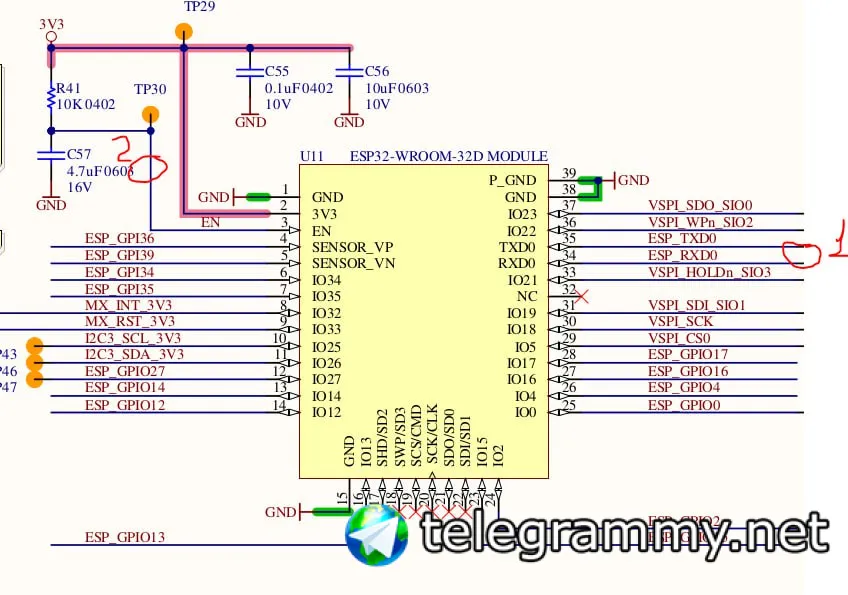

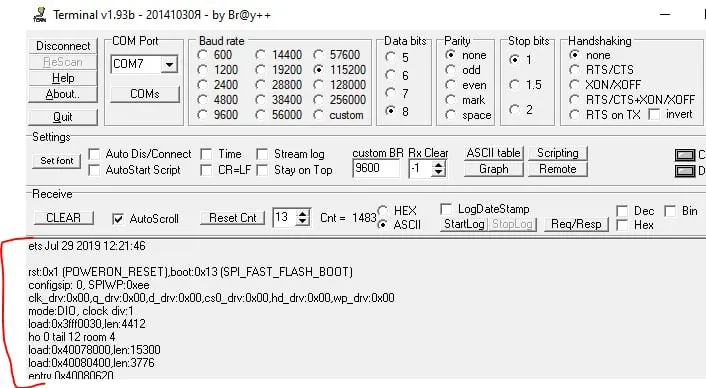

1 - должно быть подключено к мосту UART-USB (обычно что -то типа чипа FT... ) 2 - замкнуть на землю и отпустить. На мониторе порта должно быть что то типа красным обвел

Andy

я очень давно такими вещами не занимался лет так 6-7 . что я должен увидеть и что должен сделать?

Твой Decor

а вот кондер обязателен? где то читал про еблю с ним

Твой Decor

на одном из TX 5В на другом 0

ㅤ

на одном из TX 5В на другом 0

Там не должно быть 5 вольт, не более 3.3

Andy

а вот кондер обязателен? где то читал про еблю с ним

Вопрос мне? Если да, то схема только для примера, что у вас конкретно я не знаю.

Твой Decor

Вопрос мне? Если да, то схема только для примера, что у вас конкретно я не знаю.

я где то на форумах просто читал, что иногда не получается прошить и ставят кондер, поэтому уточнил про него какие то схемы с ним а какие то без него встречал

Твой Decor

Там не должно быть 5 вольт, не более 3.3

не туда поставил джитер

ㅤ

Не нужен никакой кондер. Просто 3.3, GND, EN (3.3) подключи. Юарт свой соедини TX->RX RX->TX GND->GND, GPIO0 в режим LOW после этого он перейдет в режим прошивки. Можешь дернуть ресет (EN) и увидеть что он че-то плюет в консоль

Твой Decor

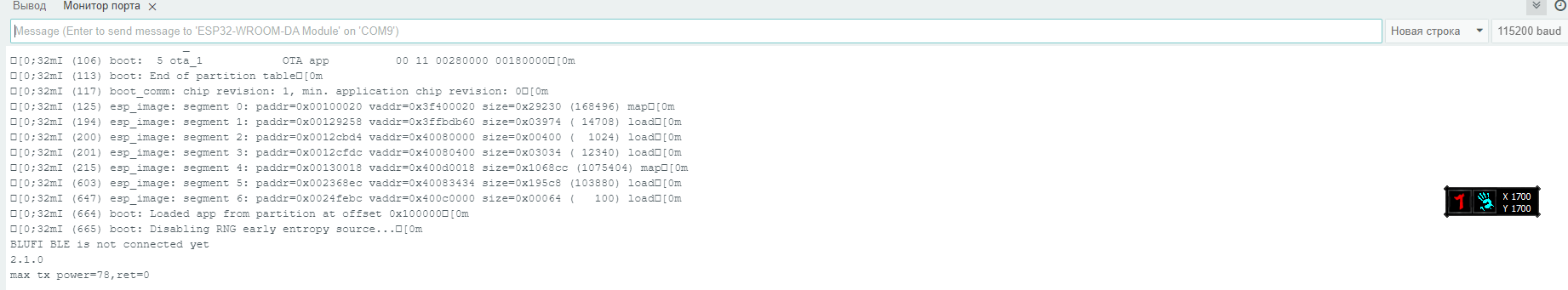

Это хорошо или плохо?
