Погоди а причем тут вообще ch340?

О как) а на ramps 1.4 все хорошо работаеь

У тебя юарт есп8266 должен быть подключен к юарту принтеруа. Никаких ch340 на пути быть не должно

О как) а на ramps 1.4 все хорошо работаеь

И че? Если где-то что-то работает это не означает что это правильно и так должен быть везде

У тебя юарт есп8266 должен быть подключен к юарту принтеруа. Никаких ch340 на пути быть не должно

Уарт вывода у принтера нет

Обязан быть

И че? Если где-то что-то работает это не означает что это правильно и так должен быть везде

Иногда проходит команды, из 10/1

Иногда проходит команды, из 10/1

Я не понял тогда раз у " et4-mb 1.1 " нет юарт вывода, то к чему ты пытаешься подключится?

Я не понял тогда раз у " et4-mb 1.1 " нет юарт вывода, то к чему ты пытаешься подключится?

На ch340 есть выводы уарт

На ch340 есть выводы уарт

Ну значит юарт у него есть

Ну значит юарт у него есть

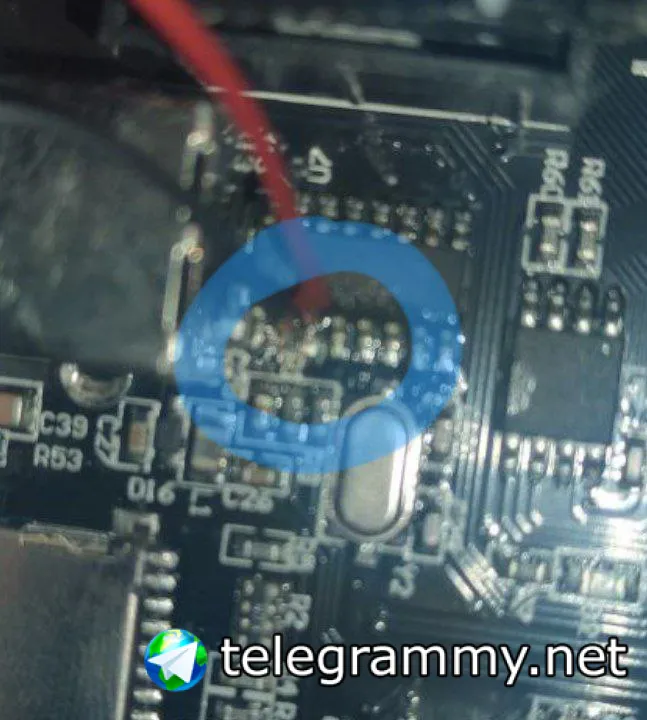

Ну так я туда припаял

Ты понимаешь что юарт это подключение точка-точка. В данном случае ты пытаешься подключить три устройства

Это так не работает

Ты понимаешь что юарт это подключение точка-точка. В данном случае ты пытаешься подключить три устройства

Почему 3?

Да я увидел. На плате есть свой юзб рядом стоит ch340 и оно уходит в проц. Он просто решил стать третьем и воткнулся туда)

Почему 3?

есп8266, проц принтера, ch340

А может ты rx/tx перепутал местами)

есп8266, проц принтера, ch340

Ну если проц считать, да

RX ch340, это TX проца. Значит RX есп8266 должен быть воткнут в RXch340

RX ch340, это TX проца. Значит RX есп8266 должен быть воткнут в RXch340

Да в курсе

Ну если проц считать, да

Так юарт это точка точка а не точка много точка. Нельзя несколько устройств на линии, это не всегда будет нормально работать

Удаляй свой ch340 и пробуй

У них там поди еще и уровни разные...

Там наверное атмел какой нибудь стоит. А он 5 вольтовый

Там наверное атмел какой нибудь стоит. А он 5 вольтовый

Щас вскрою, если будет написано

Щас вскрою, если будет написано

Да не важно уровни замерь на rx/tx

Так юарт это точка точка а не точка много точка. Нельзя несколько устройств на линии, это не всегда будет нормально работать

Так usb не подключен вообще никуда

Короче ты мало того что лезешь третьим, да еще и не с теми уровнями похоже

Так usb не подключен вообще никуда

Какая разница у тебя ch340 подключено

Какая разница у тебя ch340 подключено

Может эти ножки отпаять надо от платы?

Может эти ножки отпаять надо от платы?

Можешь отпаять. Но проще микруху снять

Да не важно уровни замерь на rx/tx

Напряжение?

Напряжение?

ткни мультиметром на землю и rx/tx по одному из портов

ткни мультиметром на землю и rx/tx по одному из портов

Щас

мне уже китайцы 360 мини в личку предлагают😁

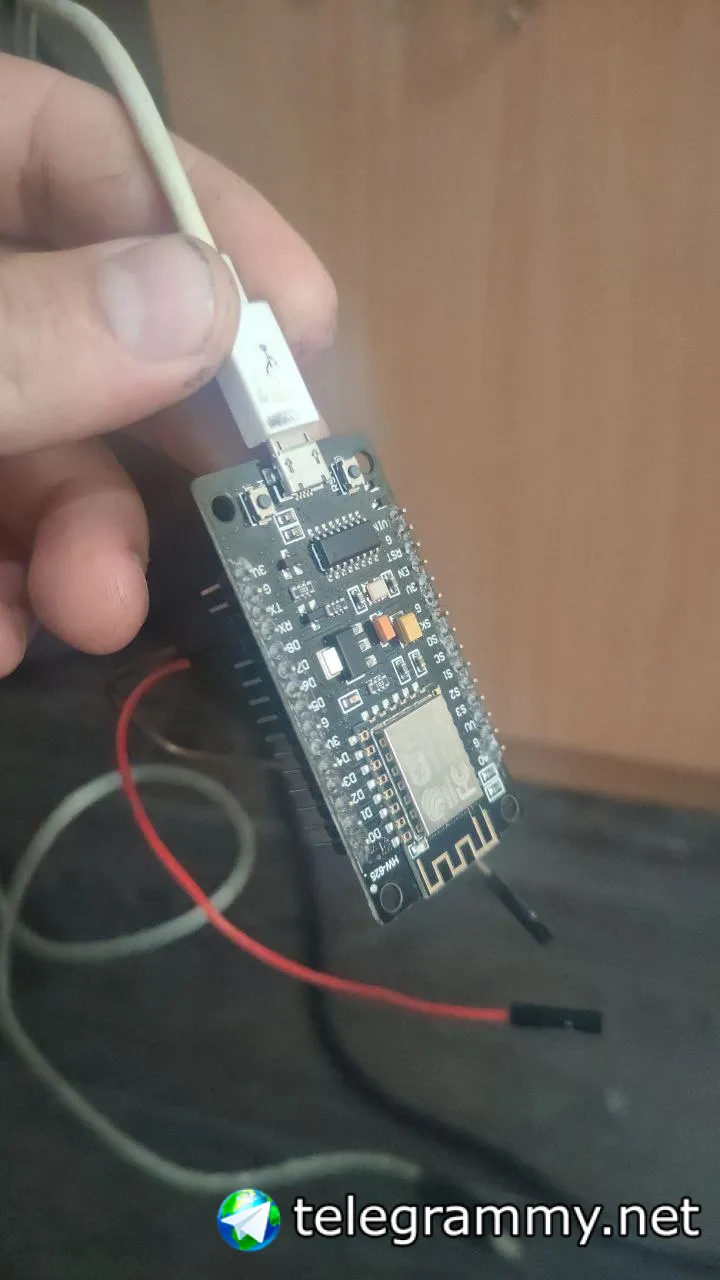

На есп 3.2в на обоих

На есп 3.2в на обоих

На есп мы в курсе что 3.3

Это база

от есп, а ch340 ? оно от usb до у тебя?

Я имел ввиду на твоем принтере какие уровни

Ткни на GND и на пин TX проца - какое напряжение?

На принтере tx 2.7 rx 2.4

С esp8266 буду первый раз работать ,в связке с nano лучше оба контроллера питать от 3.3в? А драйвер а4988 тоже будет работать по логике 3.3в ? Pwr драйвера посажу на 12в

от есп, а ch340 ? оно от usb до у тебя?

От юсб питаюсь

С esp8266 буду первый раз работать ,в связке с nano лучше оба контроллера питать от 3.3в? А драйвер а4988 тоже будет работать по логике 3.3в ? Pwr драйвера посажу на 12в

Драйвер будет. А зачем в этой связке вообще нано?

Мне нужно много ацп входов задействовать, а на esp он только один

Мне нужно много ацп входов задействовать, а на esp он только один

На есп32 их чуть больше одного, а есп8266 уже древний хлам. В конце концов можно докупить внешний ацп (что будет более правильным и точным решением) нежели пихать еще какую-то нану зачем-то

На принтере tx 2.7 rx 2.4

я хз по поводу 2.4 конечно, ты как соединял? потом между есп и принтером ещё что-то есть?

я хз по поводу 2.4 конечно, ты как соединял? потом между есп и принтером ещё что-то есть?

Да хренли ты до сих пор то не понял, а?

я хз по поводу 2.4 конечно, ты как соединял? потом между есп и принтером ещё что-то есть?

Нету ничего

У него есть принтер с каким-то процом, в проц воткнут ch340 и выводит юарт на юзб. Он хочет присрать между процом и ch340 еще одного "клиента" юарта - и логично что оно не работает

Топология звезда бля. В юарте...

Да хренли ты до сих пор то не понял, а?

телепатия с утра плохо работает

телепатия с утра плохо работает

Да он сверху с третьей попытки смог написать что он хочет

Уже давно бы достал фен, снял бы ch340 и проверил

Можешь попробовать не rx/tx с ch340 скинуть, а снять её питание как вариант

А может она запитана от юзб... И питания у нее толкьо когда разъем воткнут.. Короче схему надо смотреть

А может она запитана от юзб... И питания у нее толкьо когда разъем воткнут.. Короче схему надо смотреть

Схему нет от этой платы

Схему нет от этой платы

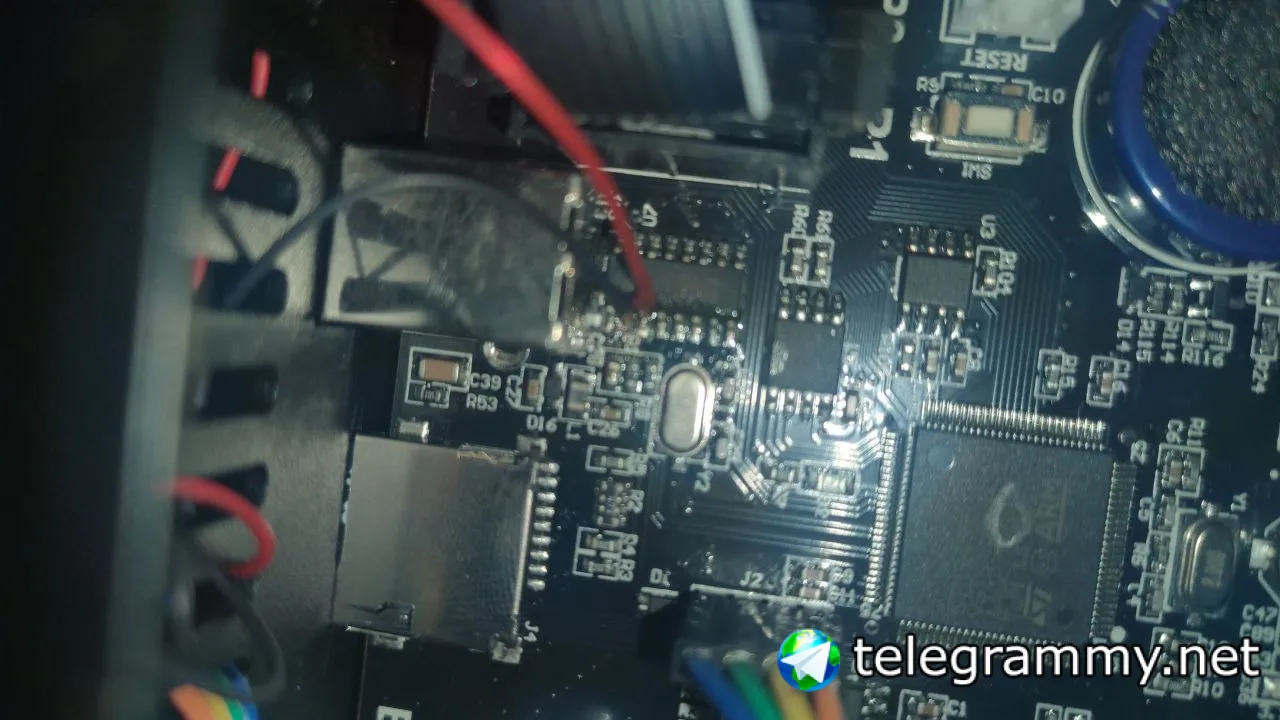

сфотографируй что к чему подключено

А не, стм32. Значит с уровнями там все ок

Да ch340 перетягивает короче на себя. Ну нафиг. Уже давно бы снял её

Либо впаяйся прямо в ноги стм32. Может там делитель стоит на юарте

там ничего не замыкает?

TX нога ch340 звонится напрямую в какую либо ногу stm32?

там ничего не замыкает?

Не

там ничего не замыкает?

Сопротивление между rx tx большое

TX нога ch340 звонится напрямую в какую либо ногу stm32?

Щас проверю

И rx и tx звонятся с stm

И rx и tx звонятся с stm

Ну значит остается только ch340 удалить. Других вариантов нет. Думал может там на выход ch340 делитель или диод присрали

Ну значит остается только ch340 удалить. Других вариантов нет. Думал может там на выход ch340 делитель или диод присрали

На stm кажется по две ноги rx и tx идут

На stm кажется по две ноги rx и tx идут

Или у тебя щупы жирные)

Или у тебя щупы жирные)

замкнул он что то кажется.

Вообще в стм32 лучше пальцами не тыкать, а то они бывают нежные какие-то

Или у тебя щупы жирные)

Да не

Звонятся по одной с ch340

Просто они так расположены, что я подумал может по два есть

Звонятся по одной с ch340

а две как? разные рх порты или рядом что то?
