Ну вот смотри на схеме что пин D4 это GPIO2
<
Верно
ㅤ
это какой-то олух придумал такую херню....
ㅤ
Значит по факту это пин 2
<
А надо к GPIO4?
ㅤ
А надо к GPIO4?
Блин в настройки зайди да поменяй. Ты вообще в настройках WLED был? Выбирал тип ленты и пин?
ㅤ
Либо можешь на D2 перекинуть
ㅤ
раз там 4 выбрал уже
<
В настройках GPIO2 выставлен
<
Кажется, лента не подходит :(
ㅤ
А ну значит пин D4 это правильно. Поиграйся тогда с типом ленты
ㅤ
Я помню что у 6812 есть небольшой нюанс в тайминга спи и то, что зажигало 2812 - не всегда работало с 6812
ㅤ
И наоборот соответственно
<
Правильная - это какая? Сейчас сфотографирую
ㅤ
Ну и в настройках wled выбери 6812
<
<
А, есть
<
Вот я дурачок
ㅤ

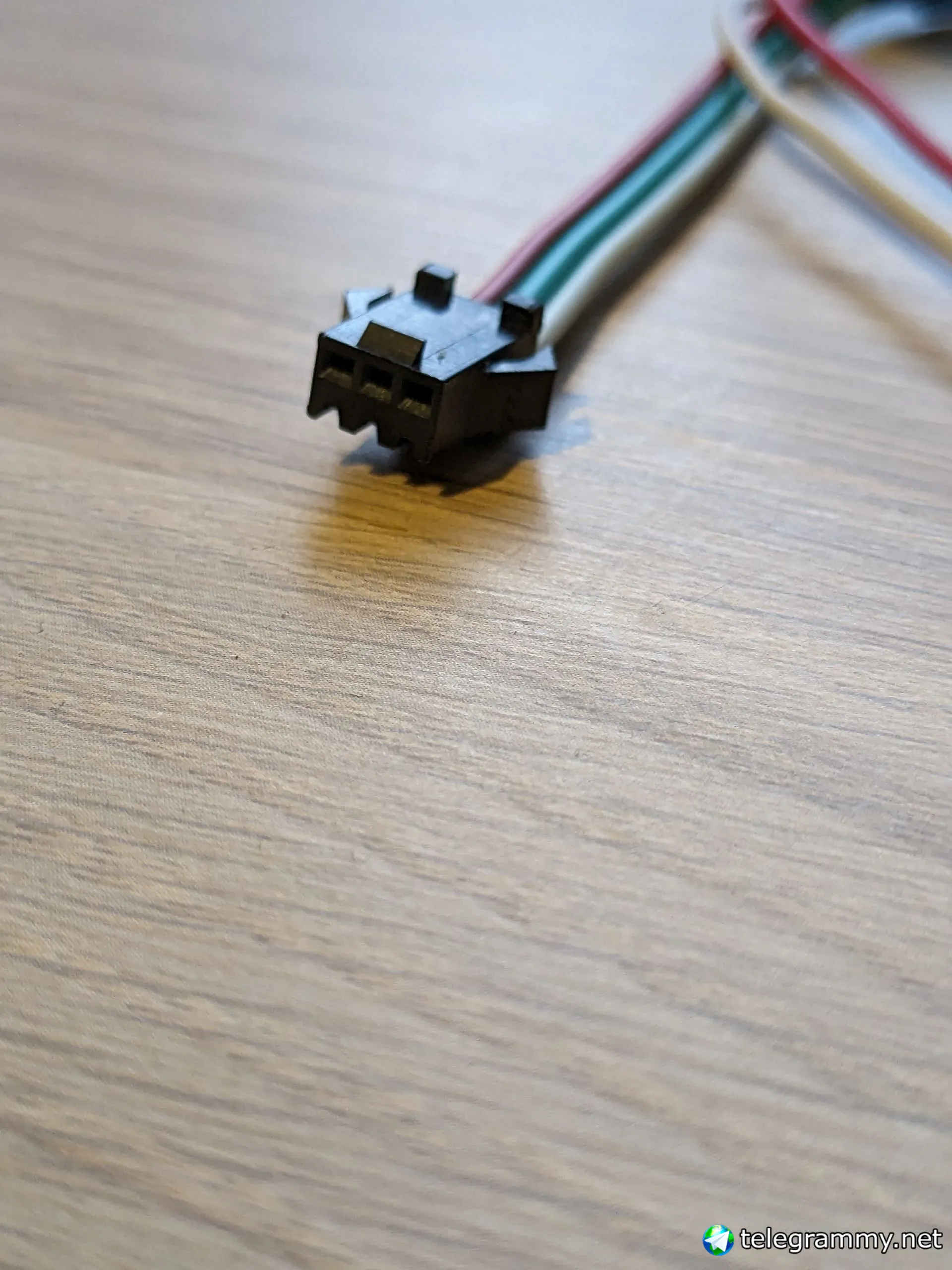

Ну и дюпонты выкини) Шанс что там нет контакта очень велик
ㅤ
Возьми с полки пирожок)
<
Ладно, спасибо, глупец я
<
У меня паяльника нет
ㅤ
У меня паяльника нет
Приобрести паяльник значит) Ну с дюпонтами намучаешься еще, если еще не намучался
ㅤ
Обжимка плохая, материал плохой, сопротивление конское
ㅤ
Причем обжимка настолько ущербная что коннектор срывается с провода легким движением руки) Лучше самому их обжимать
Anonymous
Причем обжимка настолько ущербная что коннектор срывается с провода легким движением руки) Лучше самому их обжимать
может попался слишком Китай Китай) нормальные вроде провода
ㅤ
может попался слишком Китай Китай) нормальные вроде провода
Провода нормальные если отдельно покупать катушку а отдельно коннекторы. А готовые дюпонты у меня тут валяются от разных продавцов - говно говном. Кто-то болтается на пине меньше, кто-то больше. самообжимные сидят плотно
Anonymous
Провода нормальные если отдельно покупать катушку а отдельно коннекторы. А готовые дюпонты у меня тут валяются от разных продавцов - говно говном. Кто-то болтается на пине меньше, кто-то больше. самообжимные сидят плотно
а, вот ты про что. чтоб они вылетали сами по себе и болтались ещё не было) ну сравнивать может не с чем ещё
ㅤ

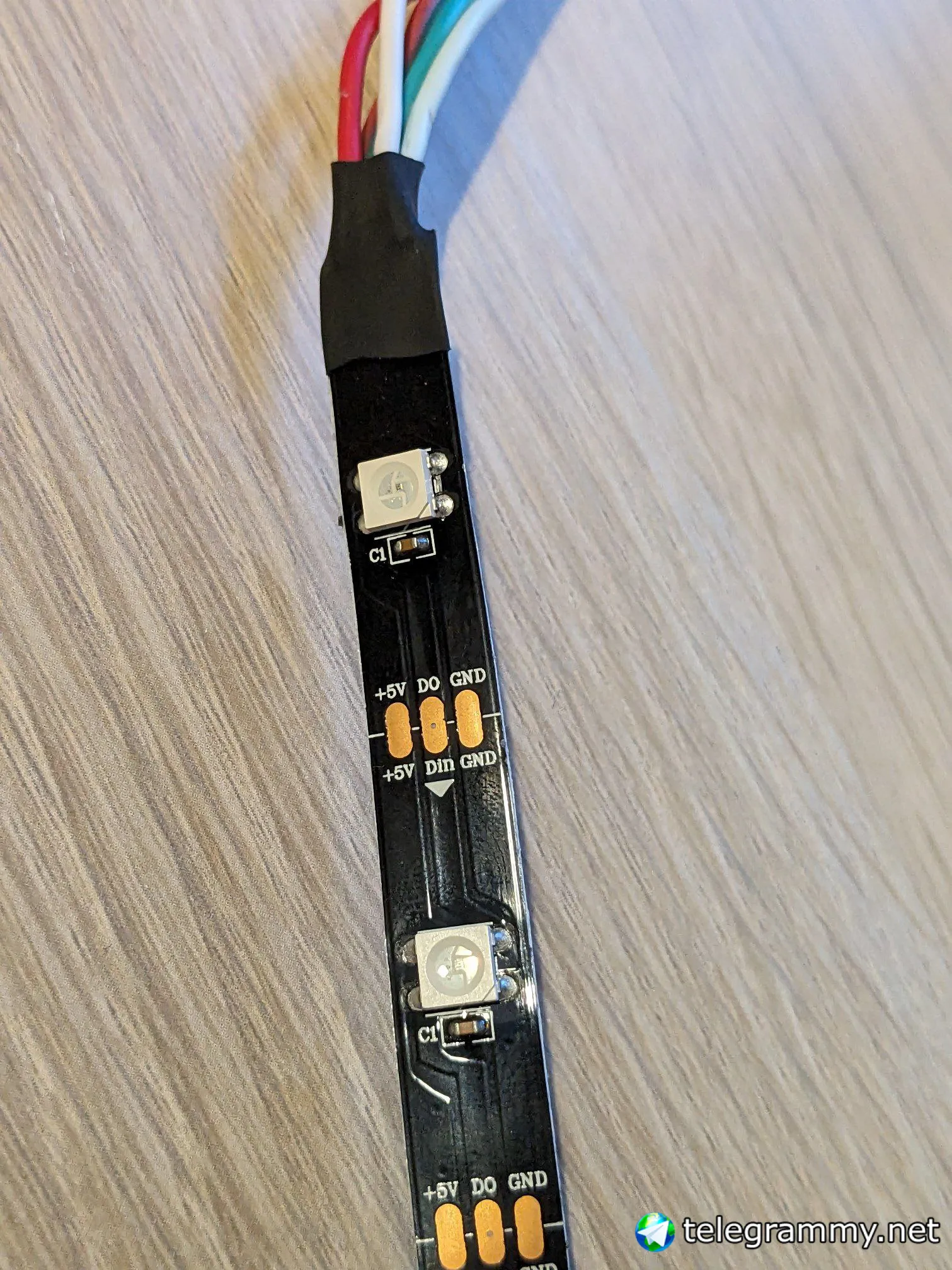

Она указывает направление управляющего сигнала
ㅤ
А не, все верно получается.
ㅤ
DI просто под термоусадкой)
<
Ну хоть где-то не обосрался
<
а питаешь от чего?
Писал, от блока питания 5v 2a, пробовал также от ноутбука. Лента от esp питается без дополнительного подключения к блоку
ㅤ

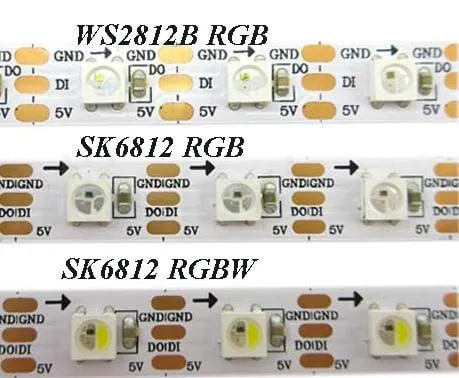

Ладно теперь играйся в настройках с ws2812 / sk6812
<

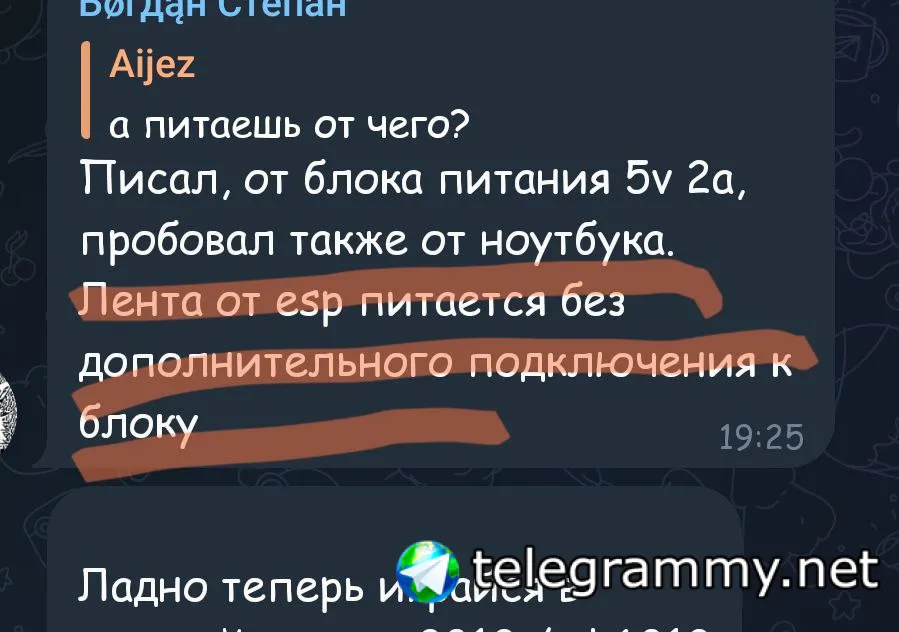

Писал, от блока питания 5v 2a, пробовал также от ноутбука. Лента от esp питается без дополнительного подключения к блоку
Или не питается она вообще, совсем не греется ничего кроме платы
ㅤ
Писал, от блока питания 5v 2a, пробовал также от ноутбука. Лента от esp питается без дополнительного подключения к блоку
Че? Ты дюпонт на 5 вольт засунул?
ㅤ
Я как понял ты в есп 8266 воткнул ЮЗБ разъем а 5 вольт снял с пина есп и засунул в ленту, так?
ㅤ
Возьми мультиметр и замерь вот на этих железных контактах на ленте между +- сколько там вообще вольт?
ㅤ
А то всё чудесатее и чудесатее
Anonymous
Max
А то, что для некоторых лент повышайку на информационной линии лепить надо уже сказали, да?
ㅤ
А то, что для некоторых лент повышайку на информационной линии лепить надо уже сказали, да?
Да как показала практика в 90% она прекрасно работает и так
ㅤ
Там фишка в том что первый диод может глючить и срабатывать через раз
Max
Моя практика показывает 50/50. На нано работает, на есп - фиг.
ㅤ
Моя практика показывает 50/50. На нано работает, на есп - фиг.
Ну на нано понятно потому что там 5 вольт логика. А так ты наверное говоришь про 12 вольтовую ленту. Там от 3.3 точно не завеедтся. Ну и опять же, если у бы у него длина линии была несколько метров, а не лежало в упор. Я бы допустил еще это
ㅤ
Ну смотри. Читаю даташит на тот же sk6812 - вижу что logic level 0.5 VDD. Это 2,5 вольта
Max
Ну на нано понятно потому что там 5 вольт логика. А так ты наверное говоришь про 12 вольтовую ленту. Там от 3.3 точно не завеедтся. Ну и опять же, если у бы у него длина линии была несколько метров, а не лежало в упор. Я бы допустил еще это
Про 12В - да, обязательно. Но и с 5в лентами/матрицами попадал
Max
Ну смотри. Читаю даташит на тот же sk6812 - вижу что logic level 0.5 VDD. Это 2,5 вольта
Это если там действительно 6812
Max
Да, там жопито
ㅤ
ㅤ
Похоже на 6812 у него
Anonymous
я пока только про подсветку к телику дельное видел. что ещё интересного из них делают кроме светильников?
Indr1x
вангую что тупо направление неправильное
ㅤ
ㅤ
я пока только про подсветку к телику дельное видел. что ещё интересного из них делают кроме светильников?
А зачем подсветка телека из адресных диодов?
Max
Да, амбилайт, лампы Гайвера, подсветка и прочее
ㅤ
Это надо разобрать матрицу
ㅤ
Достать ленту, присрать туда адресную или че? А управлять как?
Anonymous
А зачем подсветка телека из адресных диодов?
а так, у гайвера вроде видео, они в такт по цвету с изображением с телика горят
ㅤ
Щас гляну. А как он цвета определяет на изо? Парсит lvds? Или присрал датчики ргб?
Anonymous
Щас гляну. А как он цвета определяет на изо? Парсит lvds? Или присрал датчики ргб?
там два проекта. первый вроде из малины обработка, второй последний датчиками. если не ошибаюсь
ㅤ
https://sl.aliexpress.ru/p?key=tLOxUJY
А эта мандула типа hdmi proxy? Картинку как раз обрабатывает?
